Hướng dẫn cách lắp đặt van bướm đúng kỹ thuật

Van bướm với thiết kế nhỏ gọn là lựa chọn phổ biến để điều tiết lưu lượng trong nhiều hệ thống đường ống. Vì vậy, quá trình lắp đặt cần được thực hiện đúng kỹ thuật nhằm đảm bảo hệ thống vận hành ổn định, an toàn và lâu dài. Dưới đây là hướng dẫn cách lắp đặt van bướm chuẩn xác.

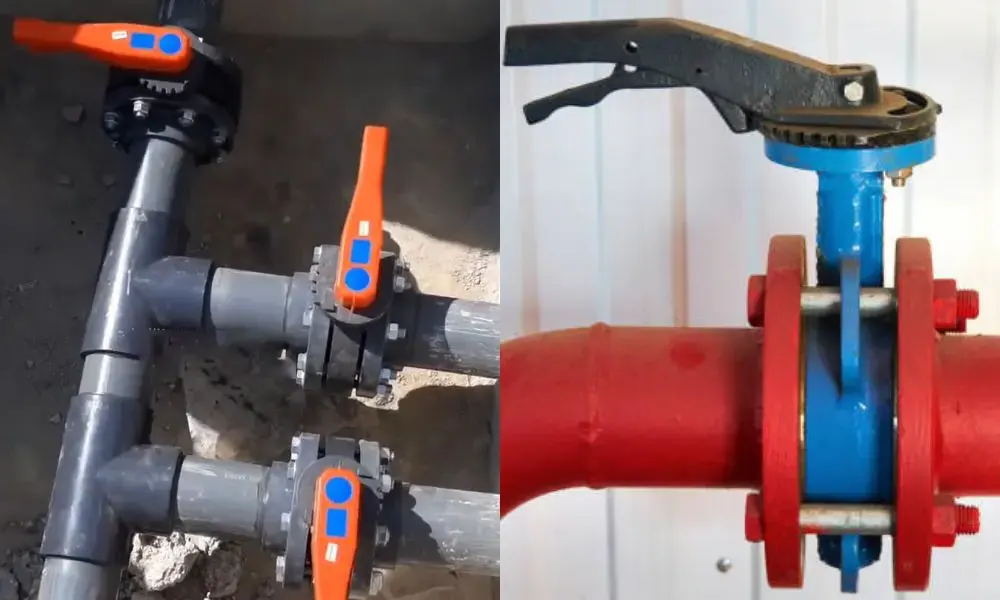

Đôi nét về các kiểu lắp đặt van bướm

Trước khi tiến hành lắp đặt, bạn cần hiểu rõ từng loại van bướm theo phương thức kết nối, vì mỗi kiểu sẽ có cách thao tác và yêu cầu kỹ thuật riêng. Dưới đây là ba dạng kết nối phổ biến nhất:

Van bướm kẹp (Wafer):

Lắp đặt bằng cách kẹp giữa hai mặt bích của đường ống và siết chặt bằng các bu lông xuyên tâm.

Van bướm tai bích (Lug):

Có các tai bích ở mép thân van, một số loại được tiện ren ngay tại lỗ tai, giúp tăng độ chắc chắn khi liên kết và thuận lợi cho việc tháo rời từng phía đường ống.

Van bướm mặt bích (Flanged):

Sử dụng mặt bích được đúc liền với thân van hoặc gắn cố định ở hai đầu nối. Kiểu kết nối này tạo độ kín cao nhất, thích hợp cho đường ống lớn và hệ thống chịu áp lực cao.

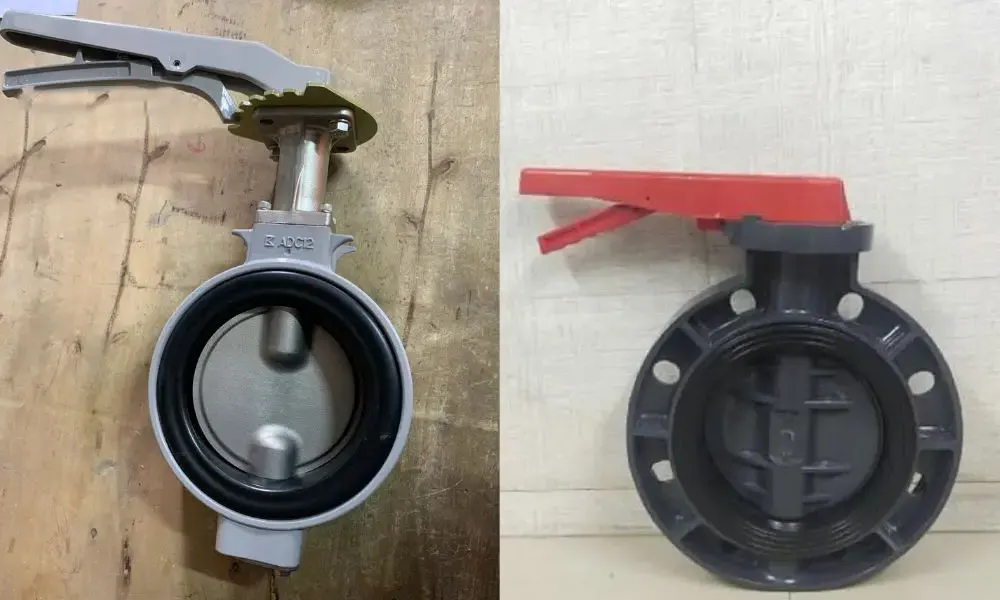

Lưu ý khi lựa chọn van bướm

Sau khi nắm rõ các kiểu kết nối van bướm, bước tiếp theo là chọn đúng loại van phù hợp với hệ thống. Việc này cần cân nhắc nhiều yếu tố kỹ thuật và điều kiện vận hành.

Chọn kiểu kết nối phù hợp:

Nếu không yêu cầu đồng bộ tiêu chuẩn mặt bích, van bướm kẹp (wafer) là lựa chọn linh hoạt.

Khi cần đồng bộ tiêu chuẩn mặt bích, van tai bích hoặc van mặt bích sẽ đảm bảo kín khít và ổn định hơn.

Xác định thông số kỹ thuật và áp lực:

Kích thước van phải tương thích với đường kính ống.

Áp lực làm việc cần đáp ứng cấp áp lực của hệ thống, tránh quá tải hoặc rò rỉ.

Chọn vật liệu thân và gioăng:

Vật liệu van nên đồng bộ với chất liệu ống (như van bướm nhựa cho đường ống nhựa).

Cân nhắc thêm yếu tố nhiệt độ, độ bền cơ học và khả năng chống ăn mòn.

Tính toán momen quay đĩa:

Giúp lựa chọn bộ truyền động thủy lực, điện hoặc khí nén phù hợp, đảm bảo vận hành nhẹ nhàng và bền bỉ.

Quy trình lắp đặt van bướm

Lắp đặt van bướm đúng kỹ thuật giúp đảm bảo vận hành ổn định, tránh rò rỉ và kéo dài tuổi thọ van. Quy trình gồm các bước sau:

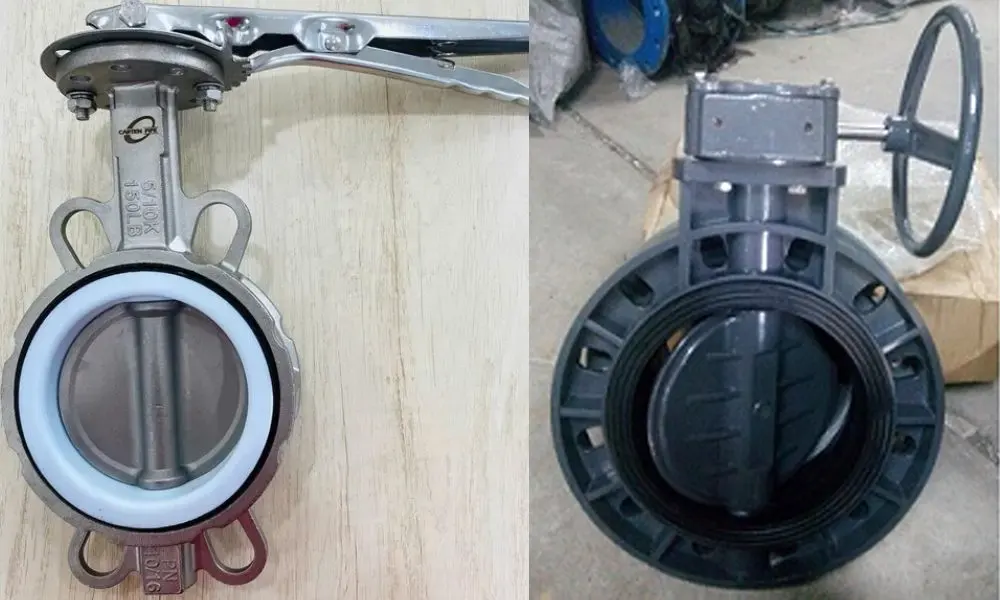

Kiểm tra sơ bộ

Trước khi lắp đặt, cần thực hiện kiểm tra kỹ lưỡng:

Đảm bảo van không bị hư hỏng, thông số kỹ thuật trên van đúng yêu cầu thiết kế.

Kiểm tra đầu nối van và mặt bích (đối với van tai bích/mặt bích) có tương thích không.

Mở và đóng van thủ công để kiểm tra chuyển động đĩa.

Làm sạch bề mặt ống và mặt bích, loại bỏ cặn bẩn, vật lạ.

Kiểm tra độ thẳng hàng của đường ống và mặt bích, tránh ứng suất gây biến dạng van.

Gioăng làm kín phải phù hợp vật liệu và nhiệt độ, đặt đúng vị trí.

Chọn vị trí lắp đặt thuận tiện cho vận hành và bảo dưỡng.

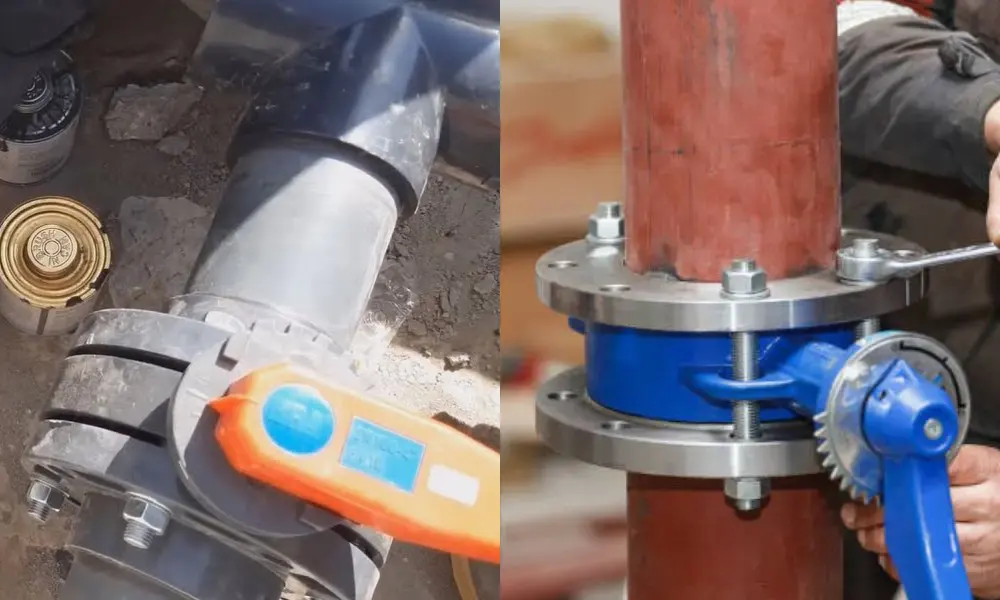

Tiến hành lắp đặt van bướm

Các bước thực hiện:

Kết nối hai mặt bích vào hai đầu đoạn ống.

Ghép và cố định van giữa hai mặt bích.

Đĩa van để ở vị trí mở nhẹ (10–20°) để tránh làm hỏng gioăng khi siết bu lông.

Căn chỉnh tâm van trùng với tâm mặt bích.

Luồn bu lông qua các lỗ và siết đều.

Van wafer: dùng bu lông dẫn hướng định vị van.

Van mặt bích/tai bích: siết chặt bu lông ở tất cả lỗ đầu nối.

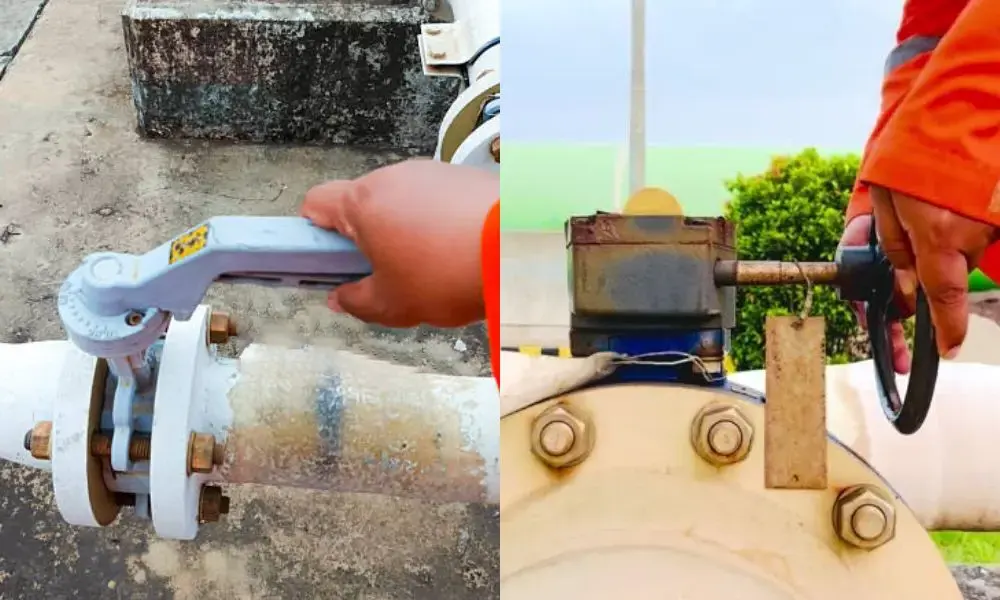

Vận hành thử nghiệm ban đầu

Sau khi lắp đặt, cần kiểm tra hoạt động van:

Vận hành van vài lần để đảm bảo đĩa không bị kẹt.

Đĩa van không chạm thành ống khi mở hoàn toàn.

Kiểm tra bộ truyền động (nếu có) về giới hạn đóng/mở và tín hiệu điều khiển.Kiểm tra môi trường xung quanh van, đảm bảo không có vật cản ảnh hưởng đến vận hành hoặc bảo dưỡng sau này.

Kết luận

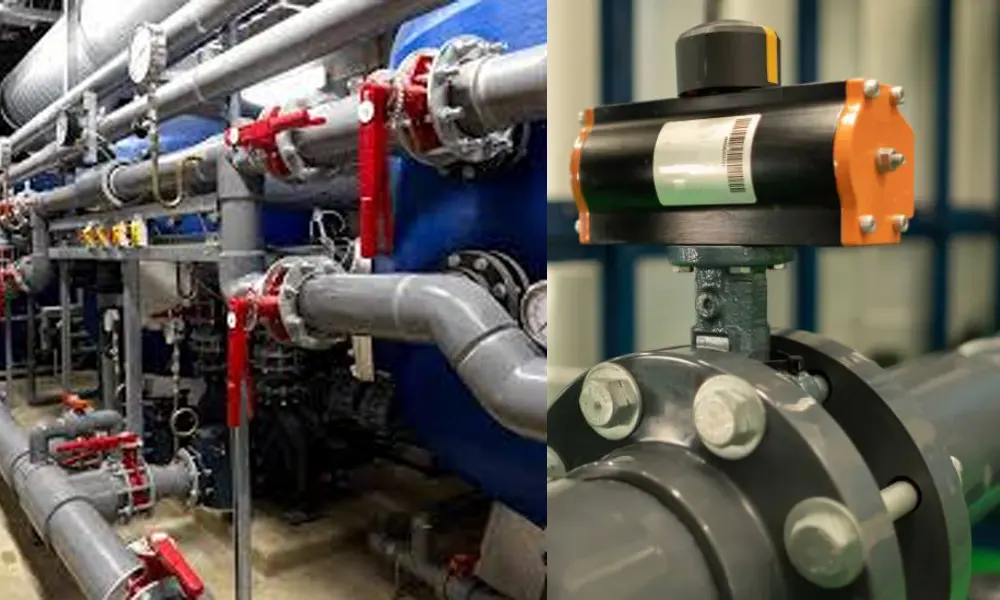

Lắp đặt van bướm không chỉ là kỹ thuật mà còn là nghệ thuật, đòi hỏi hiểu biết sâu về van và hệ thống. Từ chọn loại van, thi công đến thử nghiệm, mỗi bước đều quan trọng để đảm bảo an toàn và hiệu suất bền lâu. Liên hệ đại lý van nhựa (VON) của chúng tôi để được tư vấn và hỗ trợ chuyên nghiệp cho dự án của bạn.
