Nhờ khả năng chịu ăn mòn cao, độ bền tốt và giá thành hợp lý, van bi nhựa điều khiển khí nén đã trở thành một giải pháp tối ưu cho nhiều ứng dụng trong công nghiệp, đặc biệt là trong các môi trường khắc nghiệt. Hay cùng mình tìm hiểu sâu đề biết thêm nhiều thông tin về dòng sản phẩm này nhé!
Giới thiệu van bi nhựa điều khiến khí nén

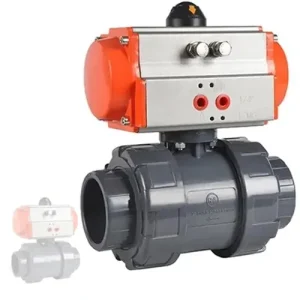

Van bi nhựa điều khiển khí nén (Pneumatic Actuator Ball Valve) là một loại van công nghiệp là dòng van bi được lắp đặt thêm bộ điều khiển tự động bằng khí nén thay thế các bộ điều khiển ban đầu ( dạng tay gạt, tay quay)…Là thiết bị vận hành bằng cách tận dụng áp suất khí nén để đóng mở van bi. Hoạt động kiểm soát dòng chảy của lưu chất đi qua van một cách hiệu quả.

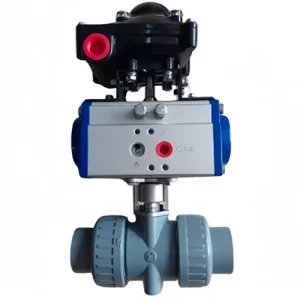

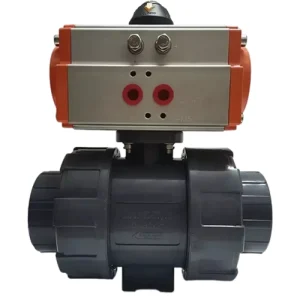

Van bi nhựa điều khiển khí nén gồm 2 loại chính: Van ON/OFF và van tuyến tính. Trong khi van ON/OFF chỉ giúp đóng mở van còn van tuyến tính cho phép điều chỉnh lưu lượng dòng chảy qua van một cách linh hoạt.
Mục đích chính là giúp vận hành van đóng mở một cách tự động, dễ dàng kiểm soát thay vì sử dụng tay gạt điều khiển. Từ đó có thể làm cho van bi đóng/mở hay điều tiết được dòng chảy đi qua một cách dễ dàng hơn.
Nhờ khả năng đóng mở nhanh, đơn giản, loại van điều khiển bằng khí nén này được sử dụng nhiều trong các hệ thống khó tiếp, vị trí khuất tầm nhìn. Những vị trí trên cao hay những nơi con người ít đặt chân đến.
Bộ phận truyền động là bộ truyền động sử dụng khí nén kiểu tác động đơn hoặc tác động kép, cho phép người sử dụng có thể điều khiển hoạt động của thiết bị một cách dễ dàng và thuận tiện hơn.
Nguồn gốc của các thiết bị van bi nhựa điều khiển khí nén
Thị trường van bi nhựa điều khiển khí nén tại Việt Nam hiện nay chủ yếu dựa vào nguồn cung từ nước ngoài. Do chưa có doanh nghiệp trong nước sản xuất được các thiết bị này, toàn bộ sản phẩm đang được nhập khẩu từ nhiều quốc gia trên thế giới, đặc biệt là các nước có nền công nghiệp phát triển và địa lý gần Việt Nam như: Đài Loan, Trung Quốc, Nhật Bản, Hàn Quốc.
Các thương hiệu van nổi tiếng và được ưa chuộng tại thị trường Việt Nam có thể kể đến:
Wooken Valve( Đài Loan): Ra đời từ năm 1994, Wooken Valve đã khẳng định vị thế là một trong những thương hiệu hàng đầu thế giới về van công nghiệp. Được sản xuất trên dây chuyền công nghệ hiện đại, van Wooken sở hữu chất lượng vượt trội với hơn 30 năm kinh nghiệm, các sản phẩm của Wooken luôn được đánh giá cao về chất lượng, độ bền và khả năng ứng dụng đa dạng được sử dụng trên toàn thế giới ưa chuộng tin tưởng. Tại Việt Nam, Wooken cũng là thương hiệu được tin tưởng lựa chọn cho nhiều công trình lớn nhỏ, từ dân dụng đến công nghiệp, wooken luôn là sự lựa chọn tin cậy của các nhà thầu và chủ đầu tư.
Emfow: Ra đời từ năm 2022, EMDLOW nhanh chóng khẳng định vị thế là một trong những thương hiệu mới nổi đầy tiềm năng trong ngành van công nghiệp. Với sự đầu tư mạnh mẽ vào công nghệ hiện đại và đội ngũ kỹ sư giàu kinh nghiệm, các sản phẩm của EMDLOW không chỉ đáp ứng các tiêu chuẩn chất lượng quốc tế mà còn mang đến những giải pháp đột phá cho ngành công nghiệp. Tại Việt Nam, EMDLOW đang từng bước khẳng định thương hiệu và được nhiều khách hàng tin tưởng lựa chọn.
Sự đa dạng về thương hiệu và nguồn gốc xuất xứ này mang đến cho người tiêu dùng Việt Nam nhiều sự lựa chọn, đáp ứng nhu cầu sử dụng đa dạng của các ngành công nghiệp. Tuy nhiên, việc phụ thuộc vào nguồn cung nhập khẩu cũng đặt ra một số thách thức như: rủi ro biến động giá cả, hạn chế trong việc tùy chỉnh sản phẩm theo yêu cầu cụ thể, và khó khăn trong việc bảo hành, sửa chữa.
Cấu tạo
Van bi nhựa điều khiển khí nén được cấu tạo bởi hai thành phần chính là: Thân van bi và bộ điều khiển khí nén.
Bộ điều khiển khí nén có hai dạng: Tác động đơn và tác động kép, với cùng mục đích là đóng/ mở van. Bộ truyền động khí nén của van bi nhựa chủ yếu được làm từ nhôm hoặc hợp kim nhôm, giúp giảm trọng lượng, tăng khả năng chịu áp lực và va đập. Bộ phận này được thiết kế với các cổng kết nối tiêu chuẩn để đảm bảo kín khít. Khi nhận tín hiệu khí nén, áp lực tác động lên piston, tạo ra lực đẩy để vận hành van. Nhờ cơ cấu truyền động, lực này được chuyển đổi thành mô-men xoắn, giúp xoay bi van để điều khiển dòng chảy.
Cả 2 dạng này được sản xuất bởi các nhà sản xuất uy tín như: Wooken – Đài Loan, Emflow – Hàn Quốc. Và V-ON cũng tự hào là một trong những đơn vị nhập khẩu trực tiếp các sản phẩm chất lượng này về tại thị trường Việt Nam.
Thân van: Mặc dù phần lớn thân van được làm từ nhựa, cấu tạo cơ bản của van bi nhựa điều khiển khí nén vẫn tuân theo nguyên lý chung của các loại van bi. Cụ thể, thân van bao gồm các thành phần chính sau:
- Thân van: Làm từ nhựa PVC, UPVC, CPVC, PP… tạo nên khung chính của van.
- Bi van: Thường làm từ inox 304, inox 316 hoặc nhựa, đóng vai trò như một quả cầu để điều khiển dòng chảy.
- Trục van: Từ inox 304, inox 316… nó kết nối bi van với bộ truyền động.
- Gioăng làm kín: Làm từ Teflon hoặc cao su tổng hợp, đảm bảo độ kín khít giữa các chi tiết.
- Các chi tiết phụ: Đảm bảo sự ổn định và liên kết giữa các bộ phận chính.
Về Thông Số Kỹ Thuật

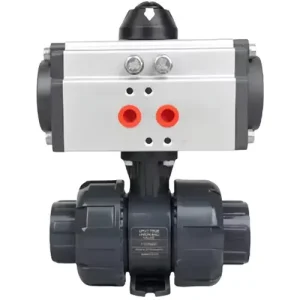

- Chất liệu của thân van: Nhựa PVC, CPVC, UPVC
- Kích thước: DN15 ~ DN200
- Gioăng: PTFE, EPDM, FKM

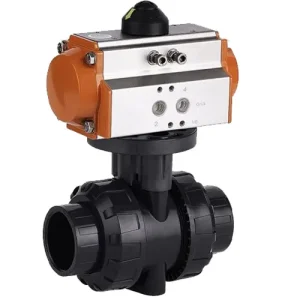

- Các loại kết nối: Nối bích, rối ren, rắc co và nối hàn
- Loại ngã: 2 ngã và 3 ngã
- Kiểu tác động: có 2 loại là tác động đơn, tác động kép.
- Dạng điều khiển đó là: On/off và tuyến tính.
- Nhiệt độ làm việc: Từ 0 có thể lên tới 90 độ C.
- Áp lực cho phép: PN10,PN16
- Hãng xuất xứ và thương hiệu: Emflow( Đài Loan), Wooken( Hàn Quốc ).
- Thời gian bảo hành: 12 cho ~ 24 tháng.
Nguyên lý hoạt động
Van bi nhựa điều khiển khí nén hoạt động dựa trên nguyên lý biến đổi năng lượng khí nén thành chuyển động cơ học. Khi nhận được tín hiệu điều khiển, khí nén (3-8 bar) sẽ tác động lên bộ truyền động, tạo ra lực xoay để điều khiển bi van đóng hoặc mở. Bộ truyền động có thể là loại bộ tác động đơn hoặc bộ tác động kép, mỗi loại có cơ chế hoạt động riêng biệt.
Đối với loại truyền động đơn
Quy trình đóng: Khi được cấp khí nén, khí nén đi vào buồng trong của bộ truyền động, áp lực của khí nén sẽ áp lên lực đàn hồi của lò xo (lò xo bị nén lại), sinh ra lực đẩy piston về hai bên. Làm cho trục vít quay cùng chiều kim đồng hồ quá đó khiến van mở.
Quy trình mở: Khi ngắt nguồn khí nén và lỗ xả được mở ra, khí nén thoát ra môi trường bên ngoài, lực đàn hồi của lò xo (lò xo giãn ra) sẽ đẩy piston di chuyển vào phía trong. Bánh răng sẽ quay ngược chiều kim đồng hồ, quá đó hoạt động mở van được tiến hành.
Đối với loại truyền động kép
Quy trình mở: Khi được cấp khí nén, khi đi vào khoang bên trong của bộ truyền động, áp lực của khí nén sẽ đẩy piston di chuyển sang hai bên. Các bánh răng quay ngược chiều kim đồng hồ truyền lực xuống trục van khiến van mở.
Quy trình đóng: Khi được cấp khí nén, khí nén đi vào 2 buồng bên ngoài của bộ truyền động, áp lực của khí nén sẽ đẩy piston di chuyển từ ngoài vào trong, làm cho bánh răng quay cùng chiều kim đồng hồ (piston được kết nối với trục vít qua các răng). Trục vít quay cũng làm trục van quay theo, quá đó khiến van đóng.
Ưu điểm
Như chúng ta đã biết, vật liệu nhựa là thành phần chủ yếu cấu tạo nên thân van bi nhựa điều khiển khí nén, đồng thời cũng là bộ phận tiếp xúc trực tiếp với lưu chất. Do đó, ưu và nhược điểm của nhựa sẽ ảnh hưởng trực tiếp đến hiệu suất và độ bền của van.
- Vận hành linh hoạt: Van rất phù hợp cho các lĩnh vực tự động hóa. Khi sử dụng sẽ giúp cho hệ thống làm việc được nâng cấp tốt hơn. Cũng nhờ đó giúp giảm bớt chi phí nhân lực lao động.
- Độ tin cậy cao: Van điều khiển khí nén thường có độ bền cao, chịu được môi trường khắc nghiệt và hoạt động ổn định trong thời gian dài.
- Tốc độ đóng mở nhanh: Quá trình đóng mở van diễn ra nhanh chóng, giúp tăng hiệu suất sản xuất.
- Dễ điều khiển: Có thể điều khiển bằng tay, bằng khí nén hoặc bằng tín hiệu điện, linh hoạt trong nhiều ứng dụng.
- An toàn: Không gây ra các hiệu ứng tia lửa điện, thích hợp sử dụng trong môi trường dễ cháy nổ.
- Đa dạng về chủng loại: Có nhiều loại van với các kích thước và áp suất làm việc khác nhau, phù hợp với nhiều ứng dụng khác nhau.
- Khả năng chịu áp lực lớn: Van điều khiển khí nén có thể chịu được áp suất làm việc cao, đáp ứng yêu cầu của nhiều hệ thống.
- Ít bị ảnh hưởng bởi môi trường: Van hoạt động ổn định trong môi trường có nhiệt độ và độ ẩm cao và có thể linh hoạt lắp đặt được ở đa dạng môi trường.
Nhược điểm
Dòng van bi nhựa điều khiển khí nén này luôn được đánh giá tốt và là lựa chọn hàng đầu của hệ thống ống nước. Tuy nhiên bên cạnh những điểm tốt đó thì dòng van này cũng có một số hạn chế nhỏ như:
- Chi phí đầu tư ban đầu cao: Hệ thống khí nén và van điều khiển thường có chi phí đầu tư ban đầu cao hơn nhiều so với các hệ thống khác.
- Yêu cầu bảo trì định kỳ: Van cần được bảo trì định kỳ để đảm bảo hoạt động ổn định và kéo dài tuổi thọ.
- Tiếng ồn: Khi hoạt động, van có thể gây ra tiếng ồn rất lớn.
- Kích thước lớn hơn: So với các loại van khác, van điều khiển khí nén thường có kích thước lớn hơn, chiếm nhiều không gian lắp đặt.
- Rò rỉ khí: Nếu không được lắp đặt và bảo trì đúng cách, van có thể bị rò rỉ khí.
Các loại van bi nhựa điều khiển khí nén

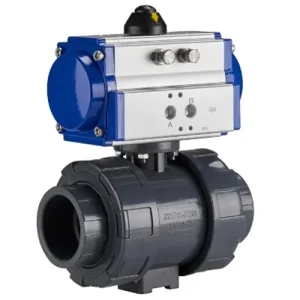

Van bi nhựa điều khiển khí nén thương hiệu wooken
Van bi nhựa điều khiển khí nén Wooken là sản phẩm không thể thiếu trong các hệ thống đường ống công nghiệp. Với thiết kế nhỏ gọn, dễ lắp đặt và chất liệu nhựa cao cấp, sản phẩm này không chỉ đảm bảo độ bền cao mà còn dễ dàng vệ sinh và bảo trì. Đặc biệt, khả năng chịu nhiệt, chịu áp lực tốt giúp van hoạt động ổn định trong các môi trường làm việc khắc nghiệt.

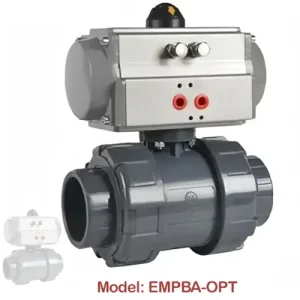

Van bi nhựa điều khiển khí nén Emflowl
Van bi nhựa điều khiển khí nén Emflowl là sản phẩm không thể thiếu trong các hệ thống đường ống công nghiệp. Với thiết kế nhỏ gọn, dễ lắp đặt và chất liệu nhựa cao cấp, sản phẩm này không chỉ đảm bảo độ bền cao mà còn dễ dàng vệ sinh và bảo trì. Đặc biệt, khả năng chịu nhiệt, chịu áp lực tốt giúp van hoạt động ổn định trong các môi trường làm việc khắc nghiệt.
Van bi nhựa điều khiển khí nén lắp bích
Van bi nhựa điều khiển khí nén lắp bích được sử dụng trong các nhà máy lớn về xử lý nước thải, xăng dầu, hóa chất, hơi, khí, ga…Thiết bị này được cũng được sử dụng rộng rãi trong lĩnh vực tự động hóa và được sử dụng trong các nhà máy nước thải.

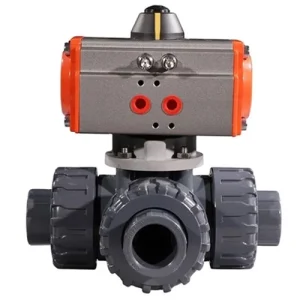

Van bi nhựa 3 ngã điều khiển khí nén
Van bi nhựa 3 ngã điều khiển khí nén là thiết bị được thiết kế để điều khiển dòng chảy trong các hệ thống đường ống. Với cấu tạo 3 đường ống nối, van có khả năng đổi hướng hoặc chia cắt lưu chất. Được làm từ các loại nhựa PVC, UPVC, CPVC, van đảm bảo khả năng chống ăn mòn cao, thích hợp sử dụng trong nhiều môi trường như nước, khí nén và hóa chất.
Các sản phẩm trên đều là các loại sản phẩm mà V-ON đều phân phối khắp trên thị trường. Bạn có như cầu tìm hiểu hay mua sản phẩm có thể liên hệ qua: Zalo 0387.930.554
Ứng dụng
Van bi nhựa điều khiển khí nén, với khả năng chịu ăn mòn cao, độ bền tốt và hoạt động ổn định, đã trở thành giải pháp tối ưu cho nhiều ngành công nghiệp. Trong ngành hóa chất, van bi nhựa được sử dụng để điều khiển dòng chảy của các loại hóa chất ăn mòn, đảm bảo an toàn cho người vận hành và môi trường làm việc. Dưới đây là một số môi trường hoạt động của van bi nhựa điều khiển khí nén:
- Hệ thống nước sạch.
- Hệ thống trong đường truyền thực phẩm.
- Hệ thống khí nén
- Sử dụng trong y tế
- Hệ thống hóa chất, đặc biệt trong những hóa chất đặc và có nhiệt độ rất cao
- Hệ thống nước thải bị ăn mòn
- Được ứng dụng rộng rãi trong các hệ thống đường ống, từ các khu dân cư, tòa nhà cao tầng đến các khu công nghiệp lớn, phục vụ cho cả sản xuất và sinh hoạt hàng ngày
- Sử dụng cho các hệ thống đường ống hóa chất, nhất là với những loại hóa chất có tính ăn mòn kim loại cao.
- Ít bị mài mòn thiết bị.
Mua van bi nhựa điều khiển khí nén ở đâu là tốt, là chất lượng
V-ON luôn tự hào là nhà phân phối sản phẩm chất lượng uy tín về các dòng sản phẩm van, van tự động như van bi nhựa điều khiển khí nén tốt nhất tại thị trường.
Với đội ngũ nhân viên đông đảo hỗ trợ khách hàng nhiệt tình, đồng thời luôn có những chính sách ưu đãi đặc biệt đối với những khách hàng thân thiết và tin tưởng V-ON của chúng thôi.
- Chúng tôi cam kết:
- Hàng mới 100% chưa từng qua sử dụng.
- Sản phẩm có giấy tờ nơi nhập khẩu nguồn gốc xuất xứ rõ ràng.
- Hỗ trợ nhanh chóng và nhiệt tình về mặt lắp đặt và kỹ thuật lắp.
- Đổi trả sản phẩm mới nếu do lỗi của nhà sản xuất.
CÔNG TY CỔ PHẦN KỸ THUẬT VÀ THIẾT BỊ CÔNG NGHIỆP V-ON
- Địa chỉ: Số 40A ngõ 230/31 Định Công Thượng, P. Định Công, Q.Hoàng Mai, TP. Hà Nội.
- Email: vanongnhua.com@gmail.com.
- Sdt/ zalo: 0387930554.
- Website: https://vanongnhua.com
Tổng kết lại: Van bi nhựa điều khiển khí nén là một loại van bi tốt cho các loại hệ thống lớn và nhỏ. Là sự lựa chọn hàng đầu trong các dòng van thời điểm hiện tại vì tính linh hoạt và độ tiện ích cũng như nhưng ưu điểm và nó có thể mang lại cho hệ thống.
