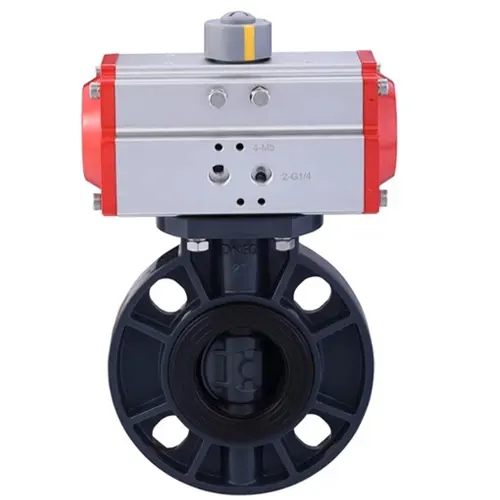

Van bướm nhựa điều khiển khí nén ON/OFF

Đôi nét về van bướm nhựa điều khiển khí nén ON/OFF

Van bướm nhựa điều khiển khí nén ON/OFF đang dần trở thành một giải pháp phổ biến trong nhiều ngành công nghiệp, đặc biệt là các lĩnh vực yêu cầu kiểm soát lưu lượng chất lỏng hoặc khí. Với thiết kế hiện đại, khả năng chịu ăn mòn cao, dễ lắp đặt và vận hành, loại van này đã chứng tỏ mình là lựa chọn ưu việt trong nhiều ứng dụng khác nhau.

Bài viết sau sẽ cung cấp cho bạn thông tin chi tiết về van bướm nhựa điều khiển khí nén ON/OFF, từ khái niệm, nguyên lý hoạt động, ưu điểm, cho đến cách lựa chọn và bảo trì.

Van bướm nhựa điều khiển khí nén ON/OFF là gì?

Van bướm nhựa điều khiển khí nén ON/OFF là một loại van công nghiệp sử dụng khí nén để điều khiển quá trình đóng mở van. Van này được chế tạo từ vật liệu nhựa, giúp nâng cao khả năng chịu ăn mòn trong các môi trường làm việc khắc nghiệt như hóa chất, nước thải hoặc các dung dịch có tính axit cao. Khi tín hiệu điều khiển được gửi đến, khí nén sẽ tác động lên bộ truyền động của van, khiến đĩa van xoay 90 độ để thực hiện chức năng đóng hoặc mở hoàn toàn đường ống.

Ưu Điểm Của Van Bướm Nhựa Điều Khiển Khí Nén ON/OFF

• Vận hành nhanh chóng, chính xác: Van bướm nhựa điều khiển khí nén có khả năng đóng mở nhanh chóng với độ chính xác cao, đảm bảo kiểm soát lưu lượng hiệu quả.
• Khả năng chịu ăn mòn tốt: Với chất liệu nhựa đặc biệt, loại van này có khả năng chịu được môi trường ăn mòn cao như hóa chất hay nước thải.
• Trọng lượng nhẹ, dễ lắp đặt: Nhựa có trọng lượng nhẹ hơn so với kim loại, giúp việc lắp đặt trở nên dễ dàng hơn.
• Tuổi thọ cao, ít bảo trì: Van bướm nhựa có độ bền cao, ít cần bảo trì do không bị ảnh hưởng bởi rỉ sét hay hao mòn nhanh.

Thông số kỹ thuật của van bướm nhựa điều khiển khí nén ON/OFF

• Kích thước van: DN40 – DN300
• Thân van: Nhưa UVPC, CPVC, PP, PVDF
• Đĩa van: Nhựa UPVC, CPVC, PP, hoặc PVDF
• Vật liệu gioăng: EPDM, PTFE, NBR
• Áp suất làm việc: PN10
• Kiểu kết nối: Mặt bích, ren
• Thời gian đóng mở: 1-2s

Cấu tạo và nguyên lý hoạt động của van bướm nhựa điều khiển khí nén ON/OFF

Cấu tạo của của van bướm nhựa điều khiển khí nén ON/OFF

Van bướm nhựa điều khiển khí nén ON/OFF có cấu tạo đơn giản nhưng hiệu quả, bao gồm các bộ phận chính sau:

Thân van

• Thân van bướm thường được làm từ các loại nhựa như UPVC, CPVC, PP hoặc PVDF, đảm bảo độ bền cao và khả năng chống ăn mòn tốt, đặc biệt trong các môi trường có hóa chất. Thân van đóng vai trò giữ và cố định các bộ phận khác.

Đĩa van

• Đĩa van là bộ phận chính điều khiển việc đóng/mở dòng chảy của lưu chất. Khi đĩa van xoay 90 độ, nó sẽ hoặc mở hoàn toàn hoặc đóng hoàn toàn dòng chảy. Đĩa van có thể được làm từ nhựa hoặc kim loại (thường là inox 304 hoặc 316) và có thể được bọc nhựa để tăng cường khả năng chống ăn mòn.

Trục van

• Trục van với đĩa van kết nối với nhau và bộ truyền động khí nén. Trục này có nhiệm vụ truyền lực từ bộ truyền động để điều khiển sự xoay của đĩa van. Thường thì trục van được làm bằng inox để đảm bảo độ bền cao và tránh hiện tượng ăn mòn.

Gioăng làm kín

• Gioăng làm kín được đặt xung quanh thân van và đĩa van để đảm bảo độ kín khít khi van ở trạng thái đóng, ngăn ngừa rò rỉ. Vật liệu của gioăng thường là EPDM, NBR, hoặc PTFE, tùy thuộc vào ứng dụng và môi trường làm việc của van.

Bộ truyền động khí nén

• Bộ truyền động khí nén là phần quan trọng nhất trong hệ thống van điều khiển. Nó sử dụng áp lực khí nén để tạo lực tác động lên trục van, làm quay đĩa van 90 độ.
• Bộ truyền động khí nén có cấu tạo gồm piston, lò xo (nếu là tác động đơn), xi lanh và các bộ phận điều khiển khác.

Bộ điều khiển

• Bộ điều khiển là phần nhận tín hiệu từ hệ thống điều khiển (thường là tín hiệu ON/OFF từ PLC hoặc DCS). Nó điều khiển bộ truyền động khí nén hoạt động tương ứng với yêu cầu đóng hoặc mở van. Bộ điều khiển có thể bao gồm van điện từ (solenoid valve) để điều khiển dòng khí nén cấp vào bộ truyền động và các cảm biến vị trí (limit switch) để xác định trạng thái đóng/mở của van.

Nguyên lý hoạt động của của van bướm nhựa điều khiển khí nén ON/OFF

Nguyên lý hoạt động của van bướm nhựa điều khiển khí nén ON/OFF dựa trên áp lực khí nén được cấp vào bộ truyền động. Khi có tín hiệu điều khiển, khí nén sẽ được bơm vào piston của bộ truyền động. Lực của khí nén tác động lên piston này, làm quay trục van và đĩa van xoay để đóng hoặc mở dòng chảy.

Trong trạng thái ON, khí nén sẽ mở van, cho phép lưu chất hoặc khí đi qua. Ngược lại, khi chuyển sang trạng thái OFF, đĩa van sẽ xoay lại để chặn dòng chảy, ngăn không cho lưu chất tiếp tục đi qua.

Ưu điểm của van bướm nhựa điều khiển khí nén ON/OFF với với các loại van khác

Van bướm nhựa điều khiển khí nén ON/OFF có nhiều ưu điểm nổi bật so với các loại van khác, đặc biệt là những loại van được làm từ kim loại.

Khả Năng Chịu Ăn Mòn

Nhựa là vật liệu có khả năng chịu được sự ăn mòn tốt hơn so với các vật liệu kim loại, đặc biệt trong môi trường có chứa hóa chất ăn mòn như axit hoặc kiềm mạnh. Điều này giúp van bướm nhựa điều khiển khí nén ON/OFF có tuổi thọ dài hơn trong các ứng dụng công nghiệp.

Trọng Lượng Nhẹ

So với các loại van kim loại, van bướm nhựa có trọng lượng nhẹ hơn rất nhiều. Điều này giúp quá trình vận chuyển, lắp đặt và bảo trì trở nên dễ dàng và tiết kiệm chi phí.

Đóng Mở Nhanh

Tốc độ đóng mở của van bướm nhựa điều khiển khí nén ON/OFF nhanh hơn so với nhiều loại van khác, giúp kiểm soát lưu lượng chất lỏng hoặc khí một cách chính xác hơn.

Ít Ma Sát

Vật liệu nhựa có đặc tính ma sát thấp, giúp giảm thiểu hao mòn trong quá trình hoạt động. Điều này đồng nghĩa với việc van bướm nhựa sẽ ít cần bảo trì và có tuổi thọ dài hơn.

Tính năng vượt trội của van bướm nhựa khí nén ON/OFF so với dạng tuyến tính

Van bướm nhựa điều khiển khí nén ON/OFF có tính nổi trội hơn van điều khiển tuyến tính ở một số khía cạnh, tùy thuộc vào mục đích sử dụng và yêu cầu của hệ thống. Dưới đây là những điểm nổi bật của van ON/OFF so với van điều khiển tuyến tính:

Tốc độ đóng mở nhanh

• Van bướm nhựa điều khiển khí nén ON/OFF có khả năng đóng mở nhanh chóng (thường trong khoảng thời gian rất ngắn), giúp quá trình kiểm soát dòng chảy thực hiện tức thì. Điều này đặc biệt hữu ích trong các tình huống cần dừng hoặc khởi động dòng lưu chất đột ngột. Van tuyến tính, ngược lại, hoạt động chậm hơn và yêu cầu thời gian để điều chỉnh theo từng mức độ mở van.

Thiết kế đơn giản

• Van ON/OFF có thiết kế đơn giản hơn van tuyến tính. Trong hệ thống ON/OFF, chỉ có hai trạng thái là đóng hoàn toàn và mở hoàn toàn, không yêu cầu phức tạp về việc điều chỉnh độ mở của van. Van tuyến tính yêu cầu điều khiển liên tục để thay đổi mức độ mở, dẫn đến thiết kế và cơ chế phức tạp hơn.

Giá thành rẻ hơn

• Van ON/OFF thường có giá thành thấp hơn so với van tuyến tính. Điều này là do cơ chế hoạt động của van ON/OFF đơn giản, ít yêu cầu các thành phần phức tạp để điều chỉnh vị trí của van theo các mức khác nhau. Đối với những ứng dụng chỉ yêu cầu đóng/mở hoàn toàn, van ON/OFF là lựa chọn tối ưu về chi phí.

Độ tin cậy cao

• Vì van ON/OFF có cơ chế đóng mở đơn giản, ít xảy ra sự cố kỹ thuật do không có nhiều bộ phận phức tạp. Điều này giúp tăng độ tin cậy của van trong quá trình vận hành, đặc biệt trong các môi trường công nghiệp khắc nghiệt. Van tuyến tính thường yêu cầu bảo trì nhiều hơn do phải điều chỉnh liên tục và có thể xảy ra sai số trong quá trình điều khiển lưu lượng.

Ít yêu cầu bảo trì

• Van bướm nhựa điều khiển khí nén ON/OFF có tuổi thọ cao và ít phải bảo trì do cơ chế hoạt động ít phức tạp và không phải điều chỉnh thường xuyên như van tuyến tính. Do đó giúp tiết kiệm chi phí và công sức trong việc duy trì hệ thống.

Tính ứng dụng trong môi trường đơn giản

• Đối với các hệ thống chỉ cần chức năng đóng/mở hoàn toàn mà không cần điều chỉnh lưu lượng chi tiết, van ON/OFF là lựa chọn phù hợp. Van tuyến tính thường được sử dụng khi yêu cầu điều chỉnh dòng chảy một cách chính xác theo các mức khác nhau, điều này không luôn cần thiết trong mọi ứng dụng.

Ít bị ảnh hưởng bởi môi trường

• Van ON/OFF, nhờ cơ chế đóng mở nhanh chóng, thường ít bị ảnh hưởng bởi các yếu tố môi trường như nhiệt độ, áp suất biến đổi, hoặc tính chất của lưu chất. Van tuyến tính, ngược lại, cần điều chỉnh liên tục, điều này có thể bị ảnh hưởng bởi các yếu tố môi trường làm giảm độ chính xác và hiệu suất điều khiển.

Ứng dụng của van bướm nhựa điều khiển khí nén ON/OFF

Van bướm nhựa điều khiển khí nén ON/OFF có thể được ứng dụng trong nhiều ngành công nghiệp khác nhau, nhờ vào khả năng chống ăn mòn và vận hành linh hoạt:

• Ngành công nghiệp hóa chất: Điều khiển dòng chảy của các loại hóa chất ăn mòn trong quá trình sản xuất và xử lý.
• Ngành xử lý nước: Được sử dụng trong các hệ thống lọc nước, xử lý nước thải, kiểm soát dòng chảy của các loại dung dịch.
• Ngành thực phẩm: Sử dụng để điều khiển dòng chảy của các loại dung dịch, nước trong quá trình sản xuất thực phẩm.
• Ngành dược phẩm: Điều khiển dòng chảy trong các hệ thống sản xuất thuốc, đảm bảo quá trình sản xuất an toàn và hiệu quả.

Cách lựa chọn van bướm nhựa điều khiển khí nén ON/OFF phù hợp

Khi lựa chọn van bướm nhựa điều khiển khí nén ON/OFF, cần xem xét một số yếu tố quan trọng để đảm bảo van hoạt động hiệu quả và bền bỉ trong thời gian dài:

• Kích thước: Đường kính ống và áp suất làm việc là hai yếu tố quan trọng cần cân nhắc khi lựa chọn van.
• Vật liệu: Tùy thuộc vào tính chất hóa học của chất lỏng hoặc khí mà cần chọn loại nhựa phù hợp để chống ăn mòn và đảm bảo tuổi thọ của van.
• Nhiệt độ làm việc: Van cần có khả năng chịu được nhiệt độ của môi trường làm việc, đặc biệt là trong các ứng dụng có nhiệt độ cao.
• Kiểu kết nối: Van bướm nhựa có thể được kết nối bằng ren hoặc mặt bích, tùy vào yêu cầu của hệ thống.

Tại sao nên chọn van bướm nhựa điều khiển khí nén ON/OFF

Van bướm nhựa điều khiển khí nén ON/OFF là lựa chọn tuyệt vời cho nhiều hệ thống công nghiệp nhờ vào các lợi ích vượt trội như:

• Hiệu suất cao, độ tin cậy cao: Van hoạt động ổn định, chính xác, ít xảy ra lỗi.
• Dễ dàng vận hành và bảo trì: Nhờ vào thiết kế đơn giản, nhẹ nhàng, quá trình vận hành và bảo trì van rất dễ dàng.
• Tuổi thọ dài: Với khả năng chống ăn mòn và ít bị ảnh hưởng bởi điều kiện môi trường khắc nghiệt, van có tuổi thọ cao.
• Chi phí hợp lý: So với các loại van làm từ kim loại hoặc các vật liệu khác, van bướm nhựa có giá thành rẻ hơn mà vẫn đảm bảo được hiệu suất cao.

Địa chỉ cung cấp van bướm nhựa điều khiển khí nén chính hãng, uy tín giá rẻ

V-ON chúng tôi luôn tự hào là nhà cung cấp và phân phối các dòng van bướm nhựa điều khiển khí nén nói riêng và các loại van bướm nhựa nói chung. Đến với V-ON, bạn có thể chọn lựa cho mình một loại van tốt nhất, phù hợp nhất cho hệ thống công nghiệp của mình. Hãy liên hệ với chúng tôi ngay để được tư vấn và báo giá chính xác về loại sản phẩm này.

Hotline: 0387.930.554

Đ/c: D/C: Số 40A ngõ 230/31 Định Công Thượng, P. Định Công, Q.Hoàng Mai, TP. Hà Nội.

Website: https://vanongnhua.com/

Kết Luận

Van bướm nhựa điều khiển khí nén ON/OFF là một sự lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp, nhờ vào khả năng chịu ăn mòn, vận hành linh hoạt và độ bền cao. Việc lựa chọn và bảo trì đúng cách sẽ giúp tối ưu hóa hiệu suất và kéo dài tuổi thọ của van trong hệ thống của bạn.
