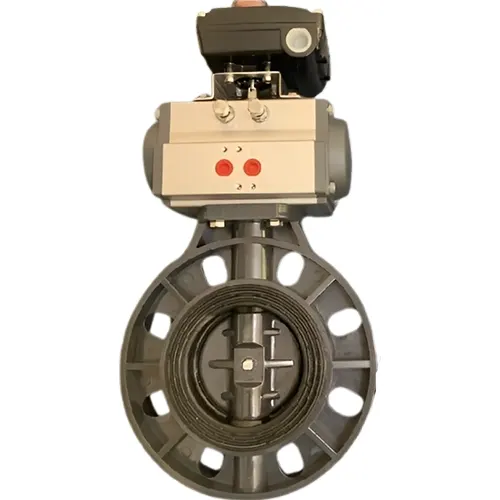

Van bướm nhựa điều khiển khí nén tuyến tính

Van bướm nhựa điều khiển khí nén tuyến tính là loại van được sử dụng phổ biến trong cả lĩnh vực công nghiệp và dân dụng, nhờ khả năng hoạt động hiệu quả trong các môi trường khắc nghiệt. Bên cạnh đó, dòng van này còn có giá thành hợp lý. Vậy van bướm nhựa điều khiển khí nén tuyến tính là gì và có những đặc điểm nổi bật nào? Hãy cùng tôi tìm hiểu chi tiết về loại van này nhé!

Van bướm nhựa điều khiển khí nén tuyến tính là gì?

Van bướm nhựa điều khiển khí nén tuyến tính là một thiết bị cơ khí chuyên dụng trong các hệ thống đường ống công nghiệp. Được làm từ vật liệu nhựa và sử dụng cơ chế khí nén để điều khiển, van bướm có nhiệm vụ điều tiết, kiểm soát dòng chảy của chất lỏng hoặc khí.

Đặc biệt, van này hoạt động dựa trên nguyên lý điều khiển tuyến tính, nghĩa là độ mở của van tỷ lệ thuận với áp suất khí nén, giúp điều chỉnh lưu lượng dòng chảy một cách chính xác hơn so với các van điều khiển khí nén ON/OFF.

Van bướm nhựa thường được ưa chuộng trong các hệ thống xử lý nước, hóa chất, thực phẩm và các ngành công nghiệp nhẹ. Khả năng điều khiển dòng chảy linh hoạt và độ bền cao trong môi trường hóa chất là những đặc điểm nổi bật của loại van này.

Cấu tạo của van bướm nhựa điều khiển khí nén tuyến tính

Van bướm nhựa điều khiển khí nén tuyến tính có cấu tạo khá đơn giản nhưng hiệu quả. Các bộ phận chính bao gồm:

Thân van (Body): Được làm từ các loại nhựa công nghiệp như PVC, CPVC, PP, hoặc PVDF, thân van có chức năng bao bọc và bảo vệ các bộ phận bên trong khỏi tác động của môi trường bên ngoài. Vật liệu nhựa giúp van nhẹ hơn, chống ăn mòn tốt hơn so với các loại van kim loại.

Đĩa van (Disc): Đây là bộ phận trực tiếp điều khiển dòng chảy. Đĩa van nằm ở giữa thân van và có thể xoay quanh trục để mở hoặc đóng dòng chảy. Chất liệu đĩa van cũng thường là nhựa để đảm bảo tính chống ăn mòn.

Trục van (Stem): Trục van kết nối giữa bộ điều khiển và đĩa van, truyền lực từ bộ điều khiển đến đĩa để thực hiện quá trình mở hoặc đóng van. Trục van có thể được làm từ thép không gỉ hoặc vật liệu nhựa tùy thuộc vào ứng dụng và điều kiện môi trường.

Bộ điều khiển khí nén tuyến tính: Bộ phận này nhận tín hiệu khí nén để điều chỉnh góc xoay của đĩa van theo tỷ lệ lớn nhỏ, từ đó kiểm soát dòng chảy một cách chính xác..

Vòng đệm (Seal): Vòng đệm làm từ cao su hoặc nhựa, nằm ở giữa đĩa van và thân van để đảm bảo không có rò rỉ khi van hoạt động.

Nguyên lý hoạt động của van bướm nhựa điều khiển khí nén tuyến tính

Van bướm nhựa điều khiển khí nén tuyến tính hoạt động dựa trên nguyên lý thay đổi áp suất khí nén để điều khiển góc mở của đĩa van. Khi áp suất khí nén được cung cấp cho bộ điều khiển, nó sẽ đẩy piston hoặc màng ngăn trong bộ điều khiển, tạo ra lực để xoay trục và đĩa van.

Khác với van ON/OFF, van tuyến tính cho phép điều chỉnh góc mở theo mức độ mong muốn, không chỉ mở hoặc đóng hoàn toàn. Ví dụ, nếu cần điều chỉnh dòng chảy với 50% công suất, bộ điều khiển sẽ điều chỉnh đĩa van mở đúng 50%, tạo ra lưu lượng dòng chảy phù hợp với yêu cầu.

Nhờ khả năng điều khiển liên tục và chính xác, van bướm nhựa điều khiển khí nén tuyến tính được sử dụng trong nhiều hệ thống yêu cầu độ chính xác cao như kiểm soát dòng nước, khí trong các hệ thống công nghiệp, xử lý nước và hóa chất.

Sự khác biệt giữa van bướm nhựa điều khiển khí nén tuyến tính và các loại van khác

Van bướm nhựa điều khiển khí nén tuyến tính có những điểm khác biệt so với các loại van khác:

Cơ chế điều khiển: Van bướm điều khiển tuyến tính cho phép điều chỉnh dòng chảy theo tỷ lệ, trong khi nhiều loại van khác chỉ có chức năng mở hoặc đóng hoàn toàn.

Chất liệu: Van bướm nhựa thường được làm từ các loại nhựa chịu được hóa chất và môi trường ăn mòn, phù hợp với các ứng dụng trong ngành công nghiệp xử lý hóa chất, thực phẩm và nước. Ngược lại, các loại van kim loại dễ bị ăn mòn hơn khi làm việc trong môi trường hóa chất mạnh.

Thiết kế gọn nhẹ: Van bướm nhựa có thiết kế nhỏ gọn hơn, giúp tiết kiệm không gian lắp đặt và dễ dàng bảo trì hơn so với các loại van khác như van bi hay van cổng.

Ứng dụng linh hoạt: Với khả năng điều khiển lưu lượng chính xác, van bướm nhựa điều khiển khí nén tuyến tính thường được ứng dụng trong các hệ thống đòi hỏi điều chỉnh liên tục và chính xác dòng chảy, điều mà các loại van điều khiển cơ bản không thể thực hiện.

Các loại vật liệu nhựa thường được sử dụng để làm van bướm

Van bướm nhựa có thể được chế tạo từ nhiều loại vật liệu nhựa khác nhau, mỗi loại đều có những ưu điểm và ứng dụng riêng biệt:

PVC (Polyvinyl Chloride): Đây là loại nhựa phổ biến nhất trong các ứng dụng công nghiệp nhẹ và xử lý nước. PVC có khả năng chịu được hầu hết các hóa chất cơ bản và môi trường nước sạch, nước thải. Tuy nhiên, nó không phù hợp với các môi trường có nhiệt độ quá cao.

CPVC (Chlorinated Polyvinyl Chloride): Là phiên bản cải tiến của PVC, CPVC có khả năng chịu nhiệt tốt hơn, do đó nó được sử dụng trong các ứng dụng nước nóng và các ngành công nghiệp yêu cầu xử lý hóa chất ở nhiệt độ cao.

PP (Polypropylene): PP có độ bền cơ học cao, khả năng chịu được nhiều loại hóa chất và chịu nhiệt tốt. Nó thường được sử dụng trong các ứng dụng hóa chất, xử lý nước và xử lý nước thải.

PVDF (Polyvinylidene Fluoride): Đây là loại nhựa có khả năng chống ăn mòn tốt nhất trong các loại nhựa. PVDF có thể chịu được các môi trường axit và kiềm mạnh, đồng thời hoạt động tốt ở nhiệt độ cao, nên nó thường được sử dụng trong các ngành công nghiệp hóa chất mạnh.

Ứng dụng của van bướm nhựa điều khiển khí nén tuyến tính

Ứng dụng trong công nghiệp

Van bướm nhựa điều khiển khí nén tuyến tính được ứng dụng trong nhiều ngành công nghiệp khác nhau, bao gồm:

Công nghiệp hóa chất: Với khả năng chống ăn mòn tốt, van bướm nhựa là lựa chọn lý tưởng cho các hệ thống xử lý và vận chuyển hóa chất, axit, kiềm và các chất dung môi.

Xử lý nước và nước thải: Van bướm nhựa được sử dụng rộng rãi trong các hệ thống xử lý nước sạch và nước thải do khả năng chống ăn mòn từ nước mặn và các hóa chất trong quy trình xử lý.

Công nghiệp thực phẩm và đồ uống: Van bướm nhựa được sử dụng trong các hệ thống xử lý và phân phối thực phẩm, đồ uống nhờ tính an toàn và khả năng chịu được các dung dịch tẩy rửa và hóa chất nhẹ.

Công nghiệp dầu khí và năng lượng: Van bướm nhựa có thể được sử dụng trong các hệ thống phụ trợ hoặc các ứng dụng xử lý nước trong nhà máy điện, dù không phổ biến trong các ứng dụng áp suất cao của ngành dầu khí.

Các ứng dụng điển hình

Một số ứng dụng cụ thể của van bướm nhựa điều khiển khí nén tuyến tính bao gồm:

• Hệ thống tưới tiêu trong nông nghiệp, giúp kiểm soát lưu lượng nước một cách hiệu quả.
• Hệ thống phân phối và xử lý hóa chất trong các nhà máy công nghiệp, đảm bảo an toàn và hiệu quả.
• Hệ thống xử lý nước trong các nhà máy chế biến thực phẩm, đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm.
• Hệ thống làm mát và xử lý nước trong các nhà máy điện, đảm bảo hiệu suất hoạt động.

Ưu điểm của van bướm nhựa điều khiển khí nén tuyến tính

Van bướm nhựa điều khiển khí nén tuyến tính có nhiều ưu điểm vượt trội so với các loại van khác, bao gồm:

Khả năng điều khiển chính xác: Van điều khiển tuyến tính cho phép điều chỉnh lưu lượng chính xác theo yêu cầu, giúp tiết kiệm năng lượng và tối ưu hóa hiệu suất hệ thống.

Khả năng chống ăn mòn: Vật liệu nhựa như PVC, CPVC, PP và PVDF có khả năng chống lại sự ăn mòn từ hóa chất và môi trường nước, giúp tăng tuổi thọ của van và giảm chi phí bảo trì.

Trọng lượng nhẹ và dễ lắp đặt: So với các loại van kim loại, van bướm nhựa có trọng lượng nhẹ hơn, giúp dễ dàng vận chuyển, lắp đặt và bảo trì.

Chi phí thấp: Nhựa là vật liệu rẻ hơn so với kim loại, do đó van bướm nhựa có chi phí sản xuất và bảo trì thấp hơn, phù hợp với các hệ thống không yêu cầu áp suất cao.

Các thông số kỹ thuật quan trọng khi lựa chọn van bướm nhựa điều khiển khí nén tuyến tính

• Kích cỡ: DN50 – DN1000
• Thân: Nhựa PVC, cPVC, uVPC
• Đĩa, trục van: Nhựa PVC, cPVC, uVPC
• Gioăng làm kín: EPDM, PTFE
• Kiểu kết nối: Lắp bích
• Áp lực hoạt động: PN10, PN16
• Nhiệt độ hoạt động đầu khí nén: -40 ~ 80 độ C
• Nhiệt độ hoạt động van bướm: 0 ~ 80 độ C
• Dạng đóng mở: Tuyến tính
• Thời gian đóng mở: 1 ~ 2s
• Momen xoắn: 2.75Nm ~ 13673Nm
• Hãng sản xuất: Wooken
• Xuất xứ: Hàn Quốc
• Bảo hành: 12 tháng
• Tình trạng hàng: Có sẵn

Khi lựa chọn van bướm nhựa điều khiển khí nén tuyến tính, cần xem xét các thông số kỹ thuật sau:

Áp suất làm việc: Van phải được thiết kế để chịu được áp suất tối đa của hệ thống, đảm bảo an toàn và hiệu quả hoạt động.

Kích thước van: Van phải phù hợp với đường ống của hệ thống. Kích thước van thường dao động từ DN50 đến DN300 hoặc lớn hơn tùy theo ứng dụng.

Nhiệt độ làm việc: Nhiệt độ môi trường và chất lỏng cần được xem xét khi chọn loại nhựa. Mỗi loại nhựa có khả năng chịu nhiệt độ tối đa khác nhau, do đó cần chọn loại phù hợp với ứng dụng cụ thể.

Tốc độ dòng chảy: Xác định tốc độ dòng chảy tối đa và yêu cầu kiểm soát lưu lượng của hệ thống để chọn van có khả năng điều chỉnh phù hợp.

Quy trình lắp đặt và vận hành van bướm nhựa điều khiển khí nén tuyến tính

Quy trình lắp đặt van bướm nhựa điều khiển khí nén tuyến tính

Quy trình lắp đặt van bao gồm các bước sau:

Chuẩn bị: Đảm bảo đường ống sạch sẽ, không có cặn bẩn hay tạp chất.

Lắp đặt van: Đưa van vào vị trí, sử dụng bulông và đai ốc để cố định chắc chắn.

Kết nối hệ thống khí nén: Kết nối bộ điều khiển khí nén với nguồn khí và kiểm tra sự rò rỉ.

Cách vận hành và điều khiển van bướm nhựa điều khiển khí nén tuyến tính

Van bướm nhựa điều khiển khí nén tuyến tính có thể được vận hành tự động thông qua tín hiệu từ hệ thống điều khiển. Áp suất khí nén sẽ điều chỉnh trực tiếp đến bộ điều khiển, từ đó tác động lên trục van để thay đổi góc mở của đĩa van theo yêu cầu.

Bảo trì và bảo dưỡng van

• Kiểm tra định kỳ: Thường xuyên kiểm tra các bộ phận như vòng đệm và bộ điều khiển khí nén để đảm bảo van hoạt động ổn định.
• Làm sạch van: Loại bỏ cặn bẩn và các tạp chất bám trên bề mặt đĩa và thân van để tránh giảm hiệu suất hoạt động.
• Bảo trì hệ thống khí nén: Kiểm tra và làm sạch bộ lọc khí để đảm bảo khí nén không bị nhiễm bụi bẩn, tránh ảnh hưởng đến hiệu quả điều khiển.

Địa chỉ cung cấp van bướm nhựa điều khiển khí nén tuyến tính chính hãng, giá rẻ và uy tín

Hiện nay, các dòng van điều khiển khí nén nói chung và van bướm nhựa điều khiển khí nén nói riêng được nhiều đơn vị lớn nhỏ phân phối trên thị trường. Tuy nhiên, để tìm được một nhà cung cấp sản phẩm chính hãng với giá cả hợp lý không phải là điều dễ dàng.

V-ON tự hào là một trong những đơn vị uy tín đáp ứng được điều đó. Với nhiều năm kinh nghiệm trong việc nhập khẩu và phân phối các loại van công nghiệp, thiết bị ngành nước, thiết bị PCCC, chúng tôi cam kết cung cấp các sản phẩm chính hãng, nhập khẩu trực tiếp, không qua trung gian. Nhờ vậy, khi đến với V-ON, khách hàng sẽ nhận được sản phẩm chất lượng với giá thành cạnh tranh nhất.

Ngoài ra, chúng tôi còn mang đến chế độ bảo hành chu đáo cùng nhiều ưu đãi hậu mãi hấp dẫn. Vì là đơn vị nhập khẩu trực tiếp, V-ON luôn đảm bảo nguồn hàng dồi dào với đầy đủ mẫu mã, chủng loại và kích cỡ.

Nếu quý khách cần tư vấn thêm về kỹ thuật hoặc nhận báo giá chi tiết về van bướm nhựa điều khiển khí nén, vui lòng liên hệ ngay qua Hotline để được hỗ trợ nhanh chóng.
