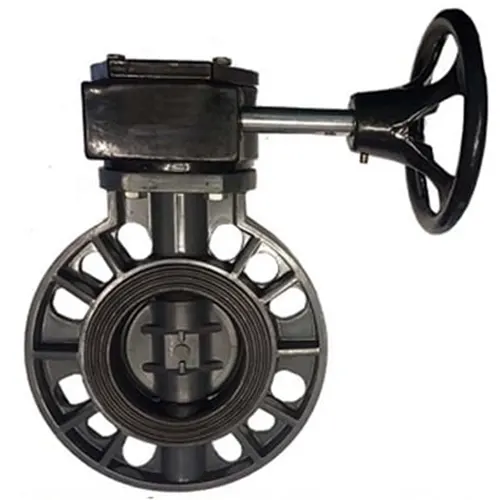

Van bướm nhựa PVC tay quay

Đôi nét về van bướm nhựa PVC tay quay

Van bướm nhựa tay quay, hay còn gọi là van bướm nhựa vô lăng, được đặt tên như vậy vì sử dụng tay quay dạng vô lăng gắn trực tiếp vào trục hộp số để vận hành. Do đó, tên gọi “van bướm vô lăng” xuất phát từ chính thiết kế này.

Hiện nay trên thị trường, van bướm nhựa tay quay được sản xuất từ nhiều loại nhựa khác nhau như PVC, CPVC, UPVC, với kích thước đa dạng từ DN50 đến DN300 – đây là những kích thước khá lớn.

Nhiều người có thể băn khoăn liệu với kích thước lớn như vậy, việc vận hành van có dễ dàng không. Tuy nhiên, không cần lo lắng vì mỗi hộp số của van đều có bộ trợ lực, giúp người dùng đóng mở van một cách dễ dàng. Đặc biệt với các van có kích thước lớn, bộ trợ lực này đóng vai trò rất quan trọng trong việc đảm bảo thao tác nhẹ nhàng và hiệu quả.

Thiết kế và cấu tạo của van bướm tay quay nhựa

Về tổng thể, van bướm nhựa PVC tay quay có cấu tạo phần cơ bản giống với van bướm tay gạt, điểm khác biệt lớn nhất nằm ở bộ điều khiển. Thân van được thiết kế hình tròn kín và chế tạo bằng phương pháp đúc nguyên khối.

Thân van có thể thay đổi hình dáng tùy theo kiểu kết nối. Với các dòng van bằng gang, bề mặt thường được phủ lớp sơn epoxy nhằm tăng độ bền. Tuy nhiên, với van làm từ inox thì không cần phủ lớp bảo vệ vì inox có độ sáng bóng tự nhiên và khả năng chống ăn mòn cao trong môi trường ngoài.

Cấu tạo của van bướm quay tay nhựa
Van bướm nhựa PVC tay quay bao gồm các bộ phận chính sau:

• Thân van: Đây là bộ phận quan trọng nhất, không chỉ chứa đựng các phần khác của van mà còn chịu được nhiệt độ và áp lực khi vận hành. Để đáp ứng các yêu cầu này, thân van được đúc nguyên khối.
• Cánh van: Hay còn gọi là đĩa van, có chức năng đóng mở dòng chảy trong đường ống. Cánh van có hình tròn đồng bộ với thân van. Khi vận hành, cánh van quay với nhiều góc mở khác nhau, tối đa đạt 90 độ để nằm cùng chiều với dòng chảy khi mở hoàn toàn.
• Trục van: Trục van liên kết phần cánh van bên dưới và phần tay quay bên trên, thường được làm từ thép không gỉ để đảm bảo độ bền và giúp thao tác đóng mở diễn ra dễ dàng.
• Hộp số: Bao gồm các bánh răng và bộ trợ lực, giúp giảm sức cần thiết khi vận hành, đặc biệt quan trọng với các van kích thước lớn.
• Vô lăng (tay quay): Phần tay quay có mũi tên đúc nổi, chỉ dẫn hướng đóng mở, giúp người dùng dễ dàng điều khiển van.

Đặc điểm nổi bật của van bướm nhựa PVC tay quay

Nếu bạn đã từng sử dụng qua bất kỳ dòng van bướm nào, thì có lẽ bạn sẽ không còn xa lạ với các đặc điểm nổi bật của loại van này. Tuy nhiên, để mang đến một cái nhìn tổng quan hơn cho những khách hàng lần đầu sử dụng, sau đây là các đặc điểm nổi bật của van bướm:

• Van có thiết kế chắc chắn và đơn giản, thích hợp cho các vị trí lắp đặt trong không gian hẹp.
• Chất liệu nhựa PVC sở hữu tính năng chịu hóa chất tốt, cùng với độ bền và độ cứng cao, giúp van bướm nhựa PVC có khả năng chống lại nhiều loại dung dịch và khí hóa học trong quá trình hoạt động.
• Được chế tạo từ nhiều loại vật liệu khác nhau, van bướm tay quay rất đa dạng về chủng loại, thương hiệu và xuất xứ.
• Khả năng kết nối với nhiều bộ điều khiển khác nhau: ngoài tay quay và tay gạt, van còn có thể kết nối với bộ điều khiển khí nén hoặc điện.
• Kiểu kết nối đa dạng với các phương thức nối mặt bích và wafer, tăng tính linh hoạt trong lắp đặt.
• Bên trong van có độ thông thoáng tốt, đảm bảo lưu lượng và tốc độ dòng chảy ở mức cao nhất khi van mở hoàn toàn.

Bên cạnh những ưu điểm đó, van cũng có một số hạn chế như sau:

• Không phù hợp với ứng dụng áp suất và nhiệt độ cao: Khả năng chịu nhiệt của van bướm nhựa PVC không cao, do đó không nên sử dụng trong các ứng dụng yêu cầu nhiệt độ hoặc áp suất lớn.
• Dễ bị va đập và biến dạng: Van có thể bị gãy, biến dạng hoặc hư hỏng khi chịu tác động mạnh. Do đó, cần thường xuyên kiểm tra và bảo trì để đảm bảo an toàn trong quá trình vận hành.
• Không phù hợp cho các ứng dụng cần độ chính xác cao: Van bướm nhựa PVC không cho phép điều chỉnh lưu lượng một cách chính xác, do đó không phù hợp cho các ứng dụng yêu cầu độ chính xác cao.
• Hạn chế về khả năng chịu hóa chất: Mặc dù van có thể chịu được nhiều loại dung dịch và khí hóa học, nhưng không phải tất cả. Cần kiểm tra kỹ để đảm bảo van phù hợp với các chất lỏng hoặc khí trong hệ thống.
• Bị ảnh hưởng bởi môi trường: Van có thể bị phai màu hoặc bị ảnh hưởng bởi các yếu tố như ánh sáng mặt trời, thời tiết, hoặc tác động của các chất hóa học, từ đó làm giảm độ bền và tuổi thọ của van.

Nguyên lý hoạt động của van bướm nhựa PVC tay quay

Cách vận hành van bướm tay quay nhựa không khác biệt nhiều so với các loại van bướm khác: nó thực hiện việc đóng mở đĩa van (cánh bướm) thông qua bộ điều khiển tay quay dạng vô lăng. Tùy theo hướng tác động của lực lên tay quay, đĩa van sẽ mở hoặc đóng.

Khi van ở trạng thái đóng hoàn toàn, cánh van sẽ nằm vuông góc với đường ống, kết hợp cùng thân van tạo ra độ kín nhất định, ngăn chặn lưu chất không bị rò rỉ từ một bên sang bên kia.

Khi quay vô lăng từ phải sang trái, cánh van sẽ từ từ chuyển động và mở dần. Khi đạt đến trạng thái mở hoàn toàn, cánh van sẽ tạo với thân van một góc 90 độ.

Để đóng van, chỉ cần quay vô lăng ngược lại theo chiều kim đồng hồ. Nhìn chung, quá trình đóng mở của van bướm nhựa tay quay rất đơn giản và dễ thao tác.

Ngoài trạng thái mở hoàn toàn và đóng hoàn toàn, người dùng có thể điều chỉnh góc mở của cánh van để kiểm soát lưu lượng dòng chảy. Tuy nhiên, nhà sản xuất khuyến cáo không nên sử dụng van trong trạng thái mở không hoàn toàn trong thời gian dài, vì áp lực dòng chảy tác động trực tiếp lên đĩa van sẽ gây mòn và có thể làm giảm tuổi thọ của van.

Các lưu ý khi lắp đặt và bảo dưỡng định kỳ van bướm nhựa tay quay

Để đảm bảo hiệu quả làm việc và kéo dài tuổi thọ của van bướm nhựa tay quay vô lăng trong quá trình sử dụng, cần lưu ý một số điểm sau trong quá trình lắp đặt và sử dụng:

• Trước khi lắp đặt, cần kiểm tra kích thước của van sao cho phù hợp với kích thước của đường ống trong hệ thống.
• Vệ sinh kỹ hai vị trí mối nối để loại bỏ bụi bẩn, đảm bảo chất lượng mối nối.
• Đặt van ở trạng thái mở 1/4 khi lắp đặt. Điều này giúp tránh làm ảnh hưởng đến đĩa van nếu vô tình xiết bu-lông quá chặt.
• Phần gioăng của van bướm nhô ra ngoài so với thân van, nên trong quá trình lắp đặt không cần sử dụng gioăng làm kín như đối với van cổng.

Sau khi lắp đặt và đưa vào sử dụng, cũng cần lưu ý bảo trì và một số điểm sau:

• Van bướm nhựa có khả năng chịu nhiệt độ, áp lực và va đập hạn chế, vì vậy không nên dùng cho hệ thống có các thông số này quá cao.
• Bộ điều khiển tay quay vận hành bằng sức người nên cần đặt van tại các vị trí rộng rãi, đủ không gian để thao tác đóng mở dễ dàng.
• Van có thể điều tiết lưu chất trong hệ thống, tuy nhiên để tránh ảnh hưởng đến tuổi thọ của đĩa và trục van, không nên sử dụng van bướm ở trạng thái điều tiết lưu lượng trong thời gian dài.
• Hộp số của van có các bánh răng trợ lực, nên cần bôi trơn các bánh răng thường xuyên để quá trình đóng mở đĩa van trở nên dễ dàng hơn.

Bảo dưỡng định kỳ van bướm nhựa PVC tay quay

Để đảm bảo van luôn hoạt động hiệu quả trong quá trình sử dụng, khách hàng nên chú ý bảo dưỡng van định kỳ, thay vì đợi đến khi xảy ra hư hỏng mới bảo dưỡng. Nhà sản xuất khuyến nghị nên bảo dưỡng và vệ sinh van mỗi 3-5 tháng.

• Kiểm tra các vị trí bu-lông: Sau một thời gian sử dụng, bu-lông có thể lỏng do tác động của điều kiện tự nhiên và có nguy cơ bị gỉ sét. Hãy kiểm tra và bôi dầu mỡ thường xuyên để giữ chúng chắc chắn và bền bỉ.
• Kiểm tra và bôi trơn hộp số: Đảm bảo các bánh răng trong hộp số luôn được bôi trơn đầy đủ để duy trì hoạt động êm ái và hiệu quả.
• Kiểm tra gioăng làm kín: Đảm bảo gioăng không bị rách, vì rách gioăng có thể dẫn đến rò rỉ lưu chất. Nếu phát hiện gioăng bị hư hỏng, cần khắc phục ngay để tránh sự cố.

Van bướm nhựa PVC tay quay làm việc trong môi trường nào?

Với những đặc điểm nổi bật và sự đa dạng về vật liệu chế tạo cũng như thương hiệu, van bướm tay quay có khả năng đáp ứng mọi nhu cầu sử dụng của khách hàng hiện nay.

Van phù hợp cho cả các môi trường làm việc cơ bản lẫn những môi trường có tính khắc nghiệt cao, như trong các ngành công nghiệp nặng.

• Hệ thống xử lý nước thải.
• Hệ thống nhà máy chế biến thực phẩm và đồ uống.
• Hệ thống đường ống phòng cháy chữa cháy (PCCC) trong các tòa nhà cao tầng, nhà máy và xí nghiệp.
• Đường ống vận chuyển xăng, dầu, khí đốt và hóa chất.
• Lĩnh vực thủy lợi, bao gồm các trạm bơm và nhà máy thủy điện.

Nhờ khả năng đáp ứng tốt trong các môi trường khác nhau, van bướm tay quay là lựa chọn phù hợp cho nhiều ứng dụng công nghiệp.
