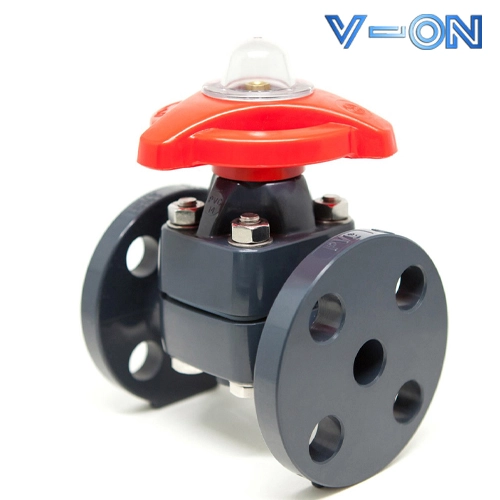

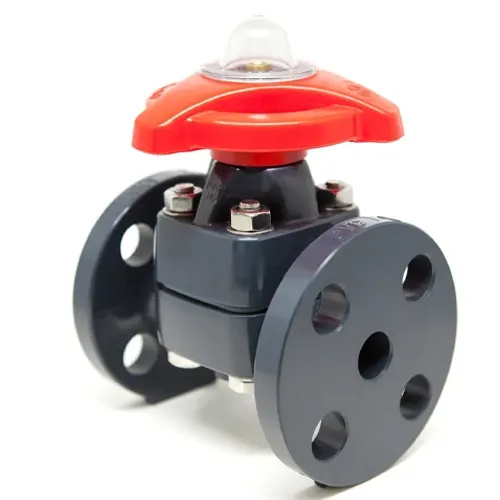

Van màng nhựa Asahi DN25

Van màng nhựa Asahi DN25 hiện đang là một trong những dòng van màng chất lượng cao được V-ON phân phối rộng rãi trên thị trường. Đây là thiết bị van công nghiệp chuyên dụng, được thiết kế đặc biệt để hoạt động hiệu quả trong các môi trường chứa hóa chất.

Dòng van này không chỉ nổi bật bởi thiết kế hiện đại mà còn bởi chất liệu nhựa cao cấp, mang lại độ bền và khả năng chống ăn mòn vượt trội. Dưới đây, chúng tôi sẽ giới thiệu chi tiết hơn về những ưu điểm và ứng dụng của van màng nhựa Asahi DN25 để bạn có cái nhìn tổng quan nhất.

Giới thiệu van màng nhựa Asahi DN25

Van màng nhựa Asahi DN25 là loại van được sản xuất bởi hãng Asahi đến từ Nhật Bản, một thương hiệu nổi tiếng và phổ biến tại thị trường Việt Nam. Sản phẩm này được thiết kế chuyên dụng cho các hệ thống hóa chất, hệ thống có độ nhớt cao hoặc khả năng oxy hóa mạnh.

Van màng nhựa Asahi DN25 có thiết kế đặc biệt với màng ngăn làm từ chất liệu nhựa dẻo, có tính đàn hồi cao. Màng ngăn được gắn với chốt đẩy và chốt nối, trong đó chốt đẩy liên kết với cần van, cho phép chuyển động lên xuống để đóng hoặc mở dòng chảy. Trong tiếng Anh, loại van này được gọi là Diaphragm Valve, dùng để ngắt hoặc điều tiết dòng lưu chất.

Van màng nhựa Asahi DN25 phù hợp với hệ thống ống có đường kính phi 34mm (tương đương 1 inch). Hai đầu van sử dụng kiểu kết nối rắc co, giúp việc lắp đặt nhanh chóng và tiện lợi. Quá trình vận hành đóng/mở của van được thiết kế theo tiêu chuẩn nghiêm ngặt nhằm đảm bảo hiệu quả và an toàn.

Tất cả các loại van màng trước khi xuất khẩu đều trải qua quá trình kiểm định nghiêm ngặt. Các nhà cung cấp cam kết sản phẩm đạt độ kín khít tuyệt đối cùng các tiêu chuẩn kỹ thuật cần thiết. Van màng nhựa Asahi DN25 thường được ứng dụng trong các ngành công nghiệp thực phẩm sạch và các hệ thống hóa chất có tính ăn mòn cao.

Thông số kỹ thuật

• Model: V14MHFTF1, TYPE14
• Vật liệu thân van: UPVC, CPVC, PP, PVDF
• Màng van: EPDM, PTFE, IIR, NBR, CSM, CPE, FKM, VIFLON
• Trục van: Inox (thép không gỉ)
• Vòng đệm làm kín: EPDM, FPM (VITON)
• Kích thước: DN25, Φ34mm, 1 inch
• Áp lực làm việc tối đa: 10 kgf/cm²
• Nhiệt độ làm việc: -40°C đến 90°C
• Loại van: Van tay quay
• Kiểu kết nối: Rắc co
• Môi trường làm việc: Hóa chất, nước sạch, axit,…
• Xuất xứ: Asahi – Nhật Bản

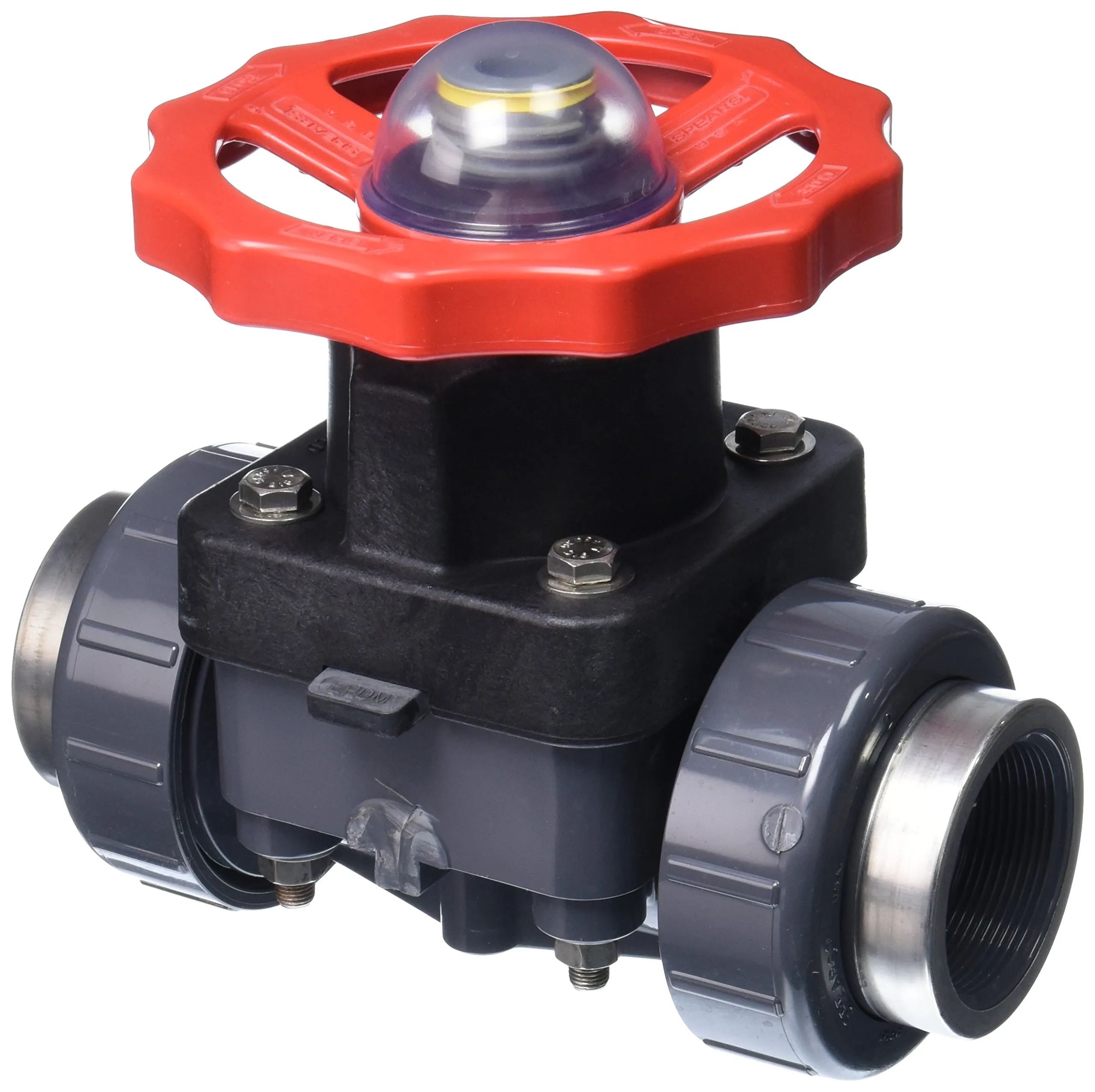

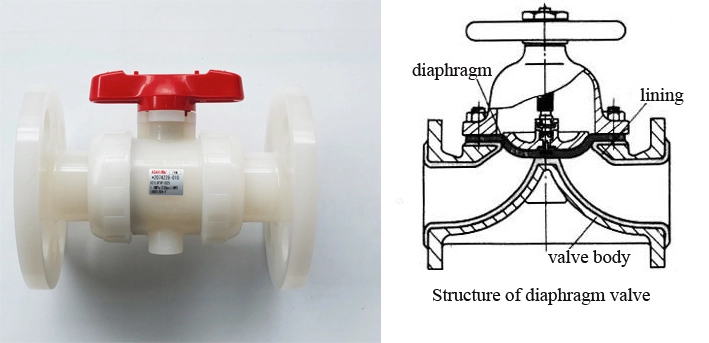

Cấu tạo van màng nhựa Asahi DN25

Van màng nhựa Asahi DN25 có thiết kế nhỏ gọn, tương tự như các dòng van khác nhưng sở hữu cấu tạo riêng biệt để phù hợp với nhiều môi trường làm việc khác nhau. Cấu tạo chung của dòng van này bao gồm các thành phần chính sau:

1. Thân van:

Thiết kế dạng tam giác ngược, tạo thành vách ngăn ở đỉnh.

Thân van được làm từ nhựa chịu hóa chất cao cấp, giúp chống lại tác động của các môi trường hóa chất mạnh.

Hai đầu kết nối trên thân van có thể là loại nối rắc co hoặc nối bích, mang lại sự tiện lợi trong lắp đặt.

2. Màng van:

Bên trong thân van được trang bị một màng ngăn làm từ cao su có độ đàn hồi cao.

Đĩa van nằm ngang trên đỉnh hình chữ V ngược, là bộ phận duy nhất cho phép dòng chảy đi qua khi van mở.

3. Trục van:

Được làm từ thép không gỉ (inox 304 hoặc inox 316), có khả năng chống ăn mòn tốt.

Trục van liên kết trực tiếp với màng ngăn, giúp điều khiển hoạt động lên xuống của màng khi van được đóng/mở.

4. Gioăng làm kín:

Sử dụng vật liệu chịu lực và ma sát cao, đảm bảo độ kín khít tuyệt đối khi van hoạt động.

Gioăng giúp ngăn chặn rò rỉ dòng chảy trong quá trình vận hành.

5. Bộ điều khiển:

Van được vận hành thông qua tay quay vô lăng, hoạt động tương tự như các dòng van cầu hơi, giúp người dùng dễ dàng thao tác đóng/mở.

Cách vận hành van màng Asahi

Van màng Asahi hoạt động dựa trên nguyên tắc đóng/mở theo chuyển động lên xuống của màng van, cho phép kiểm soát dòng chảy một cách dễ dàng và hiệu quả.

Nguyên lý hoạt động

Màng van có vai trò chính trong việc điều tiết dòng chảy, thực hiện nhiệm vụ mở hoặc chặn đường đi của chất lỏng. Khi vận hành, người dùng chỉ cần xoay vô lăng để điều chỉnh trạng thái van: Xoay vô lăng từ phải sang trái: Van mở, cho phép dòng chảy đi qua. Xoay vô lăng từ trái sang phải: Van đóng, ngăn chặn dòng chảy.

Lưu ý khi vận hành

Không tác động lực quá mạnh khi xoay vô lăng, tránh làm kẹt hoặc gây hư hại màng ngăn bên trong. Đảm bảo vận hành nhẹ nhàng, đúng hướng để duy trì độ bền và hiệu suất làm việc của van.

Đặc điểm van màng nhựa Asahi DN25

Dựa trên cấu tạo và cơ chế vận hành đơn giản, van màng nhựa Asahi sở hữu một số đặc điểm nổi bật. Những đặc điểm này được chia thành hai nhóm chính: về cấu tạo và về kỹ thuật. Cụ thể như sau:

Đặc điểm về cấu tạo

• Thiết kế gọn nhẹ: Với kích thước nhỏ gọn, van màng dễ dàng lắp đặt ở các vị trí chật hẹp, tiết kiệm không gian và diện tích cho hệ thống.
• Chất liệu nhựa: Nhờ được làm từ chất liệu nhựa, van không xảy ra các phản ứng oxy hóa khi làm việc trong hệ thống, đặc biệt phù hợp với các môi trường hóa chất mạnh.
• Thiết kế thân van và màng van: Cấu tạo ngang tương tự van cầu, nhưng đĩa van làm từ cao su có độ đàn hồi cao, đảm bảo khả năng nén chặt và kín khi đóng.
• Tay xoay dễ sử dụng: Việc đóng mở van cần thực hiện nhẹ nhàng để tránh làm hỏng màng van. Tay xoay được thiết kế dạng vô lăng giống như van cổng hoặc van cầu, giúp việc đóng mở trở nên đơn giản và nhanh chóng.
• Vạch chia trên tay xoay: Phần tay quay được tích hợp các vạch chia rõ ràng, hỗ trợ người dùng nhận biết vị trí của đĩa van một cách dễ dàng.

Đặc điểm về kỹ thuật

Ngăn chặn hoàn toàn sự rò rỉ nước từ đường ống.

Kết nối với đường ống kích thước phi 34mm, tương ứng 1″.

Van màng nhựa vận hành ổn định ở áp suất P = 200 psi và nhiệt độ t = -40 – 90°C.

Áp suất thủy tĩnh có thể gây giới hạn cho hoạt động của màng ngăn.

Các kích thước van từ DN40 trở xuống sử dụng kiểu kết nối rắc co.

Travel stop (các chốt nối) được bố trí bên trong để bảo vệ màng van.

Chỉ báo vị trí của van rõ ràng và dễ quan sát.

Hoạt động của van màng nhựa Asahi DN25

Với thiết kế và cấu tạo đặc trưng, van màng nhựa Asahi được ứng dụng rộng rãi trong nhiều môi trường làm việc sạch sẽ và khắt khe. Dưới đây là các ứng dụng điển hình:

Van màng được sử dụng trong các nhà máy chế biến thực phẩm, sản xuất dược phẩm, và mỹ phẩm.

Đặc biệt phù hợp cho các hệ thống xử lý hóa chất và môi trường có tính ăn mòn cao.

Van màng nhựa thường được gọi là “van hóa chất” do khả năng làm việc ưu việt trong môi trường hóa chất.

Được ứng dụng trong các ngành công nghệ sinh học và kiểm soát lưu lượng dòng chảy.

Ngoài ra, van còn được sử dụng trong các lĩnh vực liên quan đến phản ứng điện hạt nhân.

Địa điểm cung cấp van màng nhựa Asahi DN25 chất lượng – giá rẻ

Trên đây là những thông tin cơ bản về dòng van màng nhựa Asahi DN25 mà chúng tôi đang phân phối trên thị trường van công nghiệp. Ngoài sản phẩm này, chúng tôi còn cung cấp các loại van màng nhựa khác như Hershey – Đài Loan, Sufa – Đài Loan,…

Bên cạnh đó, chúng tôi còn có sẵn nhiều dòng van nhựa khác như van bướm nhựa, van bi nhựa với chất lượng đảm bảo. Hàng hóa được nhập khẩu trực tiếp với số lượng lớn, mang đến cho khách hàng mức giá cạnh tranh và chính sách ưu đãi tốt nhất.
