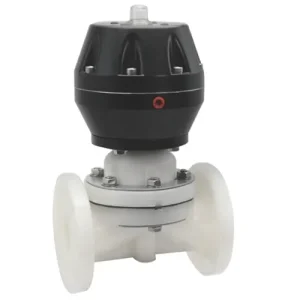

Van màng nhựa điều khiển khí nén
Van màng điều khiển khí nén là gì?
Van màng điều khiển khí nén là một loại van màng hoạt động dựa trên nguồn khí nén áp suất từ 3 – 8 bar để thực hiện việc đóng hoặc mở. Cơ chế này giúp van hoạt động linh hoạt và hiệu quả trong các hệ thống.
Là một dạng van tự động, van màng khí nén thường được sử dụng trong các hệ thống xử lý hóa chất, chất ăn mòn, và quy trình sản xuất công nghiệp. Do đó, loại van này còn được biết đến với tên gọi phổ biến là “van hóa chất.”
Hiện tại, V-ON cung cấp đa dạng các loại van hóa chất với nhiều chất liệu và thương hiệu khác nhau, nhằm đáp ứng tối đa nhu cầu sử dụng của khách hàng.
Ứng dụng của van màng khí nén
Dòng van màng được thiết kế đặc biệt để lắp đặt trong các hệ thống đường ống chứa hóa chất hoặc chất có tính oxy hóa. Chúng chủ yếu được ứng dụng trong các hệ thống sản xuất và cung cấp nước, cũng như điều tiết chất lỏng trong các nhà máy công nghiệp.
Một số ứng dụng phổ biến bao gồm:
Nhà máy sản xuất thực phẩm và đồ uống: Sữa, bia, rượu.
Nhà máy xử lý nước: Nước sạch và nước sinh hoạt.
Nhà máy sản xuất hóa chất và sản phẩm tiêu dùng: Vi sinh, hóa chất, sút ăn da, xà bông, sữa tắm.
Nhà máy công nghiệp khác: Sản xuất giấy, may mặc, dược phẩm, mỹ phẩm.
Cấu tạo và nguyên lý hoạt động của van màng nhựa khí nén

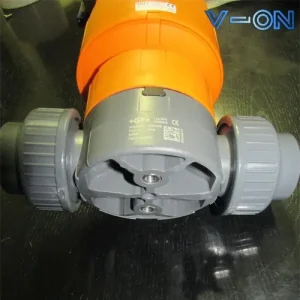

Cấu tạo và nguyên lý hoạt động của van màng điều khiển khí nén

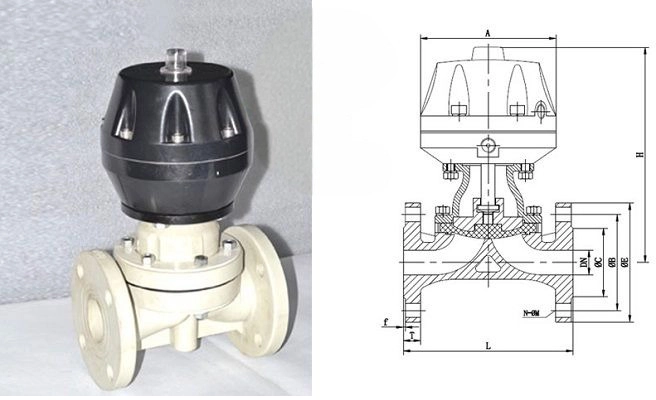

Van màng điều khiển khí nén gồm hai thành phần chính:
Phần van màng: Kết nối dạng rắc co hoặc mặt bích thông dụng.
Phần điều khiển khí nén: Động cơ điều khiển bằng khí nén.
Công thức cấu tạo cơ bản của van:
Van màng điều khiển khí nén = Phần van màng + Động cơ piston điều khiển khí.
Hãy cùng tìm hiểu chi tiết về từng phần cấu tạo của van này.

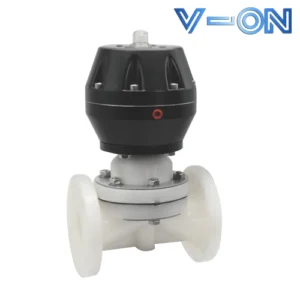

Phần động cơ khí nén

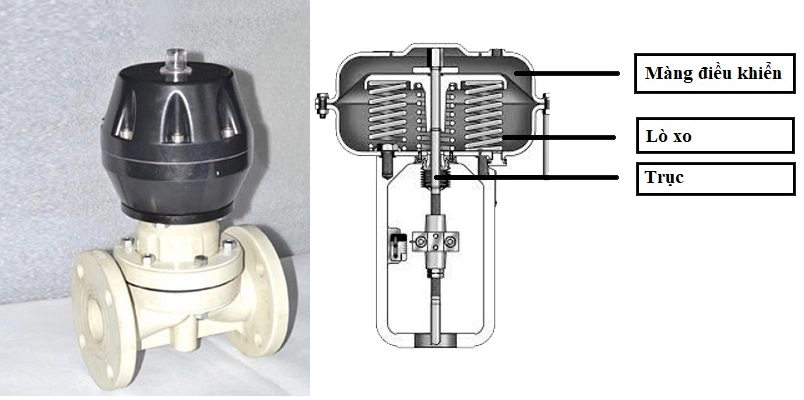

Động cơ khí nén của van màng hóa chất được thiết kế theo từng model, phù hợp với các kích thước khác nhau của van. Các thông số được đo đạc và chế tạo chính xác để đảm bảo sự liên kết hoàn hảo với thân van, giúp van vận hành hiệu quả.
Chất liệu: Đầu khí nén được làm từ hợp kim nhôm, có độ bền cao, khả năng chống ăn mòn và chịu áp lực tốt.
Cấu tạo: Là bộ truyền động tác động đơn, gồm hai thành phần chính: màng và lò xo. Bộ truyền động hoạt động dựa trên sự di chuyển lên xuống của màng, kết hợp với lực đàn hồi của lò xo để thực hiện thao tác đóng/mở van.
Phần động cơ khí nén thuộc loại truyền động dạng màng, được đánh giá phổ biến hơn so với bộ truyền động piston nhờ tính hiệu quả và giá thành hợp lý.
Phân loại: Có hai loại bộ điều khiển khí nén dạng màng:
- Bộ điều khiển cho van thường đóng (NC).
- Bộ điều khiển cho van thường mở (NO).

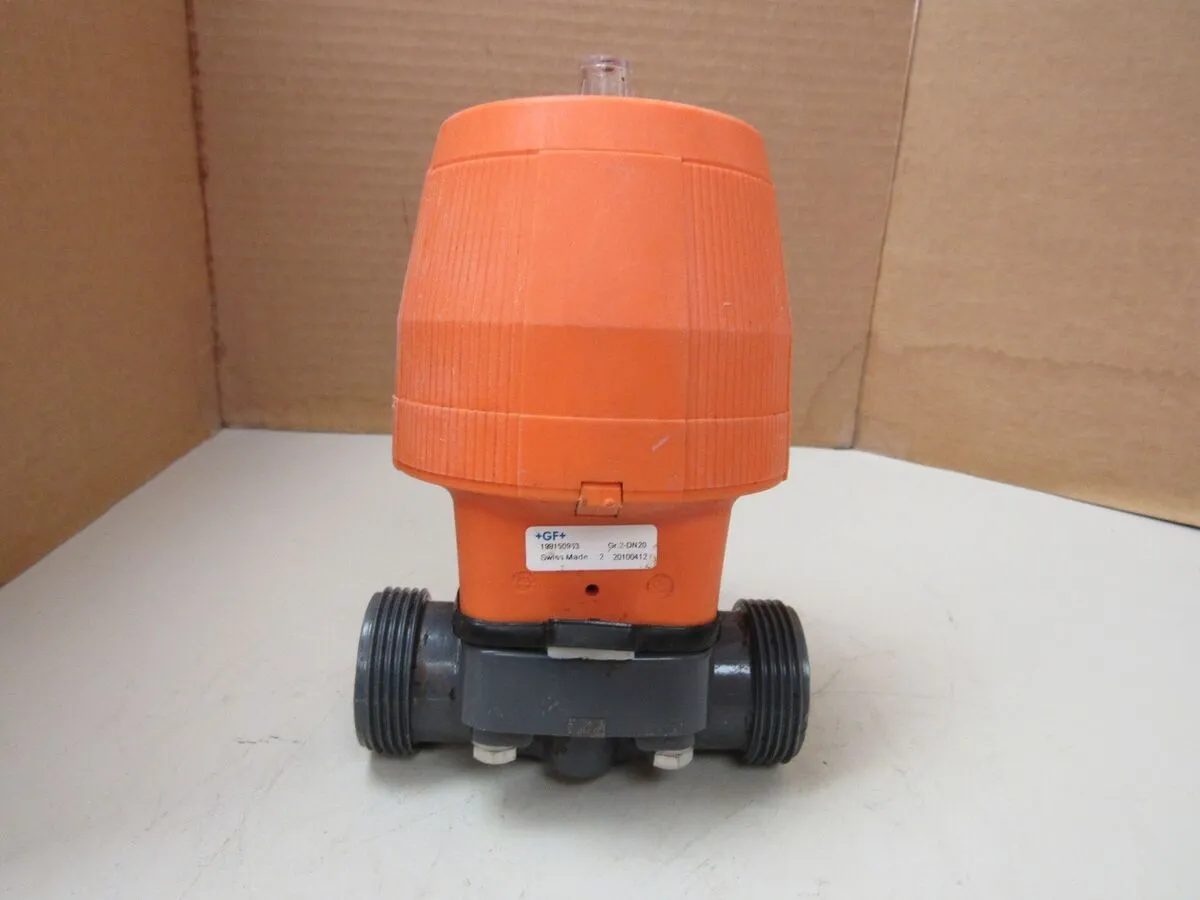

Phần động cơ khí nén

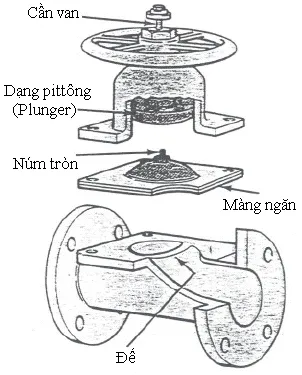

Phần van màng
Phần thân van là loại van công nghiệp hoạt động dựa trên cơ chế đóng mở thông qua chuyển động nâng lên và hạ xuống. Đĩa van được thiết kế nằm ngang, với tiết diện bên trong nhỏ gọn, giúp van hoạt động hiệu quả trong các môi trường chứa hóa chất hoặc dòng lưu chất lỏng.
- Chất liệu: Van màng được sản xuất từ nhiều loại vật liệu khác nhau như nhựa, inox, thép, gang… nhằm đáp ứng các yêu cầu sử dụng trong nhiều môi trường khác nhau.
- Kiểu kết nối: Có hai kiểu kết nối phổ biến là kết nối mặt bích và kết nối rắc co, phù hợp với đa dạng hệ thống đường ống.
Phần van mang

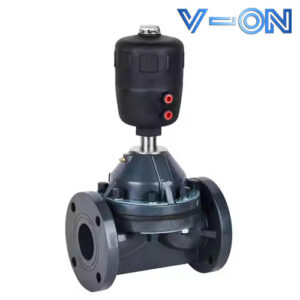

Nguyên lý hoạt động của van màng điều khiển khí nén tuyến tính

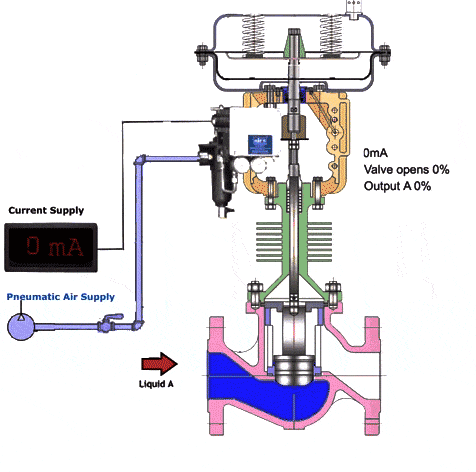

Van màng điều khiển khí nén hoạt động theo chu trình tự động, sử dụng áp lực khí nén trong khoảng 3 – 8 bar để điều tiết việc đóng/mở. Quá trình diễn ra như sau:
Cấp khí nén: Nguồn khí nén được truyền vào bộ điều khiển của van.
Tác động lên màng điều khiển: Khí nén tạo áp lực lên màng điều khiển, làm màng di chuyển.
Nén lò xo: Sự di chuyển của màng khiến lò xo bị nén lại.
Chuyển động của đĩa van: Lực tác động từ khí nén và lò xo sẽ điều khiển đĩa van nâng lên hoặc hạ xuống theo trục van, thực hiện quá trình đóng/mở dòng chảy một cách chính xác và hiệu quả.
Thông số kỹ thuật của van màng khí nén
| Thông số | Van màng nhựa | Van màng kim loại |
| Chất liệu | Nhựa PVC, uPVC, PPH | Inox, gang WCB |
| Áp lực làm việc | 1 – 4 bar | 3 – 8 bar |
| Kết nối | Mặt bích, rắc co | Mặt bích, kẹp clamp, ren |
| Nhiệt độ làm việc | 10°C – 60°C | -10°C – 220°C |
| Môi trường sử dụng | Hóa chất lỏng, axit, sút, dầu nhớt | Hóa chất, nước, vi sinh |
| Hạn chế | Không phù hợp với môi trường bột hoặc nhiệt độ cao | |
| Màng van | Màng cao su, màng piston, màng PTFE | |
| Xuất xứ | China, Taiwan |
Các Loại Van Màng Điều Khiển Khí Nén Hiện Nay
Van màng điều khiển khí nén là một trong những dòng van chuyên dụng dành cho hóa chất và các hệ chất lỏng. Dòng van này có nhiều chủng loại với sự đa dạng về chất liệu và thiết kế. Để giúp bạn hiểu rõ hơn, chúng tôi sẽ giới thiệu một số loại van phổ biến hiện nay.
Phân Loại Theo Cơ Chế Vận Hành
Dựa trên nguyên lý hoạt động, van màng điều khiển khí nén được chia thành hai loại chính:
- Van màng khí nén thường mở
- Van màng khí nén thường đóng

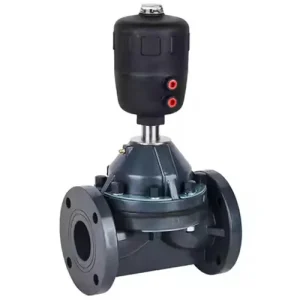

Van Màng Khí Nén Thường Mở
Loại van này có cấu trúc luôn ở trạng thái mở khi không có tác động từ khí nén. Tuy nhiên, trên thực tế, van thường mở ít được sử dụng trong các hệ thống vận hành.

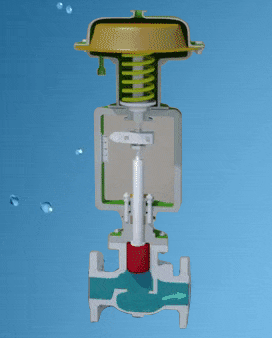

Cơ chế hoạt động của van thường mở như sau: khi khí nén được cấp vào bộ điều khiển, màng van sẽ bị đẩy xuống, khiến van đóng lại và ngăn chặn dòng chảy. Bộ điều khiển khí nén của loại van này có màng van đặt phía trên lò xo.
Van Màng Khí Nén Thường Đóng
Đối với dòng van thường đóng, chúng hoạt động như một cơ chế khóa dòng chảy. Khi khí nén được cấp vào bộ điều khiển, áp suất khí sẽ tác động lên màng van, làm lò xo bị nén và kéo trục van lên, giúp van mở ra cho dòng lưu chất đi qua.
Khi ngừng cấp khí nén, lò xo sẽ trở lại trạng thái ban đầu, kéo màng van xuống để đóng dòng chảy.

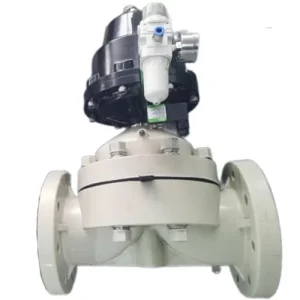

Phân Loại Theo Kiểu Kết Nối
Hiện nay, van màng điều khiển khí nén có ba phương pháp lắp đặt chính:

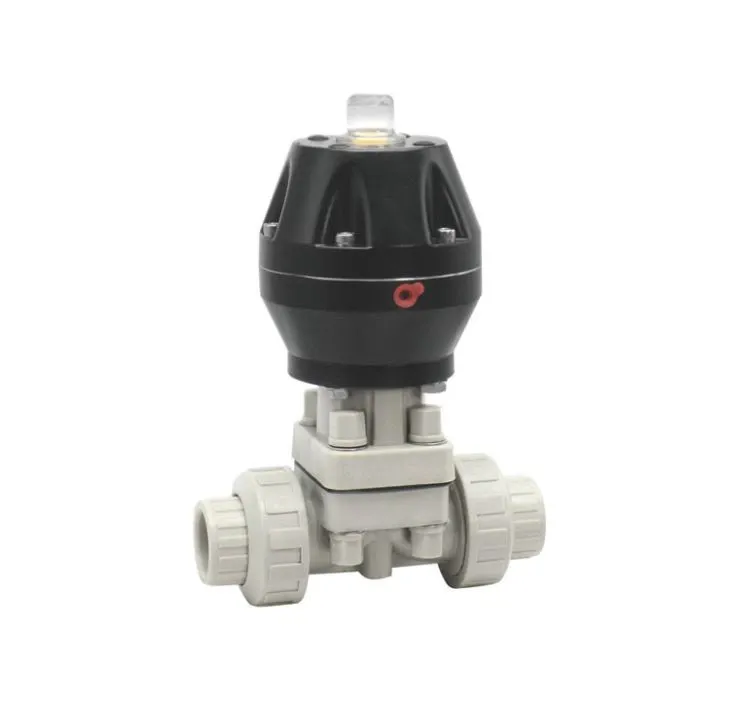

Lắp Nối Rắc Co
Dòng van này có kích thước từ phi 13 – phi 60, với một đầu ren giúp vặn chặt vào hệ thống và đầu còn lại được dán keo trực tiếp vào đường ống.
Ưu điểm của phương pháp này là kích thước nhỏ gọn, dễ dàng vận chuyển, giá thành hợp lý và thuận tiện cho việc bảo trì, sửa chữa.
Lắp Mặt Bích
Van màng kết nối với đường ống thông qua mặt bích. Cơ chế hoạt động của loại van này tương tự như các dòng khác, giúp kiểm soát và điều tiết dòng chảy.
Bên trong khoang van có một vách ngăn với lỗ thoát để lưu chất dễ dàng đi qua. Phía trên là đĩa van, có nhiệm vụ đóng mở dòng chảy.
Lắp Kẹp Clamp
Dòng van này thường có thân làm bằng inox và chủ yếu được ứng dụng trong các hệ thống vi sinh, ngành thực phẩm, dược phẩm và thức ăn chăn nuôi.
Dưới đây là phiên bản viết lại với từ ngữ thay đổi nhưng vẫn giữ nguyên ý nghĩa:
Ưu và nhược điểm của van màng điều khiển khí nén
Trước khi lắp đặt và sử dụng van màng điều khiển khí nén, chúng ta nên tìm hiểu về những ưu điểm và hạn chế của thiết bị này.
Ưu điểm của van màng khí nén
Van màng vận hành bằng khí nén sở hữu nhiều lợi thế đáng chú ý:
Khả năng đóng/mở dòng khí nén nhanh chóng, chính xác, giúp kiểm soát lưu lượng hiệu quả.
Thiết kế đơn giản, thuận tiện cho quá trình lắp đặt và sử dụng ở nhiều vị trí làm việc khác nhau.
Dễ dàng điều chỉnh dòng chảy của lưu chất, đáp ứng đa dạng yêu cầu sử dụng.
Hành trình đóng/mở của van tương đối ngắn, giúp nâng cao hiệu suất vận hành.
Đĩa van không gắn trực tiếp vào thân van, trong một số trường hợp có thể hoạt động như một van một chiều ngăn dòng khí nén.
Vận hành bằng khí nén giúp đảm bảo an toàn cao cho người sử dụng.
Nhược điểm của van màng khí nén
Mặc dù có nhiều ưu điểm nổi bật, nhưng dòng van này vẫn tồn tại một số hạn chế nhất định:
Chuyển động của đĩa van cần biên độ lớn hơn so với các loại van khác như van bi hay van bướm.
Giá thành của van màng thường cao hơn so với một số dòng van công nghiệp khác.
Tốc độ đóng/mở của màng van chậm hơn, đồng thời bộ điều khiển khí nén có thể bị hư hỏng nếu chịu áp suất quá lớn.
Áp suất lưu chất qua van bị suy giảm đáng kể, đặc biệt nếu so sánh với van cổng, van màng có độ thất thoát áp suất cao hơn.
Một số bộ phận như đĩa van, gioăng, phớt có thể bị ăn mòn do tiếp xúc thường xuyên với lưu chất.
Một số loại van màng do công ty V-ON cung cấp

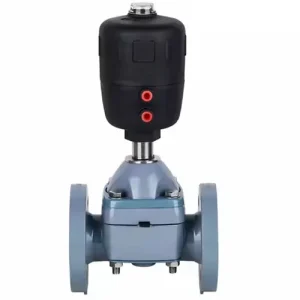

Van màng Sufa VP640FH

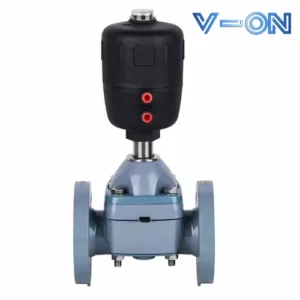

Van màng nhựa Sufa model VP640FH chuyên dùng cho các hệ thống chứa hóa chất và môi trường ăn mòn. Sản phẩm được nhập khẩu trực tiếp từ Trung Quốc, với phần thân làm từ PVC, UPVC, CPVC. Trục van sử dụng chất liệu inox, giúp tăng khả năng chống ăn mòn hiệu quả.
Là một trong những mẫu van được tìm kiếm nhiều, VP640FH có dải kích thước từ DN10 đến DN200, hỗ trợ cả hai kiểu kết nối là ren và mặt bích.
Van màng Hershey VP710
Van màng Hershey là một trong những dòng van màng nhựa phổ biến hiện nay. Thương hiệu Hershey có xuất xứ từ Đài Loan, với thiết kế kết nối bích và đa dạng về mẫu mã. Nhờ những đặc điểm này, sản phẩm được nhiều khách hàng tin dùng.

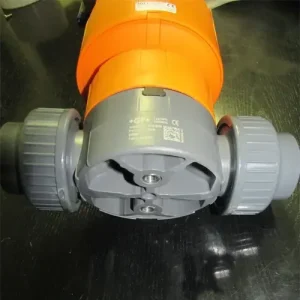

Van màng Asahi

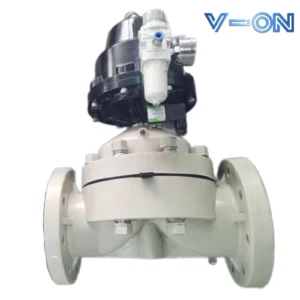

Van màng Asahi chủ yếu được sản xuất từ nhựa PPH và PP, thích hợp cho các hệ thống làm việc trong môi trường có nồng độ cao. Thân van có thể chịu nhiệt lên tới 90°C và phù hợp với hóa chất PAC 30%.
