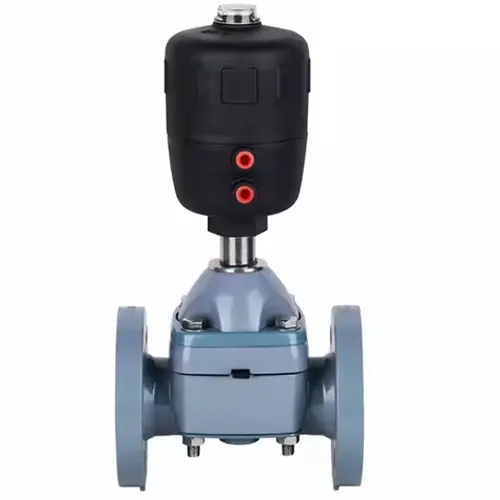

Van màng nhựa điều khiển khí nén cPVC

Giới thiệu van màng nhựa điều khiển khí nén cPVC

Van màng nhựa điều khiển khí nén cPVC là loại van sử dụng khí nén để điều khiển màng van, giúp kiểm soát dòng chảy của chất lỏng hoặc khí trong hệ thống ống dẫn. Van được làm từ nhựa cPVC (chlorinated polyvinyl chloride) có khả năng chịu nhiệt và chống ăn mòn cao, thích hợp cho các môi trường hóa chất khắc nghiệt.

Van màng nhựa cPVC có nhiệm vụ đóng, mở hoặc điều chỉnh lưu lượng chất lỏng trong hệ thống dẫn. Do sử dụng khí nén để vận hành, van giúp tăng độ chính xác và tốc độ điều khiển, giảm thiểu sự can thiệp của con người. Nó thường được dùng trong các hệ thống yêu cầu độ sạch cao và an toàn khi làm việc với hóa chất độc hại.

Nhựa cPVC (Chlorinated Polyvinyl Chloride) là phiên bản nâng cấp của PVC, có thêm nguyên tử clo trong cấu trúc phân tử, giúp tăng khả năng chịu nhiệt và hóa chất. Nhựa này có thể chịu nhiệt độ lên tới 90-100°C, chống ăn mòn tốt với axit, bazơ, và dung môi công nghiệp, đồng thời có độ bền cơ học cao hơn PVC thông thường. Van thường được ứng dụng rộng rãi trong các hệ thống xử lý nước, nước thải, hóa chất và nhược phẩm…

V-ON tự hào là một trong những nhà cung cấp các dòng van nhựa hàng đầu Việt Nam, nhất là đối với dòng van màng nhựa điều khiển khí nén này. Mua hàng liên hệ ngay với V-ON chúng tôi qua: 0387.930.554.

Thông số kỹ thuật van màng nhựa điều khiển khí nén cPVC

• Kích thước: DN15 – DN200 (1/2″ – 8″)
• Vật liệu thân: Nhựa cPVC
• Vật liệu màng: EPDM, PTFE, FKM
• Kiểu kết nối: Mặt bích, rắc co, ren
• Áp suất làm việc: 0.4 – 10 bar
• Nhiệt độ làm việc: -10°C đến 95°C
• Loại điều khiển: Tác động đơn / tác động kép
• Áp suất khí nén: 3 – 8 bar
• Tiêu chuẩn: ANSI, JIS, DIN, ISO 9001, CE
• Ứng dụng: Xử lý nước, hóa chất, thực phẩm, dược phẩm, công nghiệp bán dẫn.

Ứng dụng van màng nhựa điều khiến khí nén cPVC

Dòng van màng đặc trưng được sử dụng trong các hệ thống đường ống dẫn hóa chất và oxi hóa. Chúng chủ yếu được lắp đặt trong các hệ thống sản xuất, cung cấp nước, và điều tiết chất lỏng trong các nhà máy.

• Nhà máy sản xuất sữa, bia, rượu.
• Nhà máy xử lý nước sạch và nước sinh hoạt.
• Nhà máy sản xuất vi sinh, hóa chất, sút ăn da, xà bông, sữa tắm.
• Nhà máy sản xuất giấy, dệt may, dược phẩm và mỹ phẩm.
• Xử lý nước và nước thải
• Công nghiệp hóa chất
• Thực phẩm và dược phẩm
• Năng lượng và khai khoáng



Cấu tạo của van màng nhựa điều khiển khí nén cPVC

Cấu tạo

Van màng nhựa điều khiển khí nén cPVC có thiết kế đặc biệt để vận hành hiệu quả trong môi trường hóa chất và nhiệt độ cao. Các thành phần chính bao gồm:

1. Thân van: Làm từ nhựa cPVC, có độ bền cơ học cao và khả năng chịu hóa chất vượt trội.
2. Màng van: Được làm từ vật liệu đàn hồi (EPDM, PTFE) hoặc nhựa đặc biệt, có khả năng chống ăn mòn và chịu áp suất.
3. Bộ truyền động khí nén: Bao gồm xi-lanh khí nén, piston, và các van điều khiển, giúp điều chỉnh tự động đóng/mở van thông qua áp lực khí.
4. Nắp van: Che chắn bộ truyền động, bảo vệ các thành phần bên trong.
5. Cổng kết nối: Thiết kế dạng mặt bích, rắc co hoặc ren, dễ dàng lắp đặt vào hệ thống đường ống.
6. Các chi tiết phụ trợ: Ốc vít, vòng đệm, lò xo hỗ trợ hoạt động chính xác và bền bỉ.



Nguyên lý hoạt động

Nguyên lý hoạt động của van màng nhựa cPVC dựa trên sự di chuyển của màng van được điều khiển bởi áp lực khí nén. Quá trình này cho phép van thực hiện chức năng đóng, mở hoặc điều tiết dòng chảy một cách chính xác và hiệu quả.

Trạng thái đóng:
Khi không có khí nén, màng van sẽ ép sát vào gờ (hoặc thân van trong thiết kế không gờ), chặn hoàn toàn dòng chảy qua van. Trong trường hợp van tác động kép, khí nén có thể được cấp vào phía ngược lại để tạo áp lực ép màng van xuống, giữ van ở trạng thái đóng.

Trạng thái mở:
Khi khí nén được cấp vào bộ truyền động (actuator), piston sẽ di chuyển, nâng màng van lên khỏi vị trí đóng. Điều này tạo không gian cho dòng chảy lưu thông qua van. Sự di chuyển của màng van đảm bảo khả năng điều tiết dòng chảy mượt mà, phù hợp với các yêu cầu vận hành khác nhau.

Phân loại theo cơ chế tác động:

• Van tác động đơn (Single Acting):
  • Thường đóng (Normally Closed): Khi cấp khí nén, piston đẩy màng van lên, mở dòng chảy. Khi ngừng cấp khí, lò xo bên trong bộ truyền động sẽ đẩy piston trở lại vị trí ban đầu, ép màng van xuống và đóng van.
  • Thường mở (Normally Open): Cơ chế hoạt động ngược lại. Khi cấp khí nén, piston ép màng van xuống, đóng van. Khi ngừng khí nén, lò xo đưa piston về vị trí ban đầu, kéo màng van lên và mở dòng chảy.
• Van tác động kép (Double Acting):
  Van này yêu cầu khí nén để thực hiện cả hai trạng thái mở và đóng. Khí nén được cấp vào hai phía của xi lanh để điều khiển piston di chuyển theo hướng mong muốn, giúp kiểm soát dòng chảy một cách chính xác hơn so với van tác động đơn.



Ưu điểm và nhược điểm của van màng nhựa điều khiển khí nén cPVC

Ưu điểm

Khả năng chịu hóa chất tốt:
Van màng nhựa cPVC có khả năng chống lại nhiều loại hóa chất ăn mòn, đặc biệt là trong các ứng dụng xử lý hóa chất, nước thải và công nghiệp thực phẩm. Cấu tạo từ cPVC giúp van bền vững trong môi trường khắc nghiệt.

Chịu nhiệt độ cao:
Với khả năng chịu nhiệt tốt hơn PVC thông thường, van màng nhựa cPVC có thể hoạt động ổn định ở các nhiệt độ cao, phù hợp với các hệ thống công nghiệp yêu cầu điều kiện nhiệt độ khắc nghiệt.

Vận hành tự động:
Van được điều khiển bằng khí nén, giúp quá trình đóng/mở van trở nên nhanh chóng, chính xác và tự động. Điều này tiết kiệm thời gian và công sức so với các loại van cơ học truyền thống.

Khả năng kín tuyệt vời:
Màng van có thể đóng chặt, ngăn chặn rò rỉ và giúp duy trì môi trường làm việc an toàn, đặc biệt là khi làm việc với các chất lỏng có tính ăn mòn cao.

Dễ dàng bảo trì và thay thế:
Thiết kế đơn giản giúp việc bảo trì và thay thế các bộ phận dễ dàng, tiết kiệm chi phí và thời gian.

Đa dạng trong ứng dụng:
Van có thể được sử dụng trong nhiều lĩnh vực khác nhau, từ xử lý nước, hóa chất, thực phẩm, đến ngành công nghiệp dược phẩm và giấy.

Nhược điểm

Khả năng chịu áp lực thấp hơn các loại van kim loại:
Mặc dù van màng nhựa cPVC có thể chịu được áp suất nhất định, nhưng với những hệ thống yêu cầu áp lực cao, van kim loại vẫn là sự lựa chọn tốt hơn vì chúng có khả năng chịu được áp lực lớn hơn.

Khả năng mài mòn hạn chế:
Màng van có thể bị mài mòn trong quá trình sử dụng lâu dài, đặc biệt là trong các ứng dụng có dòng chảy có chứa các chất rắn hoặc vật liệu mài mòn. Điều này có thể yêu cầu bảo dưỡng thường xuyên hoặc thay thế màng van.

Độ bền vật liệu giới hạn:
Mặc dù cPVC có độ bền cao, nhưng trong một số điều kiện môi trường khắc nghiệt (như tiếp xúc với nhiệt độ cực cao hoặc các hóa chất đặc biệt), vật liệu này có thể bị degrade nhanh chóng so với các vật liệu kim loại.

Yêu cầu nguồn cung cấp khí nén:
Van màng nhựa điều khiển khí nén yêu cầu một nguồn cung cấp khí nén ổn định và đáng tin cậy. Nếu nguồn khí nén bị gián đoạn, việc vận hành van sẽ bị ảnh hưởng, gây trì hoãn hoặc ngừng hoạt động của hệ thống.

Chi phí đầu tư ban đầu cao hơn:
Mặc dù van màng nhựa cPVC có tuổi thọ cao và tiết kiệm chi phí bảo trì, nhưng chi phí đầu tư ban đầu cho các hệ thống điều khiển khí nén có thể cao hơn so với các loại van cơ khí truyền thống.

Lưu ý khi mua và lắp đặt van màng nhựa điều khiển khí nén cPVC

Lưu ý khi mua

Chọn đúng kích thước và kiểu kết nối: Đảm bảo van có kích thước phù hợp với hệ thống ống của bạn (đường kính, áp suất, nhiệt độ). Lựa chọn kiểu kết nối phù hợp như ren, mặt bích hay dán keo, tùy thuộc vào yêu cầu của hệ thống.

Kiểm tra chất liệu van và màng van: Lựa chọn van màng nhựa có chất liệu phù hợp với môi trường làm việc, đặc biệt là khả năng chống ăn mòn và chịu nhiệt của nhựa cPVC. Đồng thời, kiểm tra chất liệu màng van (EPDM, PTFE, FKM,…) sao cho tương thích với loại hóa chất hoặc chất lỏng sẽ đi qua.

Xem xét yêu cầu khí nén: Kiểm tra áp suất khí nén yêu cầu để vận hành van. Đảm bảo hệ thống cung cấp khí nén có đủ công suất và ổn định để van hoạt động hiệu quả.

Đảm bảo chất lượng sản phẩm: Lựa chọn sản phẩm từ nhà cung cấp uy tín, có chứng nhận chất lượng và bảo hành dài hạn. Điều này giúp đảm bảo sản phẩm bền bỉ, ít gặp sự cố trong quá trình sử dụng.

Cân nhắc về chi phí bảo trì và thay thế: Tính đến chi phí bảo trì, thay thế màng van hoặc các bộ phận của van trong suốt thời gian sử dụng. Chọn sản phẩm dễ bảo trì và có sẵn phụ tùng thay thế.

Lưu ý khi lắp đặt

Đảm bảo van được lắp đúng hướng dòng chảy: Kiểm tra và đảm bảo van được lắp đúng chiều theo hướng dòng chảy. Nếu lắp sai chiều, van có thể không hoạt động đúng cách, gây tắc nghẽn hoặc rò rỉ.

Đảm bảo kết nối kín và chắc chắn: Kiểm tra kỹ các điểm kết nối của van với hệ thống ống để đảm bảo không có rò rỉ. Sử dụng gioăng, vòng đệm và bu lông chặt chẽ để đảm bảo kết nối kín khít.

Lắp đặt hệ thống khí nén chính xác: Đảm bảo hệ thống cung cấp khí nén được kết nối chính xác và không có rò rỉ khí. Kiểm tra các bộ phận như van điện từ, bộ lọc khí và bình chứa khí nén để đảm bảo hoạt động ổn định.

Cân nhắc đến vị trí lắp đặt: Đặt van ở vị trí dễ tiếp cận để kiểm tra, bảo trì và thay thế khi cần thiết. Đồng thời, tránh lắp van ở những nơi có độ rung mạnh hoặc nhiệt độ quá cao, vì có thể ảnh hưởng đến tuổi thọ và hiệu suất của van.

Kiểm tra hoạt động sau khi lắp đặt: Sau khi lắp đặt, tiến hành kiểm tra hoạt động của van, đảm bảo van mở/đóng chính xác và không bị rò rỉ. Kiểm tra kỹ các điều kiện áp suất, nhiệt độ và dòng chảy để đảm bảo van hoạt động hiệu quả.

Lắp đặt đúng vị trí khí nén: Đảm bảo không có sự gián đoạn trong nguồn khí nén, và vị trí của các bộ phận như xi lanh khí nén và piston phải được lắp đúng cách để đảm bảo hiệu suất hoạt động của van.

Các loại van màng nhựa điều khiển khí nén cPVC

Kết nối Ren (Threaded)

Van màng nhựa cPVC kết nối bằng ren là một lựa chọn phổ biến trong các hệ thống có đường ống nhỏ hoặc vừa. Kiểu kết nối này dễ dàng lắp đặt và tháo rời mà không cần sử dụng các công cụ phức tạp. Các đầu nối ren giúp đảm bảo sự chắc chắn, kín khít khi van được vặn vào các đầu ống.

Tuy nhiên, đối với các hệ thống có áp suất cao hoặc môi trường vận hành khắc nghiệt, kết nối ren có thể không phù hợp vì khả năng chịu lực và độ bền không bằng kết nối mặt bích.

Kết nối Mặt bích (Flanged)

Kết nối mặt bích là kiểu kết nối mạnh mẽ và an toàn nhất, đặc biệt phù hợp cho các hệ thống đường ống lớn, có áp suất cao và yêu cầu độ kín tuyệt đối. Van màng nhựa cPVC với kết nối mặt bích được gắn với các mặt bích của hệ thống ống qua các bu lông và đai ốc, tạo sự liên kết chắc chắn.

Kiểu kết nối này giúp dễ dàng thay thế hoặc bảo trì mà không cần tháo rời toàn bộ hệ thống. Kết nối mặt bích thường được sử dụng trong các ngành công nghiệp yêu cầu tính ổn định cao như hóa chất, xử lý nước, và thực phẩm.

Kết nối Dán keo (Socket/Solvent Cement)

Kết nối dán keo (hay còn gọi là dán nhựa) là phương pháp sử dụng keo chuyên dụng để kết nối van với các đoạn ống nhựa cPVC. Đây là một lựa chọn tối ưu cho các hệ thống đường ống nhỏ hoặc các dự án có yêu cầu tiết kiệm chi phí. Phương pháp dán keo dễ dàng thực hiện và cho phép kết nối nhanh chóng mà không cần dùng đến các công cụ cơ khí phức tạp.

Tuy nhiên, kiểu kết nối này chỉ phù hợp với các hệ thống có áp suất và nhiệt độ không quá cao, vì chất keo có thể bị ảnh hưởng trong điều kiện khắc nghiệt.

Nơi mua van uy tín chất lượng, giá rẻ

V-ON là địa chỉ uy tín cung cấp van màng nhựa điều khiển khí nén cPVC chất lượng cao với giá cả cạnh tranh. Sản phẩm được nhập khẩu từ các nhà sản xuất uy tín tại Trung Quốc và Đài Loan, đảm bảo bền bỉ, chống ăn mòn và chịu nhiệt tốt. V-ON cam kết cung cấp các sản phẩm có mức giá hợp lý, đáp ứng nhu cầu của cả các dự án nhỏ và lớn.

Đội ngũ tư vấn chuyên nghiệp của V-ON giúp khách hàng chọn lựa van phù hợp với yêu cầu kỹ thuật. Bên cạnh đó, dịch vụ giao hàng nhanh chóng và bảo hành dài hạn tạo sự yên tâm cho khách hàng. Sản phẩm van của V-ON được ứng dụng rộng rãi trong nhiều ngành công nghiệp như xử lý nước, hóa chất, thực phẩm, và dược phẩm.

Với chất lượng đảm bảo và dịch vụ tuyệt vời, V-ON là lựa chọn lý tưởng cho những ai tìm kiếm van nhựa điều khiển khí nén cPVC giá rẻ và hiệu quả.
