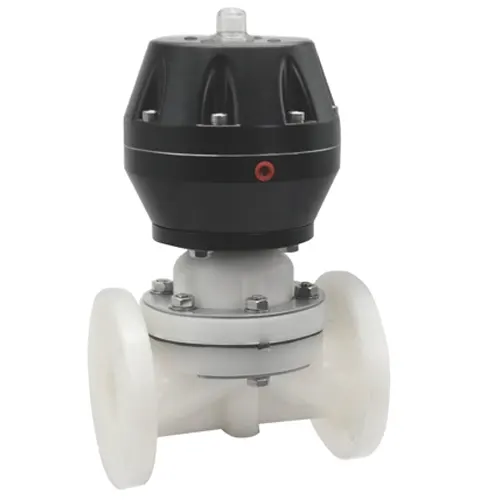

Van màng nhựa điều khiển khí nén PVDF

Giới thiệu van màng nhựa điều khiển khí nén PVDF

Van màng nhựa điều khiển khí nén PVDF là loại van sử dụng khí nén để điều khiển đóng mở dòng chảy, có thân làm từ nhựa PVDF (Polyvinylidene Fluoride). Đầu khí nén là bộ phận quan trọng giúp van hoạt động tự động mà không cần tác động thủ công. Có hai dạng đầu khí nén phổ biến: Tác động đơn (single acting) và tác động kép (double acting).

Nhờ thiết kế kín hoàn toàn, van giúp giảm thiểu nguy cơ rò rỉ, đặc biệt trong các hệ thống vận chuyển hóa chất độc hại. Ngoài ra, van còn có khả năng điều tiết lưu lượng một cách chính xác, phù hợp với các quy trình yêu cầu độ ổn định cao.

Nhựa PVDF (Polyvinylidene Fluoride) là loại vật liệu có độ bền cơ học cao, khả năng kháng hóa chất tuyệt vời và chịu nhiệt tốt. So với các loại nhựa khác như uPVC, CPVC hay PPH, PVDF có khả năng chống lại axit, bazơ và dung môi mạnh mà không bị giòn hoặc suy giảm chất lượng theo thời gian. Đặc biệt, nhựa PVDF còn có khả năng chịu nhiệt độ lên đến 140°C, giúp van hoạt động ổn định ngay cả trong môi trường có nhiệt độ cao.

Van màng nhựa này có đa dạng kiểu kết nối như: Rắc co, mặt bích, ren… Phù hợp với nhiều loại đường ống từ kích thước nhỏ đến các dạng kích thước to lớn. Dòng van này được V-ON phân phối trực tiếp, sản phẩm đầy đủ các loại giấy tờ CO, CQ… Mua hàng liên hệ ngay V-ON để được báo giá và hỗ trợ tốt nhất.

Thông số kỹ thuật

• Kích thước: DN15 – DN200
• Vật liệu thân van: Nhựa PVDF (Polyvinylidene Fluoride)
• Vật liệu màng van: PTFE, EPDM, FKM, TFM
• Kiểu kết nối: Mặt bích, rắc co, ren, hàn nhiệt
• Tiêu chuẩn mặt bích: DIN, ANSI, JIS, BS
• Nhiệt độ làm việc: -20°C đến 140°C
• Dạng điều khiển: Tác động đơn (spring return) hoặc tác động kép (double acting)
• Áp suất khí nén điều khiển: 4 – 8 bar
• Kháng hóa chất: Tốt với axit, bazơ, dung môi mạnh
• Tiêu chuẩn chống rò rỉ: ISO, DIN, JIS
• Chứng nhận an toàn: FDA (ứng dụng thực phẩm), ISO 9001
• Sản phẩm: Sẵn tại kho

Cấu tạo của van màng nhựa điều khiển khí nén PVDF

Van màng nhựa điều khiển khí nén PVDF có cấu tạo gồm hai phần chính: thân van (bộ phận tiếp xúc với lưu chất) và bộ truyền động khí nén (bộ phận điều khiển đóng mở van).

Thân van

Thân van là phần trực tiếp tiếp xúc với lưu chất, có nhiệm vụ kiểm soát dòng chảy bằng cách đóng/mở màng van.

Vật liệu thân: Nhựa PVDF có khả năng chịu hóa chất mạnh, chống ăn mòn và chịu nhiệt cao.

Màng van: Là bộ phận quan trọng giúp bịt kín và ngăn rò rỉ, thường làm từ PTFE, EPDM, FKM hoặc TFM để phù hợp với các môi trường hóa chất khác nhau.

Nắp van: Bảo vệ phần bên trong van, giúp cố định màng van.

Kiểu kết nối: Mặt bích, rắc co, ren hoặc hàn nhiệt, phù hợp với nhiều hệ thống đường ống.

Bộ truyền động khí nén

Bộ truyền động khí nén giúp điều khiển van tự động, thay vì vận hành thủ công.

Vỏ bộ truyền động: Làm từ nhôm sơn tĩnh điện, inox hoặc nhựa kỹ thuật để đảm bảo độ bền.

Piston hoặc màng khí nén: Tạo lực đẩy lên trục van để đóng/mở van.

Lò xo hồi vị (nếu có): Được sử dụng trong bộ truyền động tác động đơn, giúp van quay về vị trí ban đầu khi ngừng cấp khí.

Trục truyền động: Kết nối giữa bộ khí nén và màng van để thực hiện thao tác đóng mở.

Cổng cấp khí: Nơi dẫn khí nén vào để vận hành van.

Nguyên lý hoạt động và quá trình điều khiển của van màng nhựa điều khiển khí nén PVDF

Nguyên lý hoạt động

Van màng nhựa PVDF điều khiển khí nén hoạt động dựa trên nguyên lý sau:

Đóng van: Khi van ở trạng thái đóng, màng van được ép chặt vào đĩa van, tạo thành một lớp kín hoàn toàn, ngăn chặn dòng chất lỏng chảy qua van.

Mở van: Khi van được mở, khí nén được cấp vào bộ phận điều khiển. Áp lực khí nén tác động lên piston, đẩy trục van lên, kéo màng van lên khỏi đĩa van, tạo ra khoảng trống cho dòng chất lỏng chảy qua.

Quá trình điều khiển

Việc đóng/mở van được thực hiện bằng khí nén thông qua bộ phận điều khiển:

Cấp khí nén: Khi van cần mở, khí nén được cấp vào bộ phận điều khiển. Áp lực khí nén sẽ đẩy piston di chuyển, kéo trục van và màng van lên, mở van.

Ngắt khí nén: Khi van cần đóng, nguồn cung cấp khí nén bị ngắt. Piston sẽ trở về vị trí ban đầu nhờ lò xo hoặc trọng lực, kéo trục van và màng van xuống, đóng van.

Ưu điểm và nhược điểm của van màng nhựa điều khiển khí nén PVDF

Ưu điểm

Kháng hóa chất và ăn mòn tốt

Nhựa PVDF có khả năng chống chịu axit mạnh, bazơ, dung môi hữu cơ và các hóa chất ăn mòn cao.

Đặc biệt phù hợp với các ngành công nghiệp hóa chất, xử lý nước thải và thực phẩm.

Chịu nhiệt độ cao

PVDF có thể hoạt động ổn định ở nhiệt độ lên đến 140°C, cao hơn so với nhiều loại nhựa khác như uPVC, CPVC hay PP.

Vận hành tự động, nhanh chóng

Sử dụng khí nén giúp van đóng/mở nhanh hơn so với vận hành bằng tay.

Có thể tích hợp với hệ thống tự động hóa dễ dàng.

Thiết kế kín, hạn chế rò rỉ

Cấu trúc van màng giúp đảm bảo độ kín hoàn toàn, không để lưu chất rò rỉ ra ngoài.

Phù hợp với các hệ thống yêu cầu độ an toàn cao.

Tùy chọn điều khiển linh hoạt

Có thể sử dụng bộ truyền động tác động đơn hoặc tác động kép, tùy vào yêu cầu hệ thống.

Có thể tích hợp bộ điều khiển tuyến tính để điều chỉnh lưu lượng chính xác.

Dễ bảo trì và thay thế

Cấu trúc đơn giản, dễ tháo lắp và thay thế màng van khi cần thiết.

Giảm thời gian bảo trì so với các loại van khác.

Nhược điểm

Giá thành cao hơn so với các loại van nhựa khác

Nhựa PVDF có giá thành cao hơn so với uPVC, CPVC hay PPH, dẫn đến chi phí van cũng cao hơn.

Hạn chế về áp suất làm việc

So với các vật liệu kim loại như inox hoặc gang, van nhựa PVDF có giới hạn áp suất thấp hơn (thường từ 4-10 bar).

Không phù hợp với hệ thống áp suất cao.

Cần nguồn khí nén để vận hành

Hệ thống cần có máy nén khí để cung cấp áp lực khí nén, dẫn đến chi phí đầu tư ban đầu cao hơn.

Nếu mất nguồn khí nén, van có thể ngừng hoạt động hoặc cần cơ chế dự phòng.

Không phù hợp với dòng chảy có áp lực xung động mạnh

Van màng thường không chịu được dòng chảy có áp lực thay đổi liên tục và mạnh như van bi hoặc van cổng.

Ứng dụng của van màng nhựa điều khiển khí nén PVDF

Xử lý hóa chất ăn mòn: Van PVDF chịu được axit mạnh (H₂SO₄, HCl), bazơ và dung môi hữu cơ.

Dẫn truyền hóa chất trong sản xuất: Dùng trong dây chuyền sản xuất sơn, mực in, chất tẩy rửa, hóa chất tẩy rửa công nghiệp.

Hệ thống trung hòa hóa chất: Kiểm soát lưu lượng hóa chất trong quá trình xử lý an toàn.

Hệ thống khử muối (RO, DI, EDI): Van được sử dụng trong hệ thống lọc nước công nghệ cao.

Xử lý nước thải công nghiệp: Ứng dụng trong hệ thống bơm hóa chất, trung hòa axit/bazơ, khử clo.

Cấp nước sạch trong môi trường ăn mòn: Các nhà máy xử lý nước biển hoặc môi trường có độ mặn cao.

Dây chuyền sản xuất dược phẩm: Kiểm soát chất lỏng vô trùng, dung môi hữu cơ.

Chế biến thực phẩm và đồ uống: Đáp ứng tiêu chuẩn an toàn, không bị thôi nhiễm vào sản phẩm.

Hệ thống CIP/SIP (Cleaning in Place / Sterilization in Place): Được dùng để vệ sinh đường ống mà không cần tháo rời.

Xử lý hóa chất siêu sạch: Sử dụng trong sản xuất vi mạch, bán dẫn, màn hình LCD.

Hệ thống nước siêu tinh khiết (UPW – Ultrapure Water): Đảm bảo không gây nhiễm bẩn, thích hợp cho các hệ thống cần độ sạch cao.

Xử lý dung dịch xi mạ: Kiểm soát hóa chất trong quá trình mạ điện, xử lý bề mặt kim loại.
Hệ thống bơm hóa chất tẩy rửa kim loại: Ứng dụng trong ngành sản xuất thép, luyện kim.

Nhà máy điện: Kiểm soát hóa chất trong hệ thống làm mát và xử lý nước lò hơi.

Hệ thống năng lượng tái tạo: Ứng dụng trong sản xuất pin mặt trời, pin nhiên liệu.

Nơi mua hàng uy tín chất lượng – giá rẻ

Giới thiệu về V-ON

V-ON là đơn vị chuyên cung cấp các loại van nhựa công nghiệp chất lượng cao, đặc biệt là van màng nhựa điều khiển khí nén PVDF. Với kinh nghiệm lâu năm trong lĩnh vực thiết bị công nghiệp, V-ON cam kết mang đến cho khách hàng sản phẩm chính hãng, giá cả hợp lý và dịch vụ hỗ trợ tận tình.

V-ON cung cấp thiết bị cho nhiều lĩnh vực như xử lý nước, hóa chất, thực phẩm, dược phẩm và môi trường, đáp ứng các tiêu chuẩn khắt khe về chất lượng và độ bền.

Vì sao nên mua van màng nhựa điều khiển khí nén PVDF tại V-ON?

Sản phẩm chất lượng, chính hãng

Cung cấp van màng nhựa PVDF từ các thương hiệu uy tín từ Đài Loan, Trung Quốc, Châu Âu.

Đảm bảo độ bền cao, chống ăn mòn, phù hợp với môi trường hóa chất khắc nghiệt.

Sản phẩm đạt tiêu chuẩn ISO, DIN, JIS, ANSI.

Giá cả cạnh tranh, hợp lý

Cam kết mức giá tốt nhất trên thị trường.

Chính sách chiết khấu hấp dẫn cho đơn hàng số lượng lớn.

Tư vấn giải pháp tiết kiệm chi phí cho khách hàng.

Đầy đủ kích thước, mẫu mã

Hỗ trợ khách hàng lựa chọn sản phẩm phù hợp với hệ thống.

Có sẵn các loại kết nối mặt bích, rắc co, ren, hàn nhiệt.

Dịch vụ hỗ trợ tận tình

Tư vấn kỹ thuật chuyên sâu, giúp khách hàng chọn van đúng nhu cầu.

Hỗ trợ giao hàng nhanh, đúng tiến độ cho các công trình và nhà máy.

Chính sách bảo hành rõ ràng, đảm bảo quyền lợi khách hàng.

Mua hàng liên hệ ngay V-ON chúng tôi để được hỗ trợ báo giá tốt nhất
