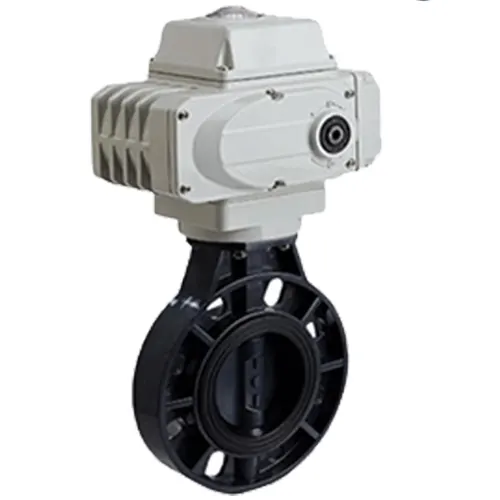

Van Bướm Nhựa Điều Khiển Điện Wooken

Chào mừng bạn đến với V – ON – thế giới của những loại van giá rẻ, chính hãng và chất lượng cao. Có phải bạn đang tìm kiếm cho mình một loại van để sử dụng trong công việc của mình? Van bướm nhựa điều khiển điện Wooken là sự lựa chọn hoàn hảo không tì vết cho sự lựa chọn của bạn. Bạn hãy cùng tôi tìm hiểu về loại van này để thấy được sự “perfect” của nó nhé!

Tìm hiểu chung về van bướm nhựa điều khiển điện Wooken

Van bướm nhựa điều khiển điện là thiết bị công nghiệp tự động, với thân van được làm từ nhựa PVC, UPVC, CPVC, PPH, chuyên dùng để điều tiết việc đóng mở dòng lưu chất, giúp kiểm soát việc lưu thông hoặc ngăn chặn dòng chảy qua hệ thống ống.

Nhờ chất liệu nhựa chịu được hóa chất, van bướm nhựa điều khiển điện thường được ứng dụng trong các hệ thống hóa chất, xử lý nước, nước thải, cũng như các lĩnh vực dược phẩm, thực phẩm, đồ uống và các chất ăn mòn, dung dịch axit, bazo, muối, kiềm.

Van vận hành tự động thông qua bộ điều khiển điện với các mức điện áp 24V, 220V, 380V. Van có hai dạng hoạt động chính: kiểu đóng mở theo góc (van điều khiển điện tuyến tính) và kiểu đóng mở hoàn toàn (van điều khiển điện on/off).

Sản phẩm van bướm nhựa điều khiển điện của chúng tôi được nhập khẩu trực tiếp từ các thương hiệu uy tín, kèm theo đầy đủ giấy tờ chứng nhận, đảm bảo chất lượng và giá cả tốt nhất cho khách hàng.

Thông số kỹ thuật của van bướm nhựa điều khiển điện Wooken

• Kích cỡ: DN50-DN250
• Điện áp: 24V-220V
• Kiểu hoạt động: Theo kiểu On/Off và tuyến tính
• Chất liệu: PVC, UPVC, CPVC
• Áp lực làm việc : 10kg trên cm2
• Nhiệt độ làm việc : 80 độ C
• Môi trường sử dụng: Nước và hóa chất
• Kiểu kết nối : Mặt bích và kiểu kẹp
• Tiêu chuẩn của mặt bích là: DIN, JIS và ANSI, BS
• Nơi sản xuất: Hàn Quốc
• Thời gian bảo hành: 12 tháng

Cấu tạo của van bướm nhựa điều khiển điện Wooken

Phần bộ điều khiển điện

• Bộ điều khiển điện bao gồm các thành phần chính như motor, thân, trục cam, bánh răng và công tắc. Nó sử dụng dòng điện từ 24V đến 220V để điều khiển van bướm thực hiện thao tác đóng mở. Thân của bộ điều khiển được chế tạo từ hợp kim nhôm, giúp bảo vệ các thành phần bên trong khỏi các tác động bên ngoài, đảm bảo độ bền và tuổi thọ của bộ điều khiển.

Phần van bướm cơ học bao gồm các thành phần

• Thân van: Được làm từ nhựa PVC, giúp van hoạt động tốt trong các môi trường có tính ăn mòn cao như axit, kiềm và hóa chất. Thân van được thiết kế với các lỗ xung quanh, giúp dễ dàng kết nối với đường ống bằng bulong, tạo sự chắc chắn và an toàn trong quá trình sử dụng.
• Trục van: Là bộ phận bằng inox, đóng vai trò quan trọng trong việc kết nối trực tiếp với đĩa van, điều khiển quá trình đóng mở dòng chảy. Chất liệu inox giúp trục van chống gỉ sét và bền bỉ trong nhiều môi trường khác nhau.
• Đĩa van: Được sản xuất từ nhựa cứng, chịu được ăn mòn khi tiếp xúc trực tiếp với các dòng lưu chất. Đĩa van có nhiệm vụ chính là đóng mở, điều tiết dòng lưu chất chảy qua van.
• Gioăng làm kín: Làm từ cao su dẻo, có chức năng làm kín giữa thân van và đĩa van, ngăn chặn sự rò rỉ của lưu chất khi van ở trạng thái đóng. Chất liệu cao su giúp tăng độ bền và độ kín khít cho van trong quá trình vận hành.

Nguyên lý hoạt động của van bướm nhựa điều khiển điện Wooken

Nguyên lý hoạt động của van bướm nhựa điều khiển điện Wooken dựa trên quá trình chuyển đổi điện năng thành cơ năng, trong đó bộ điều khiển điện làm nhiệm vụ điều khiển mô tơ quay 90 độ. Mô tơ này được kết nối với trục van, khiến trục van cùng với cánh bướm quay theo góc 90 độ, tạo ra quá trình đóng mở van.

Quá trình hoạt động của van bướm điều khiển điện bao gồm hai giai đoạn chính:

Quá trình van bướm nhựa điều khiển điện mở

Khi được cấp nguồn điện, dòng điện sẽ đi qua các dây dẫn vào bảng mạch điều khiển. Bảng mạch sẽ gửi tín hiệu đến mô tơ, làm cho mô tơ bắt đầu hoạt động và các bánh răng bắt đầu quay.

Tùy theo mức cài đặt sẵn hoặc quy trình vận hành, bánh răng sẽ tác động lên trục van, làm cho trục quay và cánh bướm dần mở ra. Van có thể mở hoàn toàn hoặc mở theo các góc độ khác nhau tùy thuộc vào yêu cầu vận hành.

Quá trình van bướm nhựa điều khiển điện đóng

Khi van bướm đã hoàn tất hành trình mở, hoặc khi bộ điều khiển ngắt hoạt động, các bánh răng và trục sẽ quay trở lại vị trí ban đầu, khiến cánh bướm dần đóng lại.

Quá trình đóng diễn ra một cách tự động, khi mô tơ hoàn thành chu kỳ hoạt động, nó sẽ tự động ngừng. Ngoài ra, người vận hành có thể chủ động dừng hoạt động theo ý muốn.

Trong trường hợp gặp sự cố về điện, van bướm nhựa điều khiển điện Wooken thường được trang bị thêm bộ tay quay để thao tác bằng tay. Phần tay quay này cho phép người dùng dễ dàng đóng mở van một cách thủ công khi mất điện, đảm bảo quá trình vận hành không bị gián đoạn.

Kiểu kết nối của van bướm nhựa điều khiển điện Wooken

Tương tự như các loại van bướm nhựa khác, van bướm nhựa điều khiển điện Wooken cũng có các kiểu kết nối chính bao gồm: kết nối mặt bích, kết nối dạng wafer và kết nối dạng lug. Mỗi kiểu kết nối có những đặc điểm cơ bản sau:

• Kết nối mặt bích: Van được thiết kế với kiểu kết nối mặt bích, giúp lắp đặt dễ dàng và thuận tiện trong việc tháo rời. Kiểu kết nối này tương thích với các tiêu chuẩn mặt bích như DIN, JIS, ANSI, đảm bảo tính linh hoạt trong ứng dụng.
• Kết nối dạng wafer: Kiểu kết nối này tương thích với nhiều tiêu chuẩn mặt bích khác nhau, mang lại sự tiện lợi và nhanh chóng trong quá trình lắp đặt và tháo rời.
• Kết nối dạng lug: Van được thiết kế với các vấu ren, cho phép kết nối với đường ống thông qua bu lông gắn vào các vấu ren. Kiểu kết nối này đảm bảo sự chắc chắn và ổn định cho hệ thống.

Một vài tính năng nổi bật của van bướm nhựa điều khiển điện Wooken

Van bướm nhựa điều khiển điện Wooken có nhiều ưu điểm nổi bật, bao gồm:

• Khả năng chống ăn mòn tuyệt vời: Phù hợp sử dụng trong môi trường hóa chất, nước thải, và môi trường muối mặn.
• Trọng lượng nhẹ: Nhựa nhẹ hơn kim loại, giúp việc vận chuyển và lắp đặt trở nên dễ dàng hơn.
• Giá thành tiết kiệm: So với van kim loại, van bi nhựa có giá thành rẻ hơn, giúp tiết kiệm chi phí đầu tư.
• Thiết kế nhỏ gọn: Cấu trúc van không chiếm nhiều diện tích, dễ dàng lắp đặt tại nhiều vị trí khác nhau.
• Độ bền cao: Động cơ bền bỉ, có tuổi thọ lâu dài.
• Thời gian đóng mở nhanh: Chu kỳ đóng mở ngắn, giúp nâng cao hiệu quả làm việc.
• Hoạt động êm ái: Động cơ hoạt động không phát ra tiếng ồn, tạo môi trường làm việc yên tĩnh.
• Tiêu chuẩn bảo vệ cao: Van đạt tiêu chuẩn IP67, có khả năng chống nước, chống bụi và chống cháy nổ.
• Bộ nguồn dự phòng: Có thể được trang bị thêm tay quay để vận hành khi mất điện.
• Thiết kế linh hoạt: Đa dạng mẫu mã, phù hợp với nhiều môi trường làm việc khác nhau.

Một số loại van bướm nhựa điều khiển điện Wooken đang sản xuất

Van bướm nhựa điều khiển điện Wooken ON/OFF

Đây một loại van công nghiệp được thiết kế để đóng mở hoàn toàn đường ống dẫn chất lỏng hoặc khí. Khi nhận được tín hiệu điện, van sẽ chuyển từ trạng thái mở sang đóng hoặc ngược lại.

Loại van này thường được sử dụng trong các hệ thống yêu cầu đóng mở nhanh chóng và chính xác, không cần điều chỉnh lưu lượng một cách liên tục.

Thông số kỹ thuật

• Kích cỡ: DN50-DN250
• Điện áp: 24V-220V
• Kiểu hoạt động: Theo dạng On/Off
• Chất liệu: PVC, UPVC, CPVC
• Áp lực làm việc : 10kg trên cm2
• Nhiệt độ làm việc : 80 độ C
• Môi trường sử dụng: Nước và hóa chất
• Kiểu kết nối : Mặt bích và kiểu kẹp
• Tiêu chuẩn của mặt bích là: DIN, JIS và ANSI, BS
• Nơi sản xuất:  Hàn Quốc
• Thời gian bảo hành: 12 tháng

Ưu điểm của loại van này là

• Đóng mở nhanh chóng: Thời gian đóng mở rất ngắn, phù hợp với các ứng dụng yêu cầu tốc độ cao.
• Cấu tạo đơn giản: Lắp đặt cũng như bảo trì rất dễ dàng.
• Giá thành hợp lý: So với các loại van khác, van bướm nhựa ON/OFF có giá thành khá cạnh tranh.
• Chống ăn mòn tốt: Phù hợp dùng trong môi trường hóa chất.

>>Xem thêm tại: Van bướm nhựa điều khiển điện ON/OFF

Van bướm nhựa điều khiển điện Wooken tuyến tính

Đây là loại van điều khiển đóng mở theo góc, hoạt động dựa trên tín hiệu điều khiển 4 – 20mA hoặc 0 – 10V DC, tương ứng với các góc mở từ 0 – 90 độ, như 30 độ, 45 độ, 60 độ, 90 độ,… Van còn được tích hợp thêm các thiết bị như cảm biến áp suất, cảm biến nhiệt độ, và đồng hồ đo áp suất cho các môi trường khí, hơi, nước. Loại van này đòi hỏi kỹ thuật cao trong quá trình lắp đặt và vận hành.

Van này thường được sử dụng trong các hệ thống cần điều tiết, điều chỉnh lưu lượng dòng chảy, giúp kiểm soát tốc độ và khối lượng lưu chất đi qua. Bộ tuyến tính thường được lắp trực tiếp trên phần đầu điều khiển điện của van, với màn hình LCD hiển thị các thông số hoạt động. Người vận hành có thể dễ dàng điều chỉnh hoặc cài đặt các thông số thông qua các nút điều khiển tích hợp trên thân van, đảm bảo việc điều chỉnh dòng chảy diễn ra chính xác và hiệu quả.

Thông số kỹ thuật

• Kích cỡ: DN50-DN250
• Điện áp: 24V-220V
• Kiểu hoạt động: Theo dạng tuyến tính
• Chất liệu: PVC, UPVC, CPVC
• Áp lực làm việc : 10kg trên cm2
• Nhiệt độ làm việc : 80 độ C
• Môi trường sử dụng: Nước và hóa chất
• Kiểu kết nối : Mặt bích và kiểu kẹp
• Tiêu chuẩn của mặt bích là: DIN, JIS và ANSI, BS
• Nơi sản xuất: Hàn Quốc
• Thời gian bảo hành: 12 tháng

Ưu điểm của dòng van này là

• Điều chỉnh lưu lượng chính xác: Cho phép điều chỉnh lưu lượng một cách liên tục và chính xác.
• Khả năng ứng dụng rộng: Sử dụng được trong nhiều loại hệ thống khác nhau.
• Chống ăn mòn tốt: Thích hợp dùng trong môi trường hóa chất.
• Tuổi thọ cao: Nhờ cấu tạo đơn giản và vật liệu chất lượng cao.

Ứng dụng của van bướm nhựa điều khiển điện Wooken

Dòng van bướm nhựa điều khiển điện này có khả năng ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng hoạt động ổn định với hầu hết các loại lưu chất. Do đó, nó được sử dụng phổ biến trong nhiều ngành nghề khác nhau, một số ứng dụng cụ thể bao gồm:

• Ứng dụng trong các nhà máy hóa chất: Van được lắp đặt để kiểm soát dòng chảy của các chất hóa học, để bảo đảm an toàn và tính hiệu quả trong quá trình sản xuất.
• Công nghiệp thực phẩm và đồ uống: Van được sử dụng tại các nhà máy sản xuất, chế biến thực phẩm, đồ uống, đảm bảo vệ sinh an toàn thực phẩm khi làm việc với các dòng lưu chất trong quá trình sản xuất.
• Xử lý nước sạch và nước thải: Van bướm nhựa điều khiển điện đóng vai trò quan trọng trong các hệ thống cấp nước sạch và xử lý nước thải tại các nhà máy, đảm bảo vận hành ổn định và chính xác.
• Ứng dụng trong các công trình hồ bơi, bể bơi, công viên nước: Van được sử dụng để điều khiển dòng nước trong các công trình giải trí như hồ bơi, giúp quản lý lượng nước hiệu quả và dễ dàng.
• Trong nông nghiệp: Van được lắp đặt tại các ao hồ, đầm nuôi cá, tôm, giúp điều tiết lưu lượng nước trong quá trình nuôi trồng thủy sản.
• Ứng dụng trong công nghiệp dầu khí và hóa chất ăn mòn: Với khả năng chống ăn mòn tốt, van còn được sử dụng trong các hệ thống vận chuyển dầu khí hoặc các chất lỏng ăn mòn, đảm bảo độ bền và tuổi thọ cao trong môi trường khắc nghiệt.
• Các công trình hệ thống tưới tiêu tự động: Van cũng có thể được sử dụng trong hệ thống tưới tiêu thông minh trong nông nghiệp, giúp kiểm soát dòng nước tưới một cách tự động và chính xác.

Wooken tự hào là nhà cùng cấp van điện hàng đầu tại Việt Nam

Wooken luôn tự hào là nhà cung cấp van điện số 1 tại việt nam. V – ON chúng tôi chuyên phân phối các dòng van của Wooken. Đến với V – ON bạn không cần phải quan tâm đến giá cả bởi chúng tôi luôn cung cấp cho khách hàng những sản phẩm có tính chất lượng cao, giá cả ổn định hợp lý và đa dạng chủng loại. V – ON – thiên đường của van giá rẻ chính hãng. Hãy liên hệ với chúng tôi ngay để được tư vấn chi tiết cũng như giá thành của sản phẩm.
