Van màng nhựa
Giới thiệu van màng nhựa
Van màng nhựa (diaphragm valve) là loại van được chế tạo từ chất liệu nhựa, thường được sử dụng trong các quy trình sản xuất yêu cầu môi trường vô trùng, điển hình là trong các ngành hóa chất, dược phẩm và thực phẩm.
Loại van này hoạt động dựa trên một màng ngăn bằng chất dẻo, có chức năng điều tiết lưu lượng dòng chảy qua van. Van màng nhựa có thể vận hành bằng tay hoặc tự động thông qua các thiết bị điều khiển.
Với vật liệu chính là nhựa PVC, uPVC, van màng nhựa đặc biệt thích hợp cho các môi trường có lưu chất ăn mòn, mài mòn hoặc có độ nhớt cao như axit, xút, dầu nhớt…
Van có các kích thước đa dạng, bao gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, và DN100, với hai kiểu kết nối phổ biến: lắp mặt bích và lắp ren. Ứng dụng của van màng nhựa không chỉ giới hạn trong các nhà máy hóa chất và phân bón mà còn rất phổ biến trong các nhà máy sản xuất dược phẩm và thực phẩm.
Thông số kỹ thuật
- Kích thước van: DN15 – DN100
- Chất liệu thân van: PVC, uPVC, cPVC, PVDF, PPH, PPR…
- Kiểu kết nối đường ống: Nối mặt bích, dán keo, hàn ống
- Tiêu chuẩn kết nối mặt bích: JIS, DIN, ANSI, BS
- Chất liệu màng van: EPDM, PTFE, FPM
- Nhiệt độ làm việc tối đa: 120°C
- Áp lực làm việc: PN10
- Môi trường sử dụng: Nước, hóa chất, nước thải, thực phẩm
- Thương hiệu sản xuất: Hershey, Shanking, Shieyu, Asahi, Finmax
- Xuất xứ: Đài Loan, Trung Quốc, Nhật Bản
- Tình trạng hàng hóa: Có sẵn
- Phạm vi giao hàng: Toàn quốc
- Thời gian bảo hành: 15 tháng
- Hồ sơ giấy tờ: Đầy đủ CO, CQ, VAT, PKL
Cấu tạo và nguyên lý hoạt động
Cấu tạo
Van màng nhựa gồm các bộ phận chính như sau:
- Trục van
- Đầu trên của trục được kết nối với thiết bị truyền động, trong khi đầu dưới liên kết với màng van.
- Trục van có chức năng nâng hoặc hạ màng van, giúp thực hiện việc đóng/mở dòng chảy thông qua điều khiển của thiết bị truyền động.
- Gioăng làm kín
- Được thiết kế để đảm bảo độ kín của các mối nối trên thân van, ngăn chặn rò rỉ trong quá trình vận hành.
- Các mối nối được gia cố chắc chắn bằng bu lông và ốc vít.
- Gioăng làm kín được chế tạo từ các vật liệu có khả năng chịu lực, chống mài mòn cơ học và hóa học, đảm bảo tuổi thọ cao trong môi trường khắc nghiệt.
- Thiết bị truyền động
- Van màng nhựa PVC có thể được trang bị các loại thiết bị truyền động khác nhau tùy theo nhu cầu:
- Tay quay (tay vô lăng): Thường dùng cho van vận hành bằng tay.
- Truyền động điện hoặc khí nén: Dùng trong các ứng dụng yêu cầu van đóng/mở tự động.
- Tùy thuộc vào hệ thống, người dùng có thể lựa chọn loại thiết bị truyền động phù hợp nhất.
- Màng van
- Bộ phận này được làm từ các vật liệu mềm có tính đàn hồi cao như cao su EPDM, Viton…
- Nhiệm vụ chính của màng van là đóng và mở van:
Khi màng van bị ép chặt xuống vách ngăn: Van ở trạng thái đóng hoàn toàn.
Khi trục nâng màng van lên: Van chuyển sang trạng thái mở, cho phép dòng chảy lưu thông.
- Thân van
- Thân van được thiết kế dạng chữ “V” ngược, tạo thành một vách ngăn để hỗ trợ việc điều tiết dòng chảy.
- Vật liệu chế tạo thân van có thể là: Nhựa PVC, uPVC, CPVC
- Thân van được thiết kế với nhiều kiểu kết nối khác nhau như nối ren, nối hàn, hoặc nối mặt bích, đáp ứng linh hoạt các yêu cầu lắp đặt.
Nguyên lý hoạt động
Trạng thái đóng (Closed):
Khi van ở trạng thái đóng, cơ cấu vận hành (tay quay, khí nén hoặc điện) tác động lực lên đĩa nén, ép màng ngăn sát vào ghế van trên thân, tạo ra một lớp chắn kín. Điều này hoàn toàn chặn dòng chảy, ngăn không cho lưu chất đi qua.
Trạng thái mở (Open):
Khi cơ cấu vận hành được kích hoạt, đĩa nén được kéo lên, làm màng ngăn tách khỏi vị trí đóng kín. Lúc này, một khoảng trống được tạo ra giữa màng ngăn và thân van, cho phép lưu chất tự do lưu thông qua van.
Phân loại van màng nhựa
Theo vận hành
Van màng vận hành bằng tay (Manual)
Van màng vận hành bằng tay sử dụng tay quay để điều khiển trục van, giúp nâng hoặc hạ màng ngăn và thực hiện việc đóng/mở dòng chảy. Khi người vận hành xoay tay quay theo chiều kim đồng hồ, màng van được ép chặt xuống, đóng kín đường dẫn. Ngược lại, xoay theo hướng ngược lại sẽ nhấc màng lên, mở đường cho dòng chảy.
Loại van này có thiết kế đơn giản, không yêu cầu nguồn năng lượng như điện hay khí nén, giúp tiết kiệm chi phí lắp đặt và vận hành. Van phù hợp cho các hệ thống nhỏ, nơi không yêu cầu điều khiển tự động. Tuy nhiên, nó phụ thuộc vào sức người, không tối ưu cho các ứng dụng cần đóng/mở nhanh hoặc vận hành từ xa. Van màng vận hành bằng tay thường được sử dụng trong các hệ thống xử lý nước nhỏ hoặc các ứng dụng không thường xuyên vận hành.
Van màng nhựa vận hành bằng khí nén (Pneumatic)
Van màng vận hành bằng khí nén sử dụng áp suất khí để điều khiển cơ cấu truyền động (actuator), giúp nâng hoặc hạ màng van. Van có hai chế độ vận hành chính: tác động đơn (sử dụng khí nén để mở hoặc đóng, lò xo tự đưa van về trạng thái ban đầu) và tác động kép (khí nén điều khiển cả hai chiều đóng/mở).
Ưu điểm của loại van này là cho phép tự động hóa hoàn toàn, vận hành từ xa và tốc độ đóng/mở nhanh. Điều này đặc biệt hữu ích trong các ứng dụng đòi hỏi thời gian phản hồi ngắn hoặc làm việc trong môi trường nguy hiểm. Tuy nhiên, van yêu cầu hệ thống cung cấp khí nén ổn định, làm tăng chi phí đầu tư ban đầu. Loại van này phổ biến trong các ngành công nghiệp xử lý hóa chất, nước thải và các nhà máy tự động hóa cao.
Van màng nhựa vận hành bằng điện (Electric)
Van màng vận hành bằng điện sử dụng động cơ điện kết hợp với thiết bị truyền động để điều khiển trục van. Khi được kích hoạt, động cơ điện sẽ nâng hoặc hạ màng ngăn, giúp đóng/mở dòng chảy. Van màng điện có thể được tích hợp dễ dàng vào các hệ thống tự động hóa thông qua PLC, cho phép giám sát và điều khiển từ xa.
Ưu điểm của van màng điện là độ chính xác cao trong việc điều tiết dòng chảy và khả năng hoạt động ổn định, không phụ thuộc vào khí nén hoặc sức người. Tuy nhiên, van yêu cầu nguồn điện liên tục và có chi phí đầu tư cũng như bảo trì cao hơn so với các loại khác. Đây là sự lựa chọn lý tưởng cho các hệ thống lớn, hiện đại trong các ngành công nghiệp như thực phẩm, dược phẩm và hóa chất.
Theo loại nhựa

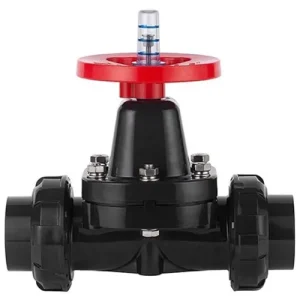

Van màng nhựa uPVC
Van màng uPVC được sản xuất từ chất liệu nhựa uPVC, nổi bật với độ bền cao và giá thành phải chăng, khiến sản phẩm này trở nên phổ biến trên thị trường. Van có khả năng chống chịu tốt trước hóa chất như axit, bazo, kiềm, và muối, do đó được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp.
Van màng nhựa cPVC
Van màng nhựa CPVC là loại van có độ bền vượt trội, chịu được nhiệt độ cao lên đến 120°C và áp suất làm việc tối đa PN10. Bên cạnh đó, sản phẩm còn sở hữu khả năng chống chịu hóa chất tốt, tương tự như van màng uPVC, giúp đáp ứng yêu cầu của nhiều môi trường làm việc khắc nghiệt.

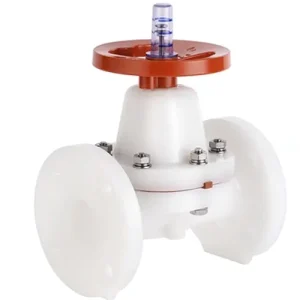

Van màng nhựa PVDF
Van màng nhựa PVDF được thiết kế với độ bền cơ học cao, khả năng chịu áp suất và nhiệt độ ấn tượng. Dòng van này thường có dạng kết nối mặt bích hoặc hàn nhiệt, với khả năng chịu áp lực tối đa lên đến 16kg/cm² và nhiệt độ làm việc lên đến 120°C. Van màng PVDF đặc biệt phù hợp với các hệ thống cần độ bền và tính kháng hóa chất cao.
Theo kiểu kết nối

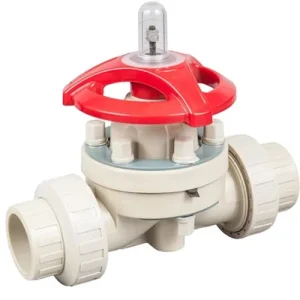

Van màng nhựa rắc co
Van màng nhựa nối rắc co được thiết kế dành cho các hệ thống có kích thước nhỏ và vừa, với các kích thước phổ biến như DN15, DN20, DN25, DN32, DN40, và DN50. Điểm đặc biệt của loại van này là hai đầu rắc co, giúp việc lắp đặt, bảo trì, và sửa chữa trở nên thuận tiện hơn. Phương pháp kết nối đường ống tùy thuộc vào loại vật liệu: với nhựa uPVC và cPVC sử dụng dán keo, trong khi van nhựa PVDF được kết nối bằng cách hàn ống.

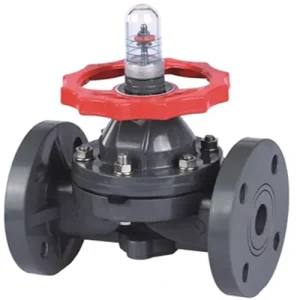

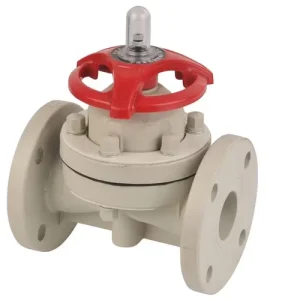

Van màng nhựa mặt bích
Van màng nhựa mặt bích bao gồm các loại như van màng uPVC mặt bích, cPVC mặt bích, và PVDF mặt bích. Dòng van này được thiết kế để kết nối với đường ống thông qua các tiêu chuẩn mặt bích như BS PN16, BS PN10, JIS10K, hoặc ANSI Class 150. Kết nối mặt bích mang lại khả năng chịu áp lực và nhiệt độ cao, đồng thời giúp việc thay thế van trở nên dễ dàng hơn mà không cần cắt ống, như trường hợp van rắc co.
Thương hiệu hợp tác với V-ON
Hershey- Đài Loan
Hãng Van màng nhựa Hershey là một trong những lựa chọn phổ biến được nhiều người sử dụng. Với thiết kế tinh tế và mẫu mã đa dạng, van màng nhựa Hershey có các kích thước từ DN15 đến DN200, mang đến cho khách hàng nhiều sự lựa chọn phù hợp với nhu cầu sử dụng.
Điều đặc biệt là, các sản phẩm van màng từ Đài Loan, trong đó có van màng Hershey, thường có giá thành ổn định, hợp lý, giúp người dùng tiết kiệm chi phí mà vẫn đảm bảo chất lượng.
SUFA – China
Van màng nhựa SUFA, một sản phẩm đến từ Trung Quốc, được biết đến với model VP640FH và được ứng dụng rộng rãi trong các dự án quy mô lớn. Với chất liệu nhựa cao cấp, van có khả năng chịu nhiệt độ lên đến 90°C, đáp ứng tốt trong các môi trường làm việc khắc nghiệt.
Sử dụng nhựa cao cấp kết hợp với trục inox 304 hoặc 316, van màng nhựa Sufa có thể chịu được áp lực lên đến PN16. Ngoài ra, van còn được thiết kế với hai kiểu kết nối: nối rắc co và nối bích, mang lại sự linh hoạt cho người dùng trong quá trình lắp đặt.
Van màng nhựa Asahi – Japan
Van màng nhựa Asahi, có xuất xứ từ Nhật Bản, luôn được người tiêu dùng ưa chuộng nhờ vào chất lượng vượt trội của các thiết bị nhập khẩu từ Nhật.
Dòng van màng Asahi CPVC sở hữu thiết kế thân van hình chữ V úp ngược, kết hợp với màng van được làm từ cao su EPDM, giúp chống chịu nhiệt độ cao hiệu quả. Các sản phẩm van màng Asahi có kích thước từ DN15 đến DN200 và đều được trang bị kiểu kết nối bích chắc chắn, đảm bảo độ bền và độ kín cao trong quá trình sử dụng.
Ưu điểm và nhược điểm của van màng nhựa
Van màng nhựa là một loại van công nghiệp phổ biến, được sử dụng trong nhiều ngành công nghiệp, đặc biệt trong các ứng dụng xử lý hóa chất và nước. Tương tự như các loại van khác, van màng nhựa cũng có những ưu điểm và nhược điểm riêng biệt. Dưới đây là phân tích chi tiết về các ưu và nhược điểm của van màng nhựa:
Ưu điểm của van màng nhựa
Khả năng chống ăn mòn vượt trội: Đây là ưu điểm nổi bật của van màng nhựa. Các vật liệu nhựa như PVC, CPVC, PP, PVDF có khả năng chống lại nhiều loại axit, kiềm, muối và các chất ăn mòn khác, khiến van màng nhựa trở thành lựa chọn lý tưởng cho các ứng dụng trong môi trường hóa chất, nước thải và các điều kiện khắc nghiệt.
Độ kín cao: Màng ngăn của van tạo ra một lớp chắn kín hoàn toàn, ngăn chặn sự rò rỉ lưu chất ra ngoài. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ an toàn và vệ sinh cao, như trong ngành thực phẩm, dược phẩm và công nghiệp bán dẫn.
Vận hành êm ái: Van màng hoạt động trơn tru và không gây tiếng ồn, mang lại sự thoải mái và giảm thiểu tác động môi trường.
Ít bảo trì: Thiết kế đơn giản với ít bộ phận chuyển động giúp giảm thiểu nhu cầu bảo trì và sửa chữa. Màng ngăn là bộ phận duy nhất cần thay thế định kỳ.
Dễ dàng vệ sinh: Thiết kế đơn giản và bề mặt nhẵn giúp việc vệ sinh và khử trùng dễ dàng, rất phù hợp cho các ứng dụng yêu cầu tiêu chuẩn vệ sinh cao.
Khả năng xử lý nhiều loại lưu chất: Van màng có thể được sử dụng cho nhiều loại lưu chất khác nhau, bao gồm chất lỏng, khí và bùn.
Giá thành hợp lý: So với các loại van kim loại có khả năng chống ăn mòn tương đương (như van inox lót PTFE), van màng nhựa thường có giá thành thấp hơn.
Khối lượng nhẹ: Vật liệu nhựa nhẹ hơn kim loại, giúp giảm chi phí vận chuyển và lắp đặt.
Nhược điểm của van màng nhựa
Giới hạn về áp suất và nhiệt độ: Van màng nhựa thường không chịu được áp suất và nhiệt độ cao như van kim loại. Phạm vi áp suất và nhiệt độ hoạt động phụ thuộc vào loại nhựa. Ví dụ, van PVC chỉ chịu được nhiệt độ dưới 60°C, trong khi van CPVC có thể chịu nhiệt độ cao hơn, khoảng 90°C.
Khả năng chịu mài mòn: Màng ngăn có thể bị mài mòn khi tiếp xúc với các hạt rắn trong dòng chảy, đặc biệt trong các ứng dụng xử lý bùn hoặc chất lỏng chứa hạt mài mòn.
Độ bền cơ học: So với van kim loại, van màng nhựa có độ bền cơ học thấp hơn và dễ bị hư hỏng do va đập hoặc tác động mạnh.
Khả năng chịu chân không: Van màng nhựa không phù hợp với các ứng dụng yêu cầu khả năng chịu chân không cao.
Kích thước giới hạn: Van màng nhựa thường có kích thước hạn chế so với van kim loại, không phù hợp với các hệ thống yêu cầu van có kích thước lớn.
Đánh giá của khách hàng về van màng nhựa tại V-ON
Khách hàng đánh giá về van màng nhựa của V-ON thường thể hiện sự hài lòng cao với chất lượng và dịch vụ của công ty. Dưới đây là một số điểm đánh giá nổi bật:
Chất lượng sản phẩm: Các khách hàng đánh giá cao về chất lượng của van màng nhựa cung cấp bởi V-ON. Sản phẩm có độ bền cao, khả năng chống ăn mòn và chịu được hóa chất tốt, phù hợp với nhiều ứng dụng công nghiệp. Đặc biệt, van màng nhựa của V-ON sử dụng các vật liệu nhựa như uPVC, cPVC, PP và PVDF, giúp đảm bảo sự ổn định và hiệu suất vượt trội trong các môi trường làm việc khắc nghiệt.
Dịch vụ khách hàng: Khách hàng nhận xét tích cực về đội ngũ nhân viên của V-ON, họ cho biết nhân viên tư vấn nhiệt tình, chuyên nghiệp và luôn sẵn sàng hỗ trợ trong việc chọn lựa sản phẩm phù hợp với yêu cầu của khách hàng. Ngoài ra, quy trình giao hàng cũng rất nhanh chóng và hiệu quả.
Giá cả hợp lý: Một điểm mạnh được khách hàng đánh giá cao là giá thành của van màng nhựa tại V-ON. So với các nhà cung cấp khác, sản phẩm của V-ON có giá cả hợp lý, đặc biệt là khi xét đến chất lượng và tính năng của van.
Độ tin cậy và sự bền bỉ: Khách hàng nhận xét rằng van màng nhựa của V-ON có độ bền cơ học tốt và ít bị hư hỏng trong quá trình sử dụng, điều này giúp giảm chi phí bảo trì và thay thế cho các hệ thống.
Đánh giá về tính năng: Các khách hàng cũng đề cập đến tính năng dễ dàng lắp đặt, bảo trì và vệ sinh của van màng nhựa, điều này giúp tiết kiệm thời gian và chi phí trong quá trình vận hành.
Ứng dụng của van màng nhựa
Van màng nhựa được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ vào khả năng chống ăn mòn, độ kín cao và dễ dàng vệ sinh. Dưới đây là một số ứng dụng phổ biến của van màng nhựa:
Xử lý nước và nước thải:
- Xử lý nước sạch: Van màng nhựa được sử dụng trong các hệ thống lọc nước, khử trùng và điều chỉnh pH. Với khả năng chống ăn mòn, van có thể hoạt động hiệu quả với các hóa chất xử lý nước như clo, axit và kiềm.
- Xử lý nước thải: Van màng nhựa được áp dụng trong các hệ thống xử lý nước thải sinh hoạt và công nghiệp, nơi có sự hiện diện của nhiều chất ô nhiễm và hóa chất ăn mòn.
- Hệ thống tưới tiêu: Van màng nhựa cũng được sử dụng trong các hệ thống tưới tiêu tự động, giúp điều khiển dòng chảy nước và phân bón.
Công nghiệp hóa chất:
- Vận chuyển và xử lý hóa chất: Van màng nhựa được sử dụng để vận chuyển và xử lý nhiều loại hóa chất, bao gồm axit, kiềm, dung môi và các chất ăn mòn khác. Vật liệu nhựa như PVC, CPVC, PP, PVDF giúp lựa chọn van phù hợp với từng loại hóa chất cụ thể.
- Sản xuất hóa chất: Van màng nhựa đóng vai trò quan trọng trong các quy trình sản xuất hóa chất, giúp kiểm soát dòng chảy và đảm bảo sự an toàn trong các quy trình này.
Công nghiệp thực phẩm và đồ uống:
- Vận chuyển và xử lý thực phẩm: Van màng nhựa được sử dụng trong các quy trình chế biến thực phẩm và đồ uống, nơi yêu cầu vệ sinh cao. Bề mặt nhẵn của van giúp dễ dàng vệ sinh và ngăn ngừa sự phát triển của vi khuẩn.
- Sản xuất đồ uống: Van màng nhựa được ứng dụng trong các hệ thống sản xuất nước giải khát, bia, sữa và các loại đồ uống khác, đảm bảo sự an toàn và vệ sinh trong quy trình sản xuất.
Dược phẩm và công nghệ sinh học:
- Sản xuất dược phẩm: Van màng nhựa là sự lựa chọn lý tưởng trong các quy trình sản xuất thuốc và các sản phẩm dược phẩm, nơi yêu cầu độ sạch và vô trùng cao.
- Công nghệ sinh học: Van màng nhựa cũng được sử dụng trong các ứng dụng như nuôi cấy tế bào, lên men và các quy trình công nghệ sinh học khác, đảm bảo chất lượng sản phẩm và độ an toàn.
Các ứng dụng khác:
- Công nghiệp mạ điện: Van màng nhựa được sử dụng trong các bể mạ điện, giúp kiểm soát dòng chảy của dung dịch mạ.
- Công nghiệp khai thác mỏ: Van màng nhựa được sử dụng trong quá trình vận chuyển và xử lý bùn, quặng và các chất lỏng khác trong khai thác mỏ.
- Công nghiệp giấy và bột giấy: Van màng nhựa được sử dụng trong các quy trình sản xuất giấy và bột giấy, nơi có sự hiện diện của nhiều hóa chất và chất ăn mòn.
V-ON nhà cung cấp van màng nhựa uy tín giá rẻ
V-ON là một nhà cung cấp van màng nhựa uy tín với mức giá cạnh tranh, cung cấp các sản phẩm chất lượng cao cho các ứng dụng công nghiệp. Với cam kết mang đến những sản phẩm van màng nhựa đáng tin cậy, V-ON đã xây dựng được sự tín nhiệm trong cộng đồng công nghiệp nhờ vào các yếu tố sau:
Chất lượng sản phẩm vượt trội:
V-ON cung cấp van màng nhựa được sản xuất từ các vật liệu nhựa chất lượng cao như uPVC, cPVC, PP và PVDF, giúp sản phẩm có khả năng chống ăn mòn tuyệt vời, chịu được các hóa chất và môi trường khắc nghiệt. Các van màng của V-ON đảm bảo hiệu suất ổn định trong nhiều ứng dụng công nghiệp, từ xử lý nước thải, hóa chất đến thực phẩm và dược phẩm.
Giá cả hợp lý:
V-ON cam kết cung cấp van màng nhựa với giá thành hợp lý, giúp khách hàng tiết kiệm chi phí mà vẫn đảm bảo chất lượng sản phẩm. So với các nhà cung cấp khác trên thị trường, V-ON mang đến các sản phẩm với mức giá cạnh tranh mà không làm giảm chất lượng, giúp khách hàng đạt được hiệu quả tối đa trong việc vận hành hệ thống.
Dịch vụ khách hàng tận tâm:
V-ON luôn đặt lợi ích của khách hàng lên hàng đầu, cung cấp dịch vụ tư vấn chi tiết và hỗ trợ kỹ thuật nhanh chóng. Đội ngũ nhân viên chuyên nghiệp của V-ON luôn sẵn sàng hỗ trợ khách hàng trong việc chọn lựa sản phẩm phù hợp, từ đó giúp tối ưu hóa hiệu quả và chi phí cho các hệ thống công nghiệp.
Đảm bảo uy tín và sự tin cậy:
V-ON đã khẳng định được uy tín trong ngành nhờ vào việc cung cấp các sản phẩm chất lượng, đáng tin cậy và luôn đáp ứng đúng yêu cầu của khách hàng. Công ty cũng chú trọng vào việc cung cấp các sản phẩm theo các tiêu chuẩn quốc tế, đảm bảo đáp ứng các yêu cầu khắt khe của các ngành công nghiệp khác nhau.
Giao hàng nhanh chóng:
V-ON cam kết giao hàng đúng hẹn và nhanh chóng, đảm bảo rằng khách hàng có thể sử dụng sản phẩm ngay khi cần thiết, giúp duy trì tiến độ công việc và giảm thiểu thời gian gián đoạn trong các dự án.
Nhờ vào sự kết hợp giữa chất lượng sản phẩm và giá cả hợp lý, V-ON đã trở thành một lựa chọn đáng tin cậy cho các công ty, nhà máy và các dự án công nghiệp cần tìm mua van màng nhựa uy tín, giá rẻ.
