Van màng nhựa Shieyu

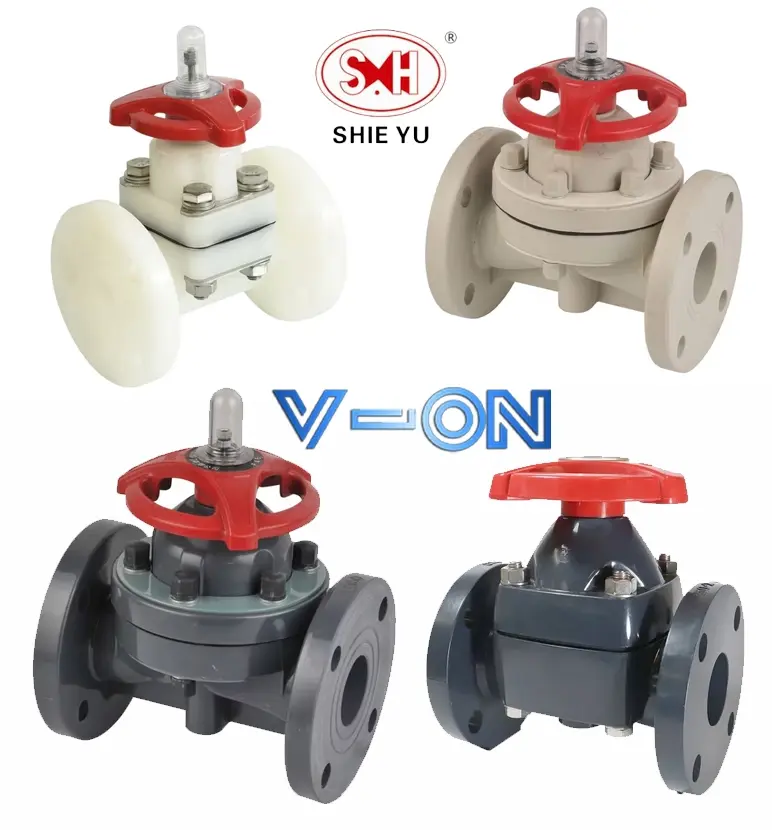

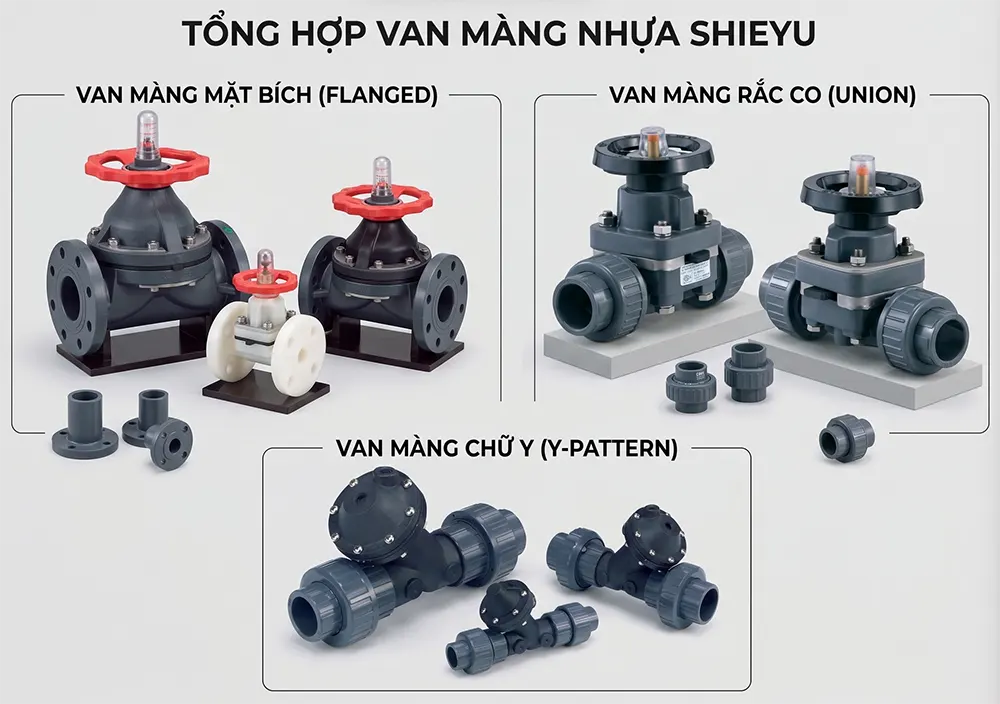

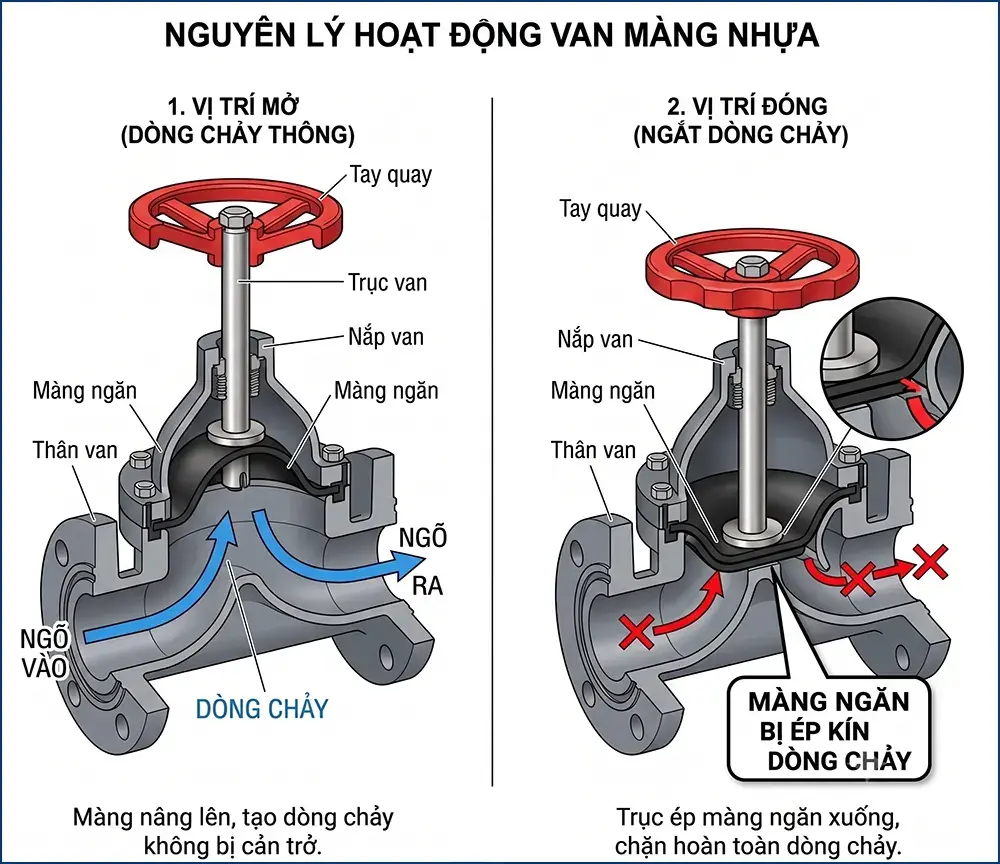

Van màng nhựa Shieyu dùng một màng ngăn (diaphragm) ép xuống đế van để đóng/mở dòng chảy, thay vì dùng bi hoặc đĩa — nên không có khe hở cơ khí tiếp xúc trực tiếp với lưu chất ngoài bề mặt màng. Đây là lý do van màng thường được chọn cho lưu chất có cặn, độ nhớt cao, hoặc hóa chất ăn mòn mạnh mà van bi/van bướm dễ bị kẹt hoặc mài mòn nhanh. Shieyu cung cấp 4 dòng: mặt bích (DF300), chân không (DV300), rắc co (DF100) và chữ Y tự động (YT), phủ dải size DN15–DN250.

Bảng tra nhanh 4 dòng van màng Shieyu

Cách chọn đúng dòng van màng theo nhu cầu

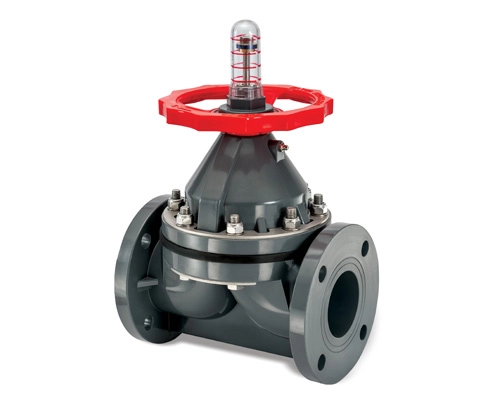

Đường ống lớn, lưu chất ăn mòn mạnh hoặc có tính thẩm thấu khí (như khí clo điện phân): chọn DF300 — dòng mặt bích tiêu chuẩn, có biến thể màng PVDF 3 lớp cho ứng dụng khắt khe nhất.

Hệ thống chân không hoặc vừa chân không vừa áp lực dương: chọn DV300 — dòng chuyên dụng được cấp bằng sáng chế, khắc phục lỗi bung lõi màng mà van màng thông thường gặp phải dưới chân không.

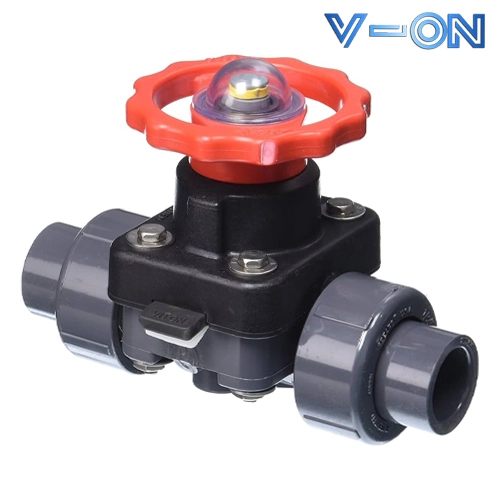

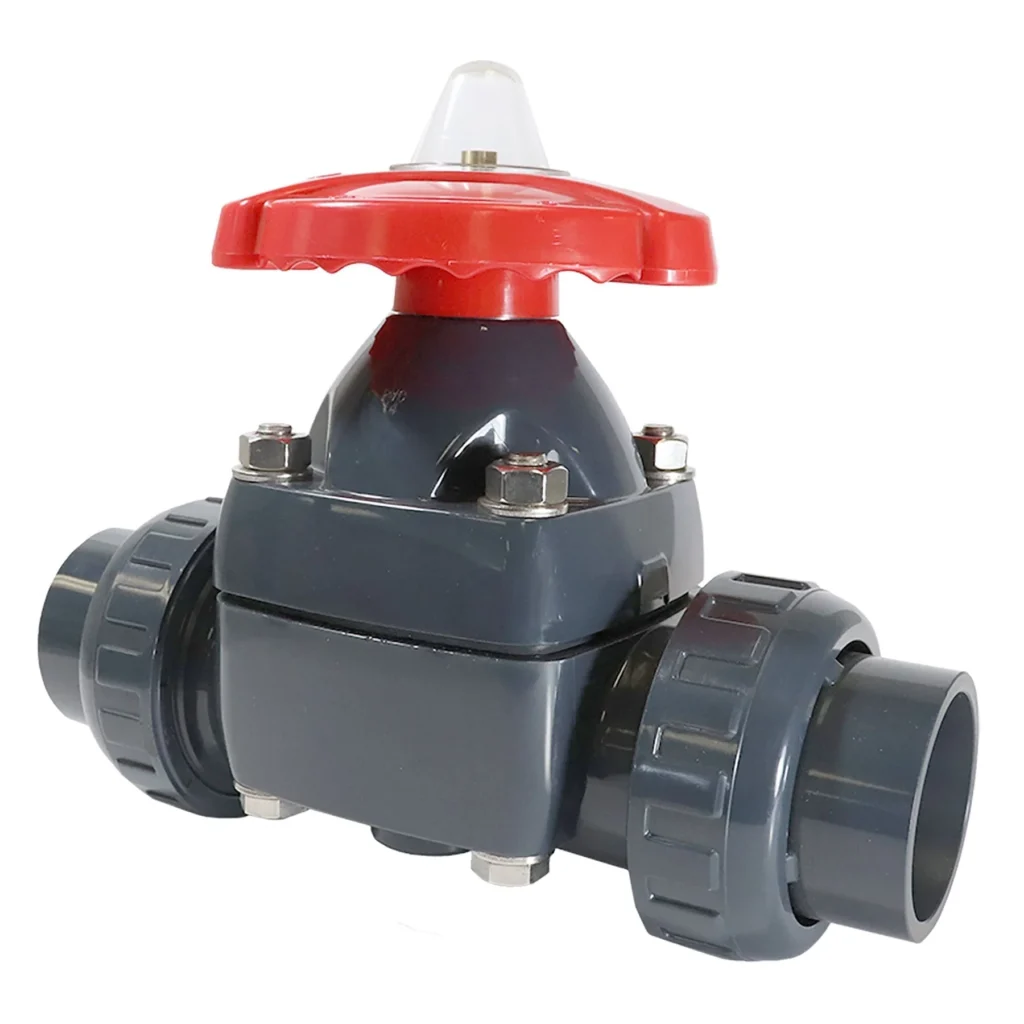

Size nhỏ, cần bảo trì nhanh hoặc quan sát trạng thái van trực tiếp: chọn DF100 — kiểu rắc co tháo rời, có mặt kính quan sát vị trí màng mà không cần tháo van.

Cần tự động hóa hoàn toàn bằng khí nén, tần suất đóng/mở cao: chọn YT — van chữ Y vận hành hoàn toàn bằng khí nén qua 2 lỗ khí, không cần tay quay cơ khí.

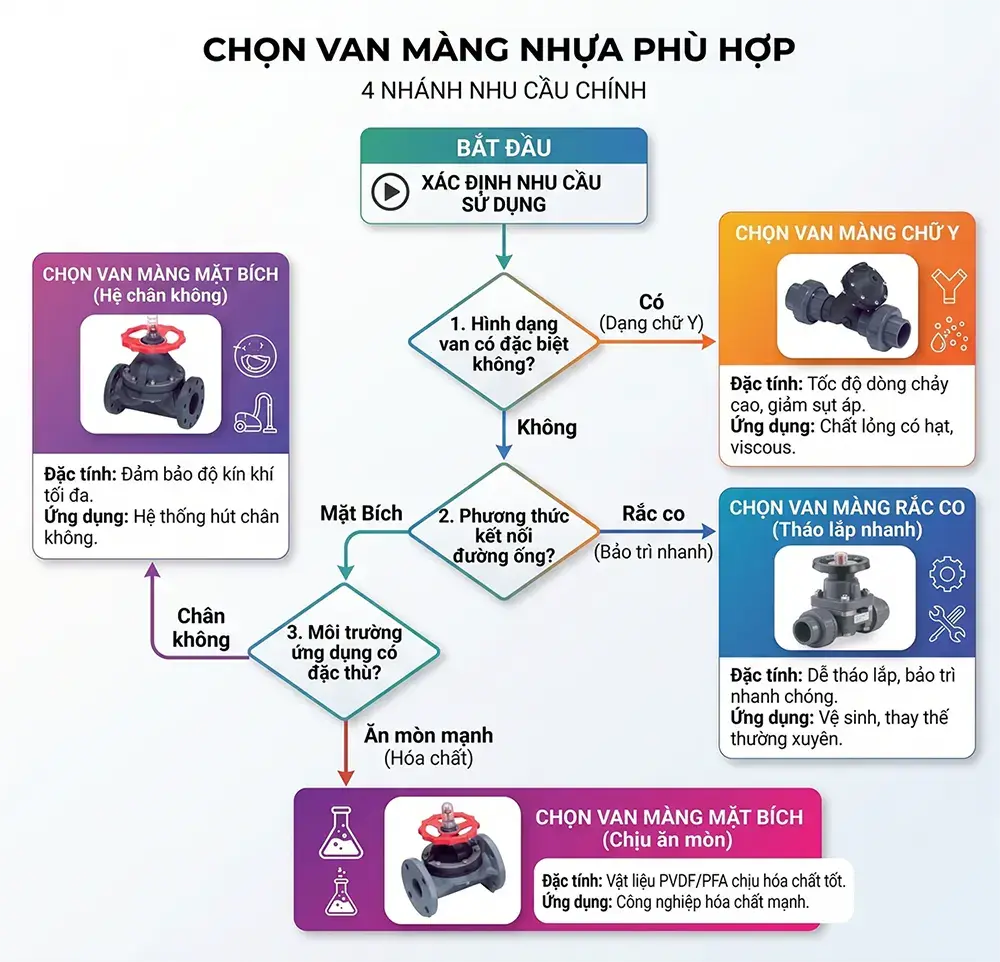

[ẢNH 2 — Sau phần “cách chọn đúng dòng”] Ảnh: sơ đồ cây quyết định đơn giản minh họa luồng chọn van màng theo 4 nhánh nhu cầu (mặt bích chịu ăn mòn / chân không / rắc co bảo trì nhanh / tự động khí nén). Alt text: Sơ đồ chọn van màng nhựa Shieyu theo nhu cầu sử dụng

Vì sao chọn van màng thay vì van bi hoặc van bướm?

Với lưu chất có cặn rắn lơ lửng hoặc độ nhớt cao, van bi và van bướm dễ bị cặn kẹt vào khe hở giữa bi/đĩa và đế van, gây mài mòn hoặc rò rỉ theo thời gian. Van màng không có khe hở này — toàn bộ việc đóng kín chỉ dựa vào một màng ngăn duy nhất ép xuống đế van, nên bền hơn đáng kể trong các ứng dụng này. Đổi lại, van màng thường có tổn thất áp suất cao hơn van bi ở cùng size, và không phù hợp cho ứng dụng cần điều tiết lưu lượng chính xác như van bướm. Nếu lưu chất của bạn sạch, không có cặn, và cần tổn thất áp suất thấp, các dòng van bi nhựa Shieyu hoặc van bướm nhựa Shieyu thường phù hợp hơn.

Vật liệu và tiêu chuẩn áp dụng

Thân van có tùy chọn UPVC/PP/CPVC/PVDF; màng ngăn (diaphragm) — bộ phận cốt lõi quyết định tuổi thọ van — có các lựa chọn EPDM, HYPALON, TEFLON hoặc PVDF 3 lớp tùy mức độ ăn mòn của lưu chất. Kích thước lắp đặt theo 3 tiêu chuẩn JIS/ANSI/DIN, dung sai mặt bích theo EN558-1:1995. Dòng DV300 được cấp bằng sáng chế số 18490 cho thiết kế màng chống bung lõi kim loại dưới chân không — đây là điểm kỹ thuật độc quyền đáng chú ý nhất trong nhóm van màng Shieyu.

Câu hỏi thường gặp về van màng nhựa Shieyu

Van màng Shieyu có mấy loại? Có 4 dòng: mặt bích (DF300), chân không (DV300), rắc co true union (DF100) và chữ Y tự động bằng khí nén (YT), phủ dải size DN15–DN250.

Van màng nào phù hợp cho hệ thống chân không? Dòng DV300 chuyên dụng cho hệ thống chân không, được cấp bằng sáng chế cho thiết kế màng chống bung lõi kim loại, chịu chân không tuyệt đối tới -760mmHg và vẫn dùng được dưới áp lực dương.

Van màng có phù hợp cho lưu chất có cặn không? Có. Vì không có khe hở cơ khí giữa bộ phận đóng kín và đế van (chỉ có màng ngăn tiếp xúc), van màng thường bền hơn van bi/van bướm khi dùng cho lưu chất có cặn rắn lơ lửng hoặc độ nhớt cao.

Van màng chữ Y YT vận hành như thế nào? YT vận hành hoàn toàn tự động bằng khí nén qua 2 lỗ khí trên nắp và thân van — không có tay quay cơ khí, phù hợp hệ thống cần đóng/mở tần suất cao mà không cần thao tác thủ công.
