Van màng rắc co Shieyu DF100 series (DN15–DN50)

Mô tả

Cập nhật lần cuối ngày 20/07/2026 lúc 11:01 sáng

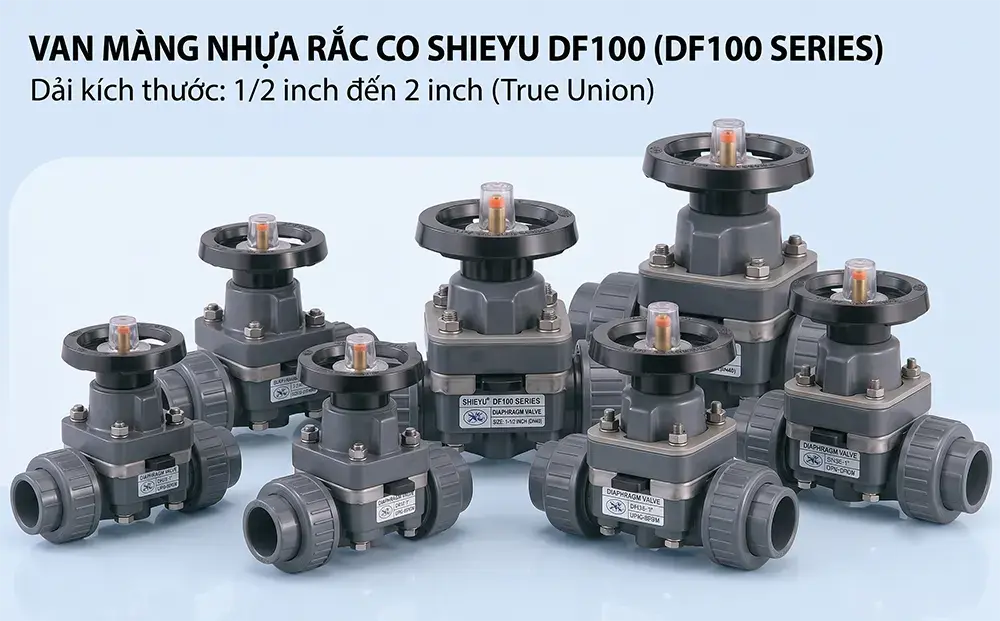

Van màng DF100 là van màng nhựa Shieyu kiểu rắc co (true union), size DN15–DN50 (1/2″–2″), có 2 kiểu kết nối socket (DF100) hoặc ren (DF200). Van có mặt kính quan sát (gauge cover) và chỉ báo (indicator) để nhìn trực tiếp vị trí đóng/mở của màng mà không cần tháo van, đồng thời có biến thể màng 3 lớp DE100/DE200 chống thẩm thấu khí clo giống dòng DF300.

DF100 khác gì DF300? – 2 tiện ích riêng cho size nhỏ

DF100 và DF300 đều là van màng, nhưng phục vụ 2 nhu cầu khác nhau. DF300 là dòng mặt bích cho size lớn (DN15–DN250), phù hợp lắp cố định lâu dài trên hệ thống mặt bích. DF100 chuyên cho size nhỏ (DN15–DN50) với 2 tiện ích mà DF300 không có:

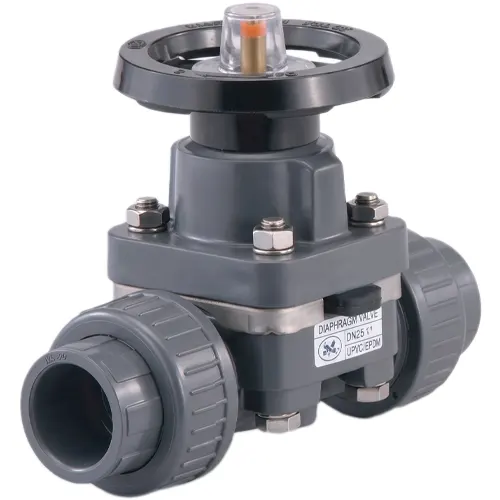

1. Kiểu rắc co (true union) – tháo rời nhanh để bảo trì. Với đai ốc rắc co ở 2 đầu, DF100 có thể tháo ra khỏi đường ống để bảo trì hoặc thay màng mà không cần tháo bu lông mặt bích hay cắt ống – tương tự nguyên lý true union ở dòng van bi CB Series, nhưng áp dụng cho van màng.

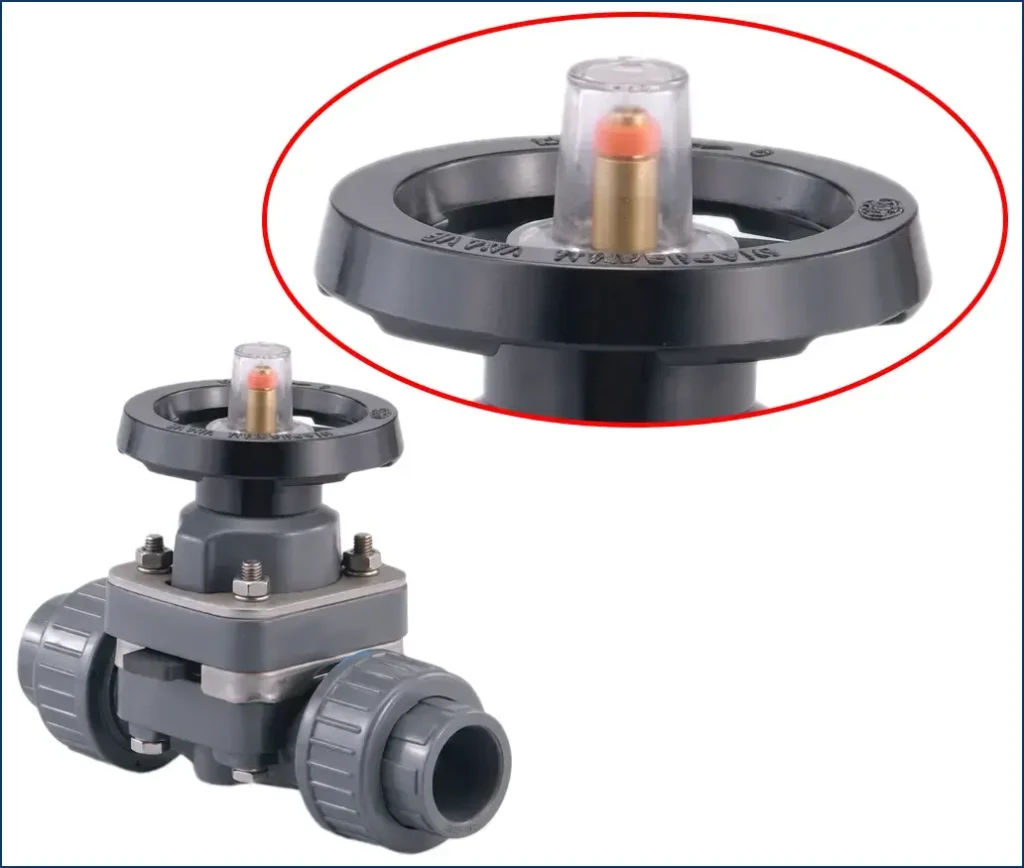

2. Mặt kính quan sát (gauge cover) và chỉ báo (indicator). DF100 có một nắp trong suốt phía trên vô lăng, cho phép nhìn trực tiếp vị trí của bộ chỉ báo gắn liền với màng ngăn bên dưới – biết ngay van đang đóng hay mở mà không cần tháo van ra kiểm tra bằng mắt, rất hữu ích cho đường ống lắp ở vị trí khó quan sát trực tiếp phần thân van.

Chống thẩm thấu khí clo – biến thể DE100/DE200

Giống dòng DF300, DF100 cũng có biến thể DE100 (socket)/DE200 (ren) 3 lớp dùng màng chống thẩm thấu khí – phù hợp bảo vệ khỏi hiện tượng khí clo hoạt tính trong quá trình điện phân “thấm” dần qua màng cao su thông thường theo thời gian, gây ăn mòn các bộ phận bên dưới màng dù màng chưa bị thủng nhìn thấy được. Nếu hệ thống của bạn xử lý dung dịch điện phân hoặc khí clo ở size nhỏ (dưới DN50), nên chỉ định rõ yêu cầu biến thể DE100/DE200 khi đặt hàng.

Thông số kỹ thuật được kiểm chứng

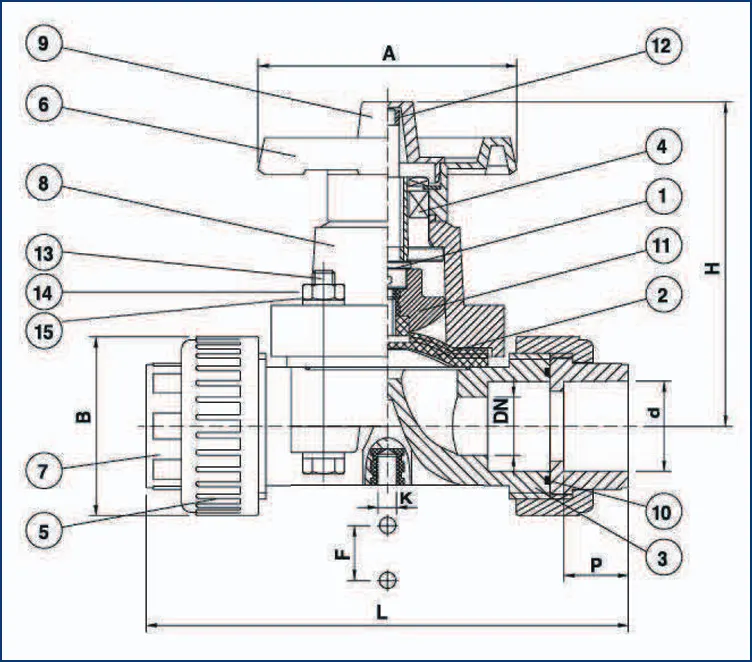

Bảng vật liệu cấu tạo (15 chi tiết)

Bảng CV Value và mô-men xoắn (size 1/2″–2″)

Bảng CV value và mô-men xoắn riêng cho dải size 1/2″–2″ của DF100, khác với bảng của DF300 (áp dụng cho dải size lớn hơn) – không dùng chung một bảng giữa 2 dòng sản phẩm.

Bảng kích thước lắp đặt (JIS, DN15–DN50)

Bảng đầy đủ theo cả ANSI/DIN xem tại catalogue PDF gốc.

Khi nào chọn DF100 thay vì DF300?

Chọn DF100 khi: size nằm trong dải DN15 – DN50, cần bảo trì/thay màng thường xuyên (kiểu rắc co tháo nhanh hơn mặt bích), hoặc cần quan sát trạng thái van trực tiếp mà không tháo van (mặt kính quan sát).

Chọn DF300 khi: size lớn hơn DN50 (lên tới DN250), hoặc vị trí lắp đặt cố định lâu dài không cần tháo lắp thường xuyên, phù hợp hệ thống mặt bích đã có sẵn.

Ghi chú kỹ thuật viên: Mặt kính quan sát giúp phát hiện sớm hiện tượng màng không đóng kín hoàn toàn (do cặn kẹt ở yên van) mà không cần dừng hệ thống để kiểm tra trực quan bằng cách tháo van – hữu ích đặc biệt cho các line sản xuất liên tục, nơi việc dừng hệ thống để kiểm tra van gây tổn thất sản lượng đáng kể. Khi tháo rời van để bảo trì hoặc thay màng, nên kiểm tra đồng thời tình trạng gioăng ở đai ốc rắc co (thường là EPDM/VITON) – vì đây là bộ phận dễ bị bỏ sót khi chỉ tập trung kiểm tra màng ngăn, trong khi thực tế gioăng rắc co xuống cấp cũng là nguyên nhân phổ biến gây rò rỉ tại điểm nối.
