Van nhựa Shieyu

Van nhựa Shieyu (Đài Loan) là dòng van công nghiệp chuyên dụng chống hóa chất ăn mòn cao cấp, được sản xuất bởi tập đoàn Shieyu Machine Industry Co., Ltd từ năm 1973. Hệ sinh thái van Shieyu bao gồm 3 dòng chủ lực: Van bướm, Van bi và Van màng, được đúc từ các vật liệu nhựa nguyên sinh tiêu chuẩn uPVC, cPVC, PP, PVDF cho khả năng chịu áp lực tới 150 PSI (10 bar) và nhiệt độ tối đa lên đến 120°C. Sản phẩm tuân thủ khắt khe các tiêu chuẩn kết nối mặt bích quốc tế ANSI, JIS, DIN và tiêu chuẩn chất lượng ISO 9001:2015, là giải pháp hàng đầu cho các nhà máy hóa chất, xử lý nước thải công nghiệp và bán dẫn tại Việt Nam.

Vì sao van nhựa SHIEYU (ĐÀI LOAN) được các kỹ sư chỉ định trong hệ thống hóa chất?

Khi thiết kế đường ống dẫn hóa chất có tính ăn mòn tàn phá cao (như axit H2SO4, HCl, HNO3 hay kiềm mạnh NaOH), các dòng van kim loại thông thường như gang, đồng hay thậm chí Inox 304/316 đều có nguy cơ bị oxy hóa và ăn mòn điện hóa theo thời gian.

Với hơn 50 năm kinh nghiệm (từ 1973) trong lĩnh vực đúc nhựa công nghiệp tại Đài Loan, Shieyu mang lại những giá trị kỹ thuật đã được kiểm chứng trên hàng nghìn dự án thực tế:

• • Vật liệu nguyên sinh đạt chuẩn ASTM D1784: Shieyu sử dụng 100% hạt nhựa nguyên sinh nhập khẩu từ các thương hiệu uy tín toàn cầu (như Formosa, Arkema), không pha tạp chất hay nhựa tái chế. Điều này giúp van có cấu trúc phân tử đồng nhất, không bị lão hóa nhanh ngoài trời và không thôi nhiễm chất độc vào đường ống (đạt chuẩn nước sạch).

• • Độ kín tuyệt đối với hệ thống gioăng cao cấp: Tuỳ thuộc vào lưu chất, van Shieyu được trang bị gioăng làm kín bằng EPDM (cho nước thải, axit yếu), FKM/Viton (cho axit đậm đặc, dung môi hữu cơ) hoặc PTFE/Teflon (kháng tuyệt đối mọi loại hóa chất).

• • Gia công chính xác cao (CNC Machining): Trục van và viên bi/đĩa van được gia công trên máy CNC với độ dung sai cực thấp, giúp lực ma sát khi vận hành (Torque) giảm tới 30-40% so với các dòng van nhựa giá rẻ thông thường, gia tăng tuổi thọ cho bộ điều khiển tự động.

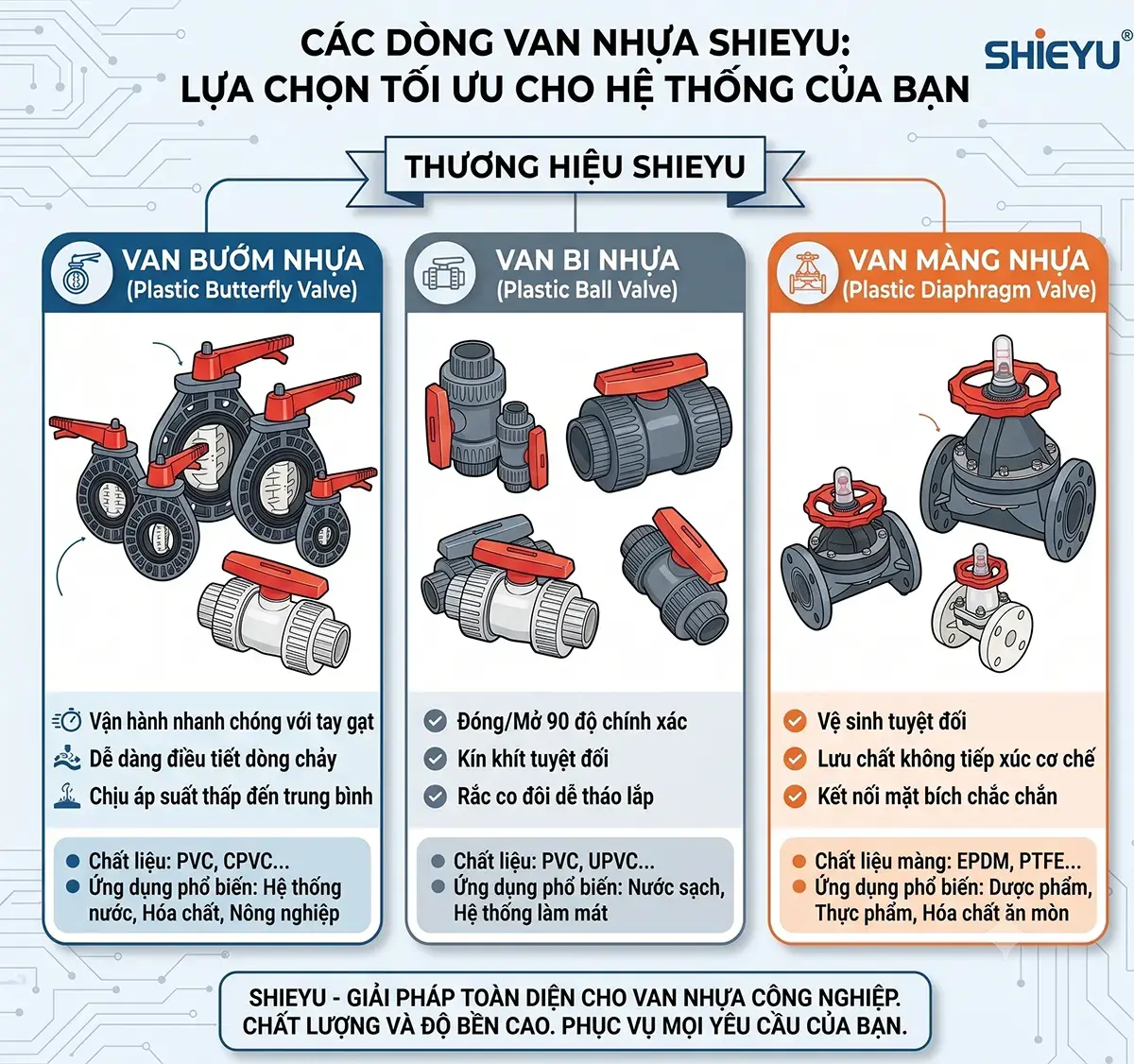

Hệ sinh thái sản phẩm van nhựa SHIEYU chính hãng

Dưới đây là danh mục phân loại chi tiết 18 dòng sản phẩm van nhựa Shieyu (Đài Loan) đang được phân phối chính hãng tại Việt Nam kèm tài liệu kỹ thuật chi tiết:

Dòng van bướm nhựa Shieyu

Van bướm Shieyu là giải pháp đóng/mở và điều tiết lưu lượng tối ưu cho các đường ống kích thước trung bình và lớn (từ DN50 đến DN600 – từ 2 inch đến 24 inch), thiết kế dạng kẹp wafer hoặc mặt bích, giúp tiết kiệm tối đa không gian lắp đặt.

• • Nhóm van bướm vận hành thủ công (Tay gạt / Tay quay hộp số):
    • • 👉 Van bướm tay gạt Shieyu BB300 Series: Dòng tay gạt tiêu chuẩn 10 cấp độ đĩa, size DN50 – DN200, thông dụng nhất cho cấp thoát nước và hóa chất nhẹ.
    • • 👉 Van bướm tay gạt Shieyu BE300 Series: Phiên bản tay gạt kinh tế, tối ưu trọng lượng, vận hành nhẹ nhàng.
    • • 👉 Van bướm tay quay Shieyu BF300 Series: Tích hợp hộp số vô lăng giảm tốc, chuyên cho đường ống lớn DN50 – DN300, chống hiện tượng búa nước gây vỡ ống.
    • • 👉 Van bướm tay quay Shieyu BS300 Series: Dòng van chuyên dụng với trục Inox SUS316/Hastelloy cách ly hoàn toàn với lưu chất, chịu môi trường hóa chất siêu đậm đặc.
    • • 👉 Van bướm tay quay Shieyu BH Series: Phiên bản tải trọng nặng (Heavy Duty), kết cấu thân siêu dày, chịu lực siết mặt bích lớn, kích thước ngoại cỡ lên đến DN600.

• • Nhóm van bướm điều khiển tự động (Khí nén / Điện):
    • • 👉 Van bướm điều khiển khí nén Shieyu BM300 Series: Đóng mở siêu nhanh 1-2 giây, an toàn phòng chống cháy nổ tuyệt đối cho nhà máy hóa chất.
    • • 👉 Van bướm điều khiển khí nén Shieyu BN300 Series: Dòng truyền động khí nén thế hệ mới, tuổi thọ bộ actuator đạt > 1.000.000 chu kỳ vận hành.
    • • 👉 Van bướm điều khiển điện Shieyu BP300 Series: Sử dụng động cơ điện 24V/220V AC, tiêu chuẩn chống nước IP67, vận hành êm ái, có tích hợp lục giác quay tay khẩn cấp khi mất điện.

Dòng van bi nhựa Shieyu

Van bi Shieyu chuyên dụng cho các đường ống kích thước nhỏ và trung bình (từ DN15 đến DN100 – từ 1/2 inch đến 4 inch), cung cấp khả năng đóng ngắt lưu chất nhanh, độ kín gần như tuyệt đối, không gây sụt áp trên đường ống.

• • Nhóm van bi vận hành cơ học:
    • • 👉 Van bi rắc co đôi Shieyu CB Series: Thiết kế “True Union” (rắc co 2 đầu) thông minh, cho phép tháo rời thân van để bảo dưỡng gioăng bi mà không cần cắt hay tháo dỡ hệ thống đường ống.
    • • 👉 Van bi mặt bích Shieyu CG Series: Kết nối mặt bích chắc chắn theo chuẩn JIS 10K, ANSI 150 LB, DIN, chịu áp lực cao, không rò rỉ tại điểm nối.
    • • 👉 Van bi 3 ngả Shieyu CT Series: Giải pháp phân nhánh dòng chảy (dạng chữ L hoặc chữ T), trộn lẫn hoặc chuyển hướng lưu chất hóa chất trong cùng một vị trí van.

• • Nhóm van bi điều khiển tự động:
    • • 👉 Van bi điều khiển khí nén Shieyu CO Series: Tích hợp đầu truyền động khí nén tác động đơn/kép, tự động hóa đóng mở ngay tức thì cho đường ống nhỏ.
    • • 👉 Van bi điều khiển khí nén Shieyu CQ Series: Dòng van bi khí nén công nghiệp với bộ gá đỡ gia cường chuẩn ISO 5211, chống rung lắc tối đa.
    • • 👉 Van bi điều khiển điện Shieyu CJ Series: Động cơ điện độ chính xác cao, có thể tùy chọn tính năng điều khiển tuyến tính (Modulating 4-20mA) để điều tiết lưu lượng hóa chất chính xác từng ml.

2.3. Dòng van màng & van chữ Y Shieyu

Đây là dòng sản phẩm đặc thù nhất của Shieyu, được thiết kế nguyên lý “không điểm chết”, cực kỳ phù hợp cho môi trường dung dịch có cặn, bùn rác nhỏ hoặc hóa chất siêu ăn mòn.

• • 👉 Van màng mặt bích Shieyu DF300 Series: Lưu chất chỉ tiếp xúc duy nhất với màng van bằng PTFE và thân van nhựa. Trục van kim loại được cách ly hoàn toàn ở ngăn trên, loại bỏ 100% rủi ro ăn mòn cơ cấu cơ khí.

• • 👉 Van màng chân không Shieyu DV300 Series: Cấu tạo chuyên biệt chịu được áp suất âm (độ chân không cao), không bị móp méo hay hút tụt màng van.

• • 👉 Van màng rắc co Shieyu DF100 Series: Kết nối rắc co đôi nhỏ gọn, tiện lợi cho các trạm lấy mẫu hóa chất, máy lọc nước tinh khiết RO, hệ thống châm clo.

• • 👉 Van màng chữ Y Shieyu YT Series: Thiết kế thân van nghiêng góc chữ Y (Y-Type/Y-Strainer), giúp giảm thiểu tối đa tổn thất áp suất (sụt áp) so với dòng van màng thẳng thông thường, dòng chảy đi qua mượt mà hơn.

(Lưu ý cho Kỹ thuật viên: Để xem bản vẽ CAD chi tiết và thông số torque cụ thể, vui lòng nhấp vào từng đường dẫn sản phẩm vệ tinh phía trên).

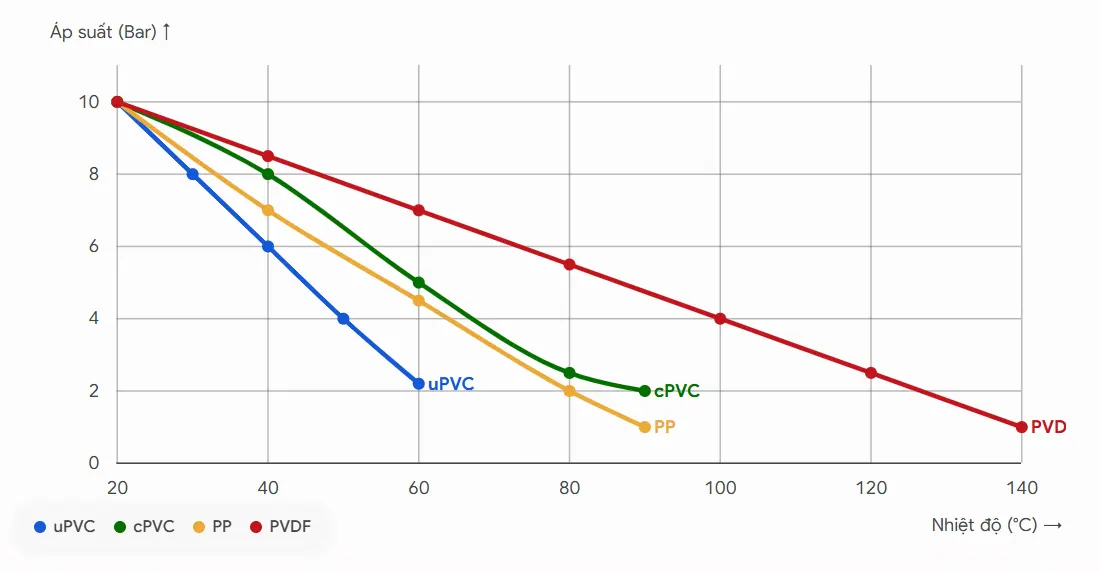

Bảng hướng dẫn lựa chọn vật liệu van SHIEYU chuẩn kỹ thuật

Một trong những sai lầm lớn nhất khi thi công là chọn sai vật liệu nhựa so với nhiệt độ và đặc tính hóa học của dòng chảy. Dưới đây là bảng thông số tiêu chuẩn thực tế từ catalog Shieyu để bạn tham khảo đối chiếu:

Kinh nghiệm thực tế & lưu ý khi thi công van nhựa SHIEYU

Từ thực tiễn tư vấn và khắc phục sự cố tại công trình, đội ngũ kỹ sư của chúng tôi đúc kết 3 quy tắc cốt lõi để giữ van nhựa Shieyu vận hành bền bỉ trên 5-10 năm:

1. 1. Kiểm soát Lực siết Bulong mặt bích (Torque Limit): Van nhựa không mang tính chất cơ học cứng như van gang hay Inox. Khi lắp đặt các dòng van mặt bích (như BF300, CG Series, DF300), tuyệt đối không siết bulong quá lực. Must sử dụng cờ lê lực (Torque Wrench) và siết đối xứng hình sao. Dẫn chứng thực tế: Với van bướm DN100 (4 inch), lực siết khuyến nghị chỉ từ 30 – 40 Nm. Siết quá lực sẽ làm nứt vỡ mặt bích nhựa hoặc biến dạng thân van, gây kẹt đĩa van.

1. 1. Tính toán giãn nở nhiệt & Bố trí giá đỡ (Pipe Support): Nhựa có hệ số giãn nở nhiệt cao gấp 5-7 lần kim loại. Với các đường ống kích thước lớn sử dụng van nặng như [Van bướm tay quay Shieyu BH Series] hoặc van điều khiển điện [BP300 Series], bắt buộc phải thiết kế giá đỡ (support) độc lập ngay tại vị trí van. Không được để toàn bộ trọng lượng van và đường ống đè nặng lên các mối nối rắc co hay mặt bích nhựa.

1. 1. Lựa chọn đúng chuẩn mặt bích: Shieyu sản xuất van theo tiêu chuẩn lỗ bích quốc tế. Tuy nhiên, trước khi đặt hàng, cần xác định rõ mặt bích ống đang dùng là chuẩn JIS 10K (Nhật Bản), DIN PN10 (Châu Âu) hay ANSI Class 150 (Mỹ). Việc lắp sai chuẩn bích sẽ khiến lỗ bulong không lệch khớp hoặc phải nong lỗ, làm giảm độ bền cơ học của hệ thống.

Câu hỏi thường gặp (FAQ )
