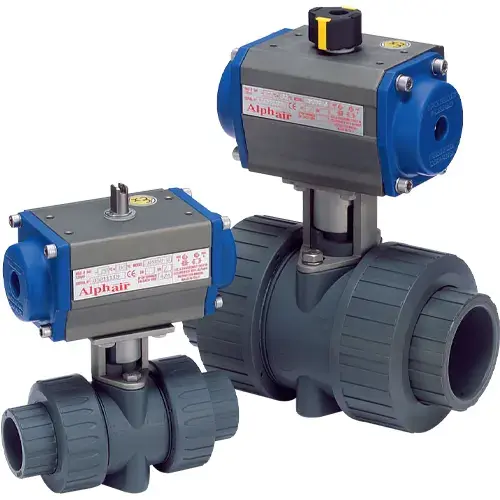

Van bi CO Series là van bi nhựa Shieyu điều khiển khí nén kiểu tác động kép (double action), size 1/2″–4″, cần áp lực khí nén 5–8 kgf/cm² để vận hành cả 2 chiều đóng/mở. Actuator làm bằng hợp kim nhôm ECRLD, có 3 tùy chọn kết nối: socket (CO100), ren (CO200), mặt bích (CO300), khi mất khí nén van giữ nguyên vị trí hiện tại.

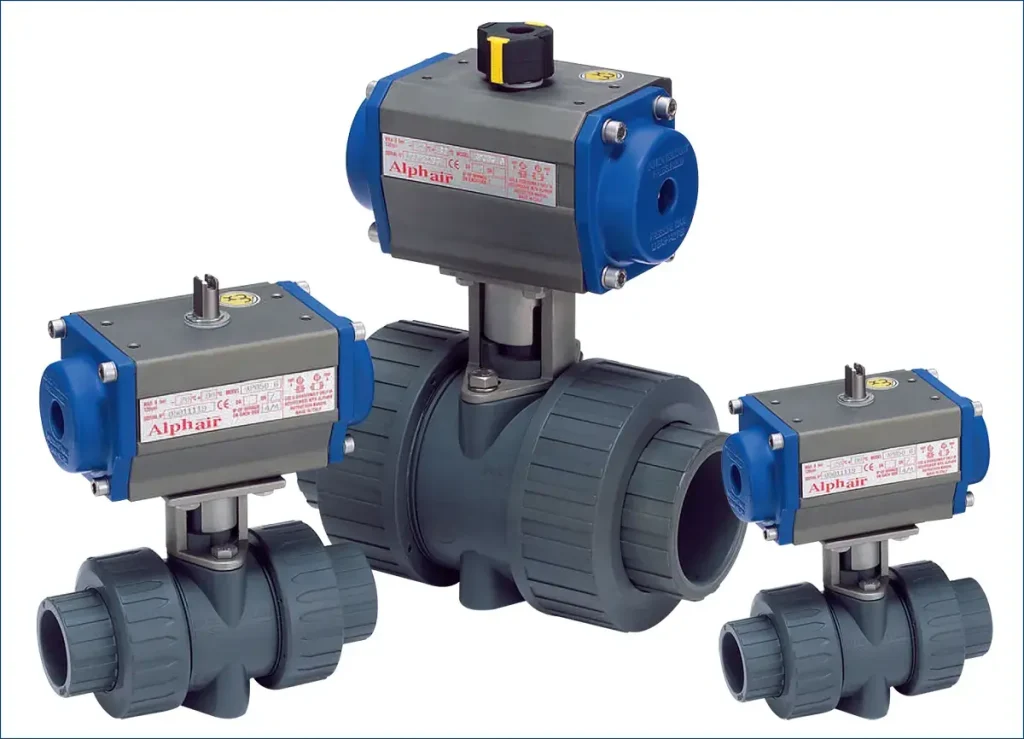

Van bi điều khiển khí nén Shieyu CO series double action

Double action nghĩa là gì trên van bi CO?

Tương tự nguyên lý ở dòng van bướm khí nén, “double action” (tác động kép) nghĩa là actuator khí nén của CO dùng áp lực khí cho cả 2 chiều đóng và mở — không có lò xo hồi vị bên trong. Khi hệ thống mất khí nén (do sự cố đường ống khí hoặc máy nén dừng hoạt động), van CO sẽ giữ nguyên vị trí hiện tại tại thời điểm mất áp, không tự động đóng cũng không tự động mở.

Đây là điểm khác biệt cốt lõi so với dòng Van bi điều khiển khí nén Shieyu CQ Series kiểu spring return, nơi van sẽ tự động về vị trí an toàn mặc định (đóng hoặc mở, tùy cấu hình lò xo) ngay khi mất khí nén. Nên chọn CO khi quy trình yêu cầu van dừng đúng vị trí đang thao tác nếu có sự cố khí nén; nên chọn CQ khi hệ thống ưu tiên tiêu chuẩn an toàn fail-safe.

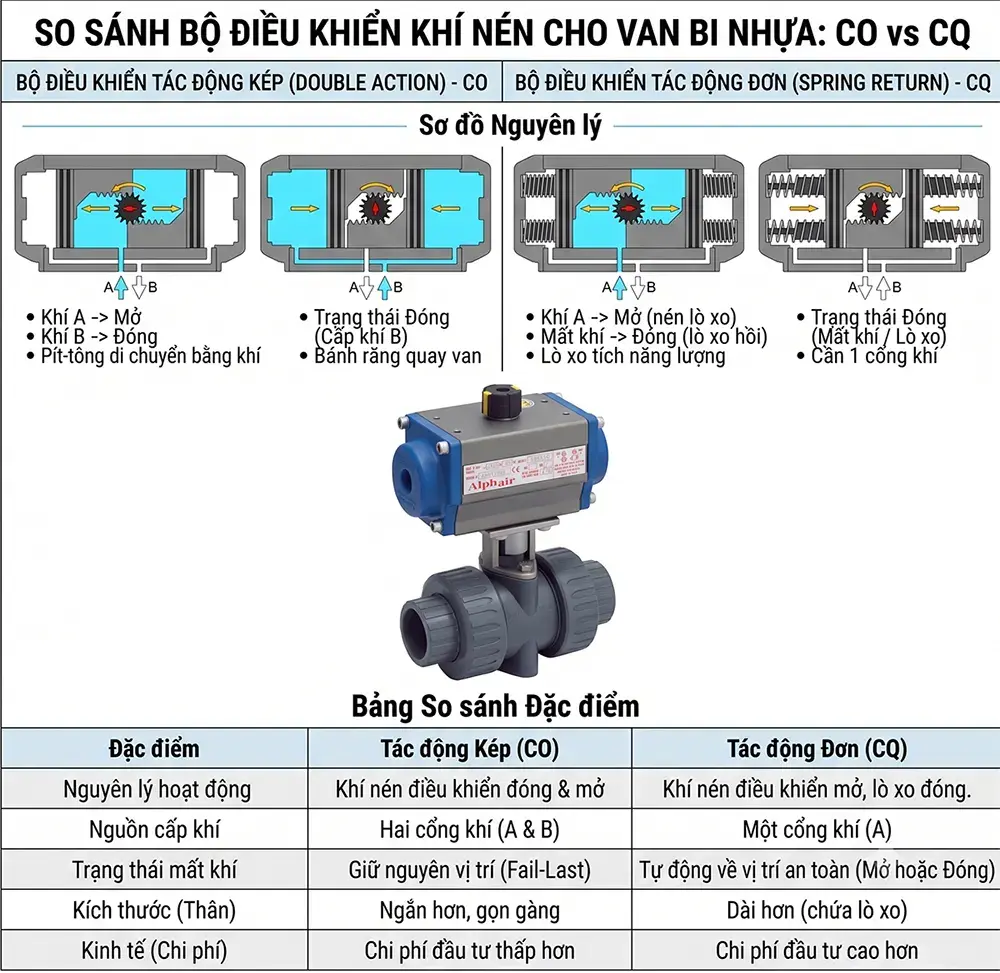

So sánh van bi khí nén double action CO và spring return CQ

Thông số kỹ thuật được kiểm chứng

Bảng vật liệu cấu tạo (15 chi tiết)

STT	Chi tiết	Số lượng	Vật liệu
1	Trục (Stem)	1	UPVC, PP, CPVC, PVDF
2	Bi van (Ball)	1	UPVC, PP, CPVC, PVDF
3	Thân van (Body)	1	UPVC, PP, CPVC, PVDF
4	Đai ốc rắc co (Union Nut)	2	UPVC, PP, CPVC, PVDF
5	Đầu nối (End Connector)	2	UPVC, PP, CPVC, PVDF
6	Đế bi (Seat)	2	PTFE
7	Gioăng trục (Stem O-Ring)	1–2 tùy size	EPDM, VITON
8	Gioăng vòng đỡ (Seat Carrier O-Ring)	1	EPDM, VITON
9	Gioăng thân (Body O-Ring)	2	EPDM, VITON
10	Vòng đỡ đế (Seat Carrier)	1	UPVC, PP, CPVC, PVDF
11	Ống lót đồng (Brass Inserts)	4–8 tùy size	BRASS
12	Mặt bích (Flange)	2	UPVC, PP, CPVC, PVDF
13	Giá đỡ (Mounting Bracket)	1	SUS304
14	Vỏ truyền động trục (Stem Transmit Housing)	1	SUS304
15	Actuator khí nén (Pneumatic Actuators)	1	ECRLD Aluminum Alloy

Air Force (áp lực khí vận hành): Tối thiểu 5 kgf/cm², Tối đa 8 kgf/cm².

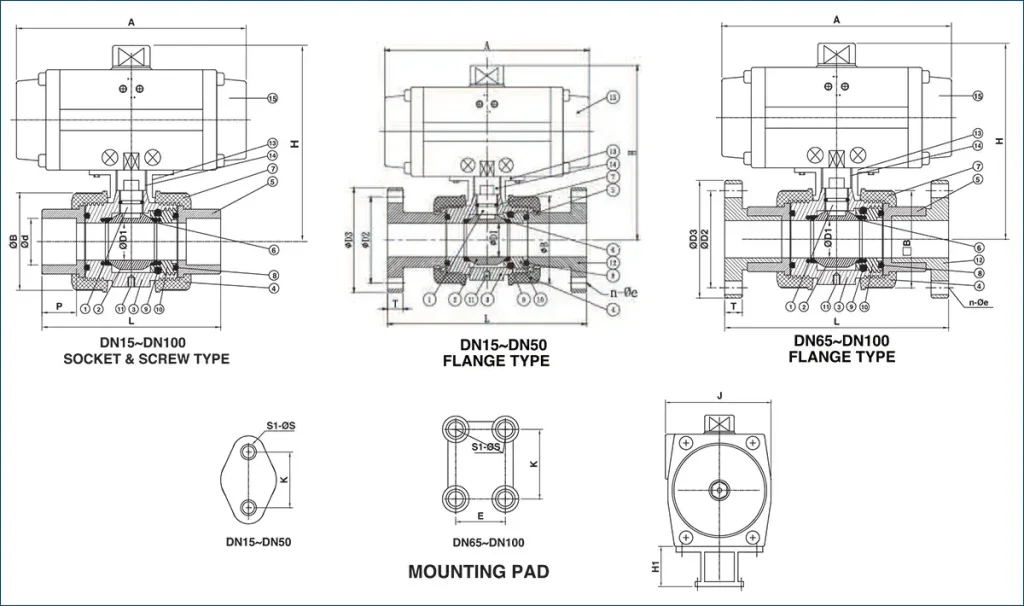

Bản vẽ cấu tạo chi tiết và kích thước van bi khí nén CO socket ren mặt bích

Bảng kích thước lắp đặt (JIS, socket/thread, size phổ biến)

Size (inch)	D1 (mm)	D2 (mm)	D3 (mm)	L-Socket (mm)	H (mm)	H1 (mm)	A (mm)	Test Press (kgf/cm²)	Working Press (kgf/cm²)
1/2″	15	70	95	115	151.6	40	137	22.5	15
3/4″	19	75	100	126	157.5	40	137	22.5	15
1″	25	90	125	144	162.0	40	137	22.5	15
1-1/4″	38	100	135	181	197.7	55	152	22.5	15
1-1/2″	38	105	140	181	197.7	55	152	22.5	15
2″	48	120	155	202	208.3	55	152	22.5	15
2-1/2″	65	140	175	227	263.2	68	230	15	10
3″	78	150	185	275	307.7	85	271	15	10
4″	102	175	210	321	326.0	80	360	15	10

Cột H, A là kích thước cụm actuator gắn trên thân van — cần thiết khi thiết kế không gian lắp đặt và tủ điều khiển khí nén. Bảng đầy đủ theo cả ANSI/DIN xem tại catalogue PDF.

Ghi chú kỹ thuật viên: Nên lắp thêm bộ lọc khí kèm van điều áp (air filter regulator) trước actuator để tránh ẩm và bụi trong khí nén làm giảm tuổi thọ piston bên trong — đây là lưu ý áp dụng chung cho mọi actuator khí nén, đặc biệt quan trọng ở môi trường ngoài trời hoặc gần khu vực có bụi hóa chất. Với hệ thống có nhiều van CO hoạt động đồng thời, nên kiểm tra công suất máy nén khí tổng thể đủ đáp ứng khi nhiều actuator cùng thao tác cùng lúc — mỗi actuator cần áp lực khí 5–8 kgf/cm² và tiêu thụ một lượng khí nhất định mỗi lần đóng/mở, nếu hệ thống khí nén không đủ công suất dự phòng, các van có thể thao tác chậm hơn tính toán ban đầu khi vận hành đồng thời.

So sánh nhanh: CO và CQ

Tiêu chí	CO (Double Action)	CQ (Spring Return)
Cơ chế	Khí nén cả 2 chiều đóng/mở	Khí nén 1 chiều, lò xo hồi vị chiều còn lại
Khi mất khí nén	Giữ nguyên vị trí hiện tại	Tự động về vị trí an toàn mặc định
Phù hợp khi	Cần dừng đúng vị trí trung gian	Cần tiêu chuẩn an toàn fail-safe
Size	1/2″–4″	1/2″–4″

Xem chi tiết tại Van bi điều khiển khí nén Shieyu CQ Series.

Câu hỏi thường gặp về van bi điều khiển khí nén Shieyu CO

Van bi khí nén CO cần áp lực khí bao nhiêu để vận hành?

Áp lực khí nén vận hành nằm trong khoảng 5–8 kgf/cm² (tối thiểu 5, tối đa 8 kgf/cm²) theo thông số actuator ECRLD Aluminum Alloy đi kèm van.

Van CO khác van CQ (spring return) ở điểm nào?

CO dùng khí nén cho cả 2 chiều đóng/mở nên giữ nguyên vị trí khi mất khí; CQ chỉ cần khí nén 1 chiều còn chiều kia do lò xo tự đẩy về, nên tự động về vị trí an toàn mặc định khi mất khí nén.

Khi mất khí nén, van bi CO ở trạng thái nào?

Van CO giữ nguyên vị trí đang có tại thời điểm mất khí nén — không tự động đóng cũng không tự động mở, vì là kiểu double action không có lò xo hồi vị.

Van bi CO có kiểu mặt bích không?

Có. CO có 3 tùy chọn kết nối: CO100 (socket), CO200 (ren) và CO300 (mặt bích) — đều dùng chung cấu tạo thân van và actuator, chỉ khác kiểu đầu nối với đường ống.
