Van màng chân không Shieyu DV300 series (3″–10″)

Mô tả

Cập nhật lần cuối ngày 20/07/2026 lúc 10:55 sáng

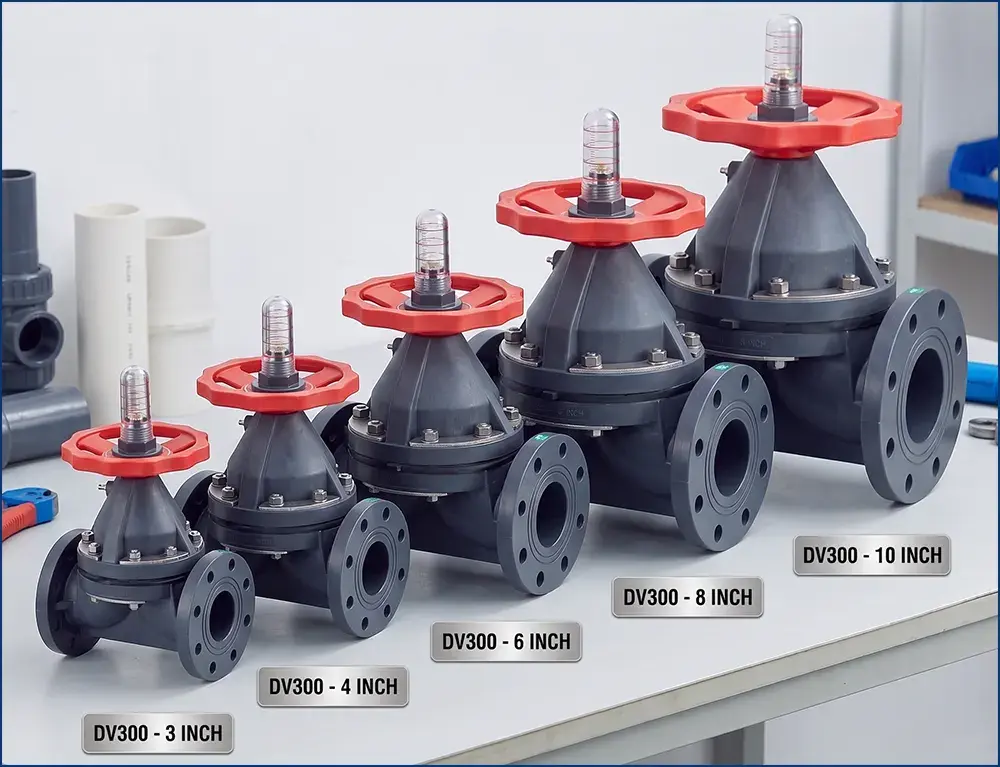

Van màng DV300 là van màng nhựa Shieyu chuyên dùng cho hệ thống chân không, size 80mm–250mm (3″–10″), được cấp bằng sáng chế số 18490 cho thiết kế màng ngăn treo từ máy nén — khắc phục lỗi phổ biến ở van màng thông thường là lõi kim loại trong màng bị bung ra khi hút chân không khiến van mất tác dụng. Van chịu được chân không tuyệt đối -760mmHg và vẫn hoạt động bình thường dưới áp lực dương 3–7 kgf/cm² khi cần.

Vì sao van màng thông thường thường hỏng khi dùng dưới chân không?

Van màng tiêu chuẩn thường có một lõi kim loại được ép cố định bên trong lớp cao su của màng ngăn, giúp màng đủ độ cứng để truyền lực từ vô lăng xuống yên van khi đóng/mở dưới điều kiện áp lực dương thông thường. Tuy nhiên, khi hệ thống hoạt động dưới chân không, lực hút chân không tác động ngược chiều so với thiết kế ban đầu của màng — theo tài liệu kỹ thuật gốc của Shieyu, hiện tượng phổ biến là lõi kim loại bên trong màng bị kéo bung ra khỏi lớp cao su bao bọc, khiến van mất khả năng đóng kín hoàn toàn hoặc hỏng hẳn chức năng.

Đây là lý do van màng tiêu chuẩn ở size lớn (từ 80mm/3″ trở lên) không phù hợp để lắp trực tiếp vào hệ thống chân không mà cần một thiết kế chuyên dụng như DV300.

Giải pháp bằng sáng chế số 18490

Để giải quyết vấn đề trên, Shieyu thiết kế màng ngăn của DV300 theo nguyên lý treo từ máy nén (compressor) — thay vì để lõi kim loại chịu lực hút chân không trực tiếp như thiết kế thông thường, màng được treo cố định từ bộ phận nén phía trên, ngăn không cho màng bị kéo về phía yên van (đế van) dưới tác động của chân không. Thiết kế này đã được cấp bằng sáng chế số 18490, và theo công bố của nhà sản xuất, van có thể chịu được chân không hoàn hảo -760mmHg — mức chân không gần như tuyệt đối trong điều kiện công nghiệp thông thường.

Ngoài khả năng chịu chân không, vì thân van và nắp van (bonnet) được chế tạo dày và nguyên khối (monobloc) có khả năng chịu lực theo cả 2 hướng, DV300 cũng dùng được dưới áp lực dương thông thường (3 kgf/cm²/40 lb/in² đến 7 kgf/cm²/100 lb/in²) — nghĩa là bạn không cần 2 loại van riêng biệt cho hệ thống có cả giai đoạn chân không và giai đoạn áp lực dương.

Thông số kỹ thuật được kiểm chứng

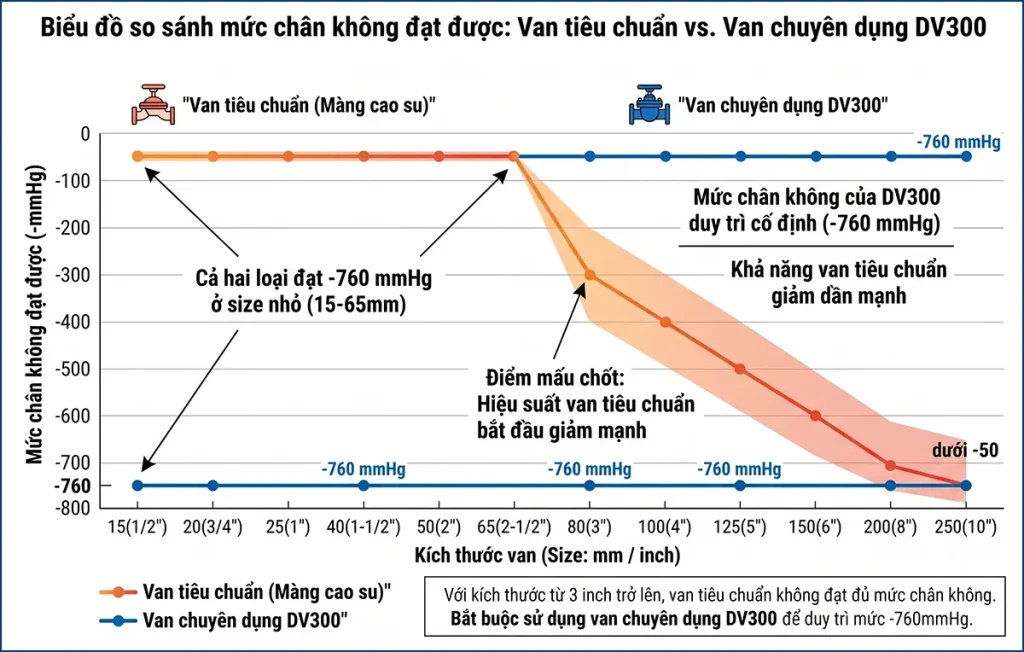

Bảng mức chân không đạt được theo size

Đơn vị: m/mHg (milimet thủy ngân)

Bảng này cho thấy rõ điểm mấu chốt: ở size nhỏ (15mm–65mm/1/2″–2-1/2″), van màng tiêu chuẩn (standard type, không cần DV300) đã chịu được chân không tuyệt đối -760mmHg. Nhưng từ size 80mm (3″) trở lên, khả năng chịu chân không của loại tiêu chuẩn giảm mạnh theo size — càng lớn càng giảm — và bắt buộc phải dùng loại chuyên dụng DV300 (Vacuum type) mới đạt lại mức -760mmHg xuyên suốt dải size 3″–10″.

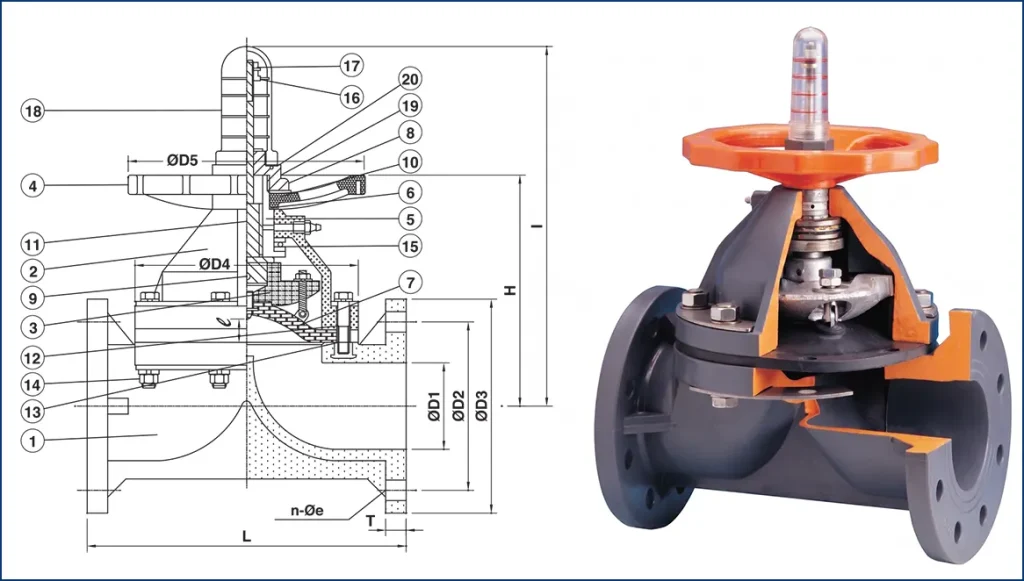

Bảng kích thước lắp đặt (JIS, DN80–DN250)

Bảng đầy đủ theo cả ANSI/DIN xem tại catalogue PDF. Test press tại 20°C: 10 kgf/cm² (UPVC/PP/PPG/CPVC/PVDF) cho size 80–150mm, giảm còn 7 kgf/cm² cho size 200–250mm.

Khi nào bắt buộc dùng DV300 thay vì van màng thường?

Size 15mm–65mm (1/2″–2-1/2″): van màng tiêu chuẩn (loại phổ thông, không phải DV300) đã đủ khả năng chịu chân không tuyệt đối -760mmHg, không cần thiết phải dùng DV300 chuyên dụng — tiết kiệm chi phí hơn nếu hệ thống chỉ ở dải size này.

Size 80mm trở lên (3″–10″): bắt buộc dùng DV300 (Vacuum type) nếu hệ thống có giai đoạn chân không, vì loại tiêu chuẩn ở dải size này chỉ còn chịu được một phần mức chân không (và giảm dần theo size lớn hơn) do vấn đề bung lõi kim loại đã nêu.

Nếu hệ thống của bạn không có yêu cầu chân không mà chỉ cần van màng chịu ăn mòn hóa chất ở áp lực dương thông thường, dòng Van màng mặt bích Shieyu DF300 Series sẽ phù hợp và kinh tế hơn.

Ghi chú kỹ thuật viên: Khi lắp cho hệ thống chân không liên tục (không gián đoạn), nên kiểm tra định kỳ độ kín gioăng bonnet (nắp van) vì đây là điểm hở tiềm ẩn duy nhất còn lại sau khi đã giải quyết vấn đề lõi màng – dù bằng sáng chế 18490 giải quyết được vấn đề bung lõi màng, hệ thống chân không nói chung vẫn nhạy cảm với bất kỳ điểm hở nhỏ nào ở các mối nối khác trên van. Với hệ thống chuyển đổi qua lại giữa chân không và áp lực dương trong cùng một chu trình vận hành (ví dụ máy lọc chân không có giai đoạn xả áp), nên xác nhận với nhà cung cấp về tần suất chuyển đổi tối đa mà van được thiết kế để chịu đựng lâu dài, vì đây là điều kiện vận hành khắt khe hơn so với chỉ vận hành cố định ở một trạng thái (luôn chân không hoặc luôn áp lực dương).
