Van Bướm Nhựa Tay Gạt UPVC – Shieyu

Mô tả

Cập nhật lần cuối ngày 13/07/2026 lúc 04:11 chiều

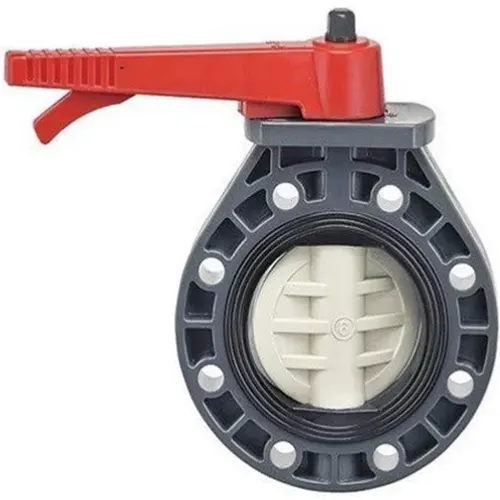

Van bướm nhựa tay gạt UPVC Shieyu (Đài Loan) là dòng van điều tiết hoặc ngắt dòng chảy trong hệ thống đường ống, gia công từ nhựa cứng không hóa dẻo UPVC chống ăn mòn và được vận hành cơ học bằng cơ cấu tay gạt nhựa ABS. Sản phẩm được Shieyu sản xuất với hai model chính là Series BB (Dòng tiêu chuẩn) và Series BE (Dòng Universal tích hợp tán tán kết nối bộ truyền động), có dải kích thước chuẩn từ 2″ đến 8″ (DN50 – DN200), áp suất làm việc ổn định 150 PSI (~10 Bar) và mức áp suất thử nghiệm lên tới 225 PSI, là giải pháp kiểm soát lưu lượng tối ưu cho ngành xử lý nước và hóa chất.

Series BB và Series BE

Dòng van bướm tay gạt UPVC của Shieyu được chia thành hai cấu hình tiêu chuẩn chuyên biệt để phục vụ các yêu cầu kỹ thuật khác nhau của công trình:

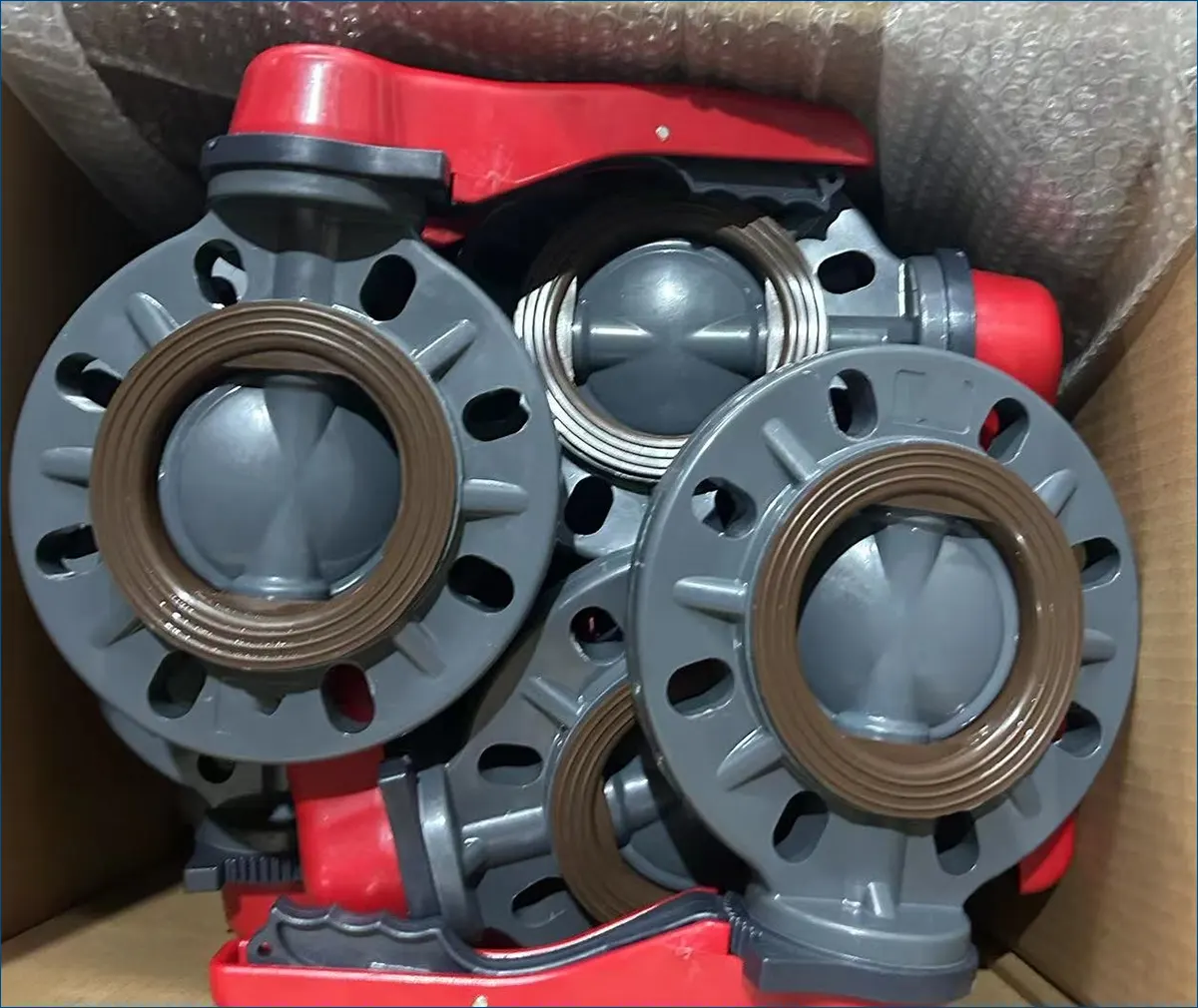

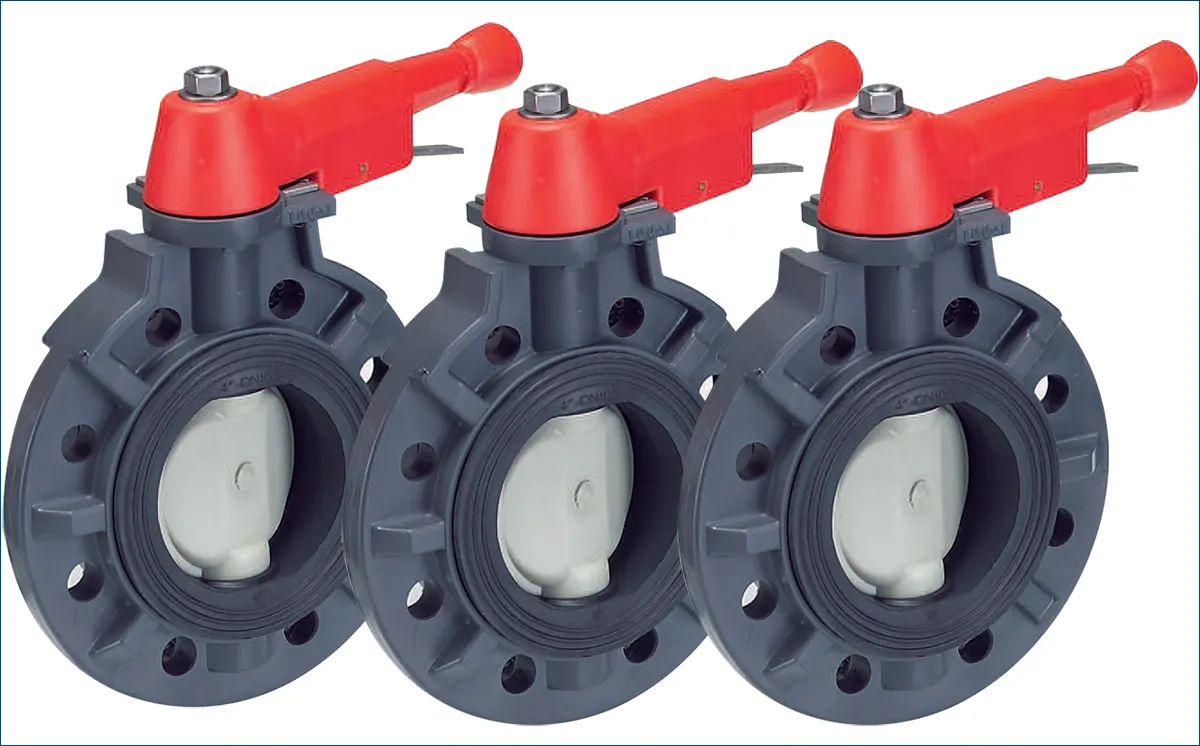

Shieyu BB Series (Dòng tiêu chuẩn – Lever Handle Type): Là mẫu van bướm nhựa phổ thông dải kích thước từ 2″ đến 8″ (DN50 – DN200) (tùy chọn lên tới 8″/DN200 sử dụng hộp số vận hành). Series BB được thiết kế tối ưu với tay gạt nhựa ABS và đĩa định vị độ mở, mang lại đặc tính lưu lượng tốt, giảm thiểu tối đa sự sụt áp (loss pressure) và tiết kiệm không gian lắp đặt.

Shieyu BE Series (Universal Type – Với gờ lắp bộ truyền động trực tiếp): Là dòng van bướm cao cấp hơn cũng nằm trong dải 2″ đến 8″ (DN50 – DN200), điểm cải tiến vượt trội là thiết kế “Direct Mounting Pad” (Gờ đúc sẵn trên đỉnh thân van). Cấu trúc này cho phép kỹ sư có thể lắp đặt trực tiếp các bộ truyền động khí nén hoặc động cơ điện lên van mà không cần gia công thêm giá đỡ phụ, đồng thời đảm bảo đặc tính tiết kiệm năng lượng, trọng lượng nhẹ và hiển thị góc mở đĩa van cực kỳ rõ ràng.

Cấu tạo và vật liệu chi tiết

Van bướm UPVC Shieyu tiêu chuẩn được gia công từ các linh kiện chất lượng cao nhằm đảm bảo độ mỏi cơ học và khả năng chịu hóa chất:

Thông số kỹ thuật chuẩn của hãng Shieyu

Dựa theo bảng kích thước (Dimensions Table) và thông số áp suất từ catalogue Shieyu Series BB & BE, kỹ sư thiết kế cần nắm rõ các thông số nền tảng sau:

• Dải kích thước: DN50 (2″), DN65 (2-1/2″), DN80 (3″), DN100 (4″), DN125 (5″), DN150 (6″), DN200 (8″).
• Áp suất làm việc (Working Pressure): 150 PSI (~ 10.3 Bar hoặc 10kg/cm2).
• Áp suất thử nghiệm (Test Pressure): Thử áp thân van đạt 225 PSI (15kg/cm2), thử áp gioăng làm kín đạt 180 PSI (12 kg/cm2).
• Giá trị lực momen xoắn (Torque Values): Được tối ưu cực kỳ nhẹ. Ví dụ ở áp suất làm việc 150 PSI, lực xoắn mở van của mẫu 2″ (DN50) chỉ là 1.0Kgf.m (~9.8 N.m), mẫu 4″ (DN100) là 3.0Kgf.m và mẫu lớn 8″ (DN200) là 9.5Kgf.m
• Tiêu chuẩn mặt bích (End Type – Flanged): Thiết kế kẹp bích đa tiêu chuẩn, hoàn toàn tương thích với các thông số khoan lỗ bích của hệ thống JIS, ANSI và DIN (đã chuẩn hóa theo sai số kích thước bích DN558-1:1995).

Download tài liệu kỹ thuật van bướm nhựa tay gạt Shieyu Series BB và Series BE

Ưu điểm nổi bật của van bướm tay gạt UPVC Shieyu

• Kháng hóa chất vượt trội (Corrosion Resistance): Với vật liệu thân và đĩa làm từ nhựa UPVC nguyên sinh, van thể hiện tính trơ hoàn toàn trước các hóa chất ăn mòn như axit loãng, kiềm, muối biển và nước thải, không bao giờ xảy ra hiện tượng gỉ sét.
• Đặc tính dòng chảy xuất sắc (Excellent Flow Characteristics): Đĩa van hình lòng chảo được gia công tối ưu hóa thủy động lực học, giúp dòng chảy đi qua van có sự sụt áp (low flow loss) ở mức cực tiểu.
• Lực xoắn vận hành siêu nhẹ: Nhờ trục van SUS316/SUS410 gia công độ bóng cao kết hợp gioăng EPDM/Viton đàn hồi, người vận hành có thể dễ dàng gạt mở van bằng tay mà không cần dùng nhiều sức, giảm hao mòn cơ khí.
• Thiết kế gọn nhẹ, tiết kiệm năng lượng: So với van gang hoặc thép kim loại, van Shieyu giúp tiết kiệm đáng kể không gian lắp đặt (minimum piping space), giảm tải trọng tĩnh lên hệ thống giá đỡ đường ống.

Ứng dụng thực tế của van Shieyu UPVC

Với sự linh hoạt từ 2 dòng sản phẩm Series BB và BE, van bướm nhựa UPVC Shieyu là lựa chọn đáng tin cậy trong các hệ thống:

• Hệ thống xử lý nước và cấp thoát nước: Lắp đặt trong các nhà máy lọc nước sạch, trạm quan trắc, hạ tầng ống dẫn chung cư và trạm xử lý nước thải công nghiệp.
• Hệ thống dẫn hóa chất, xi mạ: Kiểm soát đường ống dẫn axit, xút, hóa chất trong các khu công nghiệp chế biến mà không lo rò rỉ hay ăn mòn.
• Hệ thống tự động hóa đường ống (Với Series BE): Nhờ gờ lắp đặt trực tiếp (Direct mounting pad), Series BE là giải pháp số 1 để tích hợp đầu điều khiển khí nén/điện cho các dây chuyền sản xuất tự động hóa trong nhà máy thực phẩm, dệt nhuộm.
• Nuôi trồng thủy sản & Hồ bơi: Xử lý hệ thống nước mặn, nước biển trang trại nuôi tôm cá và mạng lưới đường ống lọc nước hồ bơi có chứa hàm lượng clo cao.

Báo giá van bướm nhựa tay gạt UPVC Shieyu Tại V-ON

Công ty V-ON là đối tác phân phối chuyên nghiệp các dòng van nhựa công nghiệp thương hiệu Shieyu (Đài Loan) tại thị trường Việt Nam. Chúng tôi cam kết cung cấp trọn bộ dải sản phẩm van bướm nhựa tay gạt Shieyu Series BB và Series BE nhập khẩu chính ngạch với các chế độ vượt trội:

• Chính hãng 100%: Sản phẩm có bề mặt gia công sắc nét, đầy đủ tem nhãn và thông số dập nổi từ Shieyu Đài Loan.
• Sẵn kho đủ kích cỡ: Luôn có sẵn dải kích thước từ 2″ (DN50) đến 8″ (DN200) với tùy chọn ron EPDM hoặc Viton (FKM), sẵn sàng giao nhanh toàn quốc.
• Pháp lý minh bạch: Cung cấp trọn gói chứng chỉ xuất xứ (CO), chứng chỉ chất lượng (CQ), hóa đơn VAT và Catalogue kỹ thuật chuẩn từ nhà sản xuất.
• Bảo hành & Hậu mãi uy tín: Bảo hành chính hãng 12 tháng cho toàn bộ sản phẩm, áp dụng chính sách 1 đổi 1 nhanh chóng nếu có lỗi kỹ thuật từ nhà máy.

Do giá van bướm tay gạt UPVC Shieyu có sự thay đổi tùy theo việc quý khách lựa chọn Series BB (Tiêu chuẩn) hay Series BE (Universal Type), kích cỡ đường ống và vật liệu ron làm kín, quý khách vui lòng liên hệ trực tiếp với Hotline hoặc Zalo của V-ON để được đội ngũ kỹ sư hỗ trợ báo giá chiết khấu tốt nhất 2026!
