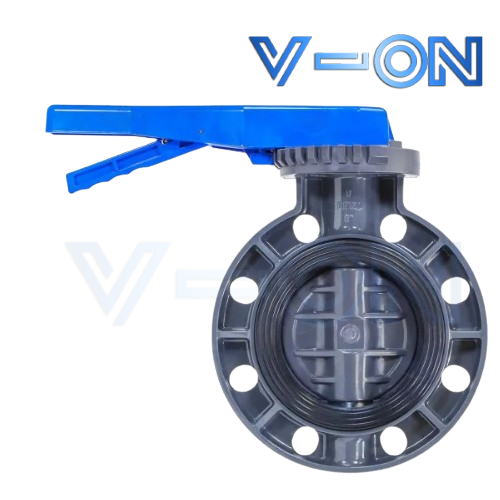

Van bướm nhựa Shieyu

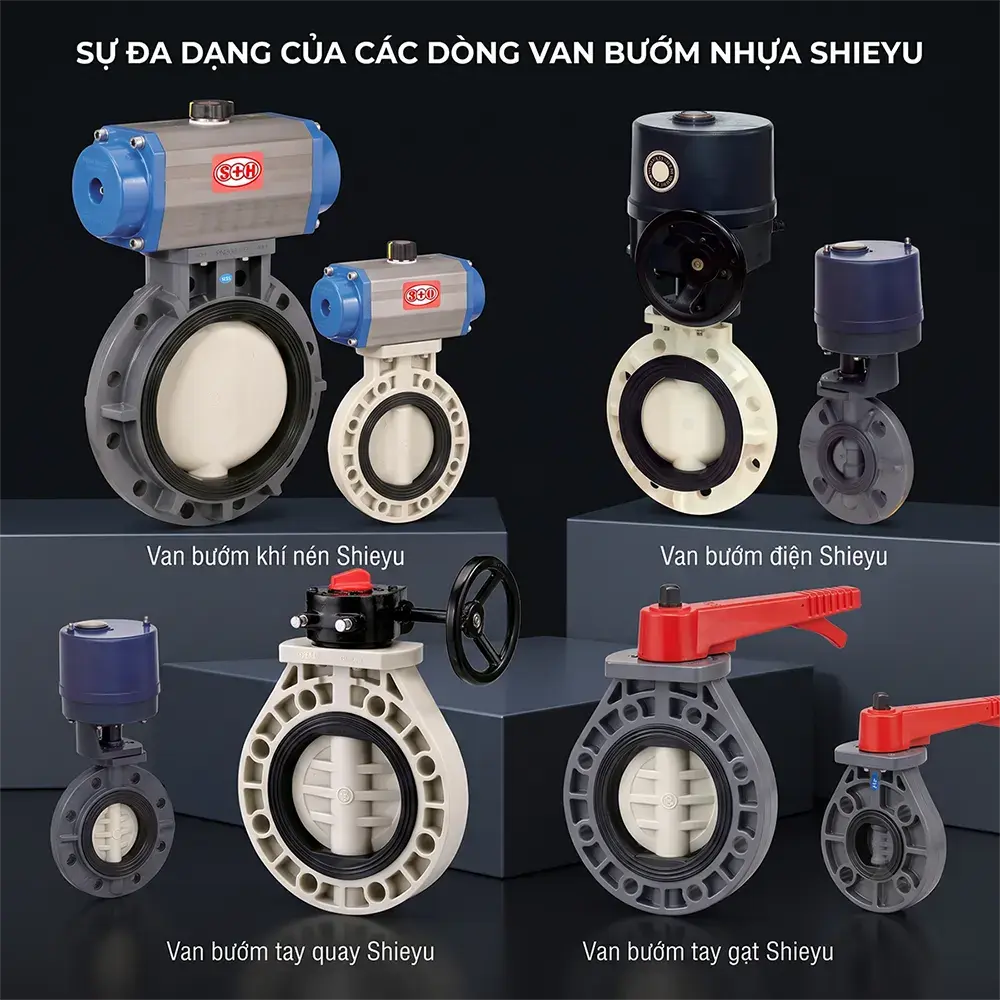

Van bướm nhựa Shieyu là loại van đóng/mở bằng đĩa xoay 90°, thân chế tạo từ UPVC/CPVC/PP/PVDF, dùng cho đường ống từ cỡ nhỏ đến siêu lớn (DN40–DN1200). Shieyu cung cấp 8 dòng van bướm chia theo 4 kiểu vận hành: tay gạt (BB300, BE300), tay quay hộp số (BH, BF300, BS300), khí nén (BM300, BN300) và điện (BP300). Bảng bên dưới giúp bạn chọn đúng dòng theo size và kiểu vận hành chỉ trong vài giây.

Bảng tra nhanh 8 dòng van bướm Shieyu

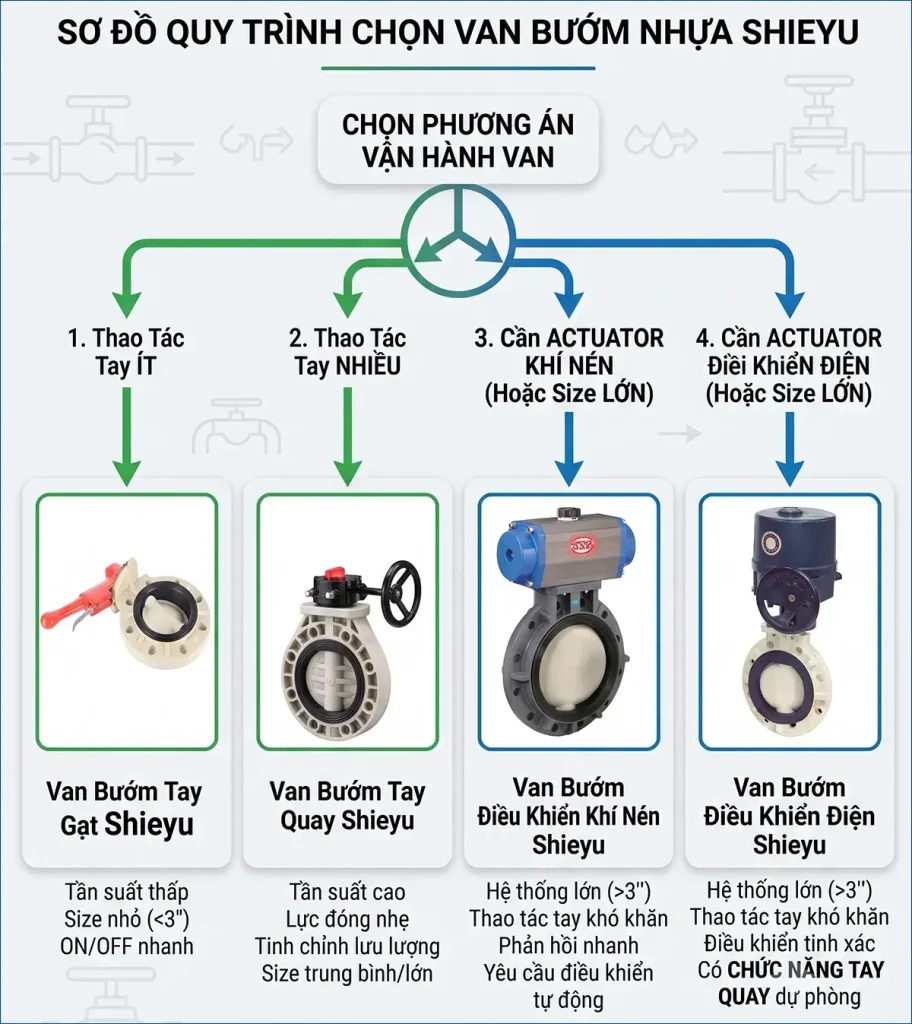

Cách chọn đúng dòng van bướm theo nhu cầu

Thao tác tay, tần suất thấp, size 2″–8″: chọn BB300 nếu chỉ cần đóng/mở đơn giản, chi phí tối ưu. Chọn BE300 nếu có kế hoạch nâng cấp lên tự động hóa (khí nén/điện) trong tương lai — vì BE300 đã có sẵn đế gắn actuator, không cần đổi thân van khi nâng cấp.

Thao tác tay, tần suất cao hoặc size lớn: chọn BH (2″–8″) nếu cần thao tác êm và bền hơn tay gạt ở size trung bình. Chọn BF300 (8″–24″) khi đường ống lớn khiến tay gạt không đủ lực. Chọn BS300 (Ø28″–48″) cho công trình hạ tầng, thủy lợi quy mô siêu lớn.

Điều khiển tự động bằng khí nén (khi đã có sẵn hệ khí nén): chọn BM300 (double action) nếu cần van dừng đúng vị trí trung gian khi mất tín hiệu. Chọn BN300 (spring return) nếu hệ thống yêu cầu tiêu chuẩn an toàn fail-safe — van tự về vị trí đóng/mở mặc định khi sự cố.

Điều khiển tự động bằng điện (khi đã có sẵn nguồn điện, không có khí nén): chọn BP300 — có tay quay dự phòng khi mất điện, tự cắt điện khi đạt góc giới hạn để bảo vệ motor.

Vật liệu và tiêu chuẩn áp dụng

Toàn bộ 8 dòng van bướm Shieyu dùng thân/đĩa van từ UPVC, PP, CPVC hoặc PVDF tùy yêu cầu chịu hóa chất và nhiệt độ, gioăng đế từ EPDM/VITON/NBR/HYPALON. Kích thước lắp đặt theo 3 tiêu chuẩn song song JIS/ANSI/DIN, dung sai chiều dài mặt bích theo EN558-1:1995 — cho phép lắp trực tiếp vào hệ mặt bích hiện có mà không cần bích chuyển đổi.

Câu hỏi thường gặp

Van bướm BH khác BF300 như thế nào? BH dành cho size nhỏ và trung bình (2″–8″), trong khi BF300 dành cho size lớn hơn (8″–24″) và bắt buộc dùng hộp số từ size 10″ trở lên. Ở cùng size 8″, cả hai đều có mô-men xoắn tương đương (10.0 Kgf.m không áp lực).

Van BH có tùy chọn tay gạt không? Theo catalogue, BH được thiết kế chuyên cho vận hành hộp số; nếu bạn cần tùy chọn tay gạt ở cùng dải size 2″–8″, nên xem dòng BB300 (tay gạt thuần túy) hoặc BE300 (tay gạt có đế gắn actuator).

Nên chọn BH hay BB300 cho size 4″? Nếu van thao tác thường xuyên (nhiều lần/ngày) hoặc dùng để điều tiết lưu lượng ở góc mở trung gian, nên chọn BH vì hộp số giảm mài mòn trục và cho thao tác chính xác hơn. Nếu van chỉ đóng/mở một lần khi khởi động hệ thống, BB300 là lựa chọn kinh tế hơn.

Vật liệu thân van BH chịu hóa chất nào tốt? Thân van BH có 4 tùy chọn vật liệu: UPVC (phổ biến, kinh tế), CPVC (chịu nhiệt tốt hơn), PP (chịu hóa chất rộng) và PVDF (chịu hóa chất và dung môi khắt khe nhất) — nên chọn theo mức độ ăn mòn của lưu chất thực tế trong hệ thống.
