Van bi mặt bích Shieyu CG series (DN15–DN150)

Mô tả

Cập nhật lần cuối ngày 16/07/2026 lúc 03:06 chiều

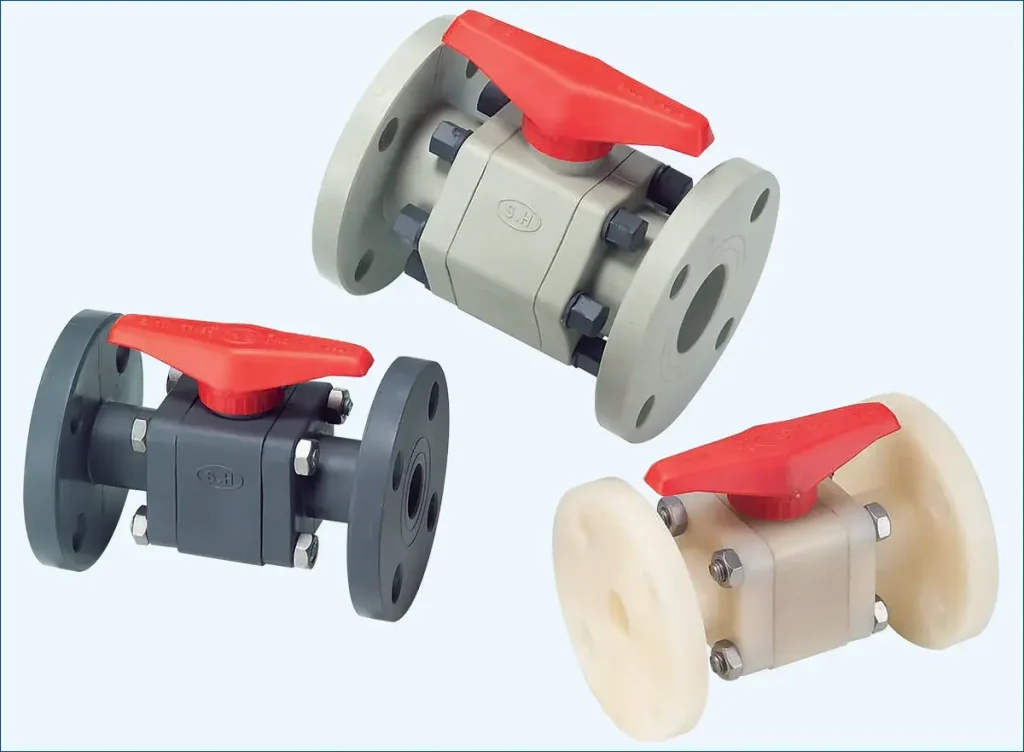

Van bi CG Series là van bi nhựa Shieyu kiểu mặt bích (flanged), size DN15–DN150 (1/2″–6″), thiết kế thân nguyên khối chắc chắn hơn kiểu rắc co, chịu áp suất làm việc 7–10 kgf/cm² tùy size. Van dùng đế Teflon (PTFE) 2 lớp và mặt bích liền để lắp trực tiếp vào hệ thống ống mặt bích sẵn có, phù hợp đường ống lớn hoặc vị trí yêu cầu độ cứng vững cao hơn van rắc co.

Vì sao CG được gọi là “Strong Union Ball Valve”?

Tên gốc của dòng này trong catalogue kỹ thuật là “Strong Union Ball Valve” — nhấn mạnh vào độ chắc chắn của kết cấu thân van. Khác với Van bi rắc co đôi Shieyu CB Series dùng đai ốc rắc co tháo rời được ở 2 đầu, CG có thân van và mặt bích liền khối — ít điểm nối cơ khí hơn đồng nghĩa với ít điểm có nguy cơ rò rỉ hơn, đặc biệt quan trọng khi áp suất hệ thống tăng cao hoặc khi đường ống có size lớn (từ DN80 trở lên) mà lực siết đai ốc rắc co không còn đủ để giữ độ kín tuyệt đối.

Đánh đổi lại, CG không tháo rời được 2 bên như CB — khi cần bảo trì hoặc thay đế, cần tháo toàn bộ bu lông mặt bích 2 bên. Đây là lý do CG phù hợp hơn cho các vị trí lắp đặt cố định lâu dài, ít cần bảo trì thường xuyên, còn CB phù hợp hơn cho vị trí cần tháo lắp bảo trì định kỳ.

Thông số kỹ thuật được kiểm chứng

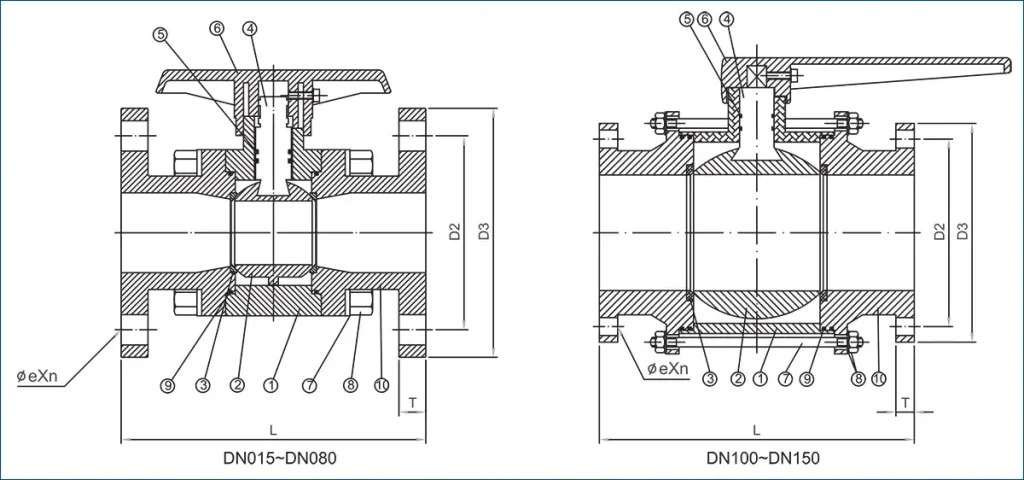

Bảng vật liệu cấu tạo (10 chi tiết)

Số lượng bu lông và gioăng mặt bích tăng theo size (từ 4 bu lông ở size 15A–32A đến 10 bu lông ở size 100A–150A) — đây là điểm cần lưu ý khi lập kế hoạch phụ kiện lắp đặt cho các size lớn.

Bảng kích thước lắp đặt (JIS, size phổ biến)

Bảng đầy đủ theo cả ANSI/DIN xem tại catalogue PDF. Test press: 15 kgf/cm² (size 1/2″–2-1/2″), 10 kgf/cm² (size 3″–6″).

Áp suất làm việc giảm dần theo size điểm cần lưu ý:  Một điểm quan trọng khi chọn CG cho đường ống lớn: áp suất làm việc không cố định trên toàn dải size mà giảm dần — từ 10 kgf/cm² ở size nhỏ (15mm–65mm) xuống còn 7 kgf/cm² ở size 80mm–150mm. Đây là điểm khách hàng dễ bỏ sót nếu chỉ tham khảo thông số chung “áp suất làm việc 10 kgf/cm²” mà không kiểm tra lại theo đúng size cụ thể sẽ lắp đặt.

So sánh nhanh: CG và CB

Xem chi tiết tại Van bi rắc co đôi Shieyu CB Series.

Ghi chú kỹ thuật viên: Với đường ống DN100 trở lên, nên kiểm tra lại áp suất làm việc thực tế của hệ thống trước khi chọn CG vì mức chịu áp giảm còn 7 kgf/cm² — nếu hệ thống có áp cao hơn mức này, cân nhắc vật liệu thân CPVC/PVDF thay vì UPVC (vật liệu chịu áp và nhiệt tốt hơn ở cùng độ dày thành van), hoặc trao đổi với nhà cung cấp về khả năng gia cường thêm cho ứng dụng cụ thể. Khi siết bu lông mặt bích lần đầu, nên siết đối xứng theo hình chữ thập (không siết tuần tự một vòng) để đảm bảo gioăng mặt bích nén đều, tránh lệch tâm gây rò rỉ cục bộ — đây là lỗi lắp đặt phổ biến với van mặt bích liền khối nói chung, không riêng gì CG.
