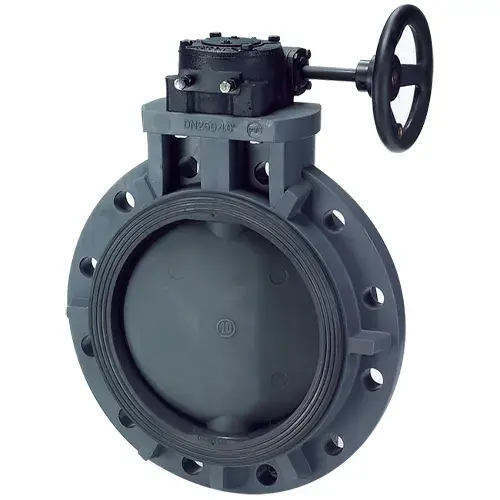

Van bướm tay quay Shieyu BF300 Series (8″–24″)

Mô tả

Cập nhật lần cuối ngày 16/07/2026 lúc 11:00 sáng

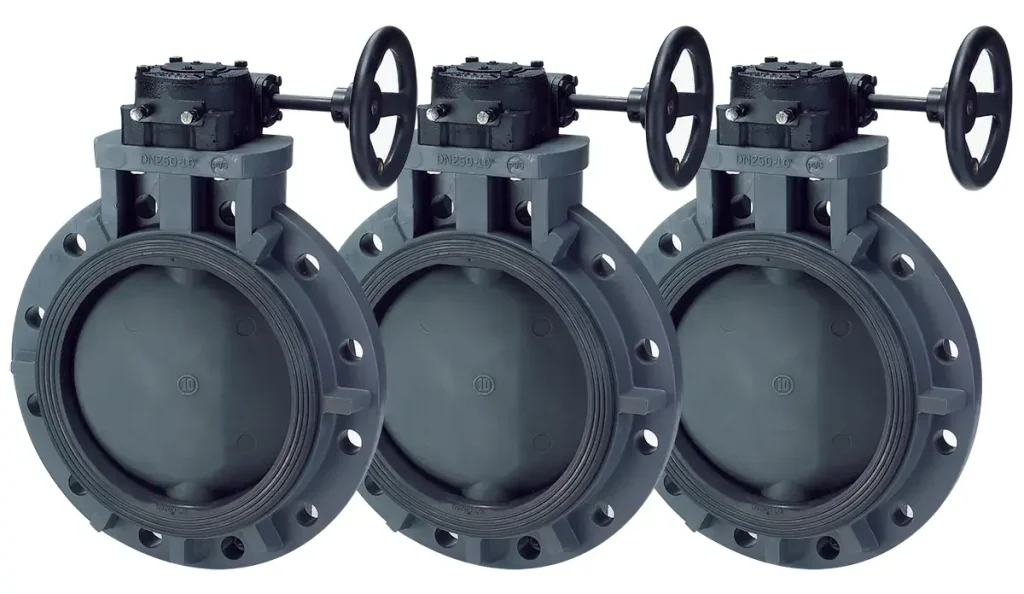

Van bướm BF300 là van bướm nhựa Shieyu vận hành bằng tay quay hộp số (gear operator), kiểu mặt bích, size 8″–24″ (DN200–DN600) – dành cho đường ống lớn mà lực tay gạt thông thường không đủ để đóng/mở. Mô-men xoắn cần thiết tăng dần theo size, ví dụ size 24″ cần 65–76 Kgf.m khi không có áp suất nước. Van có thêm tùy chọn vận hành tay gạt (lever type) riêng cho size 8″.

Vì sao đường ống lớn cần van bướm hộp số thay vì tay gạt?

Với các dòng van bướm tay gạt như BB300 hoặc BE300, lực tay cần thiết để xoay đĩa van tăng nhanh theo kích thước van, vì diện tích đĩa (và do đó lực cản của dòng chảy/áp suất tác động lên đĩa) tăng theo bình phương đường kính. Ở size trên 8″, lực tay gạt trực tiếp thường vượt quá khả năng thao tác an toàn của một người vận hành.

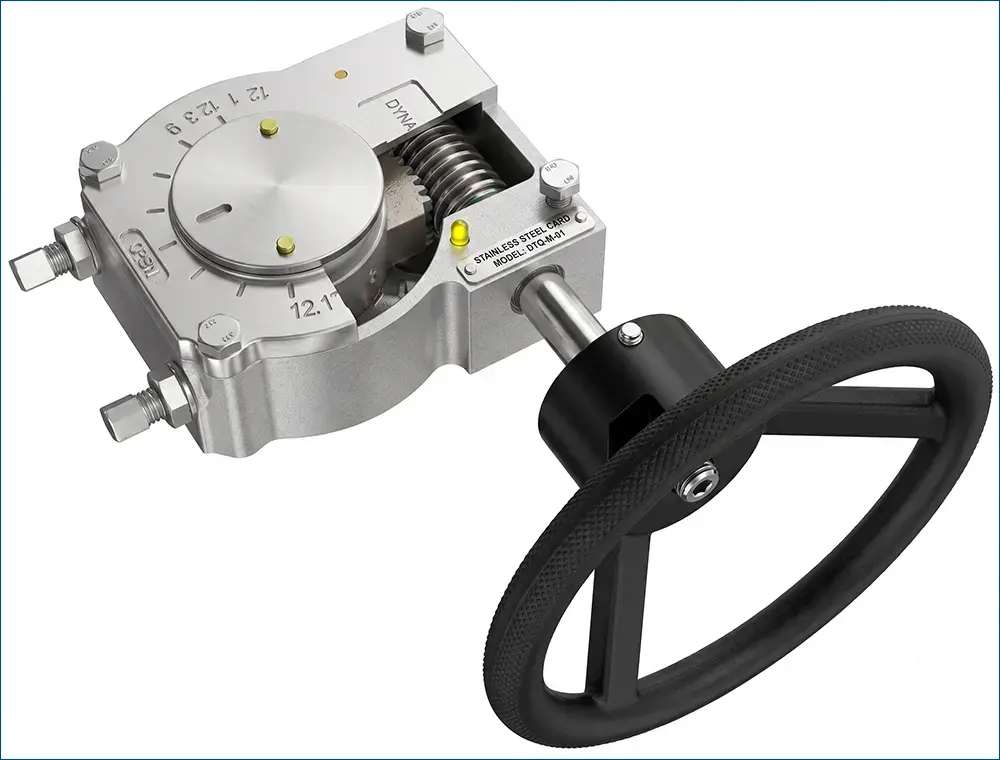

Hộp số (gear operator) trên BF300 giải quyết vấn đề này bằng cách dùng cơ cấu bánh răng để giảm lực tay cần thiết, đổi lại số vòng quay vô lăng nhiều hơn để hoàn thành một chu kỳ đóng/mở 90°. Đây là lý do BF300 được thiết kế chuyên cho dải size 8″–24″ — đúng vùng kích thước mà tay gạt trực tiếp không còn phù hợp.

Nếu bạn cần size nhỏ hơn (2″–8″) nhưng vẫn muốn thao tác êm hơn tay gạt trực tiếp, dòng Van bướm tay quay Shieyu BH Series là lựa chọn phù hợp. Ngược lại, nếu cần size trên 24″ (đến 48″), nên xem Van bướm tay quay Shieyu BS300 Series — dòng siêu lớn có thêm tùy chọn vận hành bằng xích kéo, thủy lực hoặc khí nén.

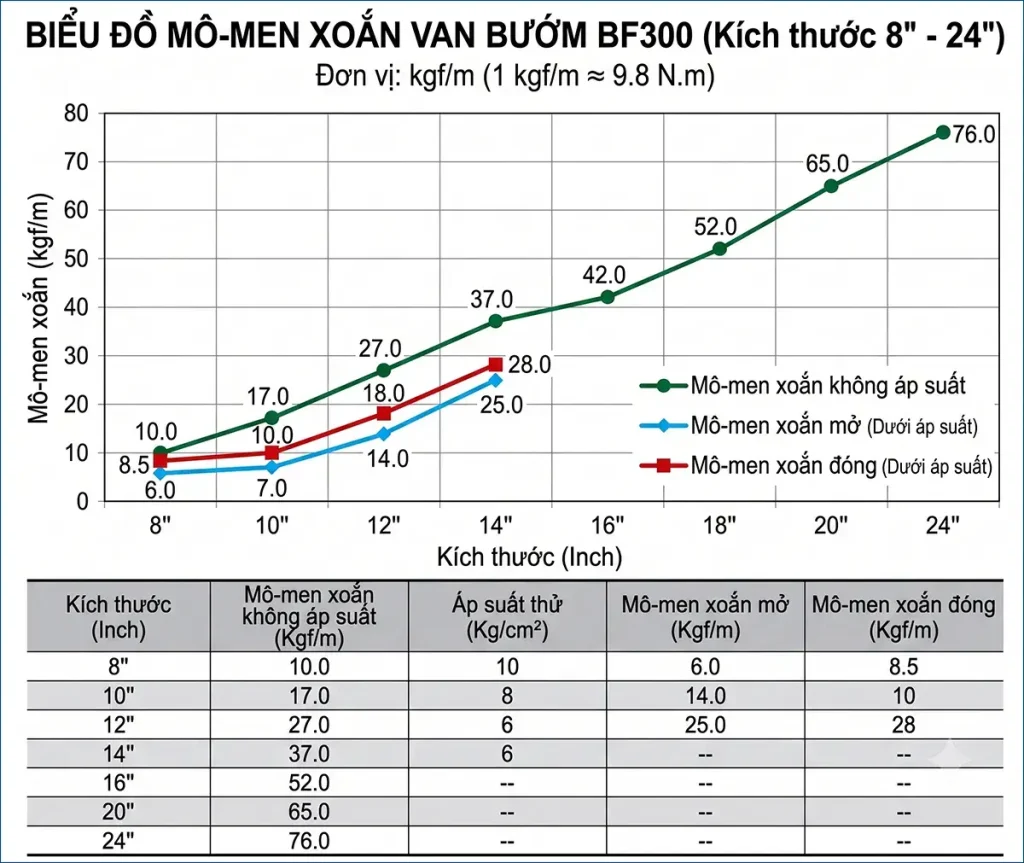

Bảng mô-men xoắn (Torque Values) — theo size

Đơn vị: 1 Kgf.m = 9.8 N.m

Bảng này là dữ liệu quan trọng nhất khi lựa chọn BF300 cho công trình: mô-men xoắn dưới điều kiện thử nước ở size 12″–14″ tăng đáng kể so với size nhỏ hơn, và từ size 16″ trở lên nhà sản xuất chỉ công bố mô-men không áp lực — với các size này, nên yêu cầu tư vấn kỹ thuật trực tiếp để xác nhận mô-men thực tế tại áp suất vận hành của hệ thống trước khi lắp đặt.

Thông số kỹ thuật được kiểm chứng

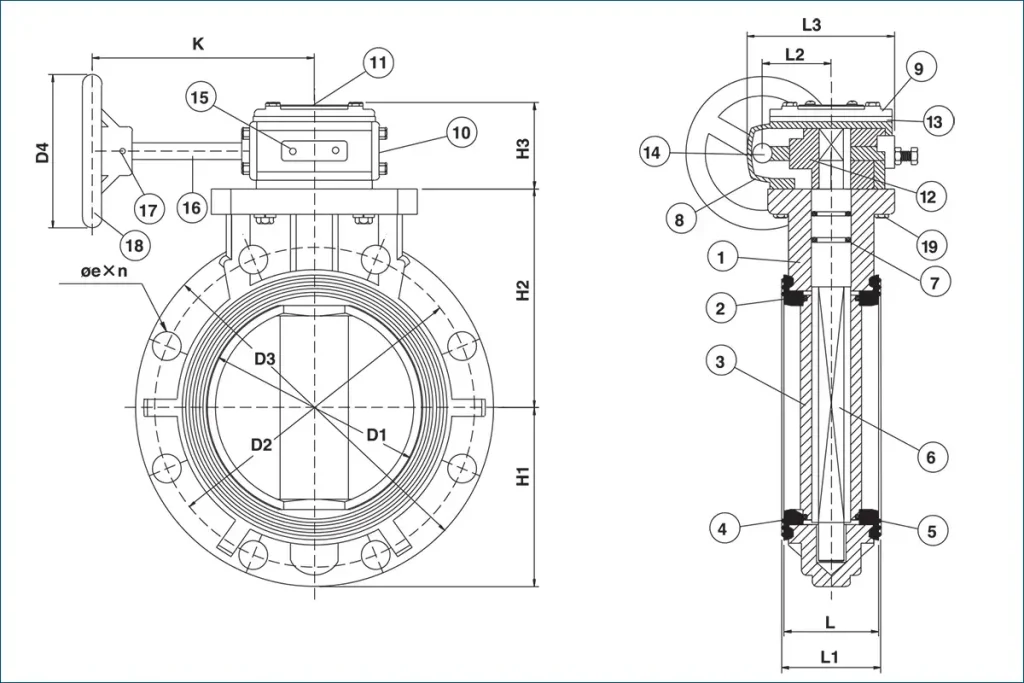

Bảng kích thước lắp đặt (JIS, DN200–DN600)

Bảng đầy đủ theo cả ANSI/DIN, kèm cột D4/L2/L3 (kích thước hộp số) — xem catalogue PDF gốc để đối chiếu chi tiết khi thiết kế bản vẽ lắp đặt.

Riêng size 8″ (DN200), BF300 có tùy chọn dùng tay gạt (lever type) thay vì hộp số tiêu chuẩn. Đây là lựa chọn giúp tiết kiệm chi phí nếu vị trí lắp đặt dễ tiếp cận và tần suất thao tác thấp — không phải mọi van size 8″ đều bắt buộc dùng hộp số. Tuy nhiên, từ size 10″ trở lên, catalogue không còn tùy chọn tay gạt, nên hộp số là bắt buộc.

Ghi chú kỹ thuật viên

Với size từ 16″ trở lên, nên yêu cầu kiểm tra mô-men xoắn thực tế tại hiện trường trước khi vận hành lần đầu, vì ma sát ở gioăng mới (chưa qua giai đoạn “chạy rà”) thường cao hơn giá trị catalogue khoảng 10–15%. Việc này đặc biệt quan trọng khi chọn động cơ hỗ trợ vận hành hộp số (nếu có) cho các van kích thước lớn, để tránh chọn thiếu công suất so với thực tế vận hành.

Ngoài ra, với hệ thống có van BF300 lắp ở vị trí trên cao hoặc khó tiếp cận, nên cân nhắc nối dài trục vô lăng hoặc chuyển sang cơ cấu chuỗi xích – tương tự các tùy chọn vận hành có ở dòng BS300 cho size siêu lớn.

So sánh nhanh: BF300, BH và BS300

Xem chi tiết tại Van bướm tay quay Shieyu BH Series và Van bướm tay quay Shieyu BS300 Series.

Câu hỏi thường gặp về van bướm Shieyu BF300
