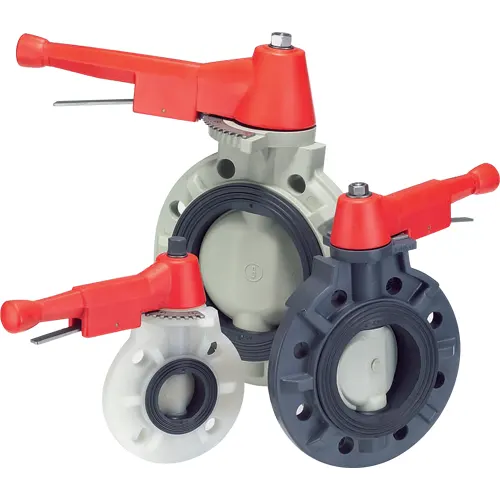

Van bướm tay gạt Shieyu BB300 Series (2″–8″)

Mô tả

Cập nhật lần cuối ngày 16/07/2026 lúc 11:01 sáng

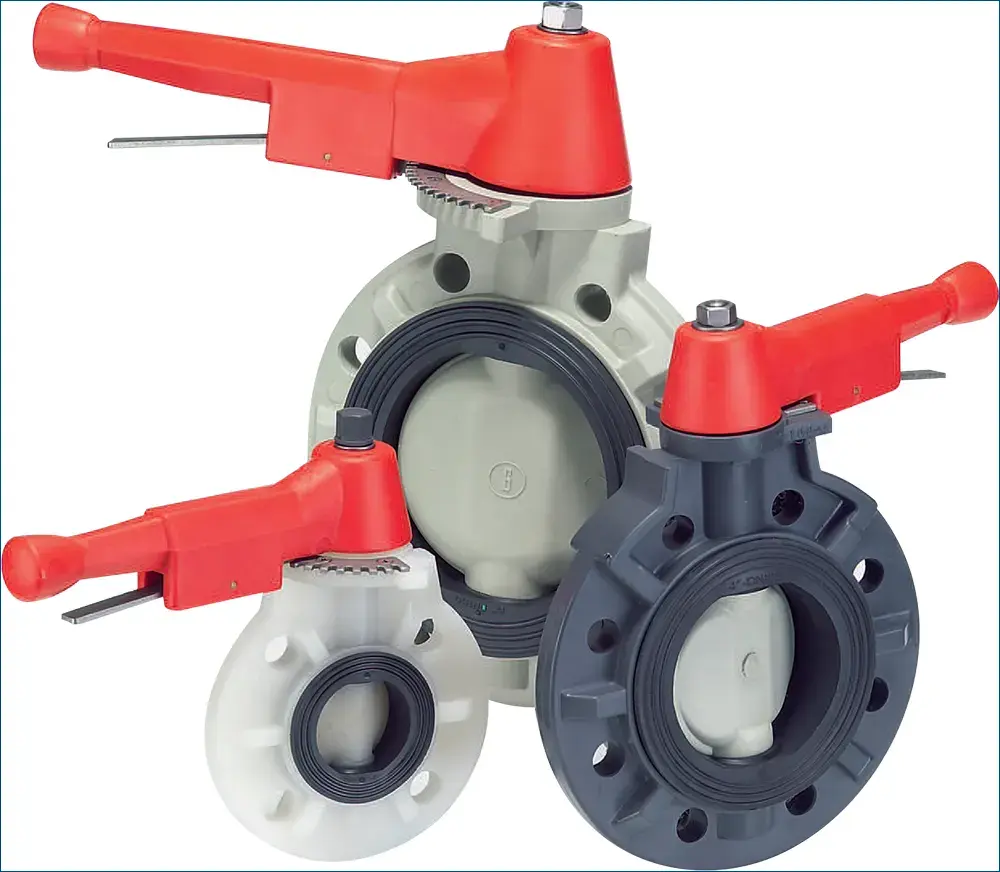

Van bướm tay gạt BB300 là van bướm nhựa Shieyu vận hành bằng tay cầm nhựa, size từ 2″ đến 8″ (DN50–DN200), thân và đĩa chế tạo từ UPVC/PP/PPG/PVDF/CPVC. Van có áp suất thử 15 kgf/cm² và áp suất làm việc 10–12 kgf/cm² tùy vị trí thân/đế van, riêng size 8″ có thêm tùy chọn vận hành bằng hộp số (gear operator) cho lực đóng/mở nhẹ hơn.

BB300 phù hợp với hệ thống nào?

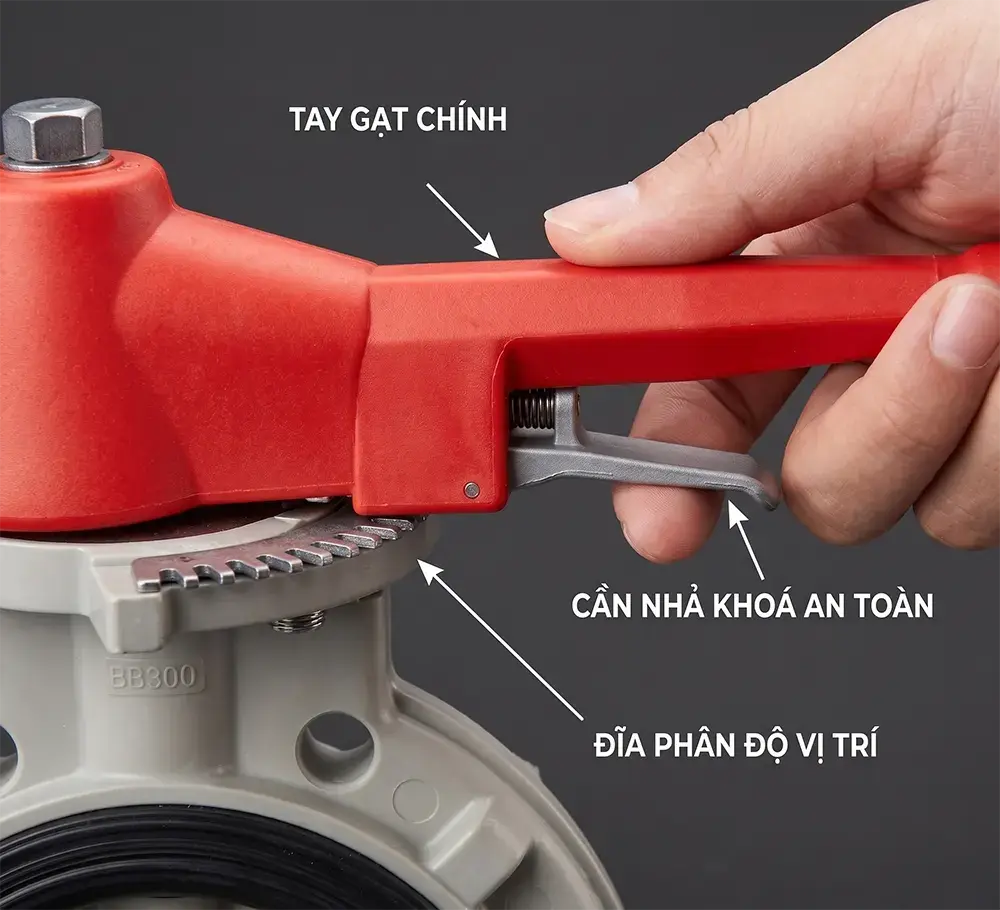

BB300 là lựa chọn tiêu chuẩn khi bạn cần một van bướm thao tác tay đơn giản — đóng/mở nhanh bằng cách gạt tay cầm 90°, không cần điện hay khí nén. Van được dùng phổ biến trong hệ thống xử lý nước, nước thải, hóa chất nồng độ trung bình và các đường ống công nghiệp có tần suất đóng/mở không quá cao (vài lần trong ngày). Nhờ thân nhựa UPVC/PP/PVDF, BB300 chịu được axit và kiềm mà van kim loại thông thường dễ bị ăn mòn.

Nếu bạn dự trù trong tương lai sẽ nâng cấp lên điều khiển tự động (khí nén hoặc điện) mà chưa cần ngay bây giờ, nên cân nhắc dòng Van bướm tay gạt Shieyu BE300 Series – có đế gắn actuator sẵn, giúp bạn không phải thay cả thân van khi nâng cấp sau này. Ngược lại, nếu chỉ cần đóng/mở tay đơn thuần và muốn tối ưu chi phí, BB300 là lựa chọn phù hợp hơn.

Thông số kỹ thuật được kiểm chứng

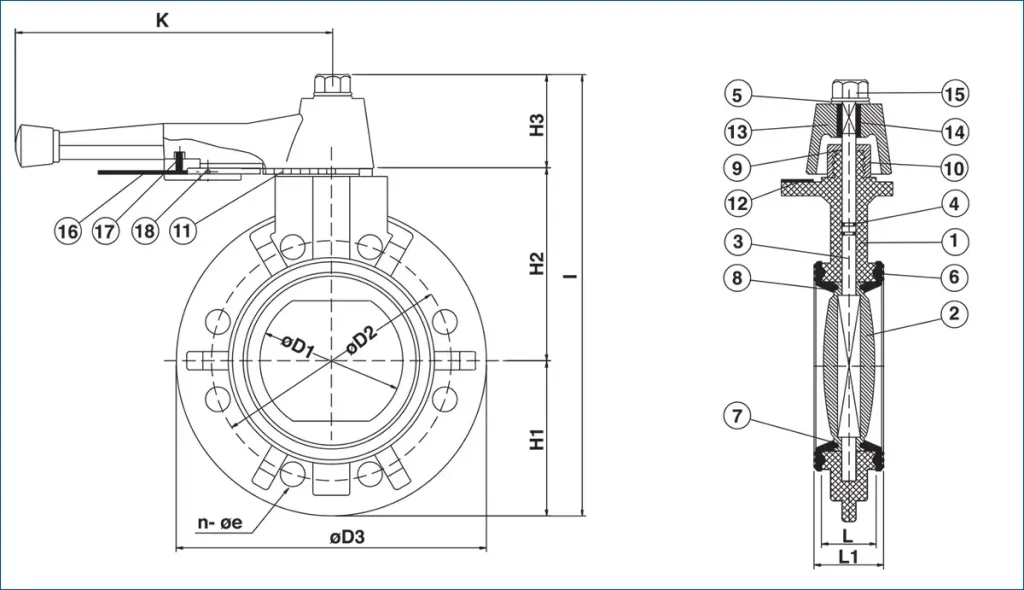

Bảng vật liệu cấu tạo (18 chi tiết)

Bảng kích thước lắp đặt (JIS, size phổ biến)

Bảng đầy đủ theo 3 tiêu chuẩn JIS/ANSI/DIN, dung sai chiều dài mặt bích theo EN558-1:1995 — xem file catalogue PDF đầy đủ để đối chiếu kích thước ANSI/DIN.

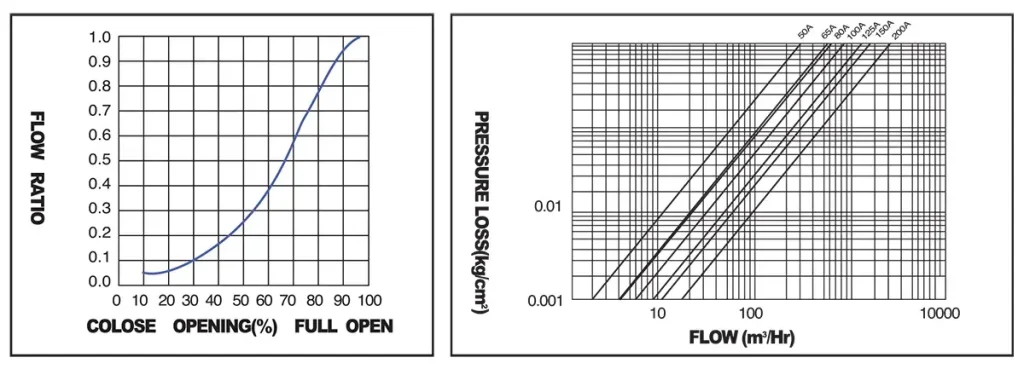

Biểu đồ lưu lượng và tổn thất áp suất

Van bướm BB300 có đặc tính lưu lượng không tuyến tính theo góc mở: từ 0–30% góc mở, lưu lượng thay đổi rất ít vì đĩa van vẫn án ngữ phần lớn tiết diện dòng chảy; từ 30–90% góc mở, lưu lượng tăng nhanh gần như tuyến tính. Điều này có nghĩa là nếu bạn cần điều tiết lưu lượng chính xác (không chỉ đóng/mở hoàn toàn), nên thao tác van trong vùng góc mở 30–70% để có độ nhạy điều chỉnh tốt nhất, tránh vùng gần đóng hoặc gần mở hoàn toàn vì độ nhạy thấp.

Tùy chọn hộp số cho size 8″ (DN200)

Ở size 8″, BB300 có thêm tùy chọn vận hành bằng hộp số (gear operator) thay vì tay gạt trực tiếp. Đây là lựa chọn nên cân nhắc nếu vị trí lắp đặt khó tiếp cận hoặc cần lực đóng/mở nhẹ hơn — hộp số giảm đáng kể lực tay cần thiết so với tay gạt trực tiếp ở size lớn. Nếu hệ thống của bạn có nhiều van size trên 8″ (10″–24″), nên xem thêm dòng Van bướm tay quay Shieyu BH Series (2″–8″) hoặc Van bướm tay quay Shieyu BF300 Series (8″–24″) — đây là các dòng chuyên thiết kế cho vận hành hộp số ở dải size lớn hơn.

Ghi chú kỹ thuật viên

Với hệ thống dùng hóa chất có tính oxy hóa mạnh (ví dụ dung dịch tẩy rửa công nghiệp, một số hóa chất xử lý nước có clo hoạt tính cao), nên chọn gioăng VITON thay vì EPDM/NBR ngay từ đầu để tăng tuổi thọ đế van, vì EPDM và NBR dễ bị trương nở hoặc giòn hóa khi tiếp xúc lâu dài với các hóa chất có tính oxy hóa. Với nước sạch hoặc hóa chất trung tính, EPDM vẫn là lựa chọn kinh tế và bền vững.

Khi lắp đặt lần đầu, nên vận hành thử van vài lần ở áp suất thấp trước khi đưa vào vận hành ở áp suất làm việc đầy tải, để gioăng đĩa (Disc O’ring) ổn định vị trí tiếp xúc với đế van, giảm nguy cơ rò rỉ nhẹ trong những ngày đầu sử dụng.

So sánh nhanh: BB300 và BE300

Xem chi tiết tại Van bướm tay gạt Shieyu BE300 Series.

Câu hỏi thường gặp về Van bướm tay gạt Shieyu BE300 (FAQ)
