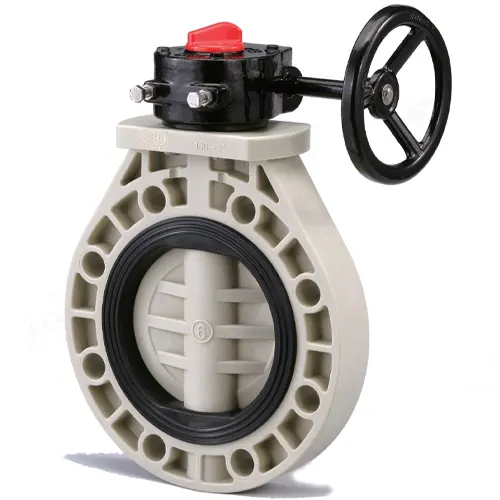

Van bướm tay quay Shieyu BH Series

Mô tả

Cập nhật lần cuối ngày 16/07/2026 lúc 11:01 sáng

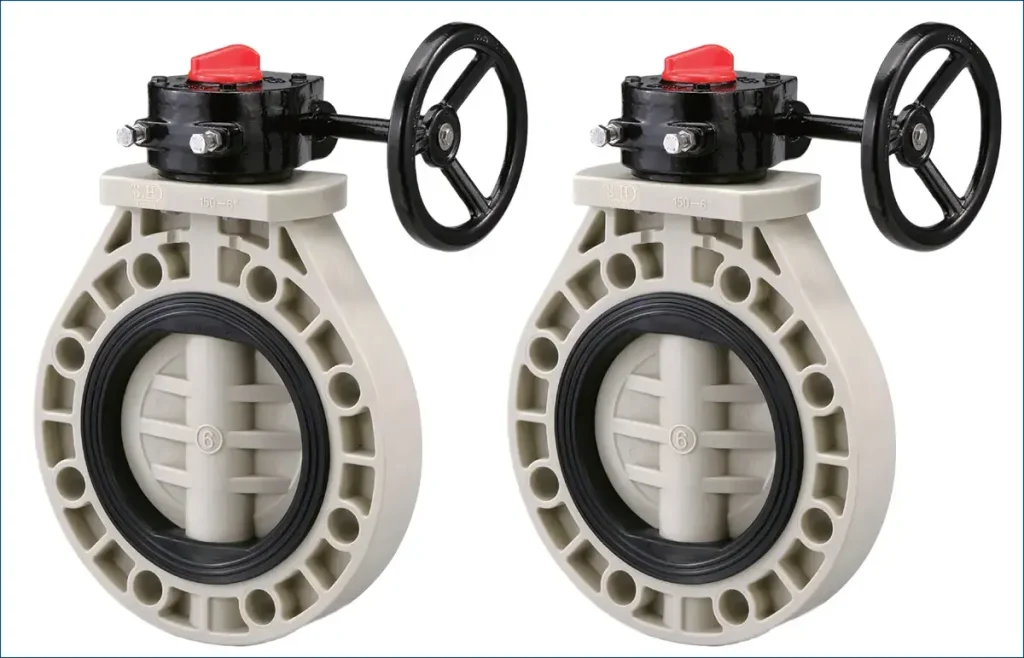

Van bướm BH Series là van bướm nhựa Shieyu tay quay hộp số cỡ nhỏ và trung, size 2″–8″ (DN50–DN200), có tùy chọn chuyển sang vận hành lever (tay gạt) cùng dải size. Thân van UPVC/CPVC/PP/PVDF, mặt bích đầy đủ, phù hợp khi cần thao tác đóng/mở êm và chính xác hơn tay gạt thông thường ở size trung bình.

BH nằm ở đâu trong hệ sản phẩm van bướm Shieyu?

Shieyu có 3 dòng van bướm vận hành tay: BB300/BE300 (tay gạt thuần túy) và BF300 (hộp số, size 8″–24″). BH Series lấp đúng khoảng trống còn lại: hộp số cho size nhỏ và trung bình (2″–8″) — cùng dải size với BB300/BE300 nhưng thao tác bằng vô lăng hộp số thay vì tay gạt.

Điểm khác biệt quan trọng giữa BH và BF300 không chỉ nằm ở size, mà còn ở tần suất và mục đích sử dụng. BF300 được thiết kế cho các size mà tay gạt không còn khả thi về mặt cơ học, còn BH phù hợp khi size vẫn nằm trong khả năng thao tác tay gạt của BB300/BE300, nhưng bạn muốn thao tác êm hơn, chính xác hơn (đặc biệt khi cần điều tiết lưu lượng ở góc mở trung gian) hoặc giảm mài mòn trục do thao tác nhiều lần trong ngày.

Thông số kỹ thuật được kiểm chứng

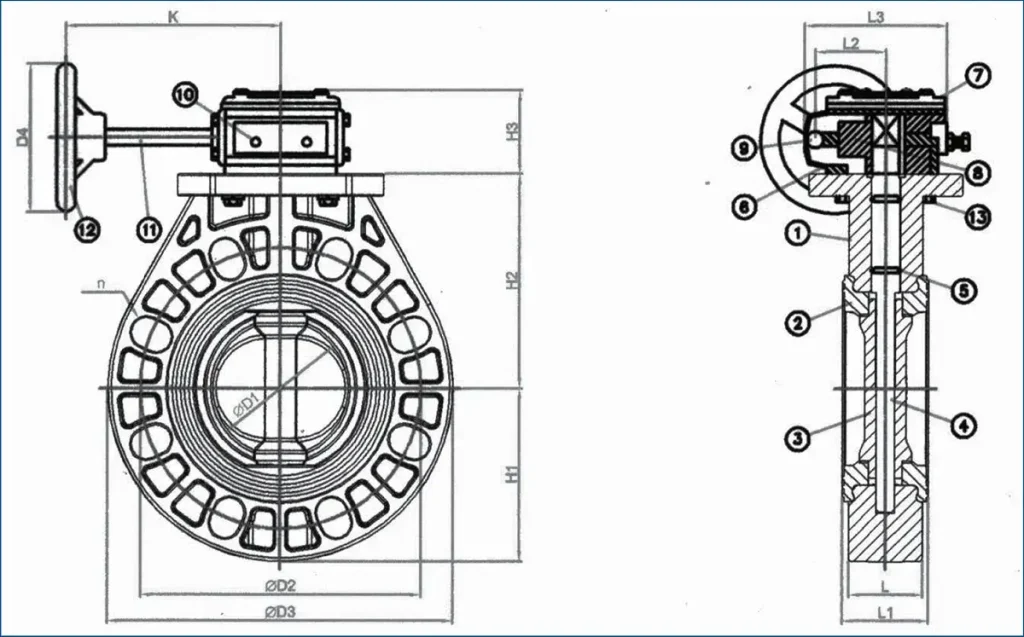

Bảng vật liệu cấu tạo (13 chi tiết)

Bảng mô-men xoắn (Torque Values, dùng chung bảng 2″–24″ của hệ BF/BH)

Đơn vị: 1 Kgf.m = 9.8 N.m

Từ size 10″ trở lên thuộc dải BF300, không nằm trong phạm vi sản phẩm BH.

Bảng kích thước lắp đặt (JIS, DN50–DN200)

Bảng đầy đủ theo cả ANSI/DIN — xem catalogue PDF gốc để đối chiếu chi tiết.

Khi nào nên chọn BH thay vì BB300?

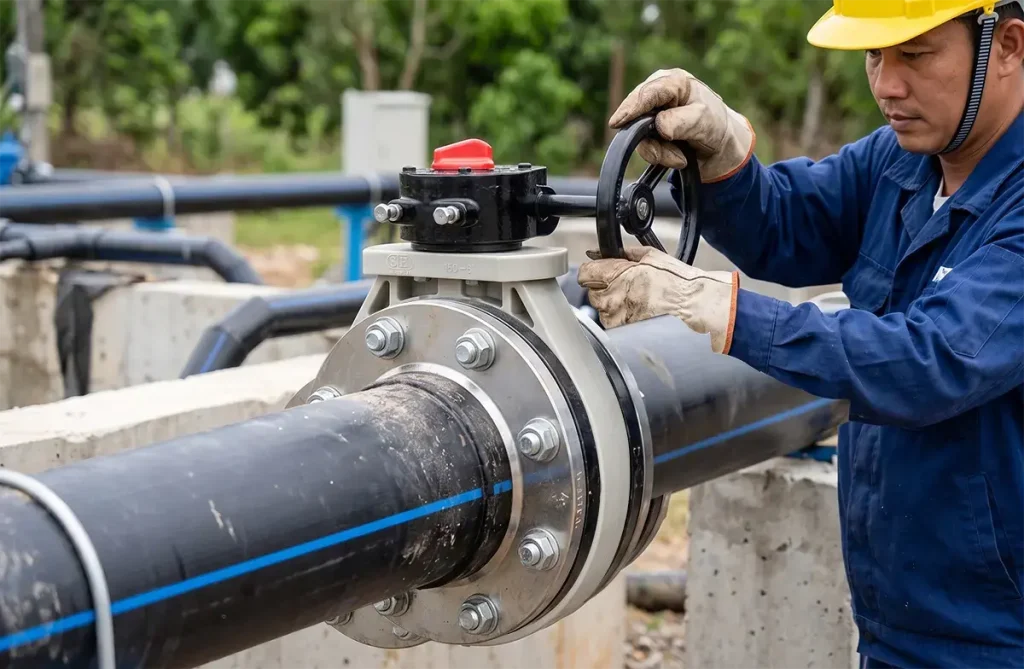

Nếu van của bạn thuộc vị trí thao tác thường xuyên (nhiều lần trong ngày, ví dụ van điều tiết lưu lượng theo ca sản xuất), BH thường bền hơn BB300 về lâu dài vì hộp số giảm đáng kể lực tác động trực tiếp lên trục van so với tay gạt — tay gạt truyền toàn bộ lực xoay trực tiếp qua trục, trong khi hộp số phân tán lực qua cơ cấu bánh răng.

Ngược lại, nếu van chỉ đóng/mở một lần khi khởi động hệ thống và hiếm khi thao tác lại (ví dụ van cách ly đầu nguồn), BB300 vẫn là lựa chọn kinh tế hơn vì không cần đến độ bền và độ chính xác thao tác mà hộp số mang lại.

Ghi chú kỹ thuật viên

BH phù hợp với vị trí van thao tác thường xuyên (nhiều lần/ngày) vì hộp số giảm mài mòn trục so với tay gạt trực tiếp, đặc biệt quan trọng ở các van có vai trò điều tiết lưu lượng (không chỉ đóng/mở hoàn toàn) — thao tác lặp lại nhiều lần ở góc mở trung gian là nguyên nhân chính gây mòn nhanh gioăng đĩa nếu dùng tay gạt trực tiếp thay vì hộp số.

Khi lắp đặt, nên kiểm tra chỉ báo góc mở trên hộp số (nếu có) trùng khớp với vị trí thực tế của đĩa van trước khi đưa vào vận hành chính thức, để tránh sai lệch giữa số vòng quay vô lăng và góc mở thực tế trong những lần vận hành đầu tiên.

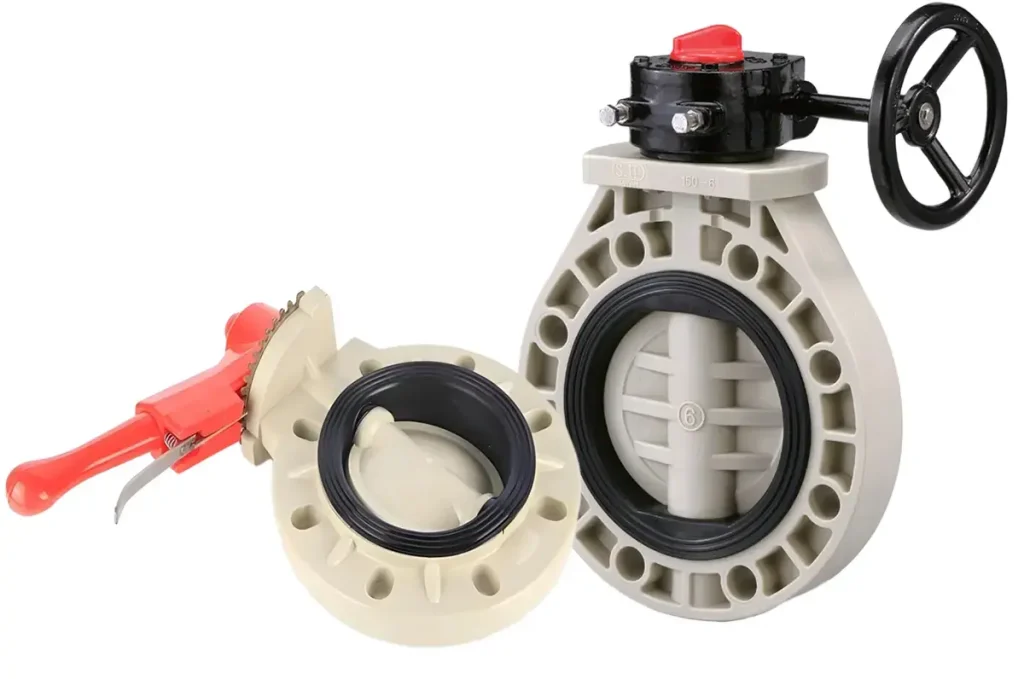

So sánh nhanh: BH, BB300 và BF300

Xem chi tiết tại Van bướm tay gạt Shieyu BB300 Series và Van bướm tay quay Shieyu BF300 Series.
