Van màng nhựa Asahi

Van màng nhựa Asahi là một trong những dòng van màng chất lượng cao hiện đang được công ty V-ON cung cấp trên thị trường. Đây là thiết bị van công nghiệp chuyên dụng, được thiết kế để hoạt động hiệu quả trong các hệ thống xử lý hóa chất, nước thải, và nhiều môi trường ăn mòn khác.

Điểm nổi bật của van màng nhựa Asahi không chỉ nằm ở thiết kế chắc chắn, bền bỉ mà còn ở chất liệu cao cấp giúp chống lại sự ăn mòn từ hóa chất và tác động của môi trường. Nhờ đó, van đảm bảo tuổi thọ dài lâu và hiệu suất vận hành ổn định.

Trong bài viết dưới đây, V-ON chúng tôi sẽ cung cấp các thông tin chi tiết về cấu tạo, cũng như nguyên lý hoạt động, ưu điểm và ứng dụng thực tế của dòng van này.

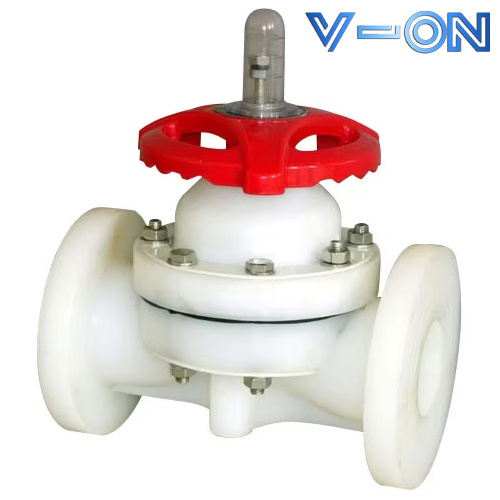

Van màng nhựa Asahi là gì?

Van màng nhựa Asahi là sản phẩm của Asahi Yukizai Corporation, một thương hiệu hàng đầu đến từ Nhật Bản, chuyên sản xuất các thiết bị đường ống nhựa chất lượng cao. Được thành lập từ năm 1945, Asahi đã không ngừng cải tiến công nghệ để tạo ra những sản phẩm bền bỉ, đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt. Hiện nay, van màng nhựa Asahi được tin dùng tại nhiều quốc gia trên thế giới, trong đó có Việt Nam, nhờ vào khả năng vận hành ổn định và độ bền vượt trội trong các môi trường khắc nghiệt.

Van màng nhựa Asahi có nhiều ưu điểm nổi bật, giúp nó trở thành lựa chọn lý tưởng cho các hệ thống công nghiệp. Trước tiên, chất liệu nhựa cao cấp như PVC, CPVC, PP, PVDF giúp van có khả năng chống ăn mòn, chịu được hóa chất mạnh như axit, kiềm và dung môi công nghiệp. Ngoài ra, van sử dụng màng ngăn đàn hồi được làm từ PTFE, EPDM hoặc FKM, giúp tăng độ bền, hạn chế rò rỉ và đảm bảo kiểm soát dòng chảy chính xác.

Bên cạnh đó, van màng nhựa Asahi có thiết kế đơn giản, dễ tháo lắp và bảo trì, giúp tiết kiệm thời gian và chi phí vận hành. Với cơ chế đóng mở nhẹ nhàng nhưng vẫn đảm bảo độ kín khít tuyệt đối, van giúp ngăn chặn rò rỉ lưu chất ra môi trường, tăng độ an toàn khi vận hành. Đặc biệt, sản phẩm có thể hoạt động theo cơ chế thủ công (tay quay) hoặc tự động (bộ điều khiển điện, khí nén), đáp ứng linh hoạt nhu cầu sử dụng trong nhiều hệ thống khác nhau.

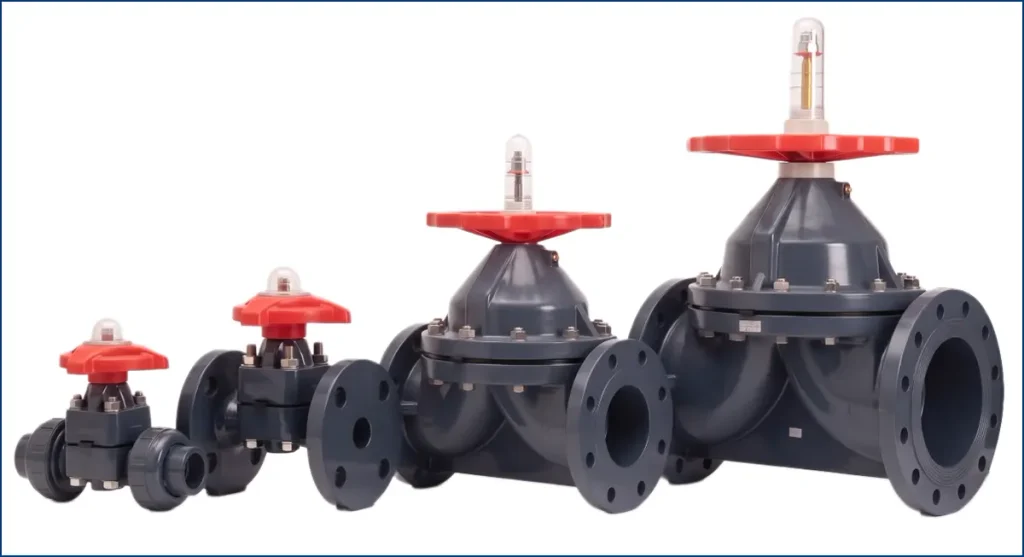

Van màng nhựa Asahi được sản xuất với nhiều kích thước khác nhau để phù hợp với từng hệ thống đường ống. Các kích thước phổ biến bao gồm DN15 (1/2”) đến DN200 (8”), trong đó các kích thước DN25 (1”), DN50 (2”), DN100 (4”) được sử dụng rộng rãi nhất. Tùy theo nhu cầu lắp đặt, van có thể được thiết kế với các kiểu kết nối như rắc co, mặt bích hoặc ren, giúp việc lắp đặt trở nên dễ dàng và thuận tiện.

Trước khi xuất khẩu ra thị trường, mỗi sản phẩm van màng nhựa Asahi đều trải qua quy trình kiểm định chất lượng khắt khe, đảm bảo độ kín khít và khả năng hoạt động ổn định trong nhiều điều kiện môi trường khác nhau. Nhờ những ưu điểm này, van màng Asahi được ứng dụng rộng rãi trong ngành thực phẩm sạch và các hệ thống hóa chất có tính ăn mòn cao, đáp ứng tốt yêu cầu kỹ thuật và độ bền trong quá trình sử dụng.

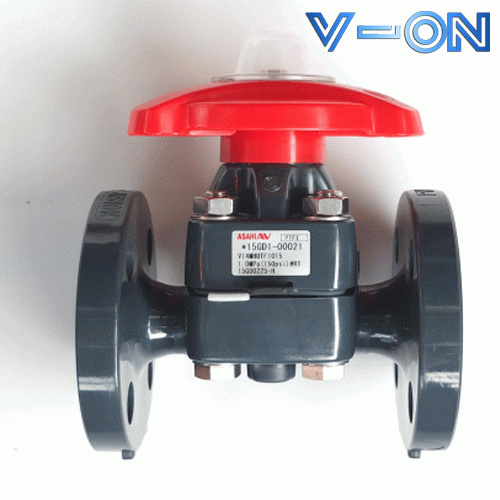

Thông số kỹ thuật của van màng nhựa Asahi

• Model: V14MHFTF1, TYPE14
• Thân van (Body): UPVC, CPVC, PP, PVDF
• Màng van: EPDM, PTFE, IIR, NBR, CSM, CPE, FKM, VIFLON
• Trục van: Inox, thép không gỉ
• Vòng đệm làm kín: EPDM, FPM (VITON)
• Kích thước: DN25, Φ34mm, 1″
• Áp lực làm việc tối đa: 10 kgf/cm²
• Nhiệt độ làm việc: -40°C đến 90°C
• Kiểu vận hành: Tay quay
• Kiểu kết nối: Rắc co
• Môi trường làm việc: Hóa chất, nước, axit,…
• Xuất xứ: Asahi – Nhật Bản

Đặc điểm kỹ thuật của van màng nhựa Asahi

• Ngăn chặn hoàn toàn sự rò rỉ nước từ đường ống, đảm bảo độ kín khít cao.
• Kết nối ống kích thước Ø34mm, tương đương với 1 inch.
• Áp suất làm việc tối đa: 200 psi, phù hợp với nhiều hệ thống công nghiệp.
• Dải nhiệt độ hoạt động: từ -40°C đến 90°C, thích nghi với môi trường có sự thay đổi nhiệt độ lớn.
• Áp suất thủy tĩnh có thể gây giới hạn cho màng ngăn, cần lưu ý khi lắp đặt.
• Kích thước van từ DN40 trở xuống thường sử dụng kiểu kết nối rắc co, giúp lắp đặt và bảo trì dễ dàng.
• Bộ phận “travel stop” (chốt nối bên trong) giúp bảo vệ và hạn chế màng van di chuyển quá mức.
• Thiết kế có chỉ thị trạng thái van, giúp người vận hành dễ dàng quan sát tình trạng đóng/mở.

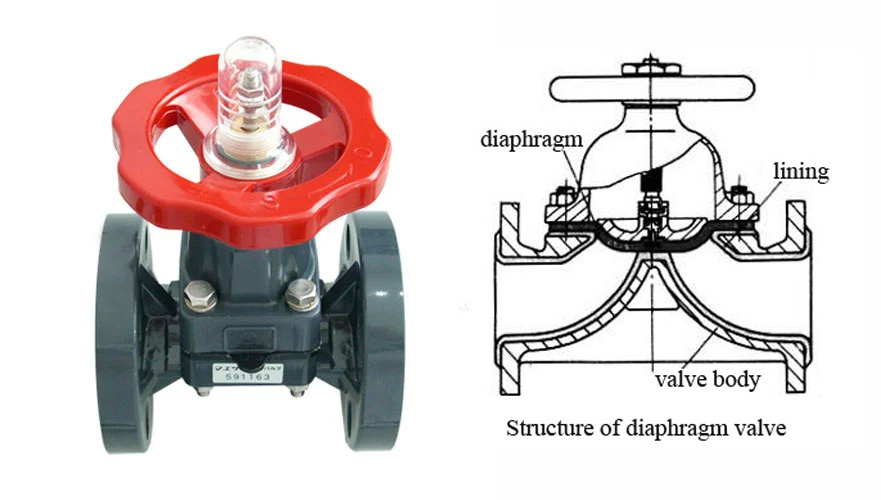

Cấu tạo của van màng nhựa Asahi

Giống như các thiết bị van công nghiệp khác, van màng nhựa Asahi có cấu tạo đặc trưng để thích nghi với môi trường làm việc và đảm bảo hiệu suất vận hành tối ưu. Dưới đây là các bộ phận chính trong cấu tạo của van màng nhựa Asahi:

Thân van: Thân van được thiết kế theo dạng tam giác ngược, với phần đỉnh tạo thành vách ngăn giúp kiểm soát dòng chảy. Chất liệu thân van thường được làm từ nhựa chịu hóa chất cao cấp như UPVC, CPVC, PP hoặc PVDF, giúp tăng khả năng chống ăn mòn khi làm việc trong môi trường hóa chất mạnh. Hai đầu kết nối có thể là rắc co hoặc mặt bích, tùy theo yêu cầu của hệ thống lắp đặt.

Màng van: Bên trong thân van có một màng ngăn làm từ các loại cao su hoặc nhựa đàn hồi cao như EPDM, PTFE, IIR, FKM,…. Màng van đóng vai trò quan trọng trong việc kiểm soát dòng chảy và đảm bảo độ kín khít. Phần đĩa van nằm ngang được đặt trên đỉnh chữ V ngược, cho phép dòng lưu chất đi qua hoặc ngăn chặn khi cần.

Trục van: Trục van liên kết trực tiếp với màng van và có chức năng điều khiển hoạt động đóng/mở. Bộ phận này được làm từ thép không gỉ inox 304 hoặc inox 316, đảm bảo độ bền, chống ăn mòn và chịu lực tốt. Khi vận hành van, trục sẽ nâng hoặc hạ màng ngăn để điều tiết dòng chảy.

Gioăng làm kín: Gioăng làm kín được chế tạo từ vật liệu chịu lực và ma sát cao, có nhiệm vụ tăng độ kín khít, hạn chế rò rỉ lưu chất trong quá trình vận hành. Nhờ thiết kế này, van màng Asahi có thể hoạt động ổn định ngay cả trong môi trường có áp lực cao.

Bộ điều khiển: Van màng nhựa Asahi thường được điều khiển bằng tay quay vô lăng, hoạt động tương tự như các dòng van cầu hơi. Người vận hành có thể xoay tay quay để nâng hoặc hạ màng van, từ đó đóng hoặc mở dòng chảy một cách chính xác.

Với thiết kế tối ưu và chất liệu bền bỉ, van màng nhựa Asahi là lựa chọn lý tưởng cho các hệ thống công nghiệp đòi hỏi khả năng kiểm soát lưu chất tốt và độ bền cao.

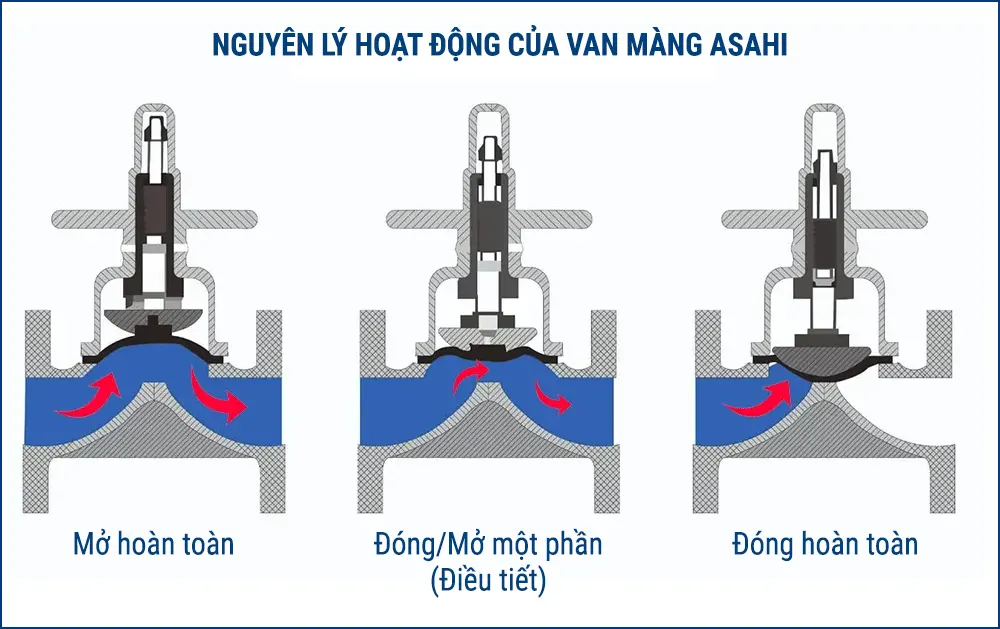

Cách vận hành van màng Asahi

Van màng Asahi có nguyên lý hoạt động đơn giản, dựa trên cơ chế đóng/mở theo phương thẳng đứng. Màng van đóng vai trò kiểm soát dòng chảy, cho phép lưu chất đi qua hoặc ngăn chặn hoàn toàn khi cần thiết.

Khi vận hành, người dùng xoay vô lăng để điều chỉnh trạng thái của van:

• Xoay vô lăng theo chiều kim đồng hồ (trái sang phải): Van dần đóng lại, màng van ép sát vào bề mặt làm kín, ngăn chặn dòng chảy.
• Xoay vô lăng ngược chiều kim đồng hồ (phải sang trái): Van mở ra, màng van nâng lên, cho phép lưu chất đi qua.

Lưu ý, khi thao tác đóng mở van, cần thực hiện một cách nhẹ nhàng và không tác động lực quá mạnh, tránh làm kẹt hoặc hư hại màng van bên trong.

Nhờ thiết kế tối ưu và khả năng chống ăn mòn, van màng Asahi hoạt động bền bỉ trong nhiều môi trường khác nhau, đảm bảo hiệu suất ổn định tương tự các dòng van công nghiệp khác.

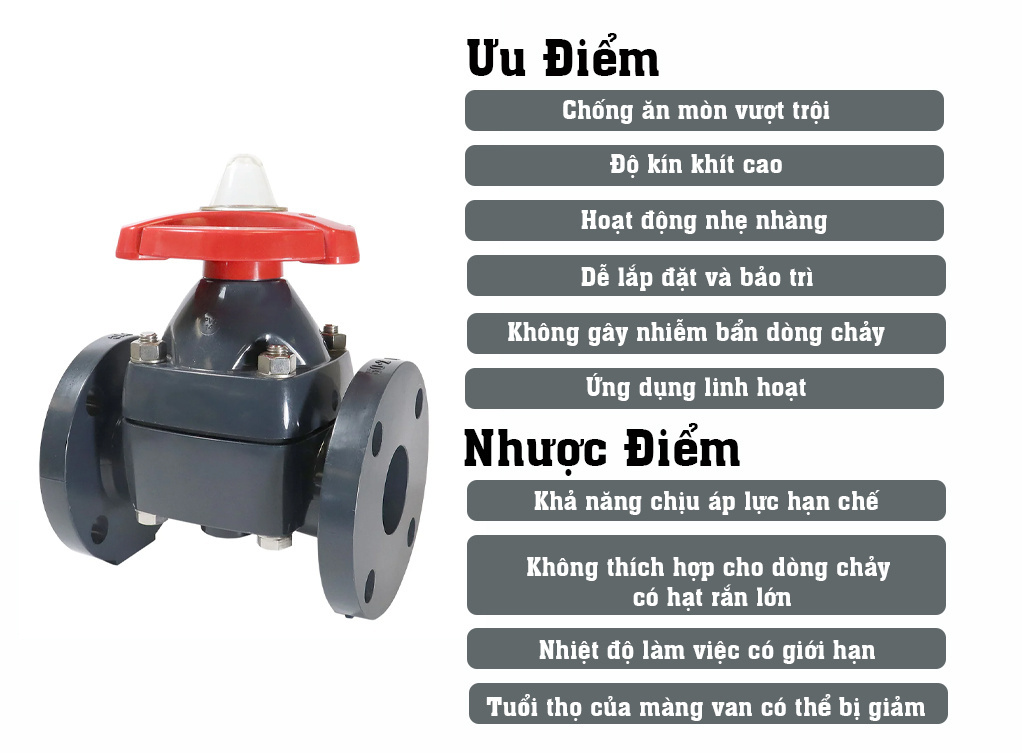

Ưu điểm và nhược điểm của van màng nhựa Asahi

Ưu điểm

Chống ăn mòn vượt trội: Thân van làm từ các loại nhựa chuyên dụng như UPVC, CPVC, PP, PVDF, giúp van chịu được hóa chất mạnh, axit, kiềm và các dung môi ăn mòn.

Độ kín khít cao: Màng van được làm từ EPDM, PTFE, FKM,… giúp ngăn rò rỉ hiệu quả, phù hợp với các môi trường yêu cầu độ sạch cao.

Hoạt động nhẹ nhàng: Cơ chế đóng/mở đơn giản, dễ vận hành bằng tay quay mà không cần tác động lực lớn.

Dễ lắp đặt và bảo trì: Van sử dụng kết nối rắc co giúp tháo lắp nhanh chóng, thuận tiện cho việc bảo trì và thay thế.

Không gây nhiễm bẩn dòng chảy: Do không có các bộ phận kim loại tiếp xúc trực tiếp với lưu chất, van không gây ảnh hưởng đến chất lượng dòng chảy.

Ứng dụng linh hoạt: Phù hợp với nhiều ngành công nghiệp như hóa chất, dược phẩm, thực phẩm, công nghệ sinh học, xử lý nước,…

Nhược điểm

Khả năng chịu áp lực hạn chế: So với các loại van kim loại, van màng nhựa có giới hạn áp suất thấp hơn (tối đa khoảng 10 kgf/cm² hoặc 200 psi).

Không thích hợp cho dòng chảy có hạt rắn lớn: Màng van có thể bị ảnh hưởng hoặc nhanh hỏng nếu lưu chất chứa nhiều hạt rắn.

Nhiệt độ làm việc có giới hạn: Dải nhiệt độ từ -40°C đến 90°C, thấp hơn so với các loại van kim loại, nên không thích hợp cho môi trường nhiệt độ quá cao.

Tuổi thọ của màng van có thể bị giảm: Nếu vận hành sai cách hoặc làm việc trong môi trường có áp suất thủy tĩnh cao, màng ngăn có thể bị hao mòn nhanh chóng.

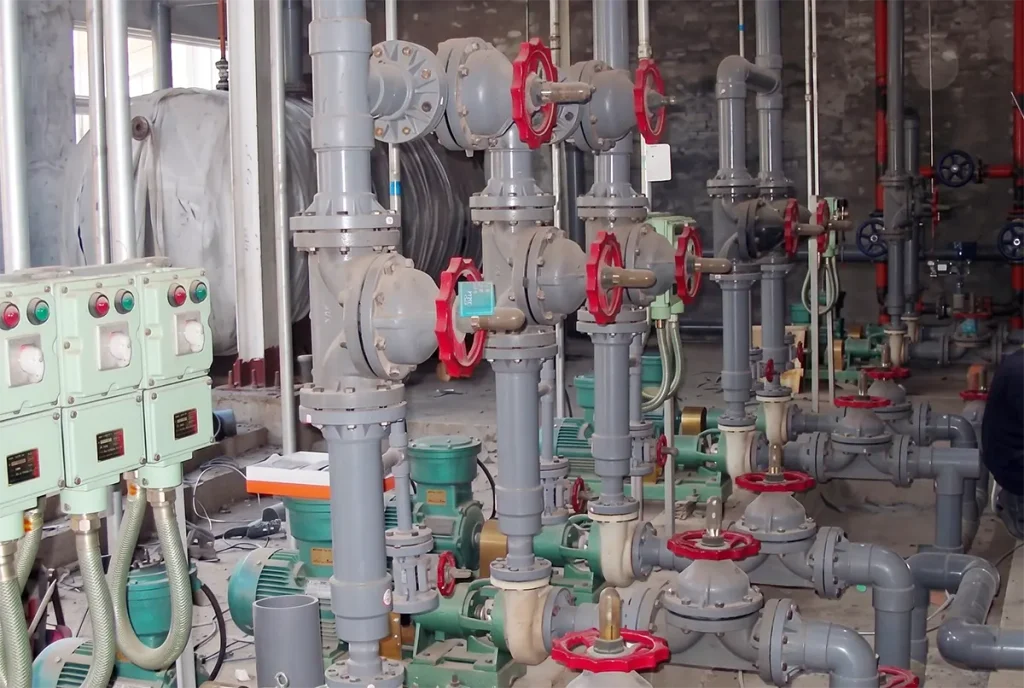

Ứng dụng của van màng nhựa Asahi

Nhờ thiết kế đặc biệt và chất liệu bền bỉ, van màng nhựa Asahi được ứng dụng rộng rãi trong nhiều lĩnh vực, đặc biệt là các môi trường yêu cầu độ sạch cao và khả năng chống ăn mòn vượt trội.

• Ngành thực phẩm, dược phẩm, mỹ phẩm: Van màng được sử dụng trong các nhà máy sản xuất để kiểm soát dòng chảy của nguyên liệu lỏng, đảm bảo vệ sinh và an toàn thực phẩm.
• Ngành hóa chất: Van hoạt động hiệu quả trong môi trường có tính ăn mòn cao, chuyên dùng để kiểm soát các dòng lưu chất như axit, kiềm, dung môi công nghiệp,…
• Công nghệ sinh học: Ứng dụng trong hệ thống nghiên cứu và sản xuất sinh học, nơi yêu cầu thiết bị kiểm soát lưu chất chính xác và không gây nhiễm bẩn.
• Kiểm soát dòng chảy: Được sử dụng trong các hệ thống đường ống công nghiệp để điều chỉnh và đảm bảo lưu lượng chất lỏng phù hợp với từng quy trình sản xuất.
• Lĩnh vực điện hạt nhân: Van màng nhựa Asahi còn xuất hiện trong các hệ thống phản ứng điện hạt nhân, nơi đòi hỏi thiết bị có độ bền cao và khả năng chống chịu với môi trường đặc biệt khắc nghiệt.



Hướng dẫn lắp đặt và bảo trì van màng nhựa Asahi

Cách lắp đặt van màng nhựa Asahi

Bước 1: Kiểm tra van trước khi lắp đặt

Kiểm tra kỹ van màng Asahi để đảm bảo không có hư hỏng hoặc bụi bẩn bám trên bề mặt van.

Xác định kích thước đường ống và loại kết nối phù hợp (rắc co hoặc mặt bích).

Bước 2: Chuẩn bị đường ống

Làm sạch đầu ống để loại bỏ bụi bẩn, cặn bám nhằm đảm bảo độ kín khít khi kết nối.

Đối với ống nhựa, có thể dùng keo dán chuyên dụng nếu cần thiết.

Bước 3: Lắp đặt van vào hệ thống

Nếu van có kết nối rắc co, hãy siết chặt hai đầu nối bằng tay trước, sau đó sử dụng dụng cụ để siết vừa đủ, tránh làm vỡ ren nhựa.

Nếu là kết nối mặt bích, sử dụng bulong và gioăng làm kín, siết chặt các đai ốc theo kiểu đối xứng để tránh tình trạng lệch bích.

Đảm bảo van được lắp đúng chiều theo hướng dòng chảy được đánh dấu trên thân van.

Bước 4: Kiểm tra và chạy thử

Mở từ từ van màng để kiểm tra xem có rò rỉ không.

Kiểm tra khả năng đóng/mở bằng tay quay và thử nghiệm với áp suất thực tế.

Nếu không có hiện tượng rò rỉ hay tắc nghẽn, hệ thống có thể đưa vào vận hành chính thức.

Hướng dẫn bảo trì van màng nhựa Asahi

Bảo trì định kỳ:

Kiểm tra tình trạng màng van sau một thời gian sử dụng, đặc biệt trong môi trường hóa chất mạnh.

Vệ sinh bề mặt thân van, vô lăng và các bộ phận kết nối để loại bỏ bụi bẩn, cặn lắng gây ảnh hưởng đến hoạt động của van.

Kiểm tra gioăng làm kín:

Nếu phát hiện van bị rò rỉ tại điểm kết nối, kiểm tra gioăng làm kín và thay thế nếu cần.

Đảm bảo gioăng không bị mòn hoặc giãn nở do tác động của hóa chất và nhiệt độ.

Thay thế màng van khi cần thiết:

Nếu màng van có dấu hiệu biến dạng, nứt, thủng, cần thay thế ngay để tránh ảnh hưởng đến hệ thống.

Khi thay thế, đảm bảo màng van mới phù hợp với loại hóa chất trong hệ thống.

Không tác động lực quá mạnh khi vận hành:

Khi đóng/mở van, nên xoay vô lăng một cách từ từ và nhẹ nhàng để tránh làm hư hại màng van hoặc kẹt trục van.

Nơi mua van màng nhựa Asahi uy tín chất lượng – giá rẻ

Nếu bạn cần van màng nhựa Asahi chính hãng, giá tốt, V-ON là lựa chọn uy tín. V-ON chuyên cung cấp thiết bị ngành nước, hóa chất với đa dạng mẫu mã, kích thước, đảm bảo chất lượng cao, nguồn gốc rõ ràng.

• Sản phẩm chính hãng – Giá cạnh tranh
• Đa dạng kích thước, phù hợp nhiều hệ thốn
• Tư vấn kỹ thuật chuyên sâu – Bảo hành uy tín

Liên hệ ngay để nhận báo giá tốt nhất!
