Hướng dẫn lắp đặt van bướm nhựa vào giữa hai mặt bích chuẩn xác
Trong các hệ thống đường ống công nghiệp, đặc biệt là các hệ thống xử lý nước thải, hóa chất, hồ bơi hay nuôi trồng thủy sản, van bướm nhựa (thường là UPVC, CPVC, PPH, PVDF) đóng vai trò cực kỳ quan trọng để điều tiết và đóng mở dòng chảy. Tuy nhiên, nhựa là vật liệu có đặc tính cơ học khác biệt so với kim loại (gang, thép, inox). Việc lắp đặt không đúng kỹ thuật không chỉ gây rò rỉ lưu chất mà còn có thể làm nứt vỡ mặt bích, kẹt lá van hoặc hỏng gioăng đệm.
Bài viết này sẽ cung cấp cho bạn một hướng dẫn lắp đặt van bướm nhựa vào giữa hai mặt bích chuẩn xác nhất, giúp hệ thống vận hành trơn tru, an toàn và kéo dài tuổi thọ cho thiết bị.
Tổng Quan Trước Khi Lắp Đặt Van Bướm Nhựa
Trước khi bắt tay vào thi công, việc hiểu rõ thiết bị và tiêu chuẩn kết nối là bước nền tảng không thể bỏ qua.

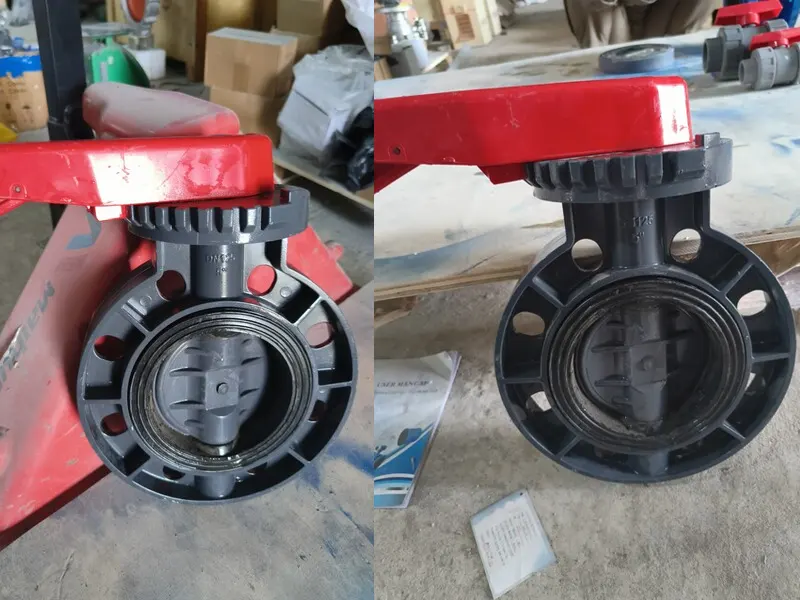

Van bướm nhựa kết nối mặt bích là gì?
Van bướm nhựa thường được thiết kế theo dạng Wafer (kẹp bích). Điều này có nghĩa là bản thân trên thân van không có mặt bích liền, mà van sẽ được “kẹp” chặt vào giữa hai mặt bích của đường ống thông qua các bu lông và đai ốc xỏ xuyên qua các lỗ trên mặt bích.
Đặc điểm nổi bật của van bướm nhựa là lớp lót (Seat) thường làm bằng cao su EPDM, FPM hoặc PTFE. Lớp lót này trùm ra tận hai mặt bích của van, đóng vai trò như một lớp gioăng làm kín (gasket) tự nhiên. Do đó, trong hầu hết các trường hợp, bạn không cần (và không nên) sử dụng thêm gioăng đệm phụ giữa van và mặt bích đường ống, trừ khi nhà sản xuất có chỉ định đặc biệt.
Kiểm tra sự tương thích của tiêu chuẩn mặt bích
Mặt bích trên đường ống và lỗ định vị trên van bướm nhựa phải cùng một tiêu chuẩn (hoặc tương thích với nhau). Các tiêu chuẩn phổ biến tại Việt Nam bao gồm:
- Tiêu chuẩn JIS (Nhật Bản): JIS 10K, JIS 20K.
- Tiêu chuẩn DIN (Châu Âu): PN10, PN16.
- Tiêu chuẩn ANSI (Mỹ): Class 150.
Đa số các dòng van bướm nhựa hiện nay được thiết kế lỗ định vị dạng bầu dục (đa tiêu chuẩn) để có thể lắp vừa cả JIS 10K, DIN PN10 và ANSI 150. Tuy nhiên, bạn vẫn phải dùng thước kẹp đo lại đường kính tâm lỗ bu lông để đảm bảo sự ăn khớp hoàn hảo.
Tìm hiểu thêm: Tổng hợp kiến thức về Van bướm nhựa: Cấu tạo, Phân loại (Tay gạt/Tay quay) và Ứng dụng.
Công Tác Chuẩn Bị: Yếu Tố Quyết Định Thành Bại
Sự cẩn thận trong khâu chuẩn bị sẽ giúp quá trình lắp đặt diễn ra nhanh chóng và hạn chế tối đa rủi ro nứt vỡ vật liệu nhựa.

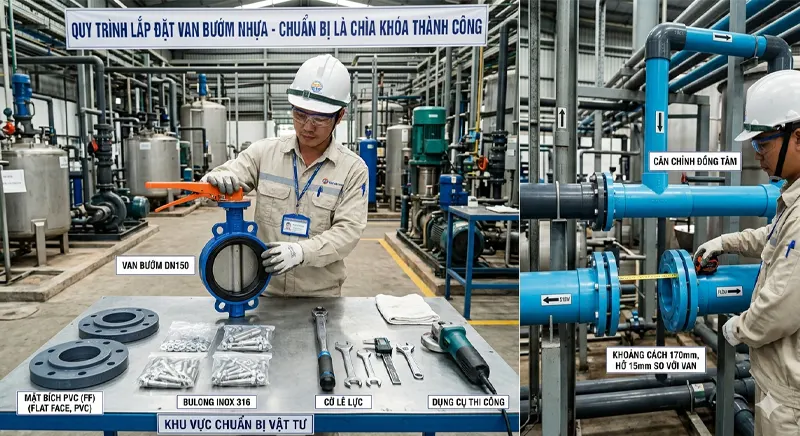

Chuẩn bị vật tư và dụng cụ
Van bướm nhựa: Đã kiểm tra đúng kích cỡ (DN), đúng vật liệu chịu hóa chất, không bị xước xát mặt gioăng.
Mặt bích nhựa (hoặc mặt bích thép bọc nhựa): Số lượng 2 cái, đúng tiêu chuẩn. Nên sử dụng mặt bích có bề mặt tiếp xúc phẳng (Flat Face – FF).
Bu lông, đai ốc, vòng đệm (Long đen): Nên dùng chất liệu Inox 304 hoặc 316 để chống han gỉ. Chiều dài bu lông phải đủ để xuyên qua hai mặt bích và thân van, cộng thêm khoảng 2-3 ren dư ra ngoài đai ốc.
Dụng cụ: Cờ lê, mỏ lết, tay vặn bu lông (khuyến khích dùng cờ lê lực – Torque Wrench để kiểm soát lực siết), máy mài (nếu cần xử lý bavia ống), giẻ lau sạch.
Kiểm tra và căn chỉnh đường ống
Đây là bước cực kỳ quan trọng đối với đường ống nhựa:
Căn chỉnh đồng tâm: Hai đầu ống chuẩn bị gắn mặt bích phải nằm trên cùng một trục đường thẳng. Nếu đường ống bị lệch, khi siết bu lông sẽ tạo ra lực bẻ cong (lực mô-men), làm nứt vỡ mặt bích nhựa hoặc cổ van.
Khoảng cách giữa hai mặt bích: Khoảng cách này phải lớn hơn chiều dày thân van bướm (Face-to-Face) khoảng 10mm – 15mm. Không hàn hoặc dán keo mặt bích khi khoảng cách quá hẹp, vì việc cố tình nhét van vào sẽ làm rách lớp gioăng cao su.
Vệ sinh: Lau sạch bề mặt bên trong đường ống vành mặt bích. Bất kỳ hạt cát, xỉ hàn hay mảnh nhựa thừa nào kẹt vào cũng sẽ làm xước lớp lót van, dẫn đến rò rỉ.

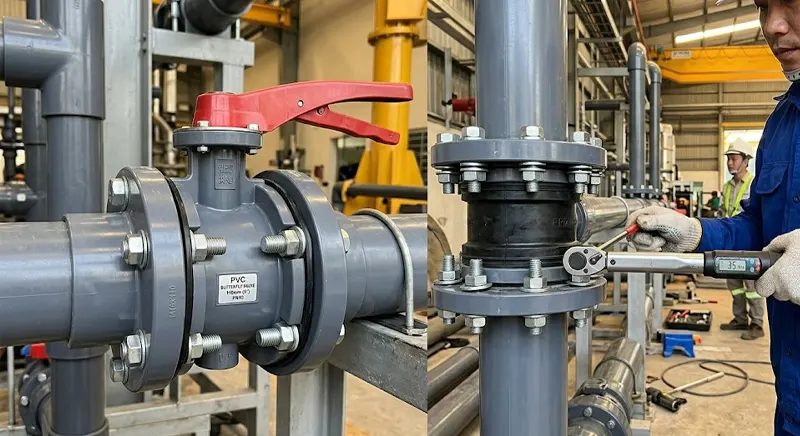

Các Bước Hướng Dẫn Lắp Đặt Van Bướm Nhựa Chuẩn Xác
Sau khi đã hoàn tất khâu chuẩn bị, hãy tiến hành lắp ráp theo trình tự 8 bước tiêu chuẩn kỹ thuật dưới đây.
Bước 1: Gắn mặt bích vào đường ống (Nếu chưa có sẵn)
Nếu là đường ống mới, bạn tiến hành hàn nhiệt hoặc dán keo (đối với ống PVC/UPVC) mặt bích vào hai đầu ống.
Lưu ý: Nếu bạn phải hàn mặt bích kim loại (trên đường ống thép), tuyệt đối không được để van ở giữa hai mặt bích trong lúc hàn. Nhiệt độ cao từ mỏ hàn sẽ làm chảy và hỏng hoàn toàn lớp gioăng cao su và thân van nhựa. Hãy định vị mặt bích, hàn gá (hàn đính), tháo van ra, sau đó mới tiến hành hàn kéo kín.
Bước 2: Điều chỉnh góc mở của lá van (Bước sống còn)
Trước khi đưa van vào giữa hai mặt bích, hãy sử dụng tay gạt hoặc tay quay của van để mở lá van (đĩa van) hé ra một góc khoảng 10 đến 20 độ (lá van không đóng hoàn toàn và cũng không mở hoàn toàn).
Tại sao không đóng kín 100%? Khi van đóng kín, lớp gioăng (Seat) sẽ bị chèn ép phình ra hai bên. Nếu bạn nhét van vào giữa hai bích lúc này, sự cọ xát sẽ làm biến dạng hoặc rách gioăng. Ngoài ra, khi siết lực mặt bích, phần cao su bị ép chặt vào lá van, sau khi lắp xong bạn sẽ tốn lực cực lớn mới mở được van, thậm chí làm gãy trục van.
Tại sao không mở 100%? Nếu mở 100%, mép lá van sẽ nhô ra khỏi thân van. Quá trình di chuyển van vào giữa hai mặt bích rất dễ làm va đập, trầy xước cạnh đĩa van, làm mất khả năng làm kín.
Bước 3: Đưa van vào vị trí
Nhẹ nhàng đưa van bướm nhựa vào khoảng trống giữa hai mặt bích. Căn chỉnh sao cho các lỗ định vị trên thân van trùng khớp với các lỗ bắt bu lông trên mặt bích đường ống.
Bước 4: Xỏ bu lông định vị
Luồn 2 đến 4 bu lông ở vị trí nửa dưới của mặt bích trước để đỡ thân van.
Nhớ lắp vòng đệm (long đen) ở cả hai đầu (đầu bu lông và đầu đai ốc) để phân bổ đều lực ép lên bề mặt bích nhựa, tránh làm lõm hoặc xước nhựa.
Vặn đai ốc bằng tay, chưa siết chặt lúc này.
Bước 5: Căn chỉnh lại tâm van
Đứng từ xa nhìn dọc theo đường ống hoặc dùng thước để kiểm tra xem thân van đã đồng tâm hoàn toàn với đường ống chưa. Đảm bảo lớp lót cao su (seat) của van tiếp xúc đều với bề mặt của cả hai mặt bích.
Bước 6: Xỏ các bu lông còn lại và kiểm tra hành trình
Xỏ toàn bộ số bu lông còn lại vào các lỗ định vị. Vặn đai ốc bằng tay cho đến khi vừa chạm vào mặt bích. Tiếp theo, thử mở van ra góc 90 độ (mở hoàn toàn) và kiểm tra xem mép đĩa van có chạm vào thành trong của đường ống hay không. Nếu đĩa van cọ quẹt vào thành ống, hệ thống sẽ không thể hoạt động. (Điều này thường xảy ra khi dùng ống có thành quá dày).
Bước 7: Siết chặt bu lông theo nguyên tắc “Ngôi sao”
Đây là bước quyết định độ bền của mặt bích nhựa. Bạn tuyệt đối không được siết bu lông theo đường vòng tròn lần lượt, mà phải siết theo quy tắc đối xứng chéo (hình ngôi sao hoặc chữ thập).
- Siết bu lông ở góc 12 giờ, sau đó chuyển sang bu lông ở góc 6 giờ.
- Tiếp tục với bu lông góc 3 giờ, rồi đến góc 9 giờ.
- Lặp lại quy trình này cho các bu lông còn lại.
- Lực siết: Chia lực siết làm 3 lần (Ví dụ: Lần 1 siết 30% lực, lần 2 siết 60% lực, lần 3 siết 100% lực). Vì là vật liệu nhựa, lực siết vừa đủ cứng tay là dừng, lớp cao su của van có độ đàn hồi rất tốt sẽ tự làm kín. Siết quá lực (Over-torque) là nguyên nhân hàng đầu gây nứt bích nhựa.
Bước 8: Kiểm tra vận hành nghiệm thu
Sau khi siết chặt, hãy vận hành đóng/mở van từ 3 đến 5 lần. Hành trình tay gạt/tay quay phải trơn tru, không có tiếng kêu lạ, không bị sượng hay kẹt cứng. Sau đó, có thể cấp lưu chất (nước, khí) để thử áp và kiểm tra rò rỉ tại các mối ghép.

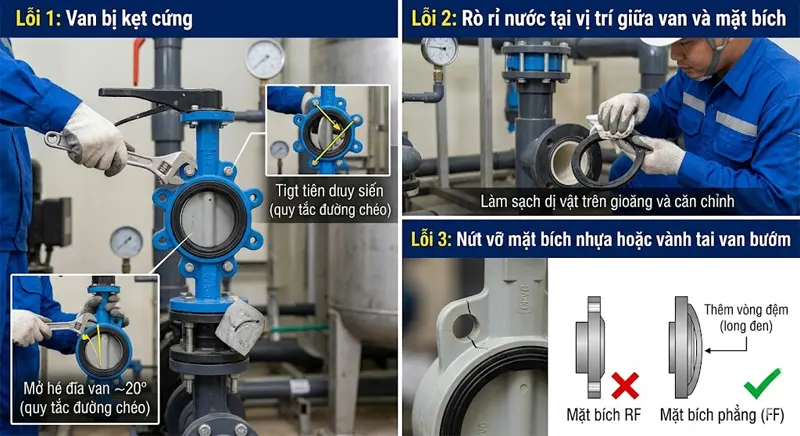

Các Lỗi Thường Gặp Khi Lắp Đặt Van Bướm Nhựa Và Cách Khắc Phục
Ngay cả những kỹ thuật viên lâu năm đôi khi cũng mắc phải một số sai lầm khi làm việc với hệ thống ống nhựa. Dưới đây là cách bắt bệnh và xử lý:
Lỗi 1: Van bị kẹt cứng, không thể mở sau khi lắp đặt xong.
Nguyên nhân: Thường do bạn đã đóng chặt van 100% trong quá trình siết bu lông bích. Gioăng cao su bị ép lồi ra ôm chặt lấy đĩa van.
Khắc phục: Nới lỏng đồng loạt các bu lông mặt bích. Mở lá van hé ra khoảng 20 độ, sau đó tiến hành siết lực bu lông lại từ đầu theo quy tắc đường chéo.
Lỗi 2: Rò rỉ nước tại vị trí giữa van và mặt bích.
Nguyên nhân: Có thể do mặt bích đường ống không song song; siết bu lông lực không đều (bên chặt bên lỏng); hoặc có dị vật/bavia dính trên mặt gioăng.
Khắc phục: Tháo bu lông ra kiểm tra lại bề mặt gioăng. Làm sạch dị vật. Căn chỉnh lại ống cho đồng tâm và song song. Siết lại bu lông với lực đều tay.
Lỗi 3: Nứt vỡ mặt bích nhựa hoặc vành tai van bướm.
Nguyên nhân: Sử dụng mặt bích không phẳng (Mặt bích RF – Raised Face thường dùng cho thép, tạo điểm tỳ gây gãy nhựa); hoặc siết bu lông quá lực cho phép; thiếu vòng đệm (long đen).
Khắc phục: Bắt buộc phải thay thế mặt bích hoặc van mới. Đảm bảo sử dụng mặt bích phẳng (FF), thêm vòng đệm thép, và kiểm soát lực siết vừa phải.
Tìm hiểu thêm: So sánh Van bướm nhựa tay gạt (Lever) và tay quay (Gear): Khi nào dùng loại nào?

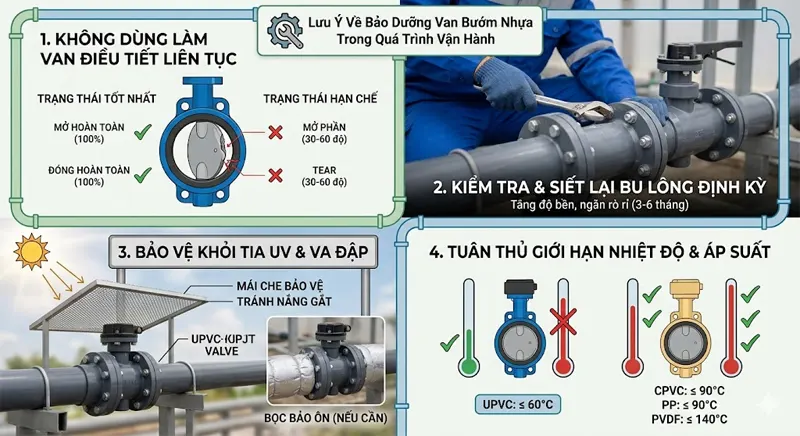

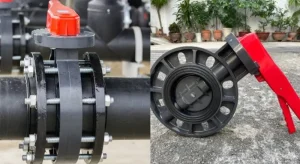

Lưu Ý Về Bảo Dưỡng Van Bướm Nhựa Trong Quá Trình Vận Hành
Lắp đặt chuẩn xác chỉ là bước đầu. Để van bướm nhựa bền bỉ theo năm tháng, bạn cần lưu ý:
Không dùng làm van điều tiết liên tục (Throttle): Van bướm hoạt động tốt nhất ở trạng thái Mở hoàn toàn hoặc Đóng hoàn toàn. Nếu duy trì van ở góc mở 30 – 60 độ trong thời gian dài, áp lực dòng chảy sẽ làm xói mòn lá van và làm rung rách gioăng cao su.
Kiểm tra độ nới lỏng của bu lông: Trong hệ thống đường ống thường có độ rung lắc do máy bơm hoặc búa nước. Cứ định kỳ 3-6 tháng, nên đi kiểm tra và siết lại các bu lông mặt bích nếu bị lỏng.
Bảo vệ khỏi tác động ngoại lực và tia UV: Van nhựa có nhược điểm là chịu va đập cơ học kém hơn van gang/thép, đồng thời vật liệu nhựa dẽ bị lão hóa nếu phơi trực tiếp dưới ánh nắng mặt trời gắt (đặc biệt là PVC/UPVC). Nên thiết kế mái che hoặc bọc bảo ôn nếu lắp đặt ngoài trời.
Giới hạn nhiệt độ và áp suất: Luôn tuân thủ định mức của nhà sản xuất. Ví dụ van UPVC thường chỉ chịu được nhiệt độ dưới 60°C. Nếu dùng môi trường nhiệt độ cao hơn, phải nâng cấp lên vật liệu CPVC, PP hoặc PVDF.
Tổng Kết
Việc lắp đặt van bướm nhựa vào giữa hai mặt bích thoạt nhìn có vẻ đơn giản, nhưng để đạt được sự “chuẩn xác” và đảm bảo độ bền tối đa lại đòi hỏi sự tỉ mỉ, hiểu biết về tính chất vật liệu. Bằng cách tuân thủ đúng 8 bước lắp đặt kể trên, đặc biệt chú ý đến góc mở hé của lá van và quy tắc siết bu lông hình ngôi sao, bạn hoàn toàn có thể tự tin thi công một hệ thống đường ống công nghiệp an toàn, kín khít tuyệt đối và vận hành dài lâu.
