Trên bản vẽ P&ID, van bướm được ký hiệu bằng hai đường song song tạo thành thân van, một đường chéo ở giữa biểu thị đĩa van, và một chấm tròn tại giao điểm biểu thị trục quay. Ký hiệu cơ bản này được bổ sung phần đầu phía trên để mô tả kiểu điều khiển: chữ T hoặc thanh ngang cho vận hành tay, nửa vòng tròn cho khí nén, chữ M trong ô vuông cho điều khiển điện, chữ H cho thủy lực. Đọc đúng ký hiệu giúp bạn xác định loại van, kiểu vận hành và trạng thái mặc định của van ngay trên bản vẽ — trước khi ra hiện trường.

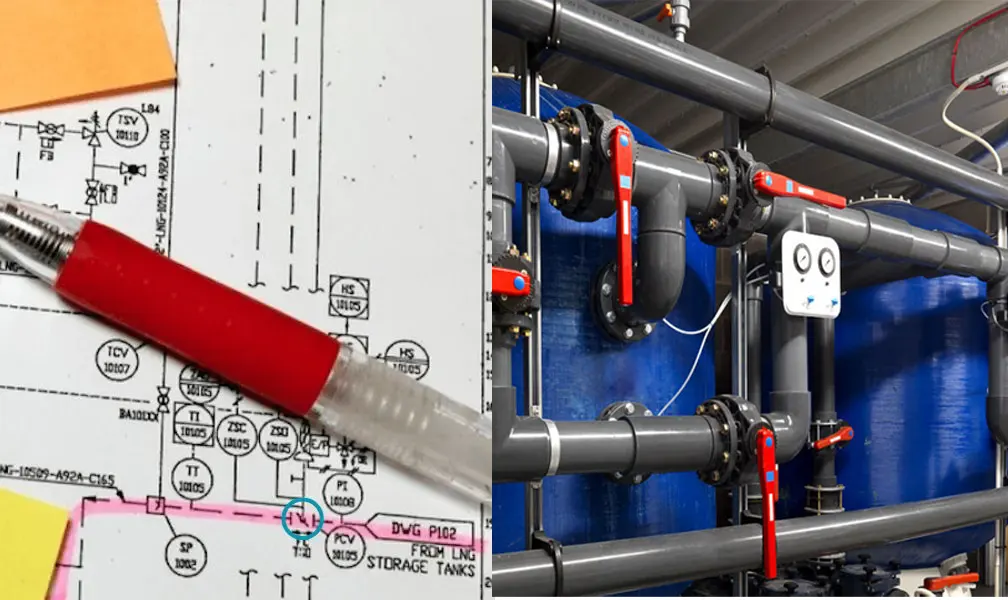

Bản vẽ P&ID (Piping and Instrumentation Diagram — sơ đồ đường ống và thiết bị đo) là ngôn ngữ chung giữa đơn vị thiết kế, nhà thầu thi công và bộ phận vận hành. Với hệ thống dùng van bướm nhựa, việc đọc đúng ký hiệu còn quan trọng hơn vì bản vẽ thường không thể hiện vật liệu thân van — thông tin đó nằm ở bảng kê thiết bị (valve list) đi kèm, và người đọc phải biết đối chiếu chéo giữa hai tài liệu.
Bài viết được biên soạn bởi bộ phận kỹ thuật V-ON, ký hiệu tham chiếu theo thông lệ ISA S5.1 và ISO 14617 — hai hệ tiêu chuẩn phổ biến nhất trong bản vẽ P&ID tại Việt Nam. Thẩm định kỹ thuật: Nguyễn Văn Long – kỹ sư cơ khí, 9 năm kinh nghiệm.

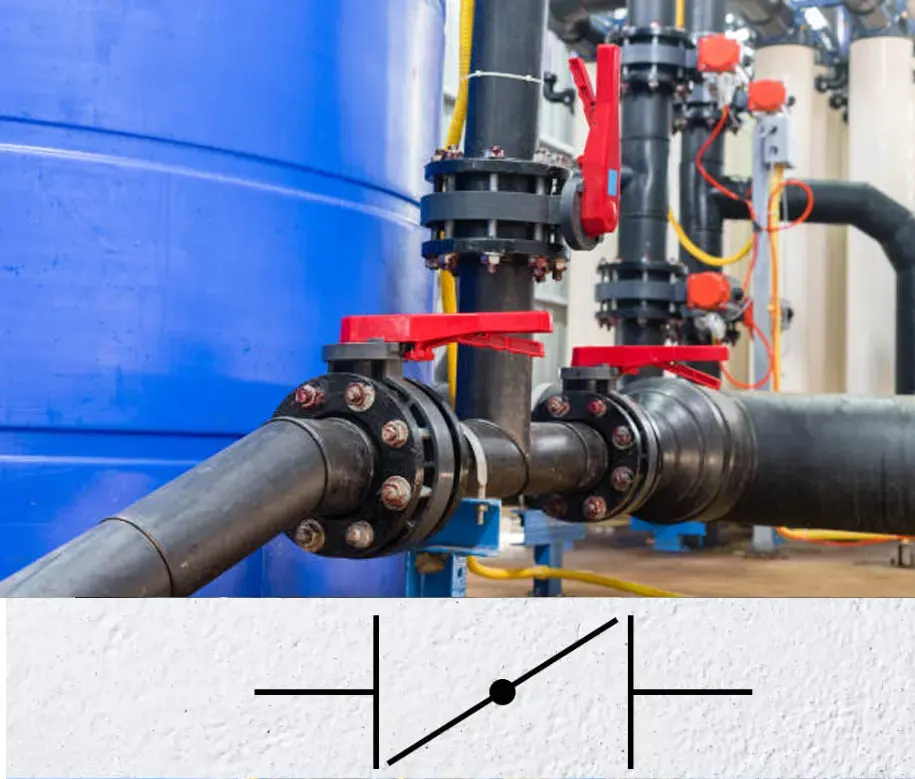

Cấu trúc ký hiệu van bướm cơ bản
Ký hiệu van bướm trên P&ID được ghép từ ba thành phần hình học, mỗi thành phần tương ứng một bộ phận thật của van:
- Hai đường song song (hoặc hình chữ nhật dẹt): biểu thị thân van kẹp giữa đường ống. Chiều dài ký hiệu không phản ánh kích thước thật của van.
- Đường chéo nằm giữa: biểu thị đĩa van — chi tiết đặc trưng phân biệt van bướm với van cổng, van cầu hay van bi. Ở một số bản vẽ, đường chéo được vẽ hơi cong để nhấn mạnh dạng đĩa.
- Chấm tròn đặc tại tâm: biểu thị trục quay xuyên qua đĩa. Chấm này thường nối lên phần đầu điều khiển phía trên.
Phần đầu phía trên chấm trục là nơi bản vẽ mã hóa kiểu vận hành — đây cũng là phần thay đổi nhiều nhất giữa các bản vẽ và gây nhầm lẫn nhiều nhất. Cần lưu ý rằng ký hiệu P&ID mô tả chức năng, không mô tả vật liệu: một ký hiệu van bướm giống hệt nhau có thể là van gang, van inox hoặc van nhựa uPVC, PVDF. Thông tin vật liệu, áp suất định mức và tiêu chuẩn mặt bích nằm trong bảng kê thiết bị đi kèm bản vẽ. Nếu bạn cần đối chiếu các thông số kỹ thuật đó cho van nhựa — biểu đồ chịu nhiệt – áp, chuẩn bích JIS/ANSI, loại gioăng theo môi chất — cẩm nang van bướm nhựa: cấu tạo, thông số và cách chọn là tài liệu tra cứu đi kèm phù hợp.

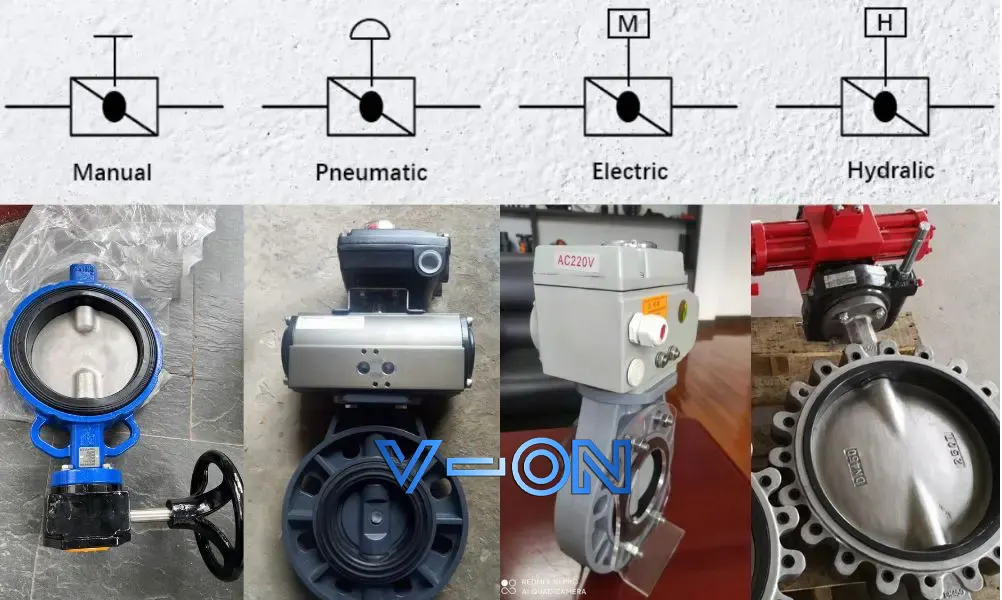

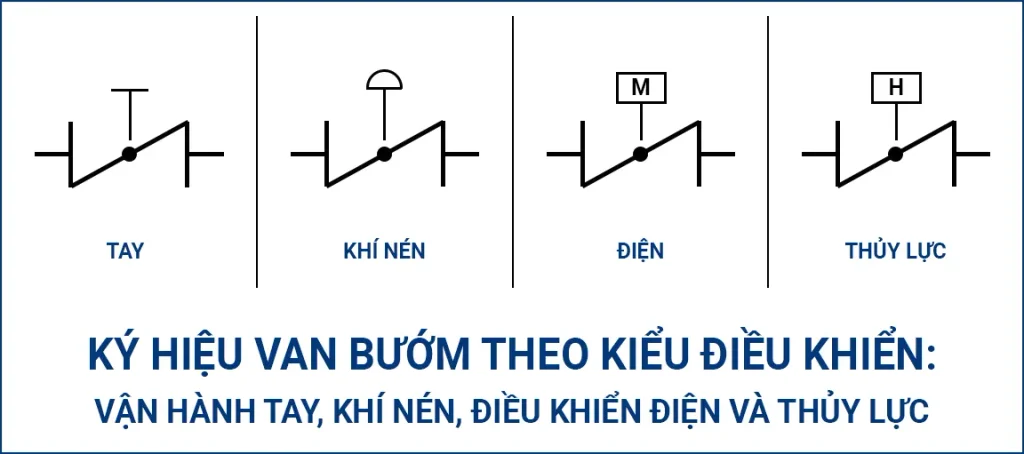

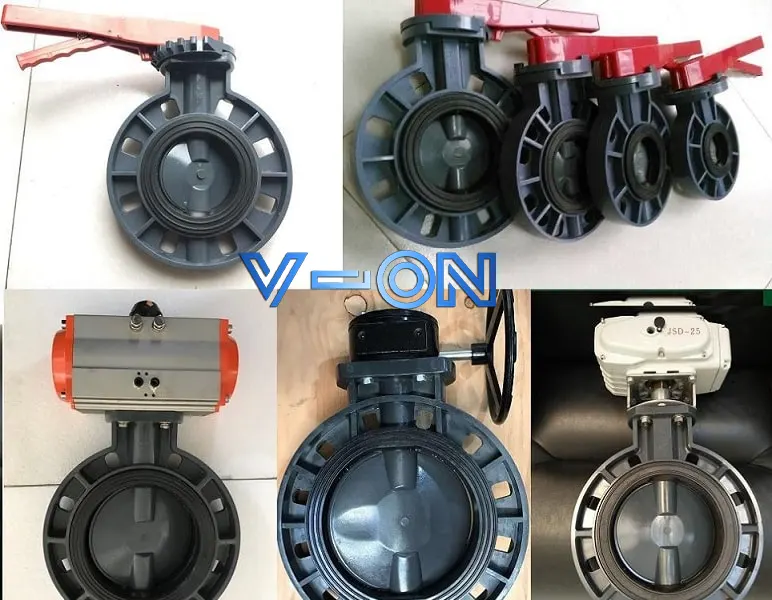

Ký hiệu van bướm theo kiểu điều khiển
| Kiểu điều khiển | Ký hiệu phần đầu | Đặc điểm nhận biết |
|---|---|---|
| Vận hành tay (tay gạt, tay quay) | Chữ T hoặc thanh ngang trên trục | Đơn giản nhất, không có ô hay hình bao quanh |
| Khí nén (pneumatic) | Nửa vòng tròn úp trên trục | Hình vòm đặc trưng, đôi khi kèm chữ dấu hiệu khí |
| Điều khiển điện (electric) | Chữ M trong ô vuông hoặc tròn | M viết tắt của motor |
| Thủy lực (hydraulic) | Chữ H trong ô hoặc trên trục | Ít gặp hơn trong hệ đường ống nhựa |
| Điện từ (solenoid) | Chữ S trong ô vuông | Thường đi kèm van khí nén trong cùng cụm |
Việc phân biệt ký hiệu tay gạt với tay quay trên bản vẽ P&ID thường không được thể hiện — cả hai đều dùng chung ký hiệu vận hành tay, và sự khác biệt chỉ xuất hiện trong bảng kê thiết bị. Trên thực tế đây lại là lựa chọn quan trọng: tay gạt phù hợp cỡ ống nhỏ và tác vụ đóng/mở nhanh, còn tay quay bắt buộc từ DN200 trở lên và cần thiết khi chống búa nước hoặc điều tiết chính xác. Bộ tiêu chí phân định đầy đủ có trong bài so sánh van bướm nhựa tay gạt và tay quay — hữu ích khi bạn phải cụ thể hóa bản vẽ thành đơn đặt hàng thật.

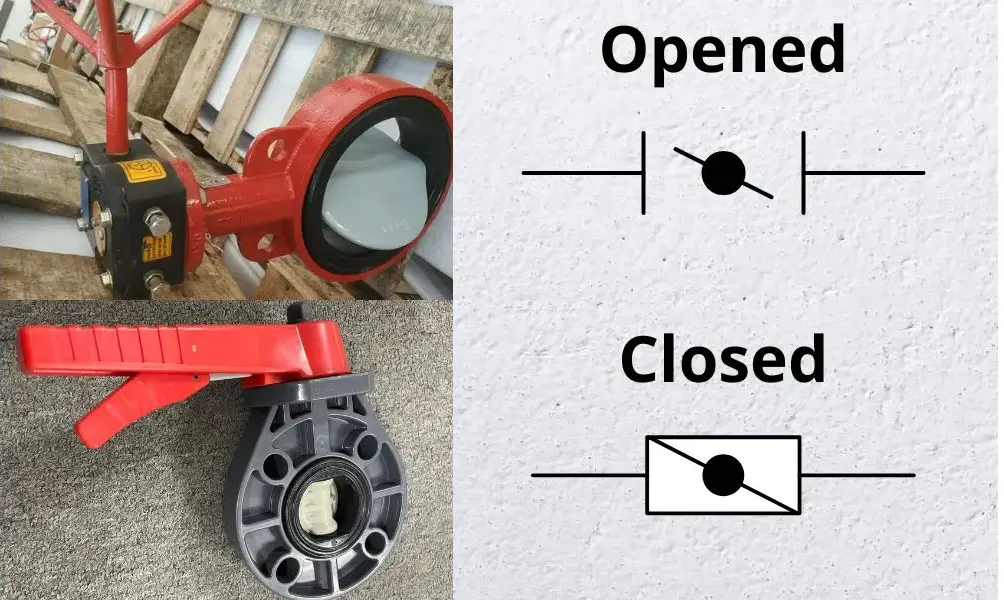

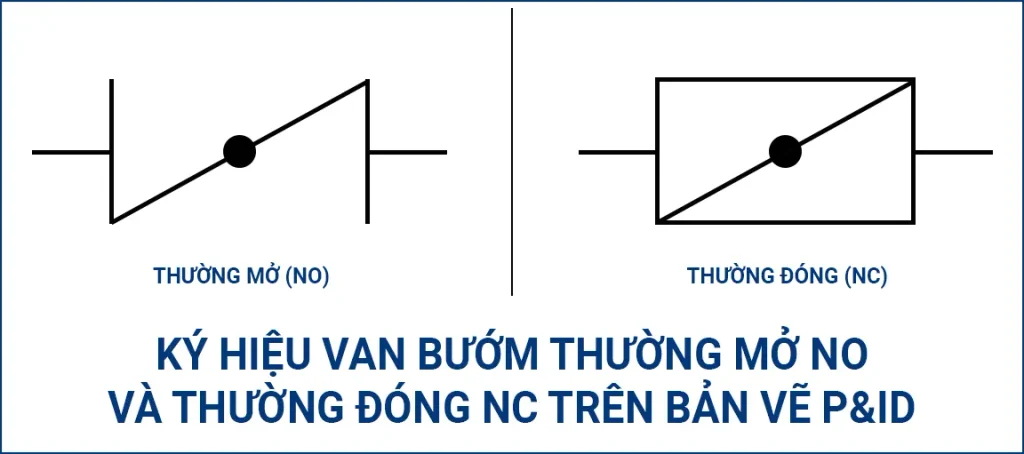

Ký hiệu trạng thái mặc định: NO và NC
Với van có bộ điều khiển tự động, bản vẽ thường ghi thêm trạng thái mặc định — tức vị trí van sẽ về khi mất nguồn năng lượng (mất khí nén hoặc mất điện):
- NO (Normally Open — thường mở): van ở trạng thái mở khi không có tín hiệu điều khiển. Dùng cho tuyến cần duy trì dòng chảy liên tục, ví dụ đường nước làm mát.
- NC (Normally Closed — thường đóng): van ở trạng thái đóng khi không có tín hiệu. Đây là lựa chọn an toàn cho tuyến hóa chất — mất khí thì van tự đóng, ngăn tràn hóa chất.
- FL (Fail Last / Fail in Place): van giữ nguyên vị trí hiện tại khi mất nguồn. Tương ứng bộ truyền động khí nén tác động kép.
Trên bản vẽ, ba trạng thái này được ghi bằng chữ viết tắt cạnh ký hiệu van, hoặc thể hiện bằng mũi tên chỉ hướng lò xo hồi vị trong ký hiệu bộ truyền động. Cần lưu ý cách ghi không thống nhất tuyệt đối giữa các đơn vị thiết kế — một số bản vẽ dùng FC (Fail Closed) và FO (Fail Open) thay cho NC và NO. Khi gặp ký hiệu lạ, nguyên tắc an toàn là tra bảng chú giải (legend) đặt ở trang đầu bộ bản vẽ thay vì suy đoán, vì nhầm lẫn NO/NC trên tuyến hóa chất là lỗi có hậu quả nghiêm trọng.

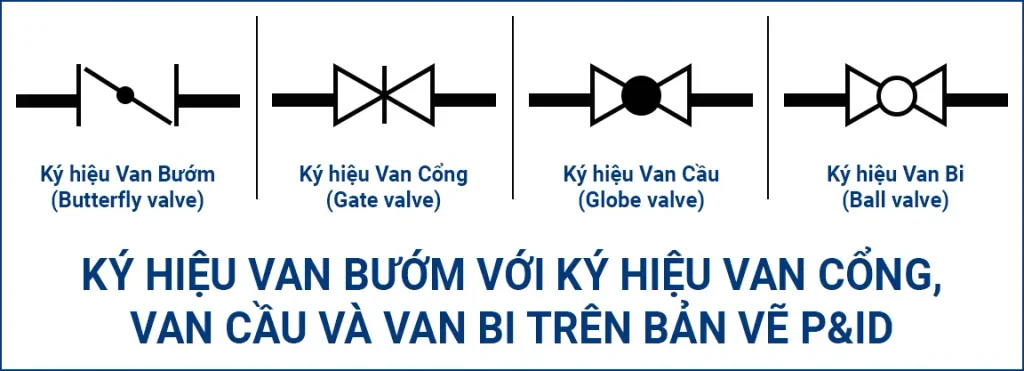

Phân biệt van bướm với các loại van khác trên bản vẽ
Nhầm lẫn giữa các loại van là lỗi phổ biến khi đọc P&ID, đặc biệt với người mới. Bốn ký hiệu dễ nhầm nhất:
- Van bướm: đường chéo giữa hai đường song song, kèm chấm trục. Đặc trưng là đường chéo.
- Van cổng (gate valve): hai tam giác chụm đầu vào nhau tạo hình nơ, không có đường chéo.
- Van cầu (globe valve): hình nơ như van cổng nhưng có thêm vòng tròn ở giữa.
- Van bi (ball valve): hình nơ với vòng tròn đặc hoặc rỗng ở tâm, thường vẽ đậm hơn van cầu.
Mẹo nhận diện nhanh: nếu ký hiệu có đường chéo thì gần như chắc chắn là van bướm; nếu có hình nơ hai tam giác thì thuộc nhóm van cổng, van cầu, van bi và cần nhìn chi tiết ở tâm để phân biệt tiếp. Trong hệ đường ống nhựa công nghiệp, van bướm và van bi là hai loại xuất hiện nhiều nhất — van bướm cho cỡ DN50 trở lên, van bi cho cỡ nhỏ hơn.
Ba lưu ý khi đọc ký hiệu van trên bản vẽ thực tế
- Luôn tra bảng chú giải trước: mỗi bộ bản vẽ đều có trang legend quy định ký hiệu riêng của dự án. Cách vẽ có thể lệch nhẹ so với chuẩn ISA hoặc ISO tùy đơn vị thiết kế.
- Đối chiếu với bảng kê thiết bị: ký hiệu chỉ cho biết loại van và kiểu điều khiển; kích thước DN, vật liệu thân, loại gioăng và áp suất định mức nằm trong valve list — thiếu bước này thì không thể đặt hàng đúng.
- Chú ý mã hiệu (tag number) cạnh ký hiệu: dãy chữ số như “BV-101” hoặc “HV-2003” là mã định danh duy nhất của van trong toàn dự án, dùng để tra cứu chéo giữa bản vẽ, bảng kê và hồ sơ bảo trì sau này.
Câu hỏi thường gặp (FAQ)
Ký hiệu van bướm trên bản vẽ P&ID trông như thế nào?
Van bướm được vẽ bằng hai đường song song tạo thân van, một đường chéo ở giữa biểu thị đĩa van và một chấm tròn tại tâm biểu thị trục quay. Đường chéo chính là dấu hiệu đặc trưng giúp phân biệt van bướm với van cổng, van cầu hay van bi vốn được vẽ dạng hai tam giác chụm đầu.
Ký hiệu van bướm thường đóng NC khác thường mở NO ở chỗ nào?
NO (thường mở) nghĩa là van ở trạng thái mở khi mất nguồn khí nén hoặc điện; NC (thường đóng) nghĩa là van tự đóng khi mất nguồn. Trên bản vẽ, hai trạng thái được ghi bằng chữ viết tắt cạnh ký hiệu van hoặc thể hiện qua hướng lò xo hồi vị. Một số đơn vị thiết kế dùng FO và FC thay cho NO và NC.
Làm sao biết van bướm trên bản vẽ là van nhựa hay van kim loại?
Không thể biết từ ký hiệu, vì ký hiệu P&ID chỉ mô tả chức năng và kiểu điều khiển chứ không mô tả vật liệu. Thông tin vật liệu thân van, loại gioăng, áp suất định mức và tiêu chuẩn mặt bích nằm trong bảng kê thiết bị (valve list) đi kèm bộ bản vẽ, tra theo mã hiệu của van.
Ký hiệu van bướm điều khiển điện được vẽ ra sao?
Van bướm điều khiển điện có phần thân và đĩa giống ký hiệu cơ bản, nhưng phần đầu phía trên trục là chữ M đặt trong ô vuông hoặc hình tròn — M viết tắt của motor. Trong khi đó van khí nén dùng ký hiệu nửa vòng tròn úp trên trục, còn van vận hành tay chỉ có thanh ngang hoặc chữ T.
