Kích thước lắp đặt (Face to face) của các loại van bướm nhựa phổ biến.
Trong các hệ thống đường ống công nghiệp, từ xử lý nước thải, hóa chất cho đến các ứng dụng tưới tiêu nông nghiệp, van bướm nhựa (Plastic Butterfly Valve) là một trong những thiết bị đóng ngắt dòng chảy được ưa chuộng nhất. Với ưu điểm trọng lượng nhẹ, chống ăn mòn tuyệt vời và chi phí hợp lý, chúng đang dần thay thế các loại van kim loại truyền thống trong nhiều môi trường đặc thù.
Tuy nhiên, khi thiết kế mới hoặc đặc biệt là khi bảo trì, thay thế van trong một hệ thống đã có sẵn, thông số quan trọng nhất mà các kỹ sư cần quan tâm không chỉ là vật liệu hay áp suất, mà chính là Kích thước lắp đặt (Face to face).
Bài viết này sẽ cung cấp cho bạn một cái nhìn toàn diện và chi tiết nhất về kích thước Face to face của các loại van bướm nhựa phổ biến trên thị trường hiện nay.

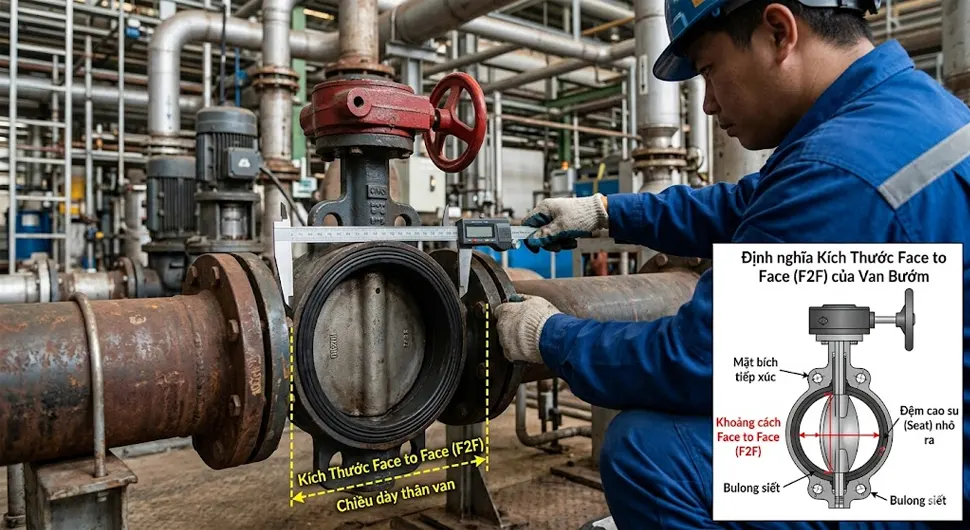

Kích Thước “Face to Face” Của Van Bướm Là Gì?
Trong thuật ngữ kỹ thuật đường ống, Face to face (F2F) dịch sát nghĩa là “khoảng cách giữa hai mặt bích” hoặc “chiều dày thân van”.

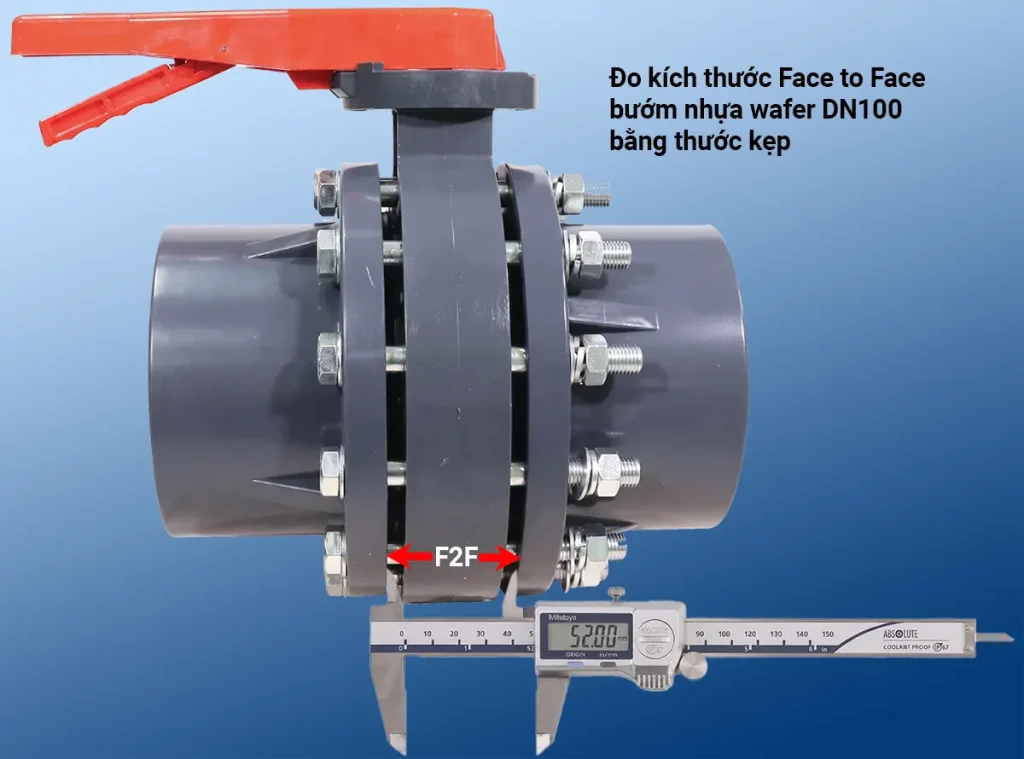

Cụ thể, đối với van bướm, kích thước Face to face là khoảng cách đo từ mặt bích tiếp xúc này sang mặt bích tiếp xúc kia của thân van khi van ở trạng thái đóng hoàn toàn. Kích thước này bao gồm cả phần đệm cao su (Seat – thường là EPDM hoặc PTFE/FPM) nhô ra hai bên để làm kín khi siết chặt bulong với mặt bích của đường ống.
Tại sao thông số này lại mang tính “sống còn”?

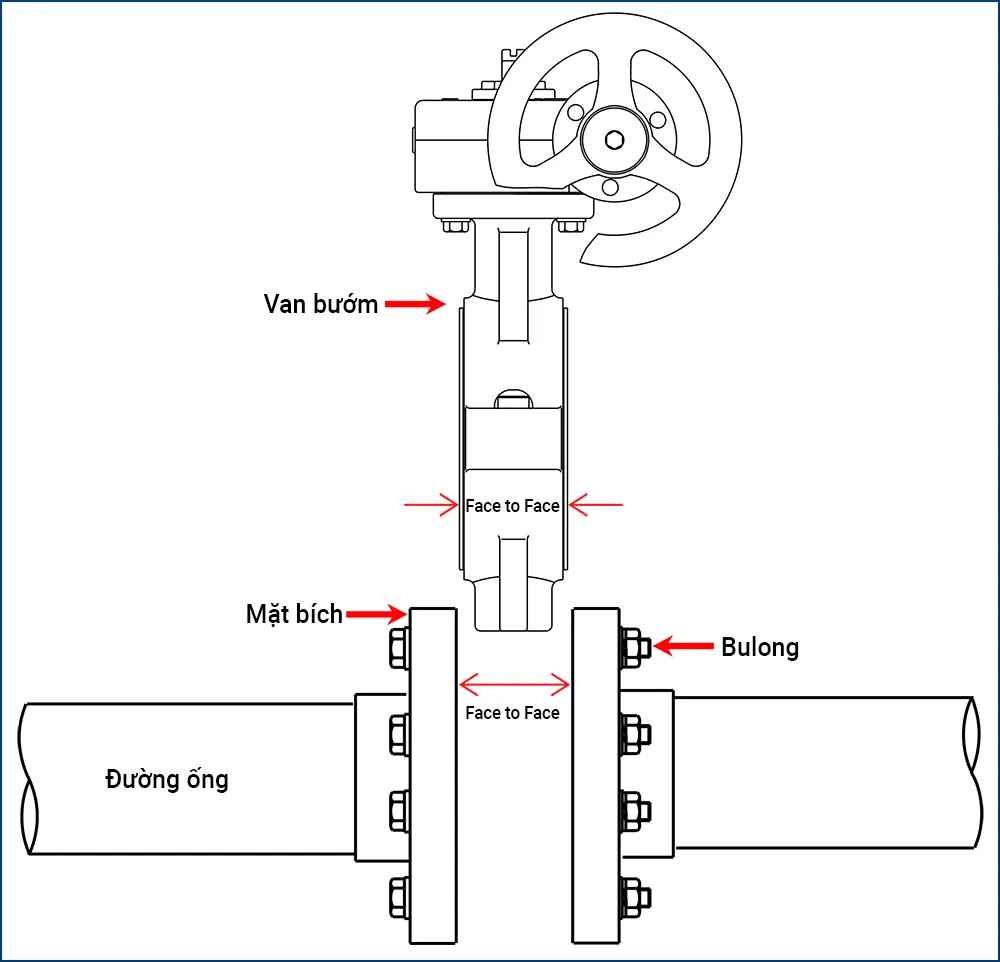

Tính lắp lẫn (Interchangeability): Nếu bạn cần thay thế một chiếc van bướm bị hỏng bằng một chiếc van mới, van mới bắt buộc phải có kích thước Face to face tương đương với van cũ. Nếu van mới dày hơn, bạn không thể nhét nó vào khoảng hở của đường ống. Nếu van mới mỏng hơn, siết bulong sẽ làm căng đường ống, gây nứt vỡ (đặc biệt nguy hiểm với ống nhựa như UPVC, CPVC).
Thiết kế hệ thống: Các kỹ sư thiết kế cần thông số này để vẽ bản vẽ AutoCad/Revit 3D chính xác, tính toán tổng chiều dài của cụm đường ống và bố trí không gian lắp đặt tại hiện trường.
Tiêu chuẩn hóa: Nó giúp các nhà sản xuất trên toàn thế giới tuân theo một quy chuẩn chung, giúp người dùng dễ dàng tìm kiếm sản phẩm thay thế.

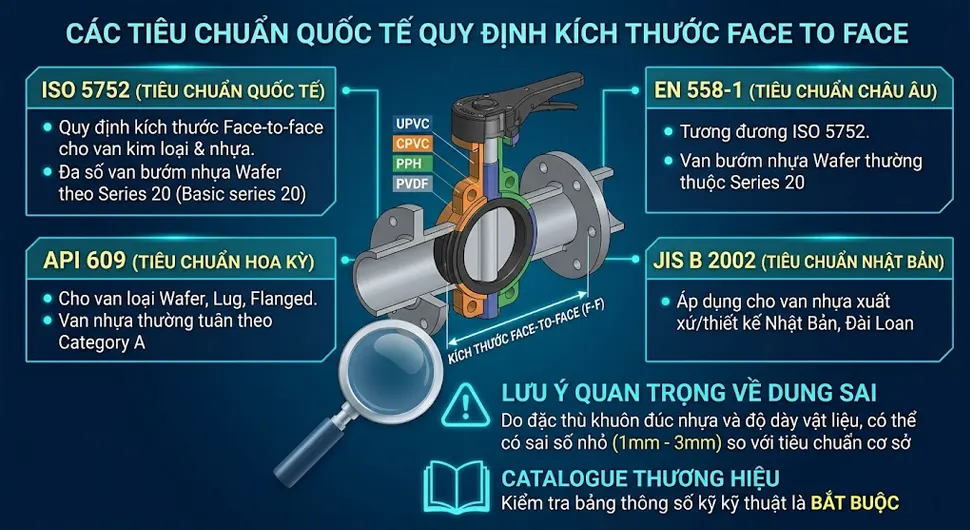

Các Tiêu Chuẩn Quốc Tế Quy Định Kích Thước Face To Face
Mặc dù van bướm nhựa có thể được sản xuất từ nhiều loại vật liệu khác nhau (UPVC, CPVC, PPH, PVDF), kích thước cấu trúc của chúng vẫn được chế tạo dựa trên các tiêu chuẩn kích thước van công nghiệp quốc tế để đảm bảo khả năng tích hợp.
Các tiêu chuẩn phổ biến nhất quy định chiều dày Face to face của van bướm (áp dụng cho cả van kim loại và van nhựa) bao gồm:
ISO 5752: Đây là tiêu chuẩn quốc tế quy định kích thước Face to face của van kim loại sử dụng trong hệ thống ống bích. Đa số van bướm nhựa kiểu kẹp (Wafer) tuân theo ISO 5752 Series 20 (Basic series 20).
EN 558-1: Tiêu chuẩn Châu Âu (tương đương với ISO 5752). Dòng van bướm nhựa Wafer thường thuộc EN 558 Series 20.
API 609: Tiêu chuẩn của Viện Dầu khí Hoa Kỳ, quy định kích thước cho van bướm loại Wafer, Lug và Flanged. Van nhựa thường tuân theo Category A của API 609.
JIS B 2002: Tiêu chuẩn công nghiệp Nhật Bản, thường được áp dụng cho các dòng van nhựa xuất xứ hoặc thiết kế theo công nghệ Nhật Bản, Đài Loan.
Lưu ý quan trọng: Trong ngành sản xuất van nhựa, do đặc thù khuôn đúc nhựa và độ dày vật liệu để chịu áp lực, một số nhà sản xuất có thể có những sai số nhỏ (từ 1mm – 3mm) so với tiêu chuẩn cơ sở. Do đó, việc kiểm tra bảng thông số kỹ thuật (Catalogue) của chính xác thương hiệu bạn định mua là điều bắt buộc.
Tìm hiểu thêm: Tổng hợp kiến thức về Van bướm nhựa: Cấu tạo, Phân loại (Tay gạt/Tay quay) và Ứng dụng.
Bảng Kích Thước Face to Face Chi Tiết Của Van Bướm Nhựa Phổ Biến
Dưới đây là bảng tổng hợp kích thước Face to face tiêu chuẩn cho dòng van bướm nhựa kiểu kẹp (Wafer Type) – loại phổ biến nhất trên thị trường hiện nay (sử dụng đĩa đệm EPDM/FPM). Các số liệu này là mức trung bình phổ biến tuân theo tiêu chuẩn ISO 5752 Series 20, áp dụng cho các nhãn hiệu thông dụng như Hershey, Asahi, Sanking, Shieyu, Bình Minh, EM-Flow, Wooken…
| Kích Thước Danh Định (DN) | Kích Thước Inch (“) | Chiều Dày Face to Face (L) Tiêu Chuẩn (mm) | Khoảng Sai Số Thực Tế Theo Hãng (mm) |
| DN40 | 1 1/2″ | 33 mm | 33 – 35 mm |
| DN50 | 2″ | 43 mm | 42 – 45 mm |
| DN65 | 2 1/2″ | 46 mm | 46 – 48 mm |
| DN80 | 3″ | 46 mm (hoặc 49 mm) | 46 – 52 mm |
| DN100 | 4″ | 52 mm | 52 – 55 mm |
| DN125 | 5″ | 56 mm | 56 – 58 mm |
| DN150 | 6″ | 56 mm | 56 – 60 mm |
| DN200 | 8″ | 60 mm | 60 – 64 mm |
| DN250 | 10″ | 68 mm | 68 – 72 mm |
| DN300 | 12″ | 78 mm | 78 – 82 mm |
| DN350 | 14″ | 78 mm (hoặc 92 mm) | 78 – 95 mm |
| DN400 | 16″ | 102 mm | 102 – 110 mm |
Diễn giải chi tiết cho từng dải kích thước:
- Kích thước nhỏ (DN40 – DN80):
Ở các hệ thống ống nhỏ (phi 49mm, 60mm, 90mm), kích thước F2F của van bướm nhựa dao động từ 33mm đến khoảng 49mm. Vì chiều dày này khá mỏng, vòng đệm cao su của van đóng vai trò cực kỳ quan trọng trong việc làm kín. Lực siết ở các size này không cần quá lớn, F2F chuẩn xác giúp đĩa van mở ra không bị cấn vào gờ trong của mặt bích.
- Kích thước trung bình (DN100 – DN150):
Dải kích thước từ 4 inch đến 6 inch cực kỳ phổ biến trong các trạm xử lý nước thải. Kích thước F2F chủ yếu rơi vào 52mm đến 56mm. Ở kích thước này, bạn bắt đầu cần chú ý đến việc định tâm van. Kích thước F2F của van nhựa thường dày hơn một chút so với van bướm gang ở cùng size để đảm bảo độ bền cơ học cho thân van nhựa.
- Kích thước lớn (DN200 – DN300+):
Từ ống phi 220mm (DN200) trở lên, chiều dày của van bướm nhựa tăng lên đáng kể, từ 60mm đến 78mm và hơn thế. Khối lượng của bản thân chiếc van cũng tăng lên (dù nhẹ hơn gang rất nhiều). Với F2F lớn, độ vặn xoắn (torque) khi van đóng mở cũng cao, do đó kích thước chính xác giúp hệ bulong mặt bích kẹp chặt van, tránh tình trạng rò rỉ dưới áp lực nước lớn (thường là PN10 cho van nhựa size lớn).

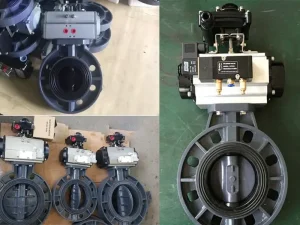

Tìm hiểu thêm: Van bướm nhựa điều khiển khí nén: Giải pháp tự động hóa giá rẻ

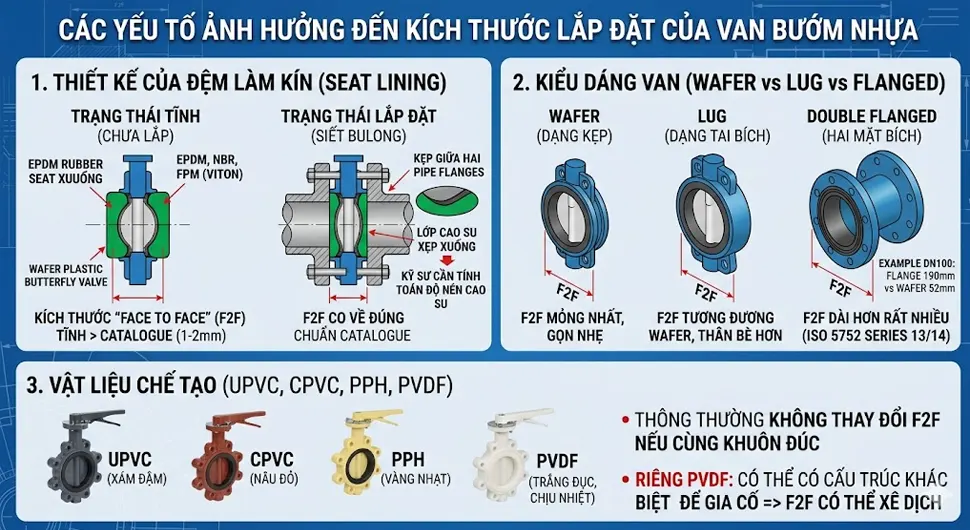

Các Yếu Tố Ảnh Hưởng Đến Kích Thước Lắp Đặt Của Van Bướm Nhựa
Mặc dù có tiêu chuẩn chung, thực tế thi công luôn tiềm ẩn những sai số. Kích thước “Face to face” của van bướm nhựa có thể bị ảnh hưởng bởi những yếu tố cấu tạo sau:
Thiết Kế Của Đệm Làm Kín (Seat Lining)
Khác với van cửa hay van bi, thân van bướm kẹp (wafer) không có sẵn mặt bích lỗ bulong đầy đủ. Nó được kẹp giữa 2 mặt bích của ống. Lớp đệm cao su (Seat) làm bằng EPDM, NBR, hoặc FPM (Viton) thường bao bọc kín vòng trong thân van và tràn ra hai bên bề mặt ngoài.
- Khi chưa lắp đặt (trạng thái tĩnh), kích thước F2F đo qua lớp cao su này thường lớn hơn 1 – 2mm so với thông số danh định trên catalogue.
- Khi siết bulong mặt bích ép vào, lớp cao su xẹp xuống, kích thước F2F sẽ co về đúng chuẩn. Kỹ sư thi công cần tính toán độ nén của cao su để không cắt ống quá ngắn.
Kiểu Dáng Van (Wafer vs. Lug vs. Flanged)
- Van bướm nhựa Wafer (Dạng kẹp): Phổ biến nhất. Có F2F mỏng nhất, gọn nhẹ, tiết kiệm không gian. Bảng kích thước ở mục 3 chủ yếu áp dụng cho dạng này.
- Van bướm nhựa Lug (Dạng tai bích): Ít phổ biến hơn ở vật liệu nhựa. Thân van có các lỗ ren để bắt bulong trực tiếp. F2F thường tương đương Wafer nhưng thân van bè ra nhiều hơn.

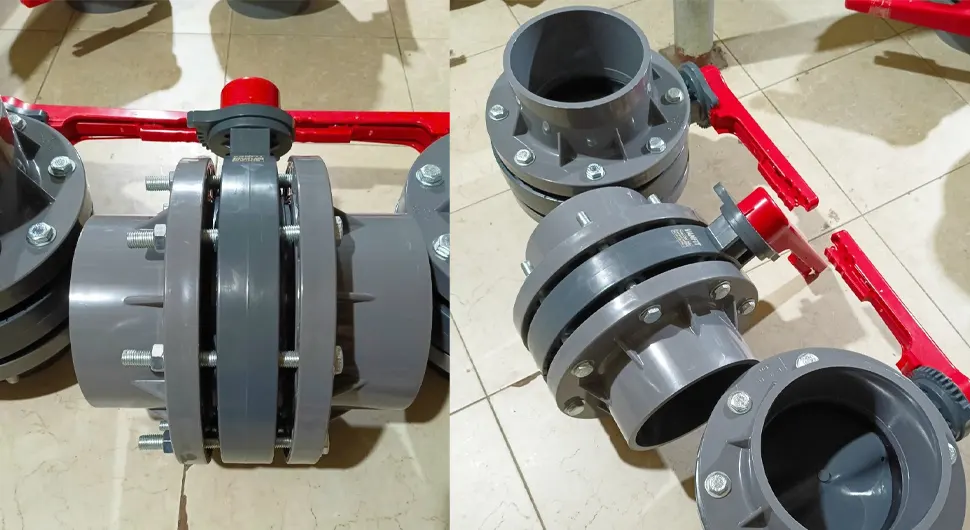

- Van bướm nhựa hai mặt bích (Double Flanged): Đúc liền mặt bích nhựa ở 2 bên thân van. Dạng này có F2F dài hơn rất nhiều so với Wafer (thường tuân theo ISO 5752 Series 13 hoặc 14). Ví dụ size DN100 dạng Flange có thể dài tới 190mm thay vì chỉ 52mm như dạng kẹp.
Vật Liệu Chế Tạo (UPVC, CPVC, PPH, PVDF)
Thông thường, sự khác biệt về loại nhựa không làm thay đổi kích thước F2F nếu chúng được đúc từ cùng một khuôn của cùng một hãng. Tuy nhiên, với các loại nhựa chịu nhiệt và hóa chất siêu mạnh như PVDF, thân van đôi khi được gia cố thêm hoặc cấu trúc khác biệt một chút dẫn đến F2F có thể xê dịch.
Rủi Ro Xảy Ra Khi Lựa Chọn Sai Kích Thước Face to Face
Việc không nắm rõ hoặc đo đạc sai lệch kích thước lắp đặt có thể dẫn đến những thảm họa kỹ thuật tại hiện trường:
Không thể đưa van vào vị trí: Trong hệ thống ống nhựa (PVC, PPR), các đoạn ống thường được dán keo hoặc hàn nhiệt chết cố định. Khoảng hở giữa 2 mặt bích rất khó đàn hồi kéo giãn như ống thép. Nếu van mới mua có F2F dày hơn van cũ (ví dụ dày 56mm thay vì 52mm), bạn sẽ không thể nhét lọt van vào giữa.
Rò rỉ nghiêm trọng: Ngược lại, nếu van quá mỏng (chẳng hạn dùng nhầm chuẩn dẫn đến thiếu hụt 5mm), khi siết bulong, lực ép sẽ truyền vào đường ống cố định thay vì ép chặt vào ron cao su của van. Điều này khiến mặt bích không kín hoàn toàn, gây rò rỉ hóa chất hoặc nước.
Kẹt đĩa van: Kích thước lắp đặt sai thường đi kèm với việc đĩa van khi mở sẽ va chạm vào gờ trong của mặt bích ống (đặc biệt khi dùng mặt bích có gờ dày). Van sẽ không thể mở 100%, gây cản trở lưu lượng và làm hỏng đĩa van.

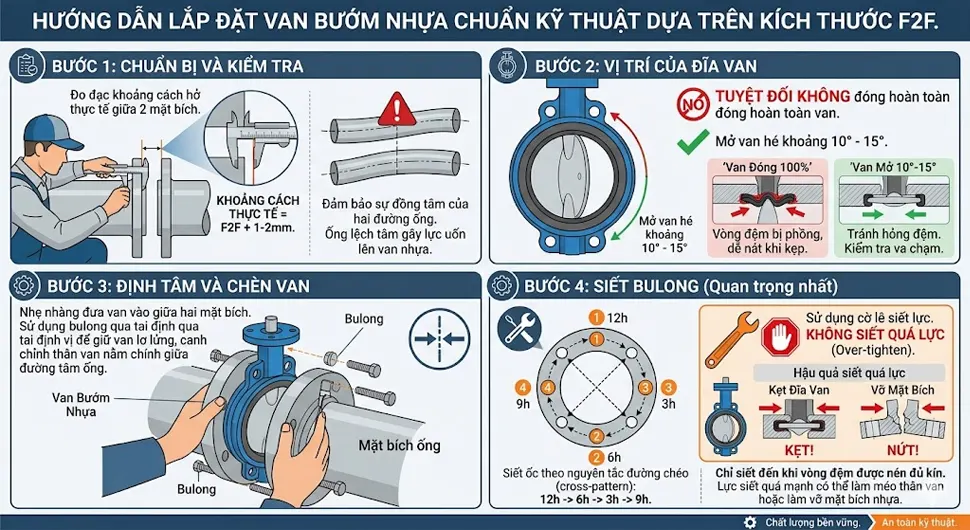

Hướng Dẫn Lắp Đặt Van Bướm Nhựa Chuẩn Kỹ Thuật Dựa Trên Kích Thước F2F
Để đảm bảo van bướm nhựa phát huy tối đa công năng và tuổi thọ, quá trình lắp đặt cần tuân thủ nghiêm ngặt các bước sau, với sự lưu tâm đặc biệt đến khoảng cách Face to face:
Bước 1: Chuẩn bị và Kiểm tra

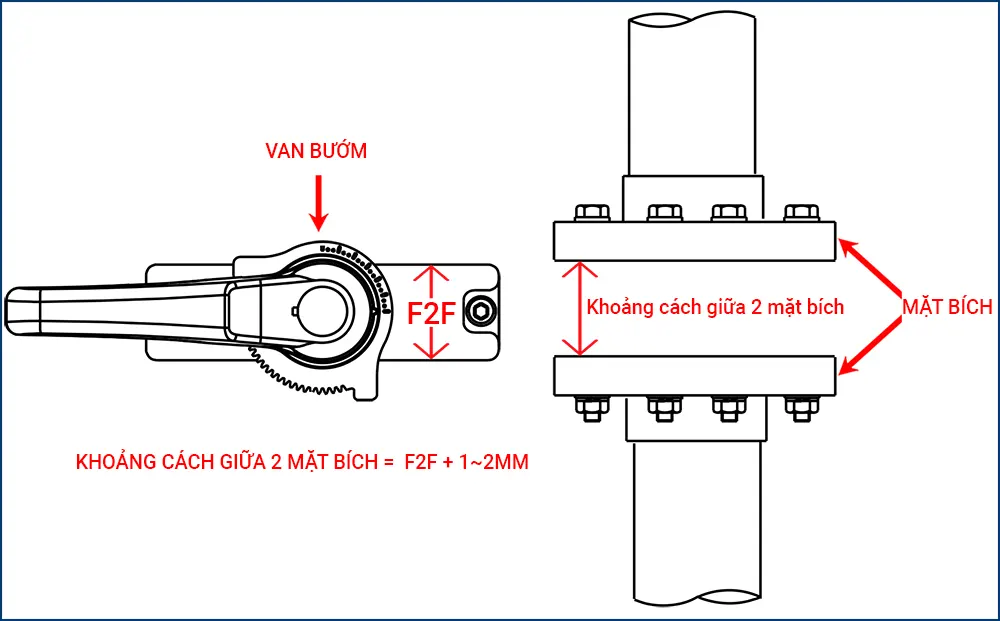

Đo đạc khoảng cách hở thực tế giữa 2 mặt bích trên đường ống. Đảm bảo khoảng cách này lớn hơn kích thước F2F danh định của van khoảng 1-2mm để dễ dàng đưa van vào mà không làm xước/rách đệm cao su.
Kiểm tra sự đồng tâm của hai đường ống. Ống nhựa bị lệch tâm sẽ gây lực uốn (Bending stress) rất lớn lên thân van nhựa khi siết bulong, dễ gây nứt gãy.
Bước 2: Vị trí của đĩa van
TUYỆT ĐỐI KHÔNG đóng hoàn toàn van khi lắp đặt. Hãy mở van hé khoảng 10° đến 15°. Nếu van đóng 100%, vòng đệm cao su sẽ bị phồng ra ở hai mép, khi kẹp mặt bích vào sẽ gây nát đệm. Hơn nữa, việc hé đĩa van giúp bạn kiểm tra xem đĩa có cọ vào mặt bích ống hay không.
Bước 3: Định tâm và Chèn van
Nhẹ nhàng đưa van vào giữa hai mặt bích.
Sử dụng bulong xuyên qua các tai định vị của thân van bướm để giữ van lơ lửng, canh chỉnh sao cho thân van nằm chính giữa đường tâm ống.
Bước 4: Siết Bulong (Quan trọng nhất)
Vì van bướm là vật liệu nhựa, chúng giòn và dễ nứt hơn kim loại.
Siết bulong bằng tay cho đến khi mặt bích chạm nhẹ vào đệm van.
Sử dụng cờ lê siết theo nguyên tắc đường chéo (cross-pattern) – siết ốc vị trí 12h, sau đó 6h, rồi 3h, rồi 9h.
Không siết quá lực (Over-tighten): Chỉ siết đến khi vòng đệm cao su của van bị nén đủ kín. Lực siết quá mạnh có thể làm méo thân van bướm nhựa, khiến đĩa van bị kẹt không thể quay, hoặc thậm chí làm vỡ mặt bích nhựa.
Mẹo Mua Hàng (Purchasing Tips) Cho Dòng Van Bướm Nhựa
Nếu bạn là nhân viên vật tư hoặc kỹ sư thiết kế đang lên dự toán mua van bướm nhựa, hãy lưu ý:
- Yêu cầu bản vẽ (Drawing) / Catalogue cập nhật mới nhất: Đừng chỉ gửi tên “Van bướm nhựa DN100”. Hãy yêu cầu nhà cung cấp gửi Catalogue có sơ đồ bản vẽ mặt cắt, chú ý vào cột kích thước có ký hiệu “L” hoặc “W” (tương ứng với Face to face).
- Đồng bộ hóa thương hiệu mặt bích (Flange Adaptor): Mặt bích nong (Stub flange) dùng cho ống nhựa có chiều dày và độ côn bên trong khác nhau. Tốt nhất nên mua mặt bích và van bướm của cùng một hãng (hoặc đảm bảo chúng khớp tiêu chuẩn ANSI/DIN/JIS) để đĩa van khi mở ra không bị cấn móp.
- Lưu ý với van điều khiển tự động: Nếu van bướm nhựa của bạn được gắn Bộ điều khiển điện (Electric Actuator) hoặc Bộ điều khiển khí nén (Pneumatic Actuator), trọng lượng cụm van sẽ rất nặng. Dù kích thước F2F đúng, bạn vẫn cần thiết kế thêm giá đỡ (support) bên dưới thân van để tránh cụm van làm xệ đường ống nhựa.
