Sự cố rách gioăng cao su van bướm: Nguyên nhân do siết ốc quá chặt?
Trong quá trình vận hành các hệ thống đường ống công nghiệp, từ các dây chuyền cấp thoát nước sử dụng ống uPVC, HDPE cho đến các hệ thống dẫn hóa chất phức tạp, van bướm (Butterfly Valve) luôn đóng vai trò là thiết bị điều tiết lưu lượng thiết yếu. Tuy nhiên, một trong những sự cố kỹ thuật gây đau đầu nhất cho các kỹ sư bảo trì chính là tình trạng rách gioăng cao su van bướm.
Nhiều người thường đặt ra câu hỏi: “Liệu nguyên nhân chính gây rách gioăng có phải đơn thuần là do siết ốc mặt bích quá chặt?” Câu trả lời là: Đúng, nhưng chưa đủ. Siết ốc quá lực là nguyên nhân hàng đầu, nhưng bên cạnh đó còn hàng loạt các sai lầm trong kỹ thuật lắp đặt và vận hành dẫn đến sự cố này. Bài viết dưới đây sẽ phân tích chuyên sâu về cơ chế vật lý, nguyên nhân gốc rễ và đưa ra giải pháp toàn diện để khắc phục triệt để tình trạng trên.

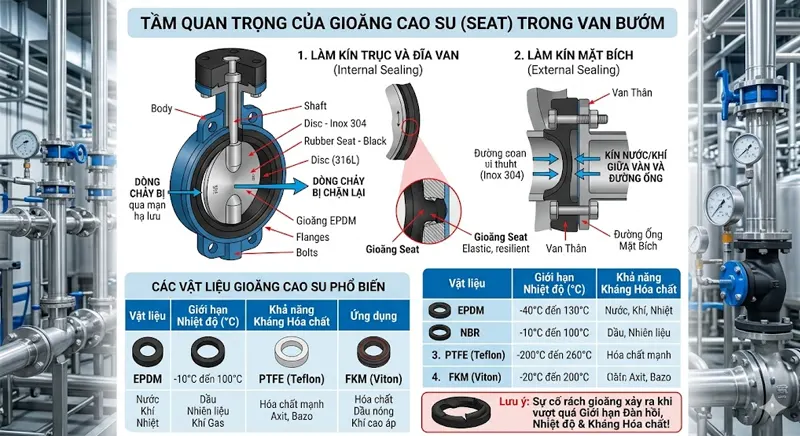

Tầm quan trọng của gioăng cao su (Seat) trong cấu tạo van bướm
Trước khi đi sâu vào nguyên nhân sự cố, chúng ta cần hiểu rõ chức năng của bộ phận này. Gioăng cao su, hay còn gọi là Seat van, không chỉ là lớp lót bảo vệ thân van mà còn đảm nhiệm hai nhiệm vụ bịt kín cực kỳ quan trọng:
- Làm kín trục và đĩa van (Internal Sealing): Khi van ở trạng thái đóng hoàn toàn, đĩa van (thường làm bằng Inox 304/316 hoặc gang bọc nilon) sẽ ép chặt vào lớp gioăng cao su, tạo ra một rào cản ngăn không cho lưu chất rò rỉ qua mạn hạ lưu.
- Làm kín mặt bích (External Sealing): Điểm đặc biệt của van bướm kiểu kẹp (Wafer Type) hoặc tai bích (Lug Type) là bản thân lớp gioăng cao su kéo dài ra hai bên và đóng vai trò như một miếng đệm (gasket) giữa thân van và mặt bích của đường ống.
- Các vật liệu chế tạo gioăng phổ biến hiện nay bao gồm EPDM, NBR, PTFE (Teflon), FKM (Viton). Mỗi loại vật liệu có giới hạn đàn hồi, giới hạn chịu nhiệt và khả năng kháng hóa chất khác nhau. Khi các giới hạn vật lý này bị phá vỡ, sự cố rách gioăng là điều tất yếu.
Tầm quan trọng của gioăng cao su (Seat) trong cấu tạo van bướm
Tìm hiểu thêm: Tổng hợp kiến thức về Van bướm nhựa: Cấu tạo, Phân loại (Tay gạt/Tay quay) và Ứng dụng.

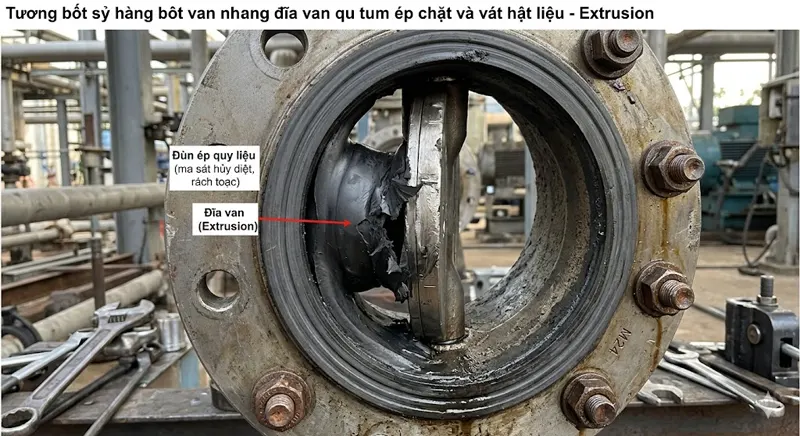

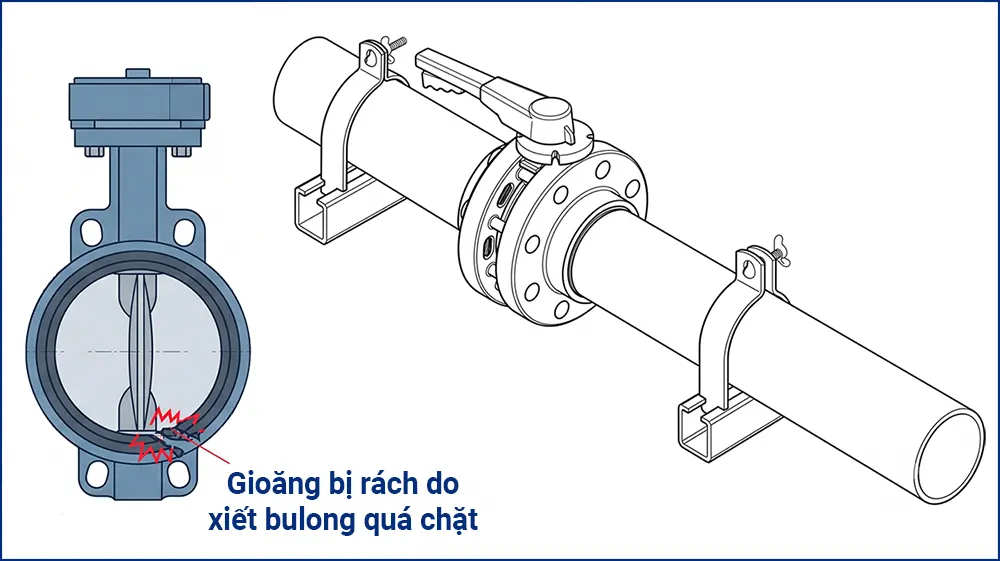

Giải mã sự cố: Nguyên nhân do siết ốc mặt bích quá chặt
Quay lại câu hỏi trọng tâm: Siết ốc mặt bích quá chặt có làm rách gioăng không? Câu trả lời khẳng định là CÓ. Đây là lỗi thi công kinh điển nhất trên các công trường.

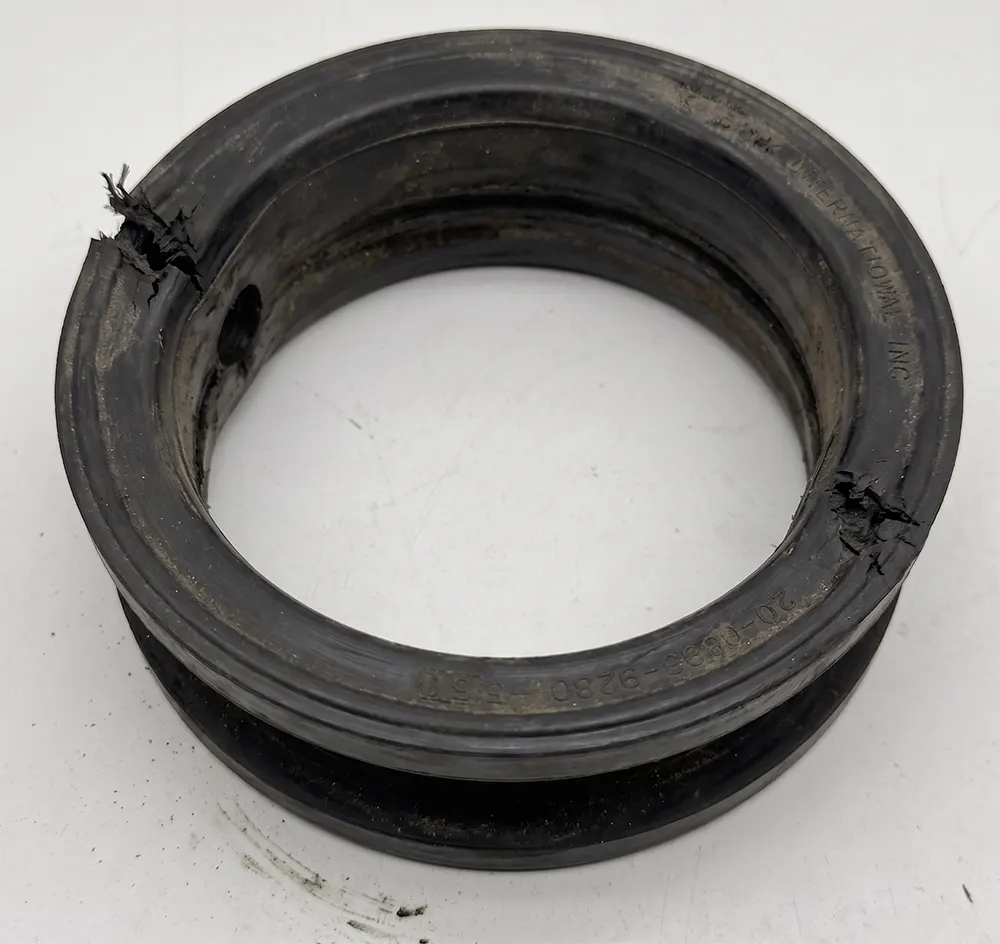

Cơ chế biến dạng dẻo và đùn ép vật liệu (Extrusion)
Gioăng cao su hoạt động dựa trên nguyên lý biến dạng đàn hồi. Khi mặt bích ép lại với một lực vừa đủ, cao su biến dạng nhẹ, lấp đầy các khe hở vi mô trên bề mặt bích thép hoặc bích nhựa (như bích PPR, cPVC), tạo độ kín tuyệt đối.
Tuy nhiên, khi kỹ thuật viên sử dụng cờ lê hoặc súng bắn bulong siết với lực quá lớn vượt qua mức momen xoắn (torque) cho phép:
- Lớp cao su bị ép lún quá mức, chuyển từ trạng thái biến dạng đàn hồi sang biến dạng dẻo.
- Phần cao su thừa không có không gian để tản ra bên ngoài mặt bích sẽ bị đùn ép ngược vào trong lòng van (về phía đĩa van).
- Lúc này, khoảng trống dành cho đĩa van xoay bị thu hẹp đáng kể.
Sự ma sát hủy diệt khi vận hành
Khi gioăng bị đùn vào trong do lực siết bích quá lớn, đường kính trong của lớp gioăng nhỏ lại. Lần tiếp theo người vận hành mở hoặc đóng van, mép của đĩa van kim loại sẽ cọ xát với áp lực cực lớn lên phần cao su bị lồi ra.
- Trường hợp nhẹ: Lực vặn (Operating Torque) tăng đột biến, van rất nặng, khó đóng mở bằng tay gạt.
- Trường hợp nặng: Cạnh đĩa van sắc bén dưới tác động của lực xoay từ hộp số (Gearbox) hoặc thiết bị truyền động (Actuator) sẽ trực tiếp cắt đứt, làm rách toạc lớp gioăng cao su.
Nguyên nhân do siết ốc mặt bích quá chặt
Các nguyên nhân kỹ thuật khác dẫn đến rách gioăng van bướm
Ngoài lực siết ốc, sự cố rách gioăng còn đến từ những sai lầm trong quá trình chuẩn bị và thao tác lắp ráp.
Lắp đặt khi đĩa van ở trạng thái “Đóng hoàn toàn”
Đây là một lỗi sai cơ bản nhưng lại xuất hiện với tần suất dày đặc. Khi đĩa van đóng kín 100%, mép đĩa đang ép chặt vào gioăng. Nếu bạn đưa van vào giữa hai mặt bích và siết bulong, lực ép từ mặt bích sẽ làm gioăng biến dạng và kẹp chặt lấy mép đĩa van. Khi cố gắng mở van lần đầu tiên sau khi lắp đặt, phần cao su bị kẹp chặt này sẽ bị xé rách ngay lập tức. Quy tắc bất thành văn: Luôn phải mở đĩa van ở góc khoảng 10 đến 20 độ trước khi đưa van vào hệ thống và siết bulong.
Khoảng cách giữa hai mặt bích không đạt chuẩn
Nếu đường ống không được căn chỉnh đúng (misalignment), khoảng cách giữa hai mặt bích hẹp hơn chiều dày thực tế của van bướm. Việc cố tình dùng búa đóng van vào khe hẹp hoặc dùng lực cưỡng bức ép van vào sẽ làm trầy xước, biến dạng hoặc rách lớp gioăng ngay cả trước khi siết ốc. Điều này đặc biệt nguy hiểm đối với các hệ thống ống nhựa định hình cứng như uPVC hay ống thép có đường kính lớn. Việc dùng kích neo kéo ống phải tuân thủ nghiêm ngặt các quy định về dung sai.
Sử dụng sai tiêu chuẩn hoặc loại mặt bích
Van bướm được thiết kế để tương thích với các tiêu chuẩn mặt bích quốc tế như DIN, JIS, ANSI, BS. Việc dùng sai tiêu chuẩn bích (ví dụ: bích JIS 10K cho van DIN PN16) có thể khiến các gờ chịu lực trên gioăng không khớp với bề mặt bích, gây chèn ép cục bộ. Đặc biệt, việc sử dụng mặt bích hàn lồng (Slip-on Flange) không gia công phẳng bề mặt bên trong, hoặc dùng các loại mặt bích có gờ (Raised Face) quá sắc nhọn sẽ tạo ra các điểm tỳ cứa rách lớp cao su khi chịu áp lực siết.
Lưu chất có lẫn tạp chất rắn sắc nhọn
Trong hệ thống xả bùn, cấp nước thô chưa qua lọc, lưu chất thường mang theo sỏi đá, cát, rỉ sét, hoặc vảy hàn. Khi đĩa van đóng lại, các hạt rắn này bị kẹp giữa đĩa van và gioăng. Dưới áp lực của dòng chảy, chúng đóng vai trò như những lưỡi dao nhỏ cứa rách bề mặt vật liệu đàn hồi.

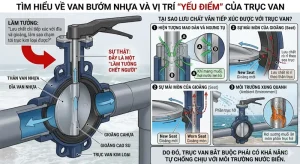

Tìm hiểu thêm: Chọn van bướm nhựa trục Inox 304 hay 316 cho môi trường nước biển?

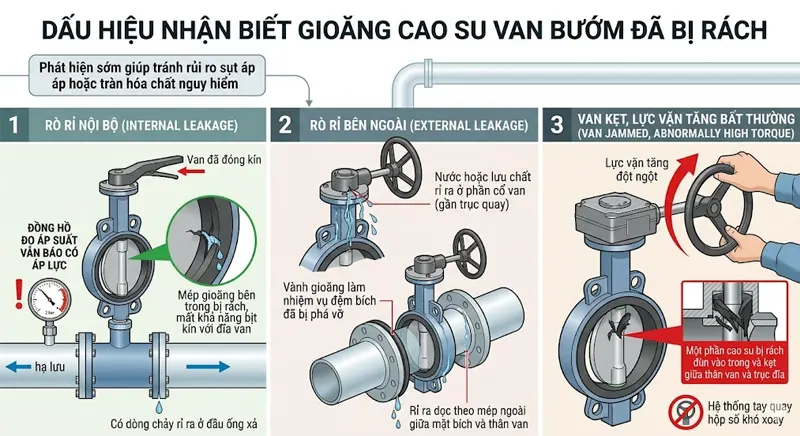

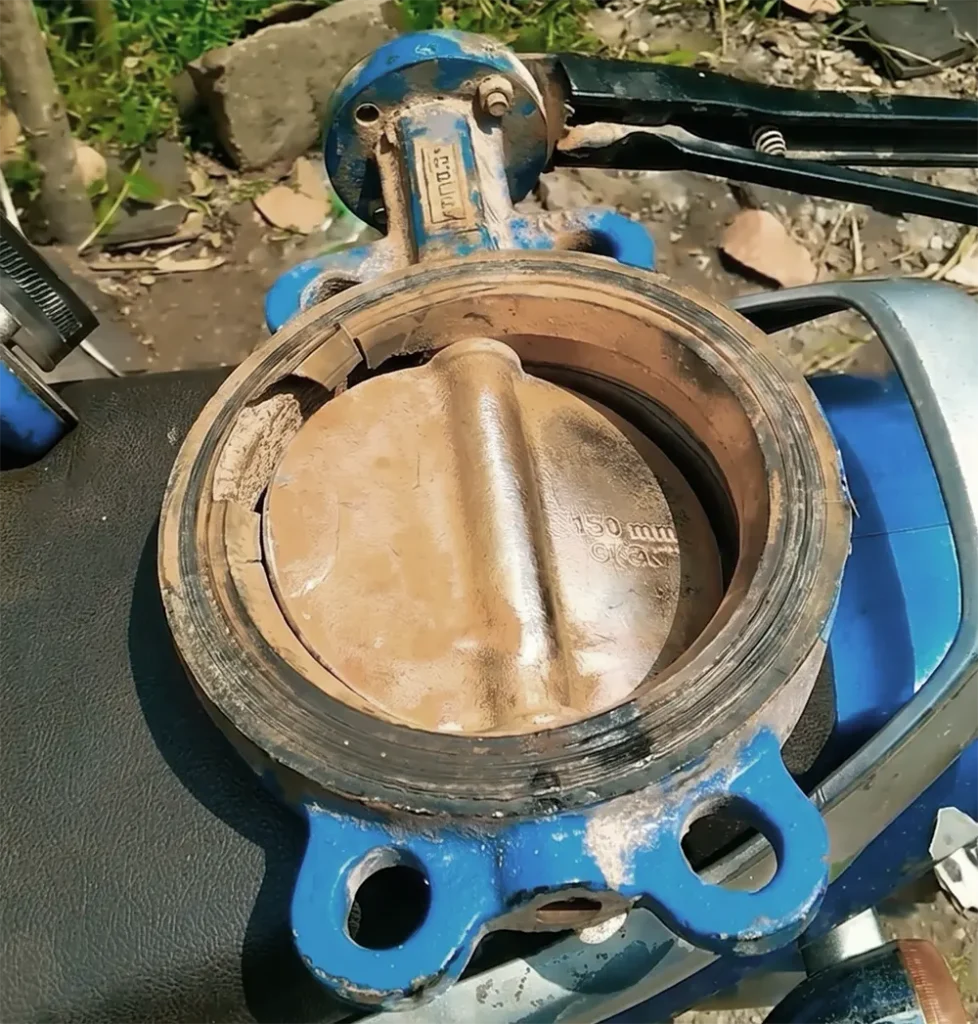

Dấu hiệu nhận biết gioăng cao su van bướm đã bị rách
Việc phát hiện sớm gioăng van bướm bị hỏng giúp hệ thống tránh được các rủi ro sụt áp hoặc tràn hóa chất nguy hiểm. Dưới đây là các triệu chứng điển hình:
- Rò rỉ nội bộ (Internal Leakage): Van đã được đóng kín bằng tay gạt hoặc vô lăng, nhưng đồng hồ đo áp suất ở phía hạ lưu vẫn báo có áp lực, hoặc có dòng chảy rỉ ra ở đầu ống xả. Đây là dấu hiệu mép gioăng bên trong đã bị rách, mất khả năng bịt kín với đĩa van.
- Rò rỉ bên ngoài (External Leakage): Nước hoặc lưu chất rỉ ra ở phần cổ van (gần trục quay) hoặc thấm ra dọc theo mép ngoài giữa mặt bích và thân van. Điều này chứng tỏ phần vành gioăng làm nhiệm vụ đệm bích đã bị phá vỡ.
- Van kẹt, lực vặn tăng bất thường: Nếu hệ thống tay quay hộp số đột nhiên cần một lực rất lớn mới có thể xoay được đĩa van, rất có thể một phần cao su bị rách đã đùn vào trong và kẹt giữa thân van và trục đĩa.
Dấu hiệu nhận biết gioăng cao su van bướm đã bị rách
Hậu quả của sự cố rách gioăng đối với hệ thống đường ống
Một bộ phận nhỏ bé như gioăng cao su khi hỏng có thể kéo theo những rủi ro vận hành nghiêm trọng:
Thất thoát lưu chất và sụt giảm áp suất: Làm giảm hiệu suất của toàn bộ hệ thống bơm, gây lãng phí tài nguyên và năng lượng.
Ô nhiễm chéo: Trong công nghiệp thực phẩm, đồ uống hoặc dược phẩm, sự rò rỉ qua van có thể khiến các mẻ sản phẩm bị trộn lẫn, phá hỏng toàn bộ quy trình tiệt trùng.
Nguy cơ mất an toàn lao động: Nếu hệ thống đang dẫn các lưu chất ăn mòn (axit, xút), hóa chất độc hại hoặc dòng chảy ở nhiệt độ cao (hơi nóng, nước sôi), sự rò rỉ do rách gioăng đe dọa trực tiếp đến tính mạng của kỹ sư vận hành và môi trường xung quanh.
Hỏng hóc thiết bị truyền động: Khi gioăng rách gây kẹt van, bộ truyền động điện (Electric Actuator) hoặc khí nén (Pneumatic Actuator) sẽ phải hoạt động quá tải (Over-torque), dễ dẫn đến cháy motor hoặc vỡ bánh răng hộp số.

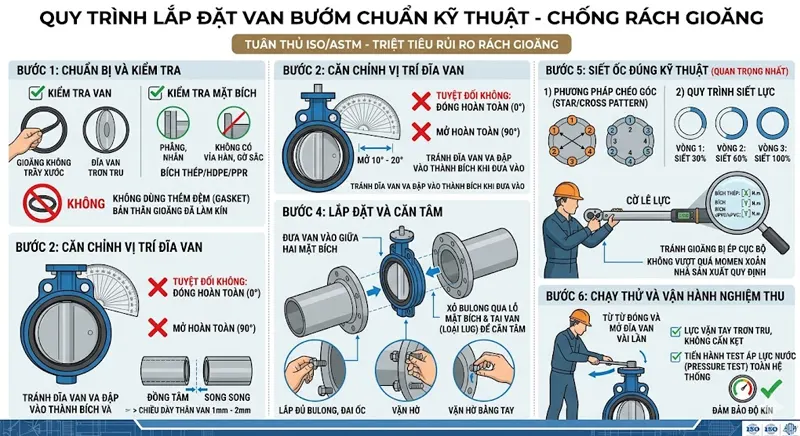

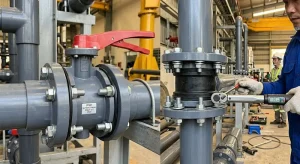

Hướng dẫn quy trình lắp đặt van bướm chuẩn kỹ thuật để chống rách gioăng
Để triệt tiêu hoàn toàn rủi ro rách gioăng, người thi công cần tuân thủ nghiêm ngặt quy trình chuẩn sau đây, đáp ứng các tiêu chuẩn thi công quốc tế (ISO/ASTM):
Bước 1: Chuẩn bị và kiểm tra
- Kiểm tra kỹ tình trạng van: Đảm bảo gioăng không bị trầy xước từ nhà sản xuất, đĩa van hoạt động trơn tru.
- Kiểm tra mặt bích: Bề mặt bích thép, bích nhựa (HDPE, PPR) phải phẳng, nhẵn, sạch sẽ, không có vỉa hàn, xỉ kim loại hay gờ sắc nhọn.
- Không sử dụng thêm bất kỳ loại đệm (gasket) nào khác giữa thân van bướm và mặt bích, vì bản thân gioăng van bướm đã thực hiện chức năng này. Việc chèn thêm đệm sẽ làm sai lệch kích thước và gây rò rỉ.
Bước 2: Căn chỉnh vị trí đĩa van
- Mở đĩa van ở góc 10° – 20°. Tuyệt đối không để van ở vị trí đóng hoàn toàn (0°) hoặc mở hoàn toàn (90°) vì đĩa van có thể va đập vào thành bích trong quá trình đưa van vào khe hẹp.
Bước 3: Căn chỉnh hệ thống đường ống
- Đảm bảo hai mặt bích đồng tâm và song song với nhau.
- Khoảng cách hở giữa hai bích phải lớn hơn chiều dày thân van (Face to Face dimension) từ 1mm đến 2mm để đưa van vào một cách nhẹ nhàng, không ma sát mạnh.
Bước 4: Lắp đặt và căn tâm
- Đưa van bướm vào vị trí giữa hai mặt bích.
- Xỏ các bulong qua lỗ mặt bích và tai van (nếu là loại Lug) để căn tâm. Lắp đủ bulong và đai ốc, vặn hờ bằng tay.

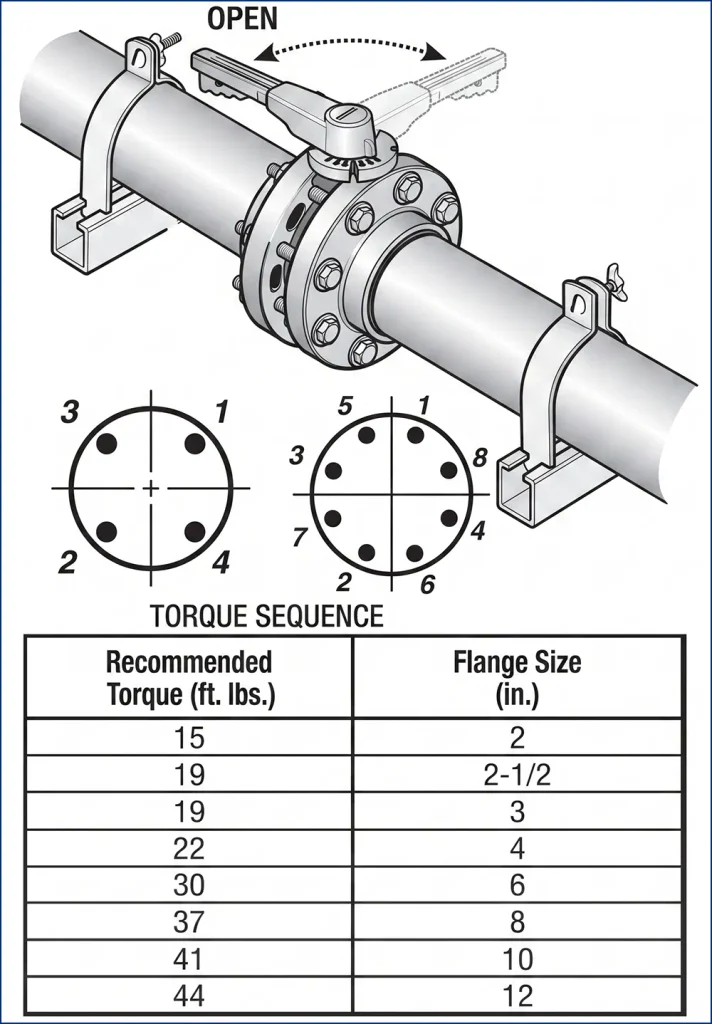

Bước 5: Siết ốc đúng kỹ thuật (Quan trọng nhất)
Để tránh tình trạng gioăng bị ép cục bộ dẫn đến biến dạng và rách, phải siết bulong theo phương pháp chéo góc (Star Pattern / Cross Pattern).
- Siết các bulong đối xứng nhau theo từng cặp.
- Không siết chặt ngay một bulong. Hãy siết làm 3-4 vòng. Vòng 1 siết lực khoảng 30%, vòng 2 siết 60%, và vòng cuối siết đến lực chuẩn (100%).
- Khuyến nghị: Sử dụng cờ lê lực (Torque Wrench) để đảm bảo lực siết không vượt quá thông số momen xoắn do nhà sản xuất quy định cho từng size van và vật liệu bích. Lực siết trên bích nhựa uPVC/cPVC sẽ nhỏ hơn nhiều so với bích thép Carbon.
Bước 6: Chạy thử và vận hành nghiệm thu
- Sau khi siết chặt các mặt bích, từ từ mở và đóng đĩa van vài lần.
- Nếu cảm giác lực vặn tay trơn tru, không có hiện tượng cấn, kẹt, chứng tỏ gioăng không bị đùn ép.
- Tiến hành test áp lực nước (Pressure Test) toàn hệ thống để kiểm tra độ kín.
Hướng dẫn quy trình lắp đặt van bướm chuẩn kỹ thuật để chống rách gioăng
Giải pháp phòng ngừa và bảo trì van bướm dài hạn
Bên cạnh khâu lắp đặt, để tối ưu hóa tuổi thọ của gioăng cao su, các đơn vị vận hành cần lưu ý:
Lựa chọn vật liệu phù hợp: Đừng dùng gioăng EPDM cho hệ thống dẫn dầu diesel (hãy dùng NBR). Không dùng NBR cho hệ thống hóa chất đậm đặc có nhiệt độ cao (hãy cân nhắc PTFE hoặc FKM). Việc chọn sai vật liệu khiến cao su bị lão hóa nhanh, trương nở, mềm nhũn và dễ dàng rách nát dù lắp đặt đúng kỹ thuật.
Bảo trì định kỳ: Với các hệ thống đóng mở liên tục, hãy lập lịch kiểm tra độ kín của van. Các môi trường khắc nghiệt đòi hỏi phải thay thế gioăng định kỳ (hoặc thay thế cụm van) sau một số chu kỳ vận hành nhất định.
Đào tạo nhân sự: Yếu tố con người là cốt lõi. Cần quán triệt đội ngũ thi công về hậu quả của việc “siết càng chặt càng tốt”. Kỹ thuật cơ khí hiện đại yêu cầu sự chính xác, không phải sức mạnh cơ bắp.
