Van bướm nhựa điều khiển khí nén là van bướm nhựa thân uPVC, cPVC, PP hoặc PVDF gắn bộ truyền động khí nén (pneumatic actuator) chạy bằng khí nén 3–8 bar, cho tốc độ đóng/mở tự động chỉ 1–3 giây. Đây là phương án tự động hóa rẻ nhất cho đường ống hóa chất và nước thải: chi phí thấp hơn van inox cùng cỡ 30–50%, thấp hơn phương án điều khiển điện 20–30%, với hai kiểu tác động — tác động đơn (tự đóng khi mất khí, an toàn cho hệ hóa chất) và tác động kép (giá rẻ hơn, cần khí cho cả hai chiều).
Bài viết được biên soạn bởi bộ phận kỹ thuật V-ON, dựa trên cấu hình các cụm van khí nén đã lắp đặt thực tế cho nhà máy xi mạ, xử lý nước thải và trạm trộn hóa chất. Thẩm định kỹ thuật:Nguyễn Văn Long – kỹ sư cơ khí, 9] năm kinh nghiệm.

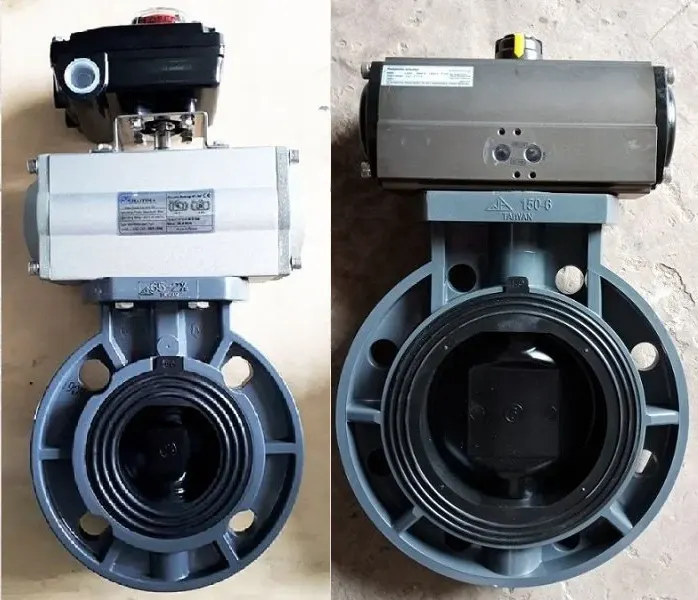

Cấu tạo cụm van bướm nhựa điều khiển khí nén
Một cụm van khí nén hoàn chỉnh gồm hai khối chính ghép với nhau qua mặt bích chuẩn ISO 5211:
- Thân van bướm nhựa: giữ nguyên toàn bộ đặc tính của van bướm nhựa vận hành tay — thân và đĩa bằng uPVC/cPVC/PP/PVDF kháng ăn mòn, gioăng EPDM hoặc PTFE, trục inox thiết kế khô cách ly lưu chất. Phần tiếp xúc hóa chất hoàn toàn không đổi, nên khả năng kháng axit HCl, H2SO4, NaOH của cụm van phụ thuộc vào việc chọn đúng vật liệu thân và gioăng.

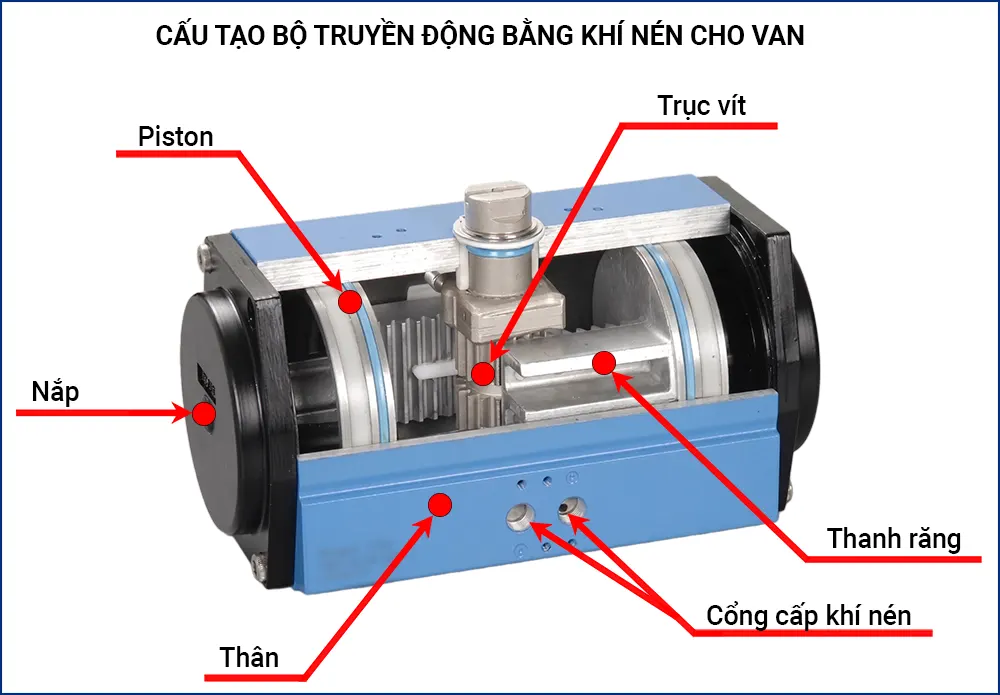

- Bộ truyền động khí nén (pneumatic actuator): hộp nhôm hợp kim chứa cơ cấu bánh răng – thanh răng (rack and pinion). Khí nén 3–8 bar đẩy piston chạy ngang, thanh răng xoay bánh răng trung tâm đúng 90 độ để đóng/mở đĩa van. Trên thân actuator có kim chỉ thị trạng thái đóng/mở và vít giới hạn hành trình để tinh chỉnh góc quay.

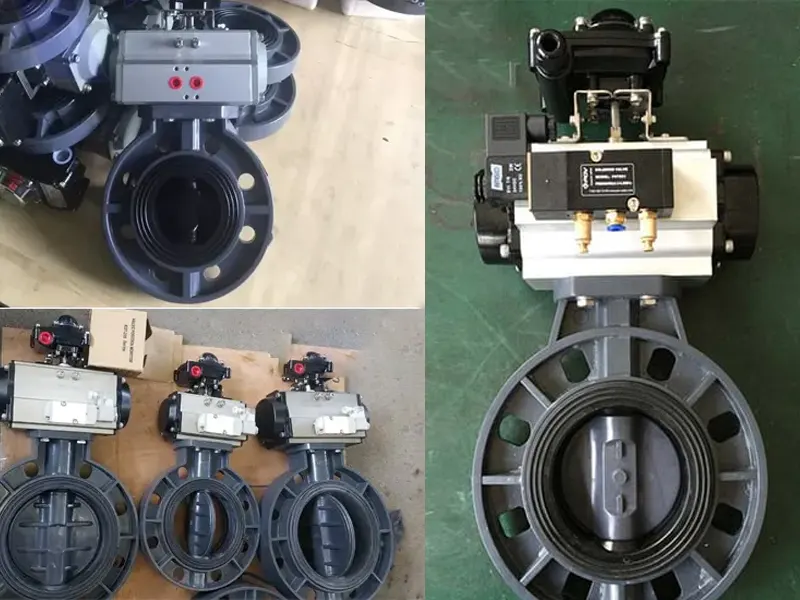

Ngoài hai khối chính, cụm van thực tế thường đi kèm các phụ kiện điều khiển: van điện từ (solenoid valve) 24VDC hoặc 220VAC làm nhiệm vụ cấp/xả khí theo tín hiệu điện, hộp công tắc hành trình (limit switch box) báo trạng thái van về tủ PLC, bộ lọc chỉnh áp khí (air filter regulator) bảo vệ actuator, và bộ định vị (positioner) nếu cần điều tiết góc mở thay vì chỉ đóng/mở. Nếu bạn chưa vững phần thân van — cấu tạo 5 bộ phận, biểu đồ chịu nhiệt – áp của từng loại nhựa và cách chọn gioăng — hãy đọc trước cẩm nang van bướm nhựa: cấu tạo, thông số và cách chọn, vì chọn sai vật liệu thân van thì bộ điều khiển đắt tiền đến đâu cũng vô nghĩa.
Tác động đơn hay tác động kép: khác biệt quyết định độ an toàn

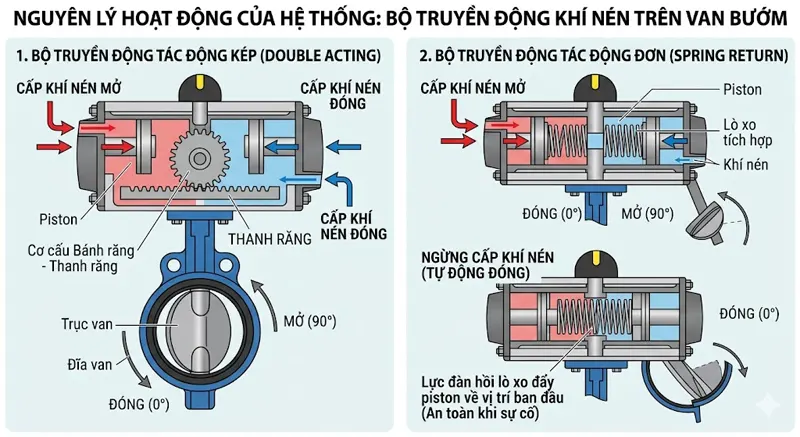

Tác động đơn (single acting / spring return)
Khí nén chỉ dùng cho một chiều (thường là chiều mở); chiều còn lại do bộ lò xo bên trong actuator tự đẩy về. Ưu điểm cốt lõi là an toàn khi sự cố (fail-safe): mất khí nén hoặc mất điện đột ngột, lò xo tự động đóng van (fail-close) hoặc mở van (fail-open) theo cấu hình đặt trước — với đường ống hóa chất, cấu hình tự đóng khi mất khí là lớp bảo vệ chống tràn hóa chất quan trọng nhất. Đổi lại, giá cao hơn tác động kép khoảng 15–25% và cần actuator cỡ lớn hơn một cấp do phải thắng lực lò xo.

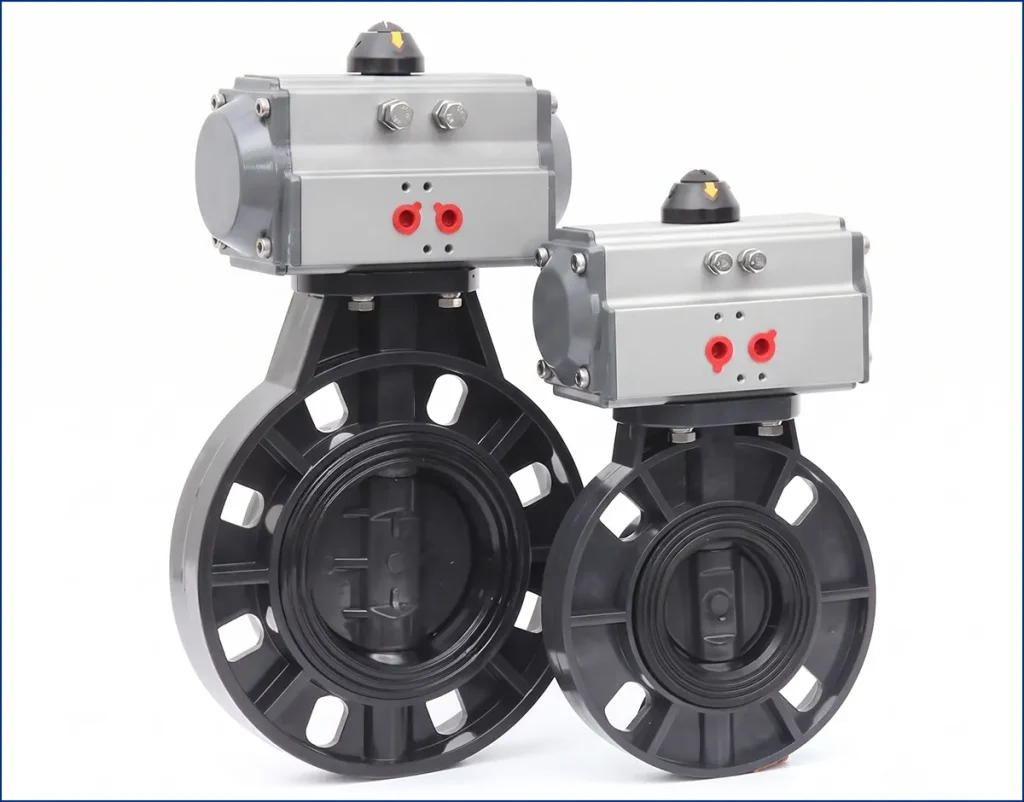

Tác động kép (double acting)
Khí nén đảm nhận cả hai chiều đóng và mở; khi mất khí, van đứng yên ở vị trí hiện tại. Ưu điểm là giá rẻ hơn, mô-men xoắn đều ở cả hai chiều và actuator nhỏ gọn hơn cùng cỡ van. Phù hợp cho hệ nước sạch, nước thải, tưới tiêu — nơi van dừng giữa chừng khi sự cố không gây hậu quả nghiêm trọng. Không khuyến nghị cho tuyến hóa chất độc hại hoặc hệ cần trạng thái an toàn xác định khi mất năng lượng.
Kinh nghiệm cấu hình thực tế: với nhà máy xi mạ và trạm trung hòa axit, V-ON luôn tư vấn tác động đơn fail-close cho van cấp hóa chất và tác động kép cho van nước rửa — tách ngân sách đúng chỗ thay vì đồng loạt một kiểu, tiết kiệm 10–15% tổng chi phí cụm van mà vẫn giữ nguyên mức an toàn.

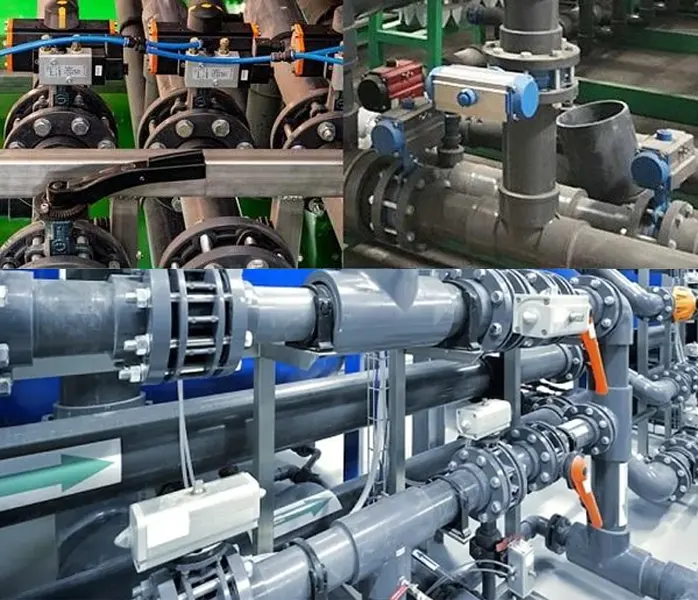

Vì sao van bướm nhựa khí nén là phương án tự động hóa rẻ nhất?
- Rẻ hơn van inox khí nén cùng cỡ 30–50%: với môi trường ăn mòn, van inox 316 vừa đắt hơn nhiều vừa không thực sự bền hơn nhựa PVDF/PP trước axit đậm đặc — trả tiền vật liệu kim loại là trả cho thứ không cần thiết.
- Rẻ hơn phương án điều khiển điện 20–30%: actuator khí nén cấu tạo đơn giản hơn mô tơ điện + hộp số, gần như không hỏng vặt, chịu được môi trường ẩm và hơi hóa chất tốt hơn bo mạch điện tử.
- Tốc độ 1–3 giây, tần suất đóng mở cao: actuator khí nén làm việc liên tục hàng trăm chu kỳ/ngày không nóng máy — điều mô tơ điện giá rẻ không làm được.
- An toàn cháy nổ: không phát sinh tia lửa điện tại vị trí van, phù hợp khu vực chứa dung môi hoặc khí dễ cháy (chỉ cần đưa van điện từ ra ngoài vùng nguy hiểm).
- Chi phí bảo trì thấp: hai vật tư hao mòn duy nhất là gioăng thân van và bộ sin phớt actuator, đều rẻ và dễ thay.

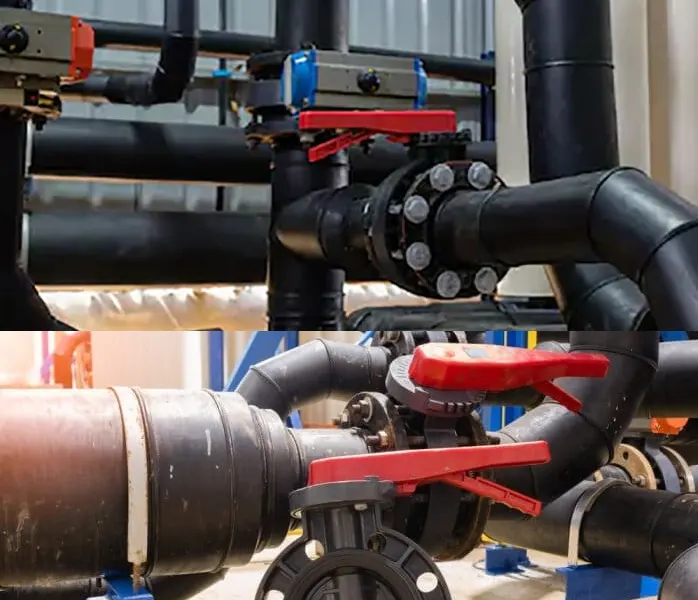

Khi nào nên nâng cấp từ van tay lên van khí nén?

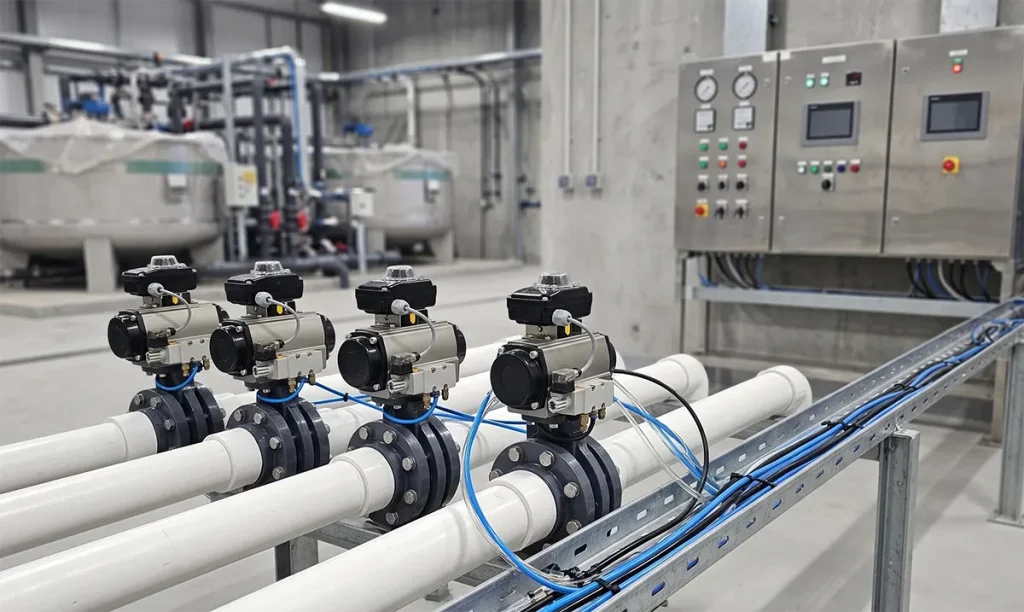

Bốn dấu hiệu cho thấy hệ thống của bạn đã đến lúc tự động hóa: nhân sự phải đi đóng/mở van nhiều lần mỗi ca ở các vị trí xa hoặc trên cao; quy trình cần đóng/mở đồng thời nhiều van theo trình tự chính xác (ví dụ đảo bể lọc, xả đáy tuần tự); van nằm ở khu vực hóa chất độc hại mà mỗi lần vận hành tay là một lần phơi nhiễm rủi ro; hoặc hệ đã có tủ PLC và cần tín hiệu trạng thái van phản hồi về hệ thống giám sát. Nếu chỉ vướng một vài lần thao tác mỗi ngày ở vị trí dễ tiếp cận, van vận hành tay vẫn là lựa chọn kinh tế hợp lý.
Trước khi quyết định đầu tư, đáng để rà lại xem bài toán của bạn có thực sự cần tự động hóa hay chỉ cần chọn đúng kiểu vận hành tay: nhiều trường hợp van “nặng tay khó gạt” thực chất chỉ cần chuyển từ tay gạt sang tay quay hộp số là giải quyết xong với chi phí bằng một phần nhỏ. Bộ tiêu chí phân định theo kích thước ống, áp suất và mục đích điều tiết đã được phân tích đầy đủ trong bài so sánh van bướm nhựa tay gạt và tay quay — đọc trước khi chốt phương án khí nén.
Bảng giá tham khảo van bướm nhựa khí nén theo kích thước
| Kích thước | Thân uPVC + tác động kép | Thân uPVC + tác động đơn | Ghi chú cấu hình |
|---|---|---|---|
| DN50 (2″) | 2,1 – 2,8 triệu đồng | 2,5 – 3,4 triệu đồng | Chưa gồm van điện từ, limit switch |
| DN65 (2.5″) | 2,5 – 3,3 triệu đồng | 3,0 – 4,0 triệu đồng | — |
| DN80 (3″) | 2,9 – 3,8 triệu đồng | 3,5 – 4,6 triệu đồng | — |
| DN100 (4″) | 3,4 – 4,5 triệu đồng | 4,1 – 5,5 triệu đồng | Cỡ bán chạy nhất |
| DN125 (5″) | 4,2 – 5,6 triệu đồng | 5,1 – 6,8 triệu đồng | — |
| DN150 (6″) | 5,0 – 6,7 triệu đồng | 6,1 – 8,2 triệu đồng | — |
| DN200 (8″) | 7,2 – 9,6 triệu đồng | 8,8 – 11,8 triệu đồng | Nên kèm giá đỡ cụm van |
Ghi chú: khoảng giá tổng hợp theo mặt bằng thị trường, thay đổi theo hãng (Đài Loan, Trung Quốc, Nhật), vật liệu thân (cPVC/PP/PVDF cộng thêm 20–60%) và biến động tỷ giá — liên hệ để nhận báo giá chính xác theo cấu hình. Cột ghi chú nhắc phụ kiện vì đây là khoản hay bị bỏ sót khi so giá giữa các nhà cung cấp.
Một mẹo so giá quan trọng: báo giá “van khí nén giá rẻ” trên thị trường thường chỉ gồm thân van + actuator trần, trong khi cụm chạy được thực tế cần thêm van điện từ (300–800 nghìn đồng), limit switch box (500 nghìn – 1,5 triệu đồng) và bộ lọc chỉnh áp — cộng đủ phụ kiện thì phương án “rẻ nhất” ban đầu chưa chắc rẻ nhất. Danh mục sản phẩm van bướm nhựa điều khiển khí nén chính hãng tại V-ON niêm yết theo cấu hình trọn bộ kèm CO/CQ để bạn so sánh đồng hạng, tránh phát sinh chi phí ẩn khi hàng về đến công trường.
Lưu ý lắp đặt cụm van khí nén đúng kỹ thuật
- Giá đỡ riêng cho cụm van: actuator nhôm cùng phụ kiện nặng gấp 2–4 lần tay gạt, đặt toàn bộ tải lên thân van nhựa và hai mặt bích. Bắt buộc bố trí giá đỡ (bracket/support) đỡ trực tiếp cụm van với cỡ DN100 trở lên, tuyệt đối không để đường ống nhựa “gánh” trọng lượng actuator.
- Khí nén sạch và khô: lắp bộ lọc tách nước trước actuator; hơi nước ngưng tụ trong khoang khí là nguyên nhân số một gây kẹt piston và rỉ sét lò xo tác động đơn.
- Chỉnh vít giới hạn hành trình trước khi chạy: đĩa van đóng quá sâu do lệch hành trình sẽ ép gioăng vượt mức thiết kế mỗi chu kỳ, làm gioăng mòn nhanh gấp nhiều lần.
- Tốc độ đóng và búa nước: với tuyến ống dài hoặc lưu tốc cao, lắp thêm van tiết lưu xả khí (speed controller) để kéo dài thời gian đóng lên 3–5 giây, tránh sốc áp.
Riêng khâu siết bu-lông mặt bích khi lắp cụm van nặng cần cẩn trọng gấp đôi van thường: trọng lượng actuator tạo mô-men uốn lệch khiến người thi công có xu hướng siết bù quá lực ở phía chịu tải — đúng kịch bản làm cao su đùn vào lòng van và bị đĩa cắt rách được phân tích trong bài nguyên nhân rách gioăng van bướm do siết ốc quá chặt. Nguyên tắc đúng là đỡ cụm van bằng giá trước, cân bằng tải, rồi mới siết đều tay theo hình sao với lực định mức.
Câu hỏi thường gặp (FAQ)

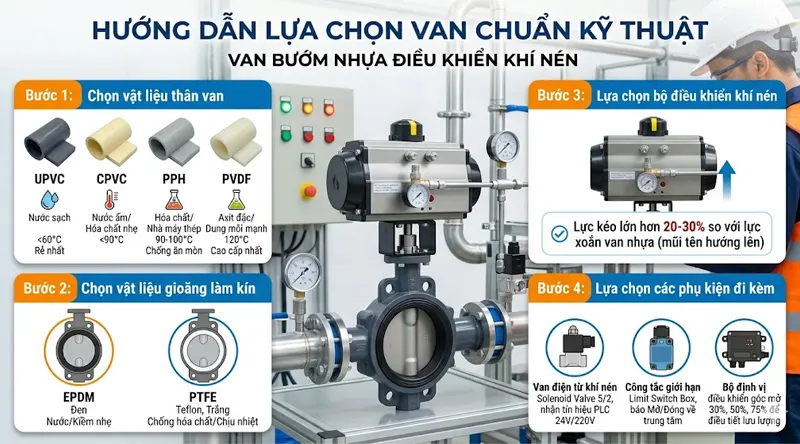

Nên chọn van khí nén tác động đơn hay tác động kép?
Chọn tác động đơn (có lò xo hồi vị) cho đường ống hóa chất, tuyến cấp nguy hiểm hoặc bất kỳ hệ nào cần van tự về trạng thái an toàn khi mất khí — chấp nhận giá cao hơn 15–25%. Chọn tác động kép cho nước sạch, nước thải, tưới tiêu để tiết kiệm chi phí, khi việc van đứng yên lúc sự cố không gây hậu quả.
Van bướm nhựa khí nén cần áp suất khí nén bao nhiêu?
Dải làm việc tiêu chuẩn của actuator là 3–8 bar, tối ưu ở 4–6 bar. Áp khí dưới 3 bar khiến van đóng/mở yếu và không hết hành trình; trên 8 bar gây quá tải sin phớt. Máy nén khí trục vít hoặc piston thông dụng trong nhà xưởng đều đáp ứng được, chỉ cần thêm bộ lọc chỉnh áp trước cụm van.
Có bắt buộc phải lắp van điện từ và limit switch không?
Van điện từ là bắt buộc nếu muốn điều khiển bằng tín hiệu điện từ tủ PLC hoặc công tắc — không có nó, bạn phải cấp/xả khí thủ công bằng van tay. Limit switch không bắt buộc nhưng rất nên có với hệ tự động: nó phản hồi trạng thái đóng/mở thực tế của van về hệ giám sát, tránh vận hành “mù” khi van kẹt giữa chừng.
Van bướm nhựa khí nén dùng được cho axit đậm đặc không?
Được, với điều kiện chọn đúng vật liệu phần tiếp xúc lưu chất: thân và đĩa PVDF hoặc PP kèm gioăng PTFE cho axit đậm đặc như H2SO4 98%, HCl 32–37%. Bộ truyền động khí nén nằm ngoài dòng chảy nên không tiếp xúc hóa chất, chỉ cần lưu ý chống hơi axit ăn mòn vỏ nhôm bằng cách chọn actuator sơn phủ epoxy hoặc vỏ nhựa.
