Trong các hệ thống đường ống công nghiệp, việc xử lý và điều tiết lưu chất trong môi trường chân không (vacuum environment) luôn đặt ra những thách thức lớn về mặt kỹ thuật. Sự chênh lệch áp suất giữa bên ngoài (áp suất khí quyển) và bên trong đường ống (áp suất âm) đòi hỏi các thiết bị van công nghiệp phải có cấu tạo đặc biệt để không bị rò rỉ, biến dạng hay hỏng hóc.

Một câu hỏi thường gặp đối với các kỹ sư và nhà thầu là: “Van màng nhựa có dùng được cho môi trường chân không không?” Câu trả lời ngắn gọn là: Có, nhưng đi kèm với những điều kiện và thiết kế đặc thù. Không phải loại van màng nhựa tiêu chuẩn nào cũng có thể hoạt động ổn định trong môi trường áp suất âm. Bài viết này sẽ phân tích chi tiết cơ chế vật lý, các yếu tố kỹ thuật và hướng dẫn bạn cách lựa chọn van màng nhựa (uPVC, cPVC, PPH, PVDF) phù hợp nhất cho hệ thống chân không.

Hiểu Rõ Về Thách Thức Của Môi Trường Chân Không Đối Với Van Công Nghiệp

Trước khi đi sâu vào van màng nhựa, chúng ta cần hiểu môi trường chân không tác động như thế nào đến các thiết bị trên đường ống.

Áp Suất Âm Là Gì?

Trong công nghiệp, “chân không” thường dùng để chỉ một không gian có áp suất thấp hơn áp suất khí quyển tiêu chuẩn (dưới 1 atm hoặc 1.013 bar). Khi một đường ống hoạt động ở trạng thái chân không, nó tạo ra một lực hút từ bên trong.

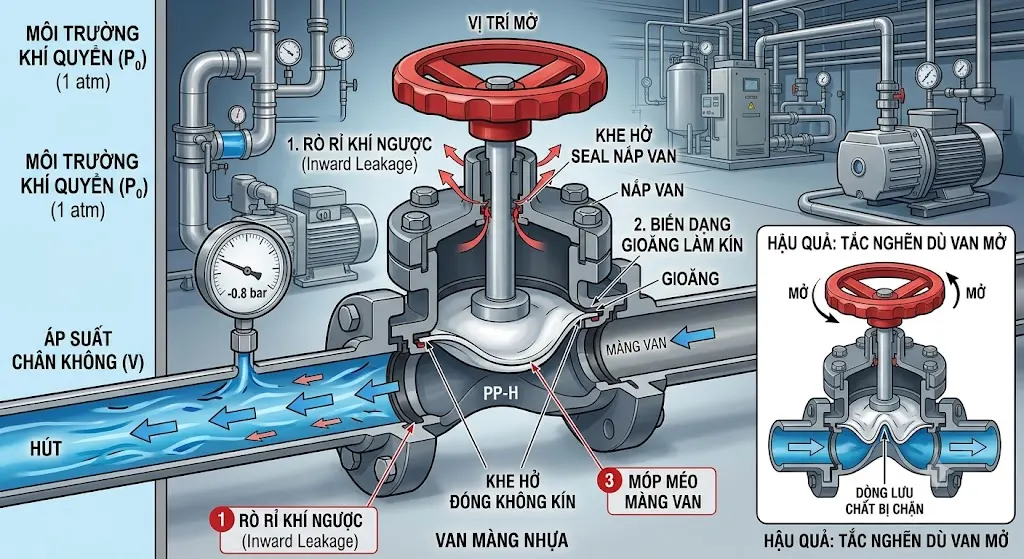

Những Vấn Đề Xảy Ra Khi Dùng Van Không Chuyên Dụng

Rò rỉ ngược (Inward Leakage): Thay vì lưu chất rò rỉ ra ngoài, không khí từ môi trường bên ngoài sẽ bị hút vào trong đường ống thông qua các khe hở ở ty van (stem) hoặc nắp van (bonnet), làm phá vỡ trạng thái chân không và ô nhiễm lưu chất.

Biến dạng cấu trúc bên trong: Áp suất âm có thể kéo các bộ phận làm kín (seal) rời khỏi vị trí ban đầu, khiến van không thể đóng kín hoàn toàn.

Hiện tượng móp méo màng van: Đây là vấn đề nghiêm trọng nhất đối với van màng. Khi áp suất bên dưới màng van thấp hơn áp suất bên trên (khoang nắp van nối với khí quyển), màng van sẽ bị lực hút kéo võng xuống, làm nghẽn đường ống ngay cả khi người vận hành đã vặn tay quay ở vị trí “Mở”.

Hiểu Rõ Về Thách Thức Của Môi Trường Chân Không Đối Với Van Công Nghiệp

Tìm hiểu thêm: Ứng dụng van màng nhựa trong công nghệ sản xuất Bán dẫn và Mạ điện.

Phân Tích Kỹ Thuật: Van Màng Nhựa Trong Môi Trường Chân Không

Nguyên Lý Hoạt Động Của Van Màng (Diaphragm Valve)

Van màng hoạt động dựa trên một màng đàn hồi (thường làm từ EPDM, PTFE, FKM) được ép xuống một vách ngăn (weir) bên trong thân van để chặn dòng chảy. Khi tay quay được vặn lên, trục van (spindle/compressor) sẽ nhấc màng lên, mở đường cho lưu chất đi qua.

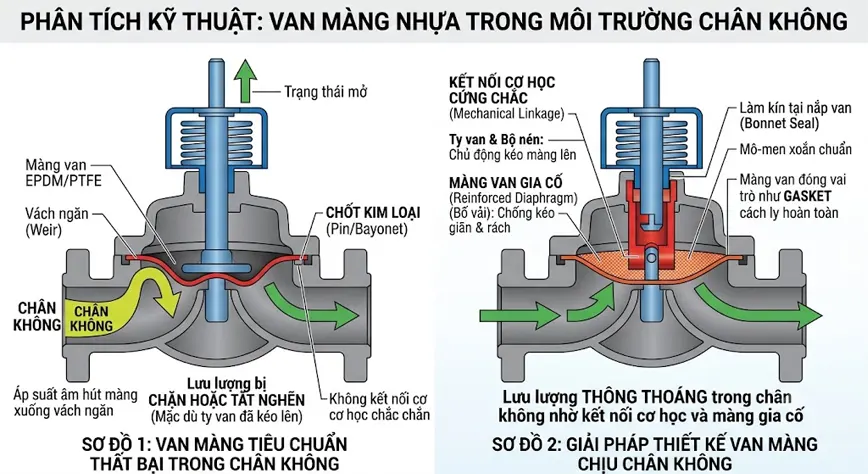

Tại Sao Van Màng Nhựa Tiêu Chuẩn Thất Bại Trong Môi Trường Chân Không?

Ở các thiết kế van màng thông thường, màng van có thể chỉ được ép chặt vào thân van ở phần viền, trong khi phần trung tâm màng chỉ được bộ nén (compressor) đẩy xuống khi đóng. Khi mở ra, áp suất của dòng chảy dương sẽ đẩy màng lên.

Tuy nhiên, trong môi trường chân không, không có áp suất dương đẩy màng lên. Ngược lại, áp suất âm hút màng xuống vách ngăn. Nếu phần trung tâm của màng van không được kết nối cơ học một cách chắc chắn với trục van, màng sẽ bị hút kẹt ở vị trí đóng hoặc đóng bán phần, làm tắt nghẽn lưu lượng bất chấp việc ty van đã được kéo lên trên.

Giải Pháp: Thiết Kế Van Màng Chịu Chân Không

Để van màng nhựa có thể hoạt động trong môi trường chân không, các nhà sản xuất áp dụng những thiết kế cải tiến sau:

Kết nối cơ học cứng chắc (Mechanical Linkage): Màng van phải được gắn chặt vào bộ nén (compressor) bằng một chốt kim loại đúc sẵn bên trong màng (molded-in pin) hoặc ngàm kết nối dạng lưỡi lê (bayonet). Khi tay quay quay lên, ty van sẽ chủ động kéo màng van lên khỏi vách ngăn, thắng được lực hút của chân không.

Màng van gia cố (Reinforced Diaphragm): Màng cao su (EPDM) hoặc màng lót PTFE phải có độ cứng nhất định hoặc được gia cường bằng các lớp bố vải để không bị kéo giãn quá mức hoặc rách do áp suất âm.

Làm kín tại nắp van (Bonnet Seal): Khu vực tiếp giáp giữa nắp van (chứa tay quay) và thân van nhựa phải được siết chặt với mô-men xoắn chuẩn xác, đồng thời màng van đóng vai trò như một miếng đệm (gasket) cách ly hoàn toàn môi trường bên ngoài và khoang lưu chất, ngăn chặn tuyệt đối hiện tượng rò rỉ khí quyển vào hệ thống chân không.

Tìm hiểu thêm: Van màng nhựa (Diaphragm Valve): Giải pháp số 1 cho hóa chất ăn mòn và bùn sệt.

Lựa Chọn Vật Liệu Van Màng Nhựa Cho Ứng Dụng Chân Không

Môi trường chân không trong công nghiệp thường xuất hiện ở các dây chuyền mạ điện, sản xuất hóa chất, hệ thống lọc hút chân không, hoặc thiết bị bay hơi. Do đó, việc chọn vật liệu thân van (Body Material) và vật liệu màng van (Diaphragm Material) là yếu tố sống còn.

Vật Liệu Thân Van (Valve Body)

Sự lựa chọn vật liệu thân van phụ thuộc chủ yếu vào loại hóa chất và nhiệt độ vận hành của hệ thống, chứ không chỉ riêng áp suất chân không:

Nhựa uPVC (Unplasticized Polyvinyl Chloride): Phù hợp cho môi trường chân không có nhiệt độ từ 0°C đến 60°C. Thường dùng trong hệ thống xử lý nước, lọc chân không cơ bản, chống ăn mòn hóa chất nhẹ. Đây là lựa chọn tiết kiệm chi phí nhất.

Nhựa cPVC (Chlorinated Polyvinyl Chloride): Chịu được nhiệt độ cao hơn uPVC (lên đến 90°C) và có khả năng kháng các hóa chất ăn mòn mạnh hơn, đặc biệt là axit. Thích hợp cho các bồn phản ứng hóa chất có hút chân không ở nhiệt độ cao.

Nhựa PPH (Polypropylene Homopolymer): Rất nhẹ, chịu được nhiệt độ lên đến 95°C và có khả năng chống lại nhiều dung môi hữu cơ và hóa chất công nghiệp tuyệt vời. Độ cứng cơ học của PPH giúp thân van không bị biến dạng dưới áp lực môi trường.

Nhựa PVDF (Polyvinylidene Fluoride): Là vật liệu cao cấp nhất trong dòng van nhựa. Khả năng kháng hóa chất gần như tuyệt đối, chịu được nhiệt độ lên đến 140°C. Chống mài mòn cực tốt. Van màng nhựa PVDF kết hợp màng PTFE là “tiêu chuẩn vàng” cho các hệ thống chân không dẫn hóa chất cực độc, axit đậm đặc hoặc các dây chuyền sản xuất vi mạch bán dẫn.

Vật Liệu Màng Van (Diaphragm)

Trong môi trường chân không, màng van vừa phải đàn hồi để đóng kín, vừa phải đủ cứng để không bị kéo sụp:

Màng EPDM: Độ đàn hồi cao, chịu mài mòn tốt, phù hợp cho nước, axit loãng, kiềm nhẹ. EPDM kết nối trực tiếp với trục van hoạt động rất tốt trong môi trường chân không ở mức trung bình.

Màng PTFE (Teflon) backed with EPDM: PTFE chịu được hầu hết mọi hóa chất, nhưng bản thân nó không đủ độ đàn hồi. Do đó, nó thường được lót đệm bằng EPDM hoặc FKM. Ở các van dùng cho chân không, lớp lót PTFE này bắt buộc phải có chốt hoặc rãnh để gắn chặt vào bộ nén cơ học, đảm bảo khi thao tác mở van, toàn bộ cụm màng được kéo lên đồng thời.

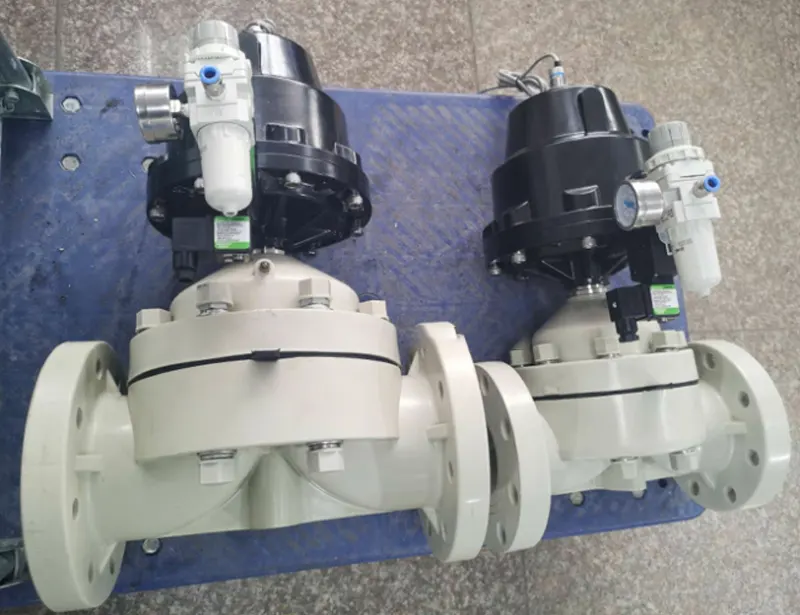

Lựa Chọn Vật Liệu Van Màng Nhựa Cho Ứng Dụng Chân Không

Ưu Điểm Và Hạn Chế Khi Dùng Van Màng Nhựa Cho Chân Không

Ưu Điểm Vượt Trội

Độ Kín Chân Không Cao (High Vacuum Integrity): Cấu trúc của van màng không có ty van xuyên qua khu vực dòng chảy (như van bi hay van bướm). Màng van cách ly hoàn toàn cụm truyền động với lưu chất, do đó loại bỏ hoàn toàn nguy cơ không khí rò rỉ qua gioăng trục (stem seal) – điểm yếu chí mạng của các loại van khác trong môi trường chân không.

Khả Năng Kháng Hóa Chất: Kết hợp ưu điểm của vật liệu nhựa (uPVC, cPVC, PVDF) và màng PTFE, van có thể chịu được môi trường hút hơi hóa chất khắc nghiệt mà van kim loại không thể đáp ứng.

Không Có Không Gian Chết (Zero Dead Leg): Thiết kế dòng chảy trơn tru, không có các khoang rỗng để lưu chất đọng lại, rất phù hợp cho các hệ thống chân không yêu cầu độ tinh khiết cao.

Hạn Chế Cần Lưu Ý

Giới Hạn Mức Độ Chân Không: Van màng nhựa thường chỉ phù hợp cho chân không thô đến trung bình (thường chịu được áp suất chân không đến khoảng -0.9 bar hoặc vài torr). Chúng không được thiết kế cho các hệ thống “chân không siêu cao” (Ultra-High Vacuum – UHV) như trong các máy gia tốc hạt hay buồng chân không không gian.

Nhiệt Độ Thay Đổi Tính Chất Nhựa: Khi hoạt động trong môi trường chân không ở nhiệt độ cao, vật liệu nhựa có thể bị mềm đi phần nào, làm giảm giới hạn chịu lực của thân van. Cần tra cứu kỹ biểu đồ Nhiệt độ – Áp suất (P-T Graph) của nhà sản xuất.

Bảo Dưỡng Định Kỳ: Màng van phải hoạt động cơ học (kéo lên, nén xuống) liên tục dưới áp lực hút. Dù có chốt cơ học, màng van vẫn sẽ chịu tải trọng lớn hơn bình thường và có thể cần chu kỳ thay thế (bảo dưỡng màng) ngắn hơn so với việc dùng cho áp suất dương.

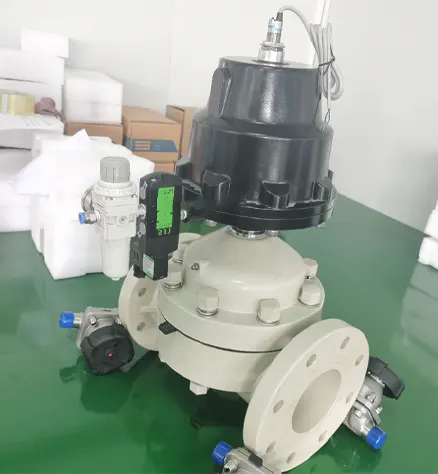

Ưu Điểm Và Hạn Chế Khi Dùng Van Màng Nhựa Cho Chân Không

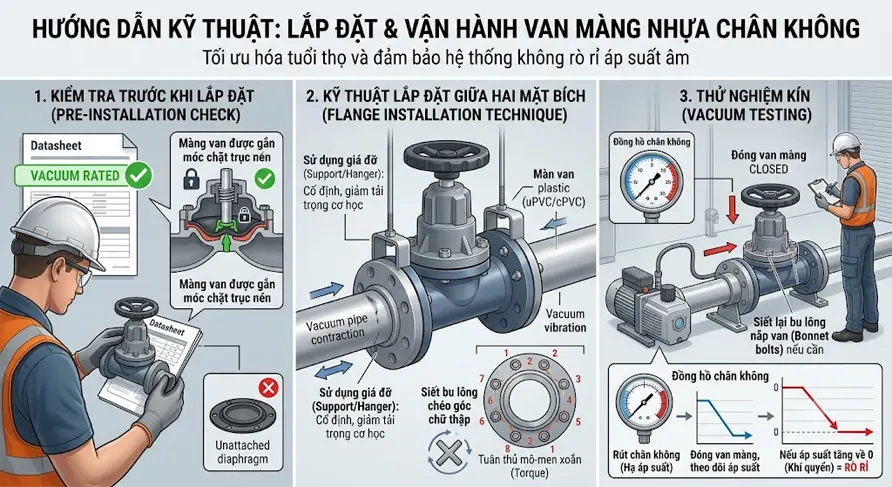

Hướng Dẫn Kỹ Thuật Lắp Đặt Và Vận Hành Van Màng Nhựa Trong Hệ Thống Chân Không

Để tối ưu hóa tuổi thọ và đảm bảo hệ thống không bị rò rỉ áp suất âm, quy trình lắp đặt cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật sau:

Kiểm Tra Trước Khi Lắp Đặt

Xác nhận thông số kỹ thuật: Hãy kiểm tra tài liệu (Datasheet) của van màng từ nhà sản xuất để đảm bảo dòng van bạn mua có dán nhãn “Vacuum rated” (Đạt chuẩn dùng cho chân không).

Kiểm tra màng van: Đảm bảo phần lõi trung tâm của màng van được gắn móc/chốt chặt chẽ với trục nén. Tuyệt đối không dùng các loại màng rời (unattached diaphragm) cho đường ống chân không.

Kỹ Thuật Lắp Đặt Giữa Hai Mặt Bích

Vì đường ống nhựa (đặc biệt là ống size lớn) khi hút chân không sẽ có xu hướng co lại nhẹ hoặc rung động, van màng cần được lắp đặt cố định. Hãy sử dụng giá đỡ (support/hanger) ngay gần các mặt bích của van để giảm tải trọng cơ học lên thân van nhựa.

Lực siết bu lông mặt bích phải đều (theo nguyên tắc chéo góc chữ thập) và tuân thủ đúng mô-men xoắn (torque) quy định. Siết quá lực có thể làm nứt bích nhựa uPVC/cPVC, gây rò rỉ khí vào hệ thống.

Thử Nghiệm Kín (Vacuum Testing)

Trước khi đưa vào vận hành chính thức, hệ thống cần được “Test chân không”.

Rút chân không hệ thống đến áp suất mục tiêu.

Đóng van màng lại và theo dõi đồng hồ đo áp suất ở khu vực đường ống bị cách ly.

Nếu áp suất tăng dần về mức 0 (áp suất khí quyển), chứng tỏ đã có sự rò rỉ màng van hoặc hở nắp van. Cần siết lại bu lông nắp van (Bonnet bolts) theo hướng dẫn của nhà sản xuất.

Hướng Dẫn Kỹ Thuật Lắp Đặt Và Vận Hành Van Màng Nhựa Trong Hệ Thống Chân Không

Tổng Kết: Khi Nào Nên Ứng Dụng Van Màng Nhựa Cho Hệ Thống Chân Không?

Tóm lại, van màng nhựa hoàn toàn có thể sử dụng được và hoạt động cực kỳ hiệu quả trong môi trường chân không, với điều kiện tiên quyết là màng van phải được thiết kế có liên kết cơ học vững chắc với ty van để chống lại hiện tượng “sụp màng”.

Đây là giải pháp tuyệt vời và tiết kiệm chi phí cho các ứng dụng:

Hệ thống bơm định lượng hút chân không xử lý hóa chất.
Đường ống thu hồi dung môi bay hơi.
Hệ thống lọc nước, thẩm thấu ngược (RO) có yêu cầu xả chân không.
Sản xuất chất bán dẫn hoặc phòng sạch yêu cầu đường ống uPVC, PVDF tinh khiết.

Để đảm bảo an toàn và hiệu suất hệ thống, khi đặt mua van màng nhựa (dù là vật liệu PPH, uPVC hay PVDF), hãy luôn trao đổi rõ với nhà cung cấp về mức độ chân không (Vacuum level/Negative pressure) của dự án để được cung cấp cấu hình màng van và thân van chuẩn xác nhất. Việc lựa chọn đúng ngay từ ban đầu không chỉ ngăn ngừa sự cố gián đoạn quy trình mà còn kéo dài đáng kể tuổi thọ của cụm van nhựa trong nhà máy của bạn.
