Kết nối Sputgot, Flange và True Union trên van màng nhựa

Trong các hệ thống đường ống công nghiệp, đặc biệt là các hệ thống xử lý nước, hóa chất và chất bán dẫn, van màng nhựa (Plastic Diaphragm Valve) đóng vai trò như một “người gác cổng” tuyệt vời. Với khả năng kiểm soát lưu lượng chính xác và chống ăn mòn vượt trội, chúng được ứng dụng rộng rãi trên toàn cầu. Tuy nhiên, một chiếc van chất lượng tốt đến đâu cũng sẽ trở nên vô dụng, thậm chí gây thảm họa rò rỉ, nếu không được kết nối đúng cách vào hệ thống đường ống.

Hiện nay, ba tiêu chuẩn kết nối phổ biến nhất trên van màng nhựa là Spigot (Nối trơn/Hàn dán), Flange (Mặt bích) và True Union (Rắc co kép). Việc hiểu rõ ưu, nhược điểm và ứng dụng của từng kiểu kết nối không chỉ giúp bạn tối ưu hóa chi phí vật tư mà còn tiết kiệm hàng trăm giờ bảo trì trong tương lai.

Bài viết này sẽ cung cấp cho bạn một cái nhìn sâu sắc và toàn diện nhất về ba loại kết nối này, từ đó giúp bạn đưa ra quyết định kỹ thuật chuẩn xác cho dự án của mình.

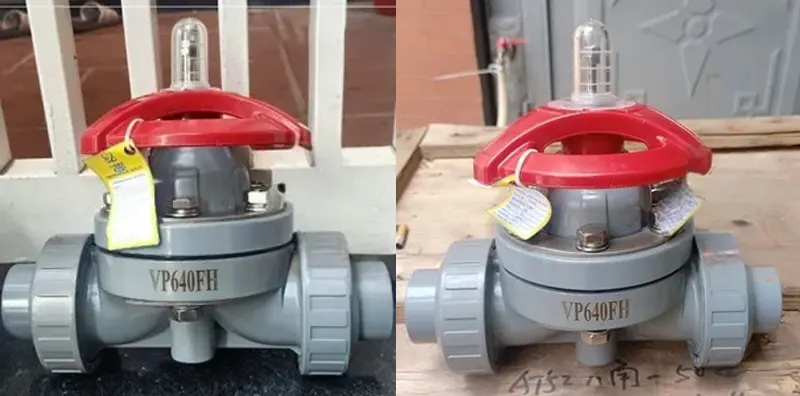

Tổng Quan Về Van Màng Nhựa

Trước khi đi sâu vào các kiểu kết nối, chúng ta cần hiểu sơ bộ tại sao van màng nhựa lại đặc biệt.

Van màng nhựa hoạt động dựa trên cơ chế sử dụng một màng chắn (thường làm bằng cao su EPDM, PTFE, hoặc FKM) linh hoạt, di chuyển lên xuống để đóng/mở dòng chảy. Thiết kế này mang lại hai lợi ích cốt lõi:

Cách ly hoàn toàn: Cơ cấu vận hành của van được cách ly hoàn toàn khỏi lưu chất, giúp tránh hiện tượng kẹt cơ học hoặc ăn mòn các chi tiết kim loại.

Hạn chế cặn bã: Dòng chảy đi qua van theo đường thẳng hoặc uốn cong nhẹ nhàng, không có các “điểm chết” để cặn bẩn tích tụ.

Chất liệu nhựa (như UPVC, CPVC, PP, PVDF) giúp van nhẹ hơn, chịu được hóa chất khắc nghiệt và có chi phí đầu tư thấp hơn so với van hợp kim đặc biệt. Tuy nhiên, vì làm bằng nhựa, việc chọn kiểu kết nối phù hợp lại càng trở nên quan trọng để tránh ứng suất cơ học gây nứt vỡ đường ống.

Tìm hiểu thêm: Van màng nhựa (Diaphragm Valve): Giải pháp số 1 cho hóa chất ăn mòn và bùn sệt.

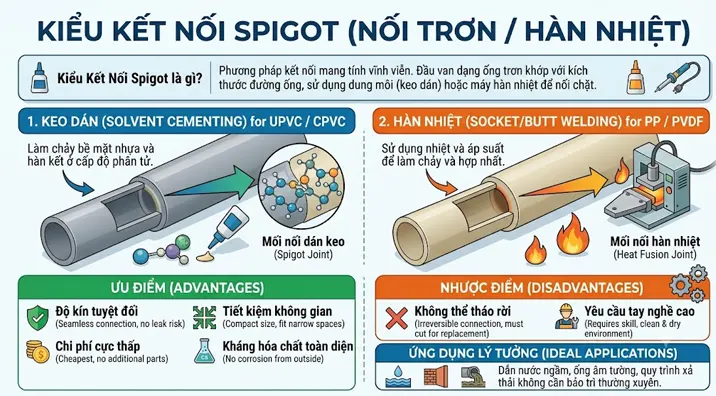

Kiểu Kết Nối Spigot (Nối Trơn / Hàn Nhiệt)

Kiểu kết nối Spigot là gì?

Spigot (thường được gọi là nối trơn, nối cắm, dán keo hoặc hàn nhiệt) là phương pháp kết nối mang tính vĩnh viễn. Đầu van được thiết kế dạng ống trơn hoặc rãnh nông, khớp với kích thước của đường ống. Tùy thuộc vào loại vật liệu nhựa, người ta sẽ sử dụng dung môi (keo dán) hoặc máy hàn nhiệt để nối chặt van vào ống.

Nhựa UPVC / CPVC: Sử dụng keo dán chuyên dụng (Solvent cementing) làm chảy bề mặt nhựa và hàn kết chúng lại với nhau ở cấp độ phân tử.

Nhựa PP / PVDF: Sử dụng phương pháp hàn nhiệt (Socket welding hoặc Butt welding).

Ưu điểm của kết nối Spigot

• Độ kín tuyệt đối: Khi được dán hoặc hàn đúng kỹ thuật, mối nối Spigot trở thành một phần liền mạch của hệ thống, loại bỏ hoàn toàn rủi ro rò rỉ qua các khe hở.
• Chi phí cực thấp: Đây là kiểu kết nối rẻ nhất vì không yêu cầu thêm các phụ kiện đi kèm như bu lông, đai ốc, hay gioăng cao su.
• Tiết kiệm không gian: Kích thước mối nối nhỏ gọn, rất phù hợp cho các hệ thống đường ống chằng chịt trong không gian hẹp.
• Kháng hóa chất toàn diện: Do không có vật liệu ngoại lai (như bulông thép) tiếp xúc với môi trường xung quanh, mối nối không bị ăn mòn từ bên ngoài.

Nhược điểm của kết nối Spigot

• Không thể tháo rời: Đây là nhược điểm chí mạng. Khi van bị hỏng, bạn buộc phải cưa cắt đường ống để thay thế, sau đó dùng các măng sông (couplings) để dán lại, gây tốn thời gian và làm giảm tính thẩm mỹ của hệ thống.
• Yêu cầu tay nghề cao: Quá trình dán keo hay hàn nhiệt cần được thực hiện trong môi trường khô ráo, sạch sẽ và yêu cầu kỹ thuật viên phải thao tác chuẩn xác.

Ứng dụng lý tưởng

Kết nối Spigot phù hợp với các hệ thống dẫn nước ngầm, hệ thống ống âm tường, hoặc các quy trình xả thải không đòi hỏi phải bảo trì van thường xuyên.

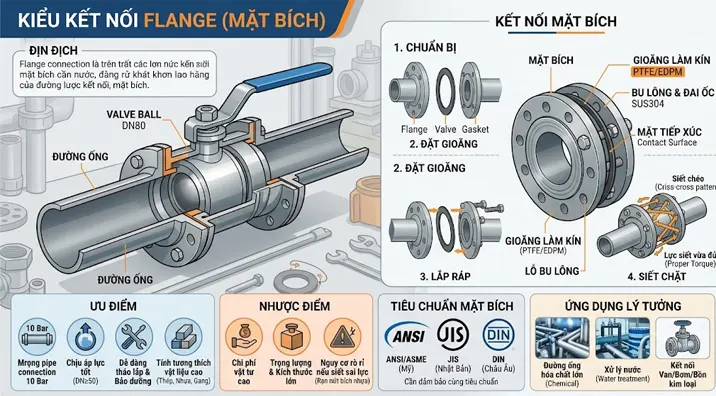

Kiểu Kết Nối Flange (Mặt Bích)

Kiểu kết nối Mặt Bích là gì?

Flange (Mặt bích) là một trong những chuẩn kết nối cơ khí phổ biến nhất trong công nghiệp. Đầu van được đúc liền hoặc gắn thêm một vành tròn (mặt bích) với các lỗ bắt bulông. Để kết nối, người ta sẽ ép mặt bích của van vào mặt bích của đường ống, ở giữa đặt một lớp gioăng làm kín (Gasket), sau đó siết chặt bằng bu lông và đai ốc.

Các tiêu chuẩn mặt bích phổ biến hiện nay bao gồm: ANSI (Mỹ), JIS (Nhật Bản) và DIN (Châu Âu). Người dùng phải đảm bảo mặt bích của van và mặt bích của đường ống cùng chung một tiêu chuẩn để các lỗ bulông khớp nhau.

Ưu điểm của kết nối Flange

• Chịu áp lực tốt: Mặt bích cung cấp một kết nối cực kỳ chắc chắn, phân bổ lực đều, phù hợp cho các đường ống có kích thước lớn (từ DN50 trở lên).
• Dễ dàng tháo lắp: Khi cần thay thế hoặc bảo dưỡng van màng, nhân viên kỹ thuật chỉ cần tháo các bu lông, rút van cũ ra và thay van mới vào một cách nhanh chóng mà không cần tác động đến kết cấu đường ống.
• Tính tương thích cao: Mặt bích cho phép kết nối giữa các vật liệu khác nhau một cách dễ dàng (ví dụ: lắp van nhựa vào hệ thống đường ống thép lót PTFE).

Nhược điểm của kết nối Flange

• Chi phí vật tư cao: Bạn phải mua thêm mặt bích cho đường ống, gioăng làm kín và bộ bu lông/đai ốc bằng thép không gỉ.
• Trọng lượng và kích thước lớn: Cụm mặt bích khá cồng kềnh, chiếm nhiều không gian, không phù hợp cho các hệ thống ống nhỏ và dày đặc.
• Nguy cơ rò rỉ nếu siết sai lực: Việc lắp mặt bích nhựa đòi hỏi người thợ phải siết bu lông theo sơ đồ chéo (criss-cross pattern) với lực siết (torque) vừa đủ. Siết quá chặt có thể làm nứt bích nhựa, trong khi siết quá lỏng sẽ gây rò rỉ.

Ứng dụng lý tưởng

Kết nối bích là lựa chọn số 1 cho các đường ống dẫn hóa chất lớn, đường ống chính trong các nhà máy lọc nước, hoặc những vị trí bắt buộc phải nối van nhựa với bơm và bồn chứa kim loại.

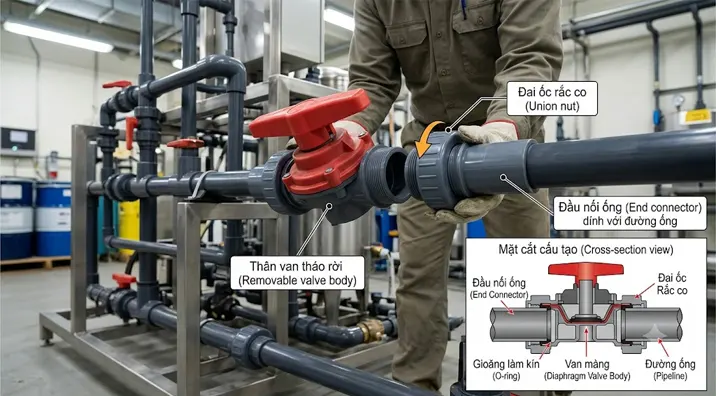

Kiểu Kết Nối True Union (Rắc Co Kép)

Kiểu kết nối True Union là gì?

True Union (còn gọi là rắc co kép) là thiết kế kết nối thông minh và linh hoạt nhất đối với các dòng van nhựa kích thước nhỏ và trung bình. Đầu van không được kết nối trực tiếp vào ống. Thay vào đó, van được kẹp giữa hai đầu nối (end connectors) bằng hai đai ốc lớn (union nuts). Các đầu nối này sau đó mới được dán, hàn hoặc vặn ren vào đường ống.

Ưu điểm của kết nối True Union

• Bảo trì “thần tốc” và tiện lợi nhất: Đây là lợi thế lớn nhất. Khi cần thay màng cao su bên trong hoặc vệ sinh van, bạn chỉ cần dùng tay (hoặc cờ lê chuyên dụng) vặn lỏng hai đai ốc ở hai đầu, sau đó nhấc toàn bộ thân van (valve body) ra khỏi đường ống. Đường ống vẫn giữ nguyên vị trí, hoàn toàn không bị tác động.
• Dễ dàng thay đổi chuẩn kết nối: Nếu bạn đổi ý từ việc dùng ống UPVC dán keo sang ống PP hàn nhiệt, bạn chỉ cần mua lại phần đầu nối (end connector) mà vẫn giữ nguyên được phần thân van màng có giá trị cao.
• Tích hợp gioăng làm kín: Bên trong đầu rắc co thường tích hợp sẵn gioăng O-ring, đảm bảo khả năng làm kín tốt mà không cần siết quá mạnh.

Nhược điểm của kết nối True Union

• Giới hạn về kích thước: Thiết kế rắc co thường chỉ phổ biến và an toàn ở các đường ống kích thước từ DN15 đến khoảng DN50 (1/2 inch đến 2 inch). Với các size lớn hơn, lực ép từ lưu chất quá mạnh khiến việc vặn đai ốc ren nhựa trở nên thiếu an toàn, người ta sẽ chuyển sang dùng mặt bích.
• Chiều dài van (Face-to-face) lớn: Van có kết nối rắc co dài hơn đáng kể so với van Spigot do tốn thêm không gian cho bộ đai ốc và đầu nối.
• Giá thành cao: Bản thân một chiếc van màng True Union có cấu tạo phức tạp hơn nên giá bán sẽ nhỉnh hơn so với van Spigot.

Ứng dụng lý tưởng

Rất thích hợp cho các skid xử lý nước tinh khiết (RO), hệ thống châm hóa chất tự động, hệ thống mạ điện, lọc hồ bơi, và bất kỳ vị trí nào mà kỹ sư dự đoán sẽ cần phải bảo dưỡng, thay màng van định kỳ 6-12 tháng/lần.

Bảng So Sánh Nhanh: Spigot vs. Flange vs. True Union

Để giúp bạn có cái nhìn tổng quan và dễ dàng so sánh, dưới đây là bảng đánh giá dựa trên các tiêu chí quan trọng trong kỹ thuật và kinh tế:

Tiêu Chí Đánh Giá	Spigot (Nối trơn/Dán/Hàn)	Flange (Mặt bích)	True Union (Rắc co kép)
Bản chất kết nối	Vĩnh viễn (Không tháo rời)	Tạm thời (Có thể tháo rời)	Tạm thời (Tháo rời cực nhanh)
Chi phí lắp đặt	Thấp nhất	Cao (cần bu lông, gioăng)	Trung bình – Cao
Khả năng bảo trì	Kém (Phải cắt ống)	Tốt (Cần dụng cụ tháo bu lông)	Xuất sắc (Tháo tay/cờ lê nhẹ)
Yêu cầu không gian	Rất nhỏ gọn	Cồng kềnh, chiếm diện tích	Dài hơn bình thường
Kích thước ống tối ưu	Mọi kích thước	Phù hợp ống lớn (> DN50)	Phù hợp ống nhỏ (< DN50)
Khả năng chống rò rỉ	Rất cao (liền khối)	Trung bình (phụ thuộc lực siết)	Cao (có O-ring tích hợp)

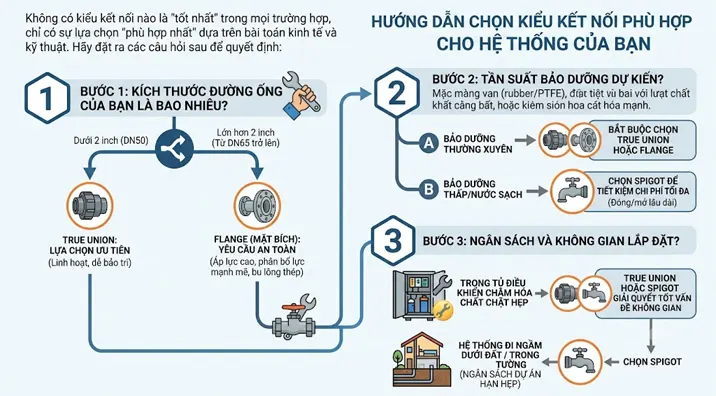

Hướng Dẫn Chọn Kiểu Kết Nối Phù Hợp Cho Hệ Thống Của Bạn

Không có kiểu kết nối nào là “tốt nhất” trong mọi trường hợp, chỉ có sự lựa chọn “phù hợp nhất” dựa trên bài toán kinh tế và kỹ thuật. Hãy đặt ra các câu hỏi sau để quyết định:

Bước 1: Kích thước đường ống của bạn là bao nhiêu?

• Nếu đường ống dưới 2 inch (DN50): True Union là sự lựa chọn ưu tiên hàng đầu nhờ tính linh hoạt và dễ bảo trì.
• Nếu đường ống lớn hơn 2 inch (Từ DN65 trở lên): Chắc chắn bạn nên sử dụng Flange. Áp lực nước ở các size ống lớn yêu cầu sự phân bổ lực cơ học mạnh mẽ mà chỉ mặt bích có bu lông thép mới đáp ứng an toàn.

Bước 2: Tần suất bảo dưỡng dự kiến?

• Màng van bằng cao su (EPDM/PTFE) là bộ phận hao mòn theo thời gian. Nếu lưu chất chứa nhiều tinh thể rắn, hóa chất ăn mòn mạnh, bạn sẽ phải thay màng thường xuyên. Trong trường hợp này: Bắt buộc chọn True Union hoặc Flange.
• Nếu dòng chảy là nước sạch ở nhiệt độ phòng và van chỉ dùng để đóng/mở lâu dài không cần bảo trì: Chọn Spigot để tiết kiệm chi phí tối đa.

Bước 3: Ngân sách và Không gian lắp đặt?

• Trong các tủ điều khiển châm hóa chất (Chemical Dosing Skids) chật hẹp, việc dùng cờ lê xoay sở để tháo mặt bích là cực hình. True Union hoặc Spigot giải quyết tốt vấn đề không gian này.
• Nếu ngân sách dự án hạn hẹp và hệ thống đi ngầm dưới đất/trong tường: Chọn Spigot.



Tìm hiểu thêm: Tại sao van màng nhựa là lựa chọn tốt nhất cho hóa chất có độ nhớt cao?

Những Lưu Ý Quan Trọng Khi Lắp Đặt Van Màng Nhựa

Dù bạn chọn Spigot, Flange hay True Union, việc thi công với vật liệu nhựa luôn đòi hỏi sự cẩn thận để tránh làm vỡ hoặc tạo ứng suất dư (stress) lên thân van.

Hỗ trợ đường ống (Pipe Supports): Van màng, đặc biệt là van có mặt bích hoặc van có gắn bộ điều khiển tự động (Pneumatic/Electric Actuator), có trọng lượng tương đối nặng. Không bao giờ để thân van gánh trọng lượng của đường ống. Phải bố trí giá đỡ (support) ở hai bên đường ống ngay sát vị trí lắp van.

Lực siết đối với bích nhựa (Flange Torque): Nhựa rất dễ nứt nếu siết quá tay. Luôn sử dụng cờ lê lực (Torque wrench) và tuân thủ bảng lực siết khuyến nghị từ nhà sản xuất van. Phải sử dụng thêm vòng đệm kim loại (washers) dưới đầu bu lông để lực được phân bổ đều.

Không dán keo vào bên trong van (Spigot): Khi thi công bằng keo dán, chỉ thoa một lớp keo mỏng và đều lên đầu ống và lòng rắc co/spigot. Tránh tình trạng keo dư thừa chảy vào bên trong thân van, làm hỏng lớp màng chắn cao su.

Bôi trơn O-ring (True Union): Khi lắp rắc co kép, hãy đảm bảo các O-ring sạch sẽ và có thể bôi một lớp mỏng chất bôi trơn tương thích với cao su (không dùng gốc dầu mỏ nếu O-ring là EPDM) để đai ốc dễ siết và kín nước hơn.
