Các lỗi thường gặp khi sử dụng van màng khí nén.

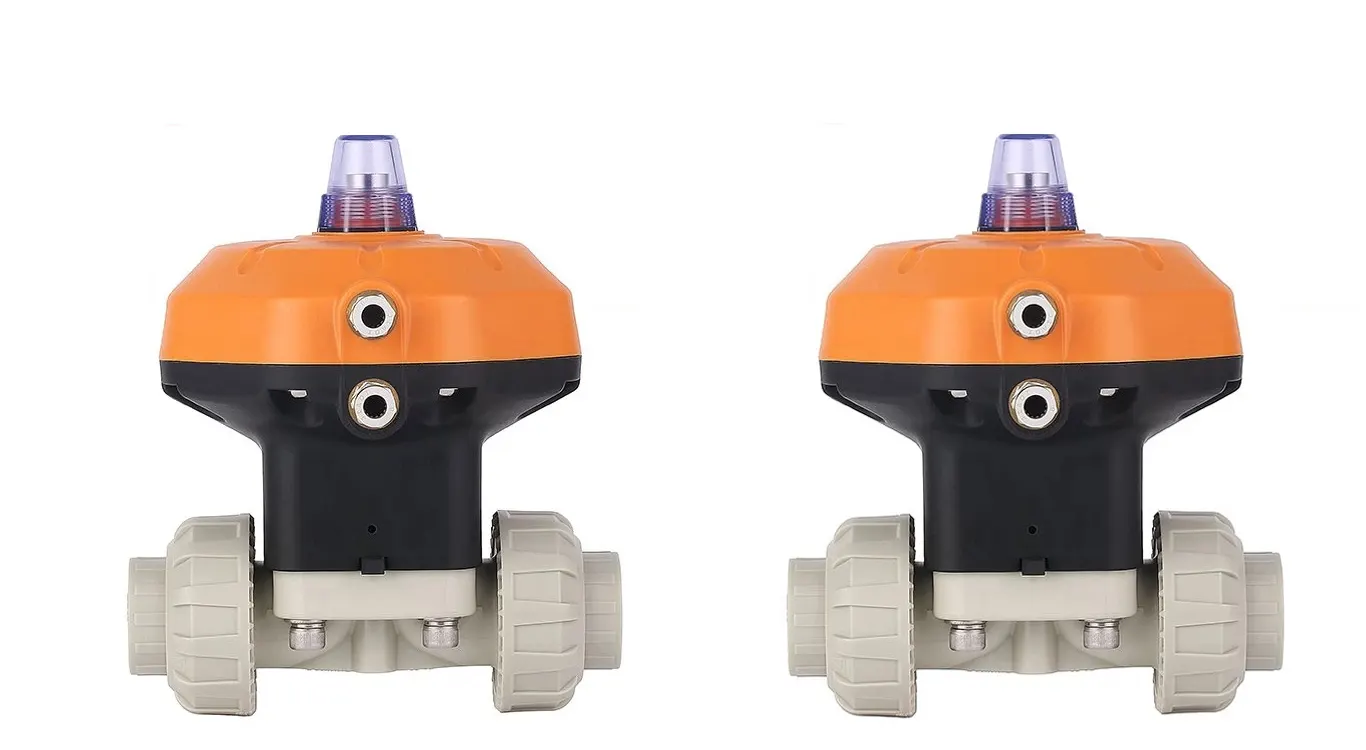

Van màng khí nén (Pneumatic Diaphragm Valve) là một trong những thiết bị đóng cắt và điều tiết lưu lượng không thể thiếu trong các hệ thống đường ống công nghiệp, đặc biệt là trong các môi trường khắc nghiệt như hóa chất ăn mòn, xử lý nước thải, sản xuất dược phẩm hay vi mạch bán dẫn. Nhờ thiết kế tối ưu, cách ly hoàn toàn lưu chất với bộ truyền động, dòng van này đảm bảo độ tinh khiết cao và chống rò rỉ tuyệt vời.

Tuy nhiên, trong quá trình vận hành liên tục, dưới tác động của áp suất, hóa chất, động lực học dòng chảy và yếu tố bảo dưỡng, van màng khí nén vẫn có thể gặp phải những sự cố kỹ thuật nghiêm trọng. Việc không nắm bắt và xử lý kịp thời không chỉ làm giảm tuổi thọ của van mà còn có thể gây gián đoạn toàn bộ dây chuyền sản xuất.

Bài viết này sẽ đi sâu phân tích cơ chế vật lý, nguyên nhân cốt lõi và đưa ra giải pháp khắc phục triệt để cho các lỗi thường gặp nhất trên van màng khí nén.

Tầm Quan Trọng Của Việc Hiểu Rõ Cơ Chế Lỗi

Trước khi đi sâu vào từng lỗi, chúng ta cần nhìn nhận hệ thống van màng như một tổng thể cơ học chịu nhiều tác động vật lý và hóa học. Một chiếc van màng khí nén bao gồm ba bộ phận chính: thân van (body), màng van (diaphragm) và bộ truyền động khí nén (pneumatic actuator).

Bất kỳ sự mất đồng bộ nào giữa áp suất khí nén cấp vào, lực cản của lưu chất và giới hạn vật liệu (ví dụ: màng PTFE/EPDM kết hợp thân van uPVC, cPVC, PPH hay PVDF) đều sẽ kích hoạt một chuỗi các phản ứng bất lợi. Nắm bắt được các điểm yếu này là chìa khóa để tối ưu hóa hiệu suất và kéo dài tuổi thọ của hệ thống.

Tìm hiểu thêm: Van màng nhựa (Diaphragm Valve): Giải pháp số 1 cho hóa chất ăn mòn và bùn sệt.

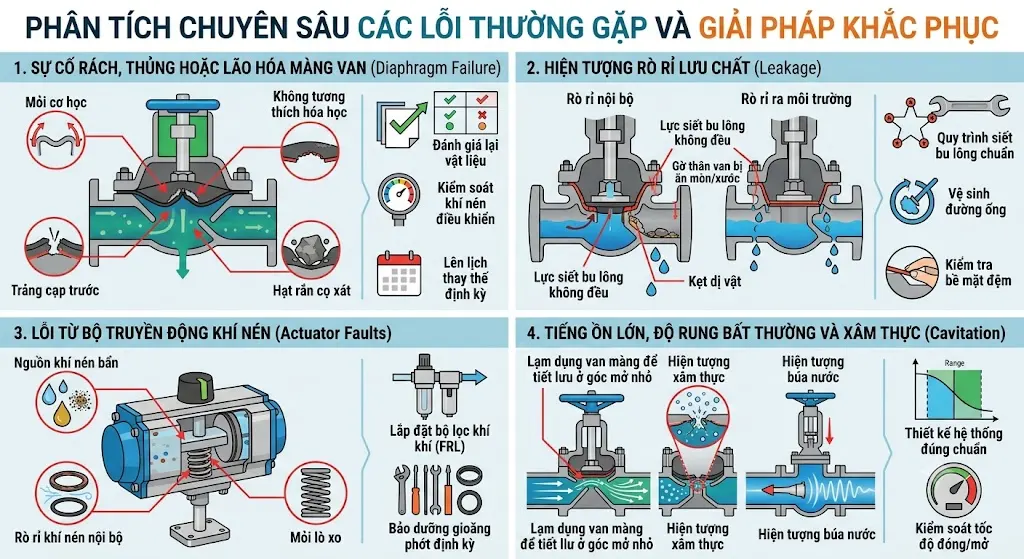

Phân Tích Chuyên Sâu Các Lỗi Thường Gặp Và Giải Pháp Khắc Phục

Sự Cố Rách, Thủng Hoặc Lão Hóa Màng Van (Diaphragm Failure)

Màng van là “trái tim” của thiết bị, cũng là bộ phận hao mòn (wear part) chịu áp lực lớn nhất. Lỗi rách hoặc thủng màng van là sự cố phổ biến và để lại hậu quả nghiêm trọng nhất, khiến lưu chất tràn lên bộ truyền động hoặc thoát ra môi trường.

Nguyên nhân gốc rễ:

• Mỏi cơ học (Mechanical Fatigue): Màng van phải liên tục uốn cong trong mỗi chu kỳ đóng/mở. Việc vượt quá số chu kỳ thiết kế hoặc tốc độ đóng mở quá nhanh do áp lực khí nén không được điều áp chuẩn sẽ gây đứt gãy cấu trúc polymer của màng (đặc biệt với màng PTFE/Teflon có độ cứng cao hơn EPDM).
• Không tương thích hóa học: Lưu chất có tính ăn mòn cao vượt quá giới hạn chịu đựng của vật liệu màng, gây ra hiện tượng trương nở, nhão, hoặc giòn gãy.
• Hạt rắn cọ xát: Lưu chất chứa các cặn rắn, hạt mài mòn sắt bén bị kẹt lại giữa màng và gờ thân van (weir). Khi van đóng lực nén mạnh sẽ đâm thủng màng.
• Áp suất vượt ngưỡng: Áp suất dòng chảy (line pressure) hoặc áp suất đóng van (control pressure) quá cao làm màng bị kéo căng quá mức giới hạn đàn hồi.

Giải pháp khắc phục:

• Đánh giá lại vật liệu: Kiểm tra bảng tương thích hóa học. Nếu dùng cho hóa chất đậm đặc, hãy ưu tiên màng PTFE có lớp đệm EPDM (PTFE/EPDM backed). Đối với lưu chất có nhiều hạt rắn, màng cao su đàn hồi (FKM, EPDM) có thể chống chịu sự mài mòn tốt hơn vật liệu cứng.
• Kiểm soát khí nén điều khiển: Sử dụng van điều áp (Regulator) để đảm bảo áp suất khí nén cấp cho bộ truyền động không vượt quá khuyến cáo của nhà sản xuất (thường ở mức 4 – 6 bar).
• Lên lịch thay thế định kỳ: Không đợi đến khi màng rách mới thay. Cần thiết lập chu kỳ bảo dưỡng phòng ngừa (Preventive Maintenance) thay màng sau một số giờ hoạt động hoặc số chu kỳ đóng mở nhất định.

Hiện Tượng Rò Rỉ Lưu Chất (Leakage)

Rò rỉ ở van màng thường được chia làm hai dạng: Rò rỉ nội bộ (qua vị trí đóng chặn) và Rò rỉ ra môi trường (qua khe hở giữa thân và nắp van).

Nguyên nhân gốc rễ:

• Lực siết bu lông không đều (Uneven Bolt Torque): Đây là lỗi kỹ thuật lắp đặt phổ biến. Lực siết không đều làm nắp van chèn ép màng không cân xứng, tạo ra khe hở vi mô. Đặc biệt với các thân van bằng nhựa (uPVC, cPVC, PVDF), hiện tượng rão nhựa (cold flow) theo thời gian dưới tác động nhiệt sẽ làm lỏng bu lông.
• Gờ thân van (Weir) bị ăn mòn/xước: Bề mặt tiếp xúc giữa màng và thân van bị xước do vật cứng ma sát hoặc bị hóa chất ăn mòn, khiến màng không thể điền đầy và tạo độ kín tuyệt đối khi đóng.
• Kẹt dị vật: Một lượng nhỏ chất rắn bám trên gờ van ngăn cản hành trình đóng hoàn toàn.

Giải pháp khắc phục:

• Quy trình siết bu lông chuẩn: Sử dụng cờ lê lực (torque wrench) và tuân thủ quy tắc siết chéo góc (star pattern). Cần kiểm tra và siết lại (re-torque) bu lông sau 24 giờ vận hành đầu tiên, và định kỳ đối với các hệ thống có sự thay đổi nhiệt độ liên tục (Thermal Cycling).
• Vệ sinh đường ống: Xả đáy (flush) đường ống kỹ lưỡng trước khi đưa vào vận hành để loại bỏ mạt kim loại, đá dăm, hoặc keo dán ống dư thừa.
• Kiểm tra bề mặt đệm: Khi bảo dưỡng, dùng tay và mắt kiểm tra kỹ độ nhẵn của gờ thân van. Nếu có vết xước sâu trên thân van nhựa, có thể phải thay thế toàn bộ thân van.

Lỗi Từ Bộ Truyền Động Khí Nén (Actuator Faults)

Bộ truyền động khí nén cung cấp lực cơ học để di chuyển trục van. Khi van hoạt động chập chờn, đóng mở chậm, hoặc hoàn toàn tê liệt, nguyên nhân thường nằm ở bộ phận này.

Nguyên nhân gốc rễ:

• Nguồn khí nén bẩn: Khí nén chứa nhiều hơi nước, dầu máy nén khí hoặc bụi bẩn đi vào buồng xy lanh sẽ làm kẹt lò xo, phá hủy các gioăng chữ O (O-rings) làm kín bên trong bộ truyền động.
• Rò rỉ khí nén nội bộ: Gioăng piston bên trong bộ actuator bị mòn, khiến khí nén luồn qua lại giữa hai buồng (đối với van tác động kép – Double Acting) làm mất lực đẩy.
• Mỏi lò xo (Spring Fatigue): Đối với các van thường đóng (Normally Closed – NC) hoặc thường mở (Normally Open – NO), lò xo nén sau một thời gian dài sử dụng liên tục sẽ bị yếu, không đủ lực để ép màng van kín khi ngắt khí nén.

Giải pháp khắc phục:

• Lắp đặt bộ lọc khí (FRL): Bắt buộc phải có bộ lọc tách nước, điều áp và châm dầu (Filter, Regulator, Lubricator) ở nguồn cấp khí nén trước khi đưa vào van. Khí nén khô và sạch là điều kiện tiên quyết để actuator sống thọ.
• Bảo dưỡng gioăng phớt định kỳ: Tháo rời actuator, vệ sinh, kiểm tra lò xo và thay thế bộ O-ring kit theo khuyến cáo của hãng (thường là 1-2 năm/lần tùy cường độ).

Tiếng Ồn Lớn, Đô Rung Bất Thường Và Xâm Thực (Cavitation)

Nhiều kỹ sư vận hành thường bỏ qua tiếng ồn rít lớn hoặc rung lắc ở van, cho rằng đó là đặc tính của hệ thống. Tuy nhiên, đây là dấu hiệu của các phản ứng vật lý bất lợi đang âm thầm phá hủy van.

Nguyên nhân gốc rễ:

• Lạm dụng van màng để tiết lưu ở góc mở nhỏ: Van màng có thể dùng để điều tiết, nhưng việc để van màng ở góc mở rất hẹp (ví dụ 10-15%) để ép giảm lưu lượng sẽ làm tăng vận tốc dòng chảy qua khe hẹp lên mức cực đại. Điều này gây sụt áp đột ngột và sinh ra hiện tượng xâm thực (Cavitation) – sự hình thành và vỡ nổ của các bọt khí siêu nhỏ. Lực nổ này đủ sức “ăn mòn” cả kim loại và dễ dàng phá nát thân van nhựa, màng van.
• Hiện tượng búa nước (Water Hammer): Tốc độ đóng van quá nhanh chặn đứng dòng chảy có động năng lớn, tạo ra sóng xung kích dội ngược lại hệ thống, gây rung lắc mạnh và nứt vỡ đường ống, thân van.

Giải pháp khắc phục:

• Thiết kế hệ thống đúng chuẩn: Không dùng van màng kích thước quá lớn so với yêu cầu lưu lượng để phải mở hé. Việc chọn đúng size van (Sizing) rất quan trọng để van hoạt động ở khoảng mở 30-70%.
• Kiểm soát tốc độ đóng/mở: Lắp đặt các van tiết lưu khí nén (Speed exhaust controllers) trên đường cấp khí của bộ actuator để làm chậm lại quá trình xả/cấp khí, qua đó giúp van màng đóng lại một cách từ từ, triệt tiêu hoàn toàn rủi ro búa nước.



Bảng Chẩn Đoán Khắc Phục Nhanh (Troubleshooting Guide)

Để giúp các kỹ sư vận hành và bảo trì tiết kiệm thời gian, dưới đây là bảng tra cứu nhanh các triệu chứng, nguyên nhân và hành động cần thiết.

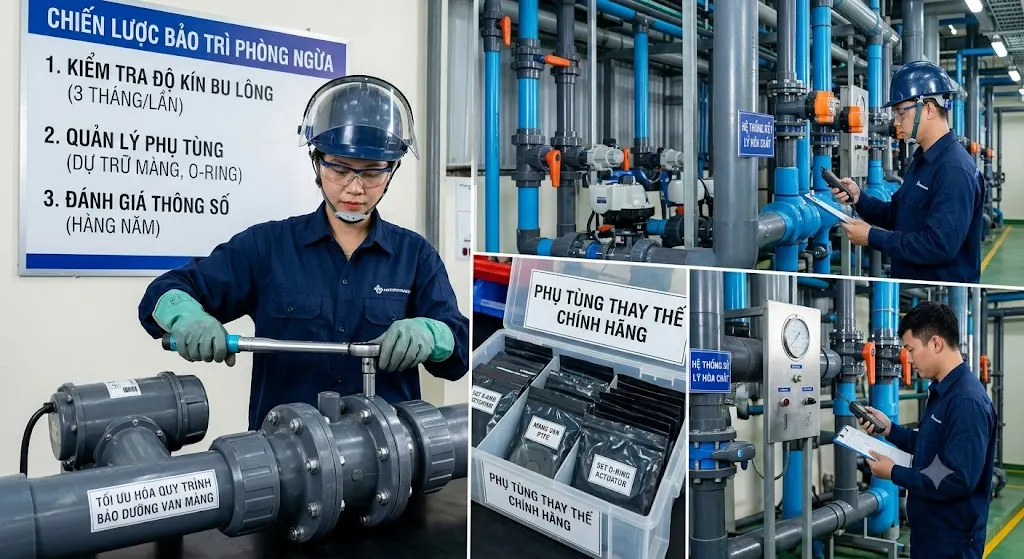

Tối Ưu Hóa Quy Trình Bảo Dưỡng Cho Hệ Thống Van Màng Khí Nén

Một chiến lược bảo trì tốt sẽ chuyển từ “phản ứng” (đợi hỏng mới sửa) sang “phòng ngừa” (ngăn chặn trước khi lỗi xảy ra). Đặc biệt với các hệ thống dẫn hóa chất sử dụng đường ống nhựa và van nhựa công nghiệp, quy trình cần tuân thủ các bước nghiêm ngặt:

Kiểm tra độ kín bu lông định kỳ: Nhựa có đặc tính giãn nở nhiệt cao hơn kim loại. Trong môi trường nhiệt độ biến thiên (ví dụ luân phiên bơm dung dịch nóng/lạnh), các liên kết cơ học sẽ lỏng dần. Định kỳ 3 tháng/lần, dùng cờ lê lực kiểm tra siết lại bu lông mặt bích và bu lông nắp van.

Quản lý phụ tùng thay thế (Spare Parts): Luôn dự trữ sẵn màng van (PTFE, EPDM) và bộ kit O-ring của actuator. Sự lão hóa của màng cao su có thể xảy ra ngay cả khi lưu kho nếu môi trường nhiều ozone hoặc tia UV. Hãy bảo quản màng trong túi nilon tối màu, nhiệt độ mát.

Đánh giá lại thông số vận hành hàng năm: Hệ thống đường ống thường bị thay đổi công năng (tăng công suất bơm, đổi loại hóa chất). Bất kỳ sự thay đổi nào về lưu lượng, nhiệt độ, hay nồng độ hóa chất đều yêu cầu kỹ sư phải tính toán lại xem vật liệu van màng hiện tại (ví dụ: cPVC + màng EPDM) có còn đáp ứng an toàn hay không, hay phải nâng cấp lên vật liệu cao cấp hơn như PVDF + màng PTFE.

Kết Luận

Van màng khí nén mang lại giải pháp điều khiển dòng chảy sạch và an toàn với độ tin cậy cực cao. Tuy nhiên, phần lớn các “lỗi thường gặp” không xuất phát từ chất lượng van mà đến từ việc chọn sai vật liệu, thiết kế thủy lực kém gây búa nước/xâm thực, và thiếu sót trong kiểm soát chất lượng khí nén điều khiển.

Bằng cách hiểu rõ những phản ứng vật lý diễn ra bên trong thân van và áp dụng một quy trình lắp đặt, bảo dưỡng chuẩn mực từ việc kiểm soát lực siết bu lông đến xử lý khí nén đầu vào, doanh nghiệp hoàn toàn có thể triệt tiêu các rủi ro hư hỏng vặt. Điều này không chỉ bảo vệ sự toàn vẹn của hệ thống đường ống mà còn tối ưu hóa chi phí vòng đời (Life-Cycle Cost) cho toàn bộ nhà máy.
