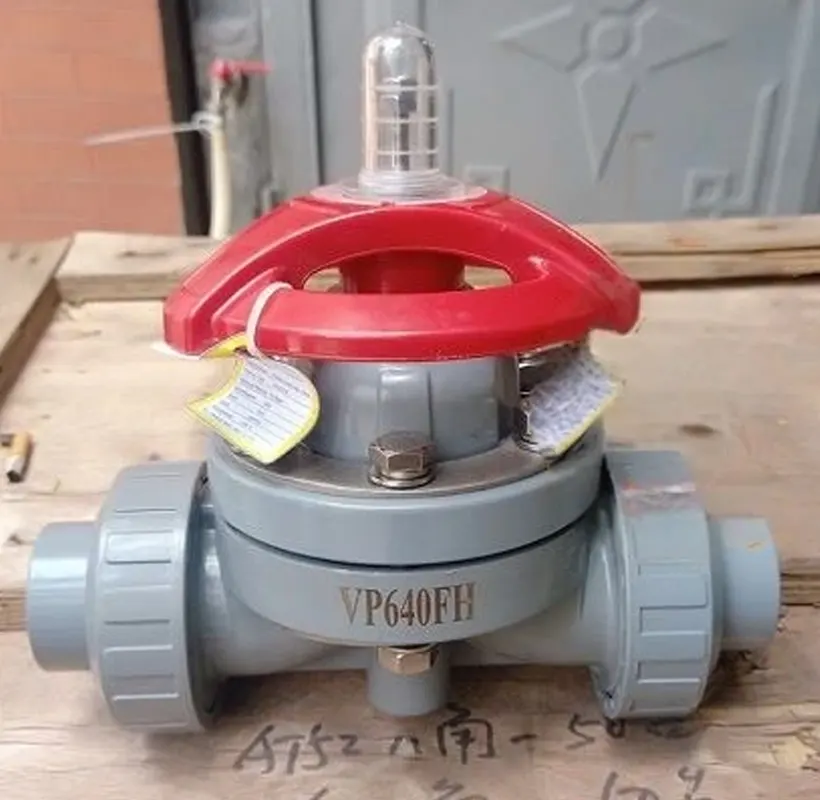

Van màng nhựa (Diaphragm Valve): Giải pháp số 1 cho hóa chất ăn mòn và bùn sệt.

Trong các hệ thống đường ống công nghiệp hiện đại, việc kiểm soát và điều tiết các loại lưu chất khắc nghiệt luôn là một bài toán hóc búa đối với các kỹ sư. Hóa chất đậm đặc, axit ăn mòn mạnh, hay các dòng lưu chất chứa đầy hạt rắn và bùn sệt có thể dễ dàng phá hủy các loại van thông thường chỉ trong thời gian ngắn. Vậy đâu là giải pháp tối ưu nhất? Câu trả lời chính là Van màng nhựa (Plastic Diaphragm Valve).

Bài viết này sẽ phân tích chuyên sâu mọi khía cạnh của van màng nhựa, từ cấu tạo, nguyên lý hoạt động, phân loại vật liệu cho đến những ứng dụng thực tế. Qua đó, bạn sẽ hiểu rõ tại sao thiết bị này lại được mệnh danh là “giải pháp số 1” không thể thay thế trong các môi trường công nghiệp khắc nghiệt nhất.

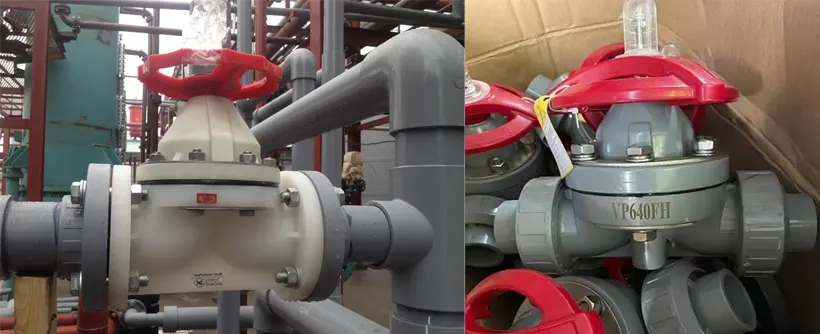

Tổng Quan: Van Màng Nhựa (Diaphragm Valve) Là Gì?

Van màng nhựa (Plastic Diaphragm Valve) là một loại van công nghiệp chuyển động tuyến tính, sử dụng một màng chắn (diaphragm) có tính đàn hồi cao để đóng/mở và điều tiết dòng chảy của lưu chất. Toàn bộ phần thân van tiếp xúc với lưu chất được chế tạo từ các loại nhựa kỹ thuật cao cấp (như PVC, CPVC, PP, PVDF), giúp van có khả năng chống lại sự ăn mòn hóa học gần như tuyệt đối.

Sự khác biệt lớn nhất của van màng so với van bi, van bướm hay van cổng chính là thiết kế cách ly hoàn toàn. Màng van đóng vai trò như một bức tường ranh giới, ngăn cách tuyệt đối lưu chất bên dưới với các bộ phận truyền động cơ khí (trục van, tay quay) bên trên. Điều này đảm bảo hóa chất không thể rò rỉ lên trên gây rỉ sét cơ cấu vận hành, đồng thời ngăn chặn bụi bẩn từ môi trường bên ngoài xâm nhập vào dòng lưu chất.

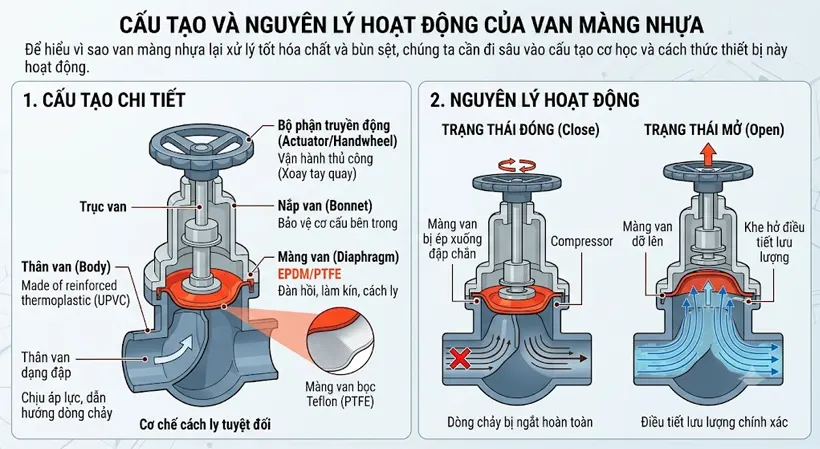

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Màng Nhựa

Để hiểu vì sao van màng nhựa lại xử lý tốt hóa chất và bùn sệt, chúng ta cần đi sâu vào cấu tạo cơ học và cách thức thiết bị này hoạt động.

Cấu tạo chi tiết

Một chiếc van màng nhựa tiêu chuẩn được cấu thành từ 4 bộ phận chính:

• Thân van (Body): Được đúc nguyên khối từ nhựa công nghiệp (UPVC, CPVC, PP, PVDF). Thân van có thiết kế dạng lòng chảo (kiểu đập) hoặc ống thẳng. Đây là bộ phận chịu áp lực và trực tiếp dẫn hướng dòng chảy.
• Màng van (Diaphragm): Trái tim của toàn bộ thiết bị. Màng van là một tấm đệm đàn hồi được làm từ cao su (EPDM, FKM/Viton, NBR) hoặc bọc Teflon (PTFE). Màng van vừa làm nhiệm vụ đóng kín dòng chảy, vừa làm vách ngăn cách ly.
• Nắp van (Bonnet): Phần nắp phía trên, thường được làm cùng chất liệu nhựa với thân van hoặc hợp kim. Nắp van chứa và bảo vệ trục ren, cơ cấu truyền động bên trong, giữ cho chúng không bị tác động bởi môi trường bên ngoài.
• Bộ phận truyền động (Actuator/Handwheel): Có thể là tay quay vô lăng (vận hành thủ công), bộ truyền động khí nén, hoặc bộ truyền động điện. Khi tác động lực vào bộ phận này, trục van sẽ di chuyển lên xuống.

Nguyên lý hoạt động

Van màng nhựa hoạt động dựa trên nguyên lý ép chèn.

• Trạng thái đóng (Close): Khi người vận hành xoay tay quay theo chiều kim đồng hồ, trục van (stem) sẽ di chuyển đi xuống. Trục van đẩy bộ phận nén (compressor) đè mạnh màng van xuống gờ chắn (đập – weir) của thân van. Màng van đàn hồi sẽ biến dạng và áp sát hoàn toàn vào bề mặt thân van, cắt đứt hoàn toàn dòng chảy.
• Trạng thái mở (Open): Khi xoay tay quay ngược chiều kim đồng hồ, trục van kéo màng van dỡ lên. Lực cản được giải phóng, dòng lưu chất được phép đi qua khe hở giữa màng và thân van. Bằng cách điều chỉnh độ nâng của màng, người dùng có thể điều tiết lưu lượng dòng chảy một cách cực kỳ chính xác.



Tại Sao Van Màng Nhựa Là “Giải Pháp Số 1” Cho Hóa Chất Và Bùn Sệt?

Trên thị trường có rất nhiều loại van nhựa (van bi nhựa, van bướm nhựa), nhưng khi đối mặt với hóa chất cực độc hoặc dòng chảy chứa tạp chất rắn, van màng luôn là ưu tiên hàng đầu. Dưới đây là 4 lý do cốt lõi:

Khả năng chống ăn mòn hóa học tối đa

Khi kết hợp thân van bằng nhựa đặc chủng (đặc biệt là PVDF hoặc PP) cùng màng van bọc PTFE (Teflon), van màng nhựa có thể chịu được hầu hết các loại axit mạnh (H2SO4, HCl, HNO3), bazơ (NaOH, KOH), dung môi hữu cơ và các hóa chất tẩy rửa ở nồng độ cao. PTFE là vật liệu trơ về mặt hóa học, không phản ứng với lưu chất, đảm bảo an toàn tuyệt đối cho hệ thống.

Thiết kế “Vùng chết tối thiểu” (Minimal Dead Space)

Một vấn đề lớn của van bi hay van cổng là lưu chất thường bị đọng lại ở các khe kẽ (vùng chết) bên trong thân van. Khi xử lý hóa chất, cặn bẩn bám lại sẽ gây kết tủa, tắc nghẽn hoặc làm hỏng lưu chất mới. Với van màng nhựa, lòng van trơn nhẵn và không có khe hở cơ khí. Dòng chảy đi qua một cách mượt mà, dễ dàng xả sạch (drainable) và vệ sinh (CIP/SIP) mà không cần tháo rời.

Xử lý hoàn hảo lưu chất chứa hạt rắn và bùn sệt

Đây là “siêu năng lực” của van màng. Đối với van bi, nếu lưu chất có chứa cát, hạt rắn hoặc bùn (slurry), các hạt này sẽ cọ xát và nhanh chóng làm xước bề mặt bi hoặc rách gioăng làm kín (Seat), gây rò rỉ. Ngược lại, màng van đàn hồi của van màng (Diaphragm Valve) có khả năng “nuốt” (bao bọc) các hạt rắn nhỏ khi đóng lại. Dù có một vài hạt cát nằm trên gờ đập, màng cao su vẫn ép chặt xung quanh hạt đó, đảm bảo van được đóng kín hoàn toàn 100% (Bubble-tight shutoff) mà không bị rách hay rò rỉ.

Dễ dàng bảo trì, tiết kiệm chi phí vòng đời (Life-cycle Cost)

Khi một chiếc van màng bị hỏng hóc hoặc rò rỉ do hao mòn, nguyên nhân 99% nằm ở màng van (do đây là bộ phận chịu ma sát và áp lực liên tục). Thay vì phải vứt bỏ toàn bộ cụm van như nhiều dòng van khác, bạn chỉ cần tháo 4 con ốc ở nắp van và thay thế duy nhất tấm màng đàn hồi mới. Quá trình này diễn ra cực kỳ nhanh chóng ngay trên đường ống (In-line maintenance), không cần cắt ống hay hàn lại, giúp tiết kiệm thời gian ngừng máy (downtime) và giảm chi phí bảo trì đáng kể.

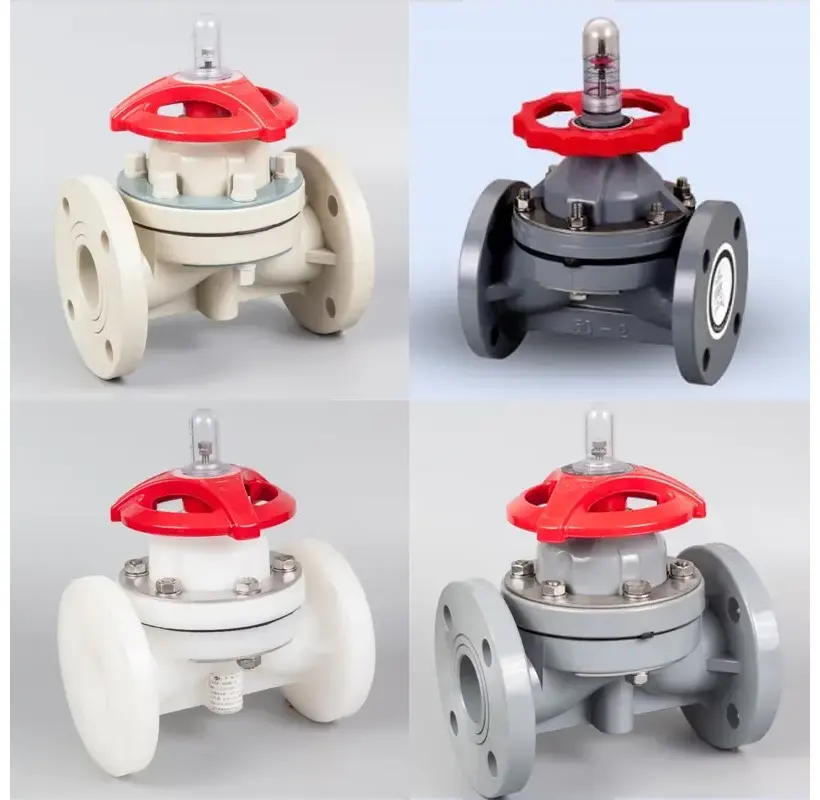

Phân Loại Van Màng Nhựa

Việc chọn đúng loại van phụ thuộc vào hiểu biết về vật liệu và cấu trúc thiết kế của chúng.

Phân loại theo kết cấu thân van

• Van màng kiểu đập (Weir Type): Đây là thiết kế phổ biến nhất (chiếm khoảng 90%). Lòng van có một gờ nhô lên ở giữa (giống như một con đập). Màng van chỉ cần di chuyển một đoạn ngắn để chạm vào gờ đập này là có thể đóng van. Thiết kế này giúp kéo dài tuổi thọ màng van, phù hợp cho việc điều tiết lưu lượng và xử lý hóa chất sạch, khí, hoặc chất lỏng có ít tạp chất.
• Van màng kiểu thông thẳng (Straight-through Type): Lòng van hoàn toàn phẳng và nằm ngang, không có gờ chắn. Màng van phải di chuyển một quãng đường dài hơn để ép sát xuống đáy van. Loại này được thiết kế chuyên biệt để xử lý bùn sệt đặc, chất lỏng có độ nhớt cực cao, hoặc dòng chảy chứa nhiều tạp chất rắn lớn (ngành khai khoáng, sản xuất giấy) vì chúng không làm cản trở dòng chảy.

Phân loại theo vật liệu chế tạo thân van (Body Material)

• PVC / UPVC (Unplasticized Polyvinyl Chloride): Sử dụng cho môi trường nước, nước thải, và các hóa chất nhẹ ở nhiệt độ thường (dưới 60°C). Ưu điểm là giá thành cực kỳ rẻ và phổ biến.
• CPVC (Chlorinated Polyvinyl Chloride): Là bản nâng cấp của PVC, có khả năng chịu nhiệt độ cao hơn (lên đến 90°C – 100°C) và chịu được các hóa chất có tính ăn mòn mạnh hơn một chút.
• PP (Polypropylene): Có độ bền cơ học tốt, chịu được nhiệt độ lên đến 95°C. Đặc biệt, PP chống lại sự ăn mòn của nhiều dung môi vô cơ, hóa chất mạ điện và hóa chất công nghiệp cực tốt. Thường có màu xám đục.
• PVDF (Polyvinylidene Fluoride): Vật liệu nhựa siêu cấp, thường có màu trắng ngà. PVDF có thể chịu nhiệt lên tới 120°C – 140°C, chống chịu được các loại axit siêu đậm đặc (như axit sunfuric 98%), hóa chất siêu tinh khiết, tia UV và cả sự mài mòn vật lý. Đây là lựa chọn đắt tiền nhất nhưng “đáng đồng tiền bát gạo” nhất cho môi trường siêu khắc nghiệt.



Phân loại theo vật liệu màng van (Diaphragm Material)

• EPDM: Cao su tổng hợp, rất tốt cho nước, dung dịch kiềm nhẹ, axit loãng, chịu nhiệt đến khoảng 90°C. Giá thành hợp lý.
• FKM (Viton): Chịu nhiệt và hóa chất tốt hơn EPDM, đặc biệt là các dung môi chứa hydrocarbon, dầu mỏ.
• PTFE (Teflon) backed with EPDM/FKM: Đây là cấu trúc màng ghép 2 lớp. Lớp tiếp xúc với hóa chất là PTFE mỏng (chống ăn mòn tuyệt đối, bề mặt chống dính), lớp đệm phía sau là cao su EPDM hoặc FKM để tạo độ đàn hồi. Đây là tiêu chuẩn vàng cho van màng hóa chất.

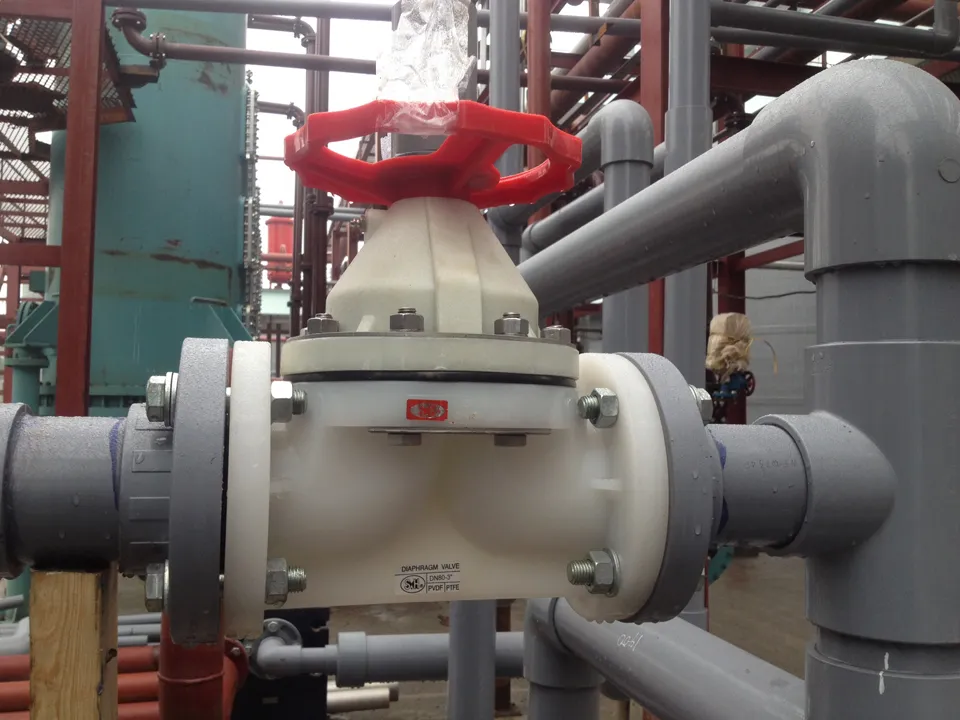

Ứng Dụng Thực Tế Của Van Màng Nhựa Trong Công Nghiệp

Sự kết hợp giữa chất liệu nhựa chống ăn mòn và thiết kế cách ly biến van màng nhựa thành một phần không thể thiếu trong các ngành công nghiệp mũi nhọn:

1. Nhà máy Xử lý hóa chất và Hóa dầu: Van màng PVDF/PTFE được dùng để chiết rót, pha trộn, và vận chuyển axit mạnh (HCl, H2SO4), kiềm, dung môi hữu cơ. Đảm bảo an toàn tuyệt đối cho người vận hành, không gây rò rỉ độc hại.
2. Công nghiệp Khai khoáng và Luyện kim: Trong quá trình tuyển quặng, chiết xuất kim loại bằng axit, dòng lưu chất không chỉ có tính ăn mòn cực cao mà còn chứa đầy bùn đất, sỏi đá, tạp chất rắn. Van màng kiểu thông thẳng bằng nhựa PP là giải pháp duy nhất có thể trụ vững và không bị kẹt.
3. Hệ thống xử lý nước và Nước thải công nghiệp: Dùng để châm hóa chất khử trùng (Clo, PAC, Polymer), kiểm soát dòng bùn vi sinh tại các bể lắng mà không lo bị tắc nghẽn.
4. Ngành công nghiệp Bán dẫn (Semiconductor): Yêu cầu dòng lưu chất siêu tinh khiết (Ultra-pure water). Van màng PVDF ngăn chặn tình trạng ion kim loại thôi nhiễm vào nước, giữ cho môi trường sản xuất luôn sạch tuyệt đối.
5. Sản xuất Phân bón và Thuốc bảo vệ thực vật: Lưu chất dạng sệt, nồng độ hóa học phức tạp. Van màng nhựa giúp điều tiết chính xác tỷ lệ pha trộn, đồng thời dễ vệ sinh sau mỗi mẻ sản xuất.



Hướng Dẫn Chọn Mua Và Lắp Đặt Van Màng Nhựa Chuẩn Kỹ Thuật

Để hệ thống hoạt động ổn định và tối ưu hóa chi phí, việc chọn mua và thi công lắp đặt cần tuân thủ các nguyên tắc kỹ thuật sau:

Tiêu chí chọn mua (Selection Guide)

• Khảo sát môi chất (Media): Trả lời chính xác các câu hỏi: Lưu chất là gì? Nồng độ bao nhiêu %? Có chứa hạt rắn hay không? (Để quyết định chọn màng EPDM hay PTFE, kiểu đập hay kiểu thông thẳng).
• Nhiệt độ hoạt động (Temperature): Nhiệt độ tỷ lệ nghịch với khả năng chịu áp của nhựa. Nếu nhiệt độ < 60°C, chọn PVC. Từ 60°C – 90°C, chọn PP hoặc CPVC. Trên 90°C, bắt buộc phải dùng PVDF.
• Áp suất hệ thống (Pressure): Van màng nhựa thường chịu áp suất tối đa không quá cao (khoảng PN10 – 10 bar hoặc PN16 – 16 bar) do bản chất vật liệu màng. Cần kiểm tra kỹ áp suất bơm để tránh hiện tượng rách màng van.
• Kiểu kết nối (Connection): Có 3 kiểu phổ biến:
  • Rắc co (True Union/Socket): Dễ dàng tháo lắp bảo trì mà không cần di chuyển đường ống. Rất phổ biến cho kích thước nhỏ (DN15 – DN50).
  • Mặt bích (Flange): Phù hợp cho đường ống lớn (DN65 trở lên), đảm bảo độ chắc chắn.
  • Nối ren (Thread): Thường dùng cho các hệ thống nhỏ gọn, áp lực thấp.

Lưu ý sống còn khi lắp đặt

• Không siết bu lông quá lực: Khi kết nối mặt bích nhựa, nếu siết bu lông quá mạnh tay có thể làm nứt vỡ tai bích của van. Cần sử dụng cờ lê lực (Torque wrench) và siết chéo góc theo thông số của nhà sản xuất.
• Chú ý chiều dòng chảy: Đa số van màng là loại van 2 chiều (Bi-directional), tuy nhiên ở một số ứng dụng bẩn, nên lắp van sao cho dòng chảy có xu hướng hỗ trợ lực đẩy nắp màng lên khi mở van để xả cặn tốt hơn.
• Tránh hiện tượng sốc áp (Water Hammer): Khi đóng van, đặc biệt là đóng bằng khí nén/điện, cần điều chỉnh tốc độ đóng từ từ. Van màng đóng cái “rụp” đột ngột có thể tạo ra sóng xung kích làm bục màng van.

Bảo Trì, Bảo Dưỡng Và Khắc Phục Sự Cố Thường Gặp

Dù bền bỉ đến đâu, van màng nhựa vẫn cần được bảo trì định kỳ. Việc theo dõi sức khỏe của van giúp bạn tránh được những rủi ro ngưng trệ sản xuất.

Các dấu hiệu cần kiểm tra/thay thế màng van:

1. Rò rỉ qua nắp van: Đây là dấu hiệu nguy hiểm nhất, chứng tỏ màng van đã bị rách hoặc thủng lỗ kim, khiến hóa chất tràn lên khoang truyền động. Cần dừng hệ thống ngay lập tức, xả áp và thay thế màng mới.
2. Van đóng không kín (Rò rỉ qua đường ống): Khi đã siết chặt tay quay nhưng dòng chảy vẫn lọt qua. Nguyên nhân có thể do bề mặt gờ đập bị xước, màng van bị chai cứng mất tính đàn hồi, hoặc có vật thể rắn quá lớn kẹt lại.
3. Tay quay bị kẹt, khó vặn: Trục ren bên trong nắp van bị khô mỡ bôi trơn hoặc bị rỉ sét (do hơi hóa chất thẩm thấu). Cần tháo nắp, vệ sinh và bôi mỡ silicon (chuyên dụng cho van nhựa).

Chu kỳ bảo trì khuyến nghị:

• Kiểm tra ngoại quan: Hàng tháng (quan sát rò rỉ, vết nứt trên thân nhựa).
• Kiểm tra vận hành: 3-6 tháng/lần (Đóng mở van vài lần để chống kẹt trục, đặc biệt với van ít khi sử dụng).
• Thay thế màng van phòng ngừa: 1 – 2 năm/lần tùy thuộc vào độ ăn mòn và tần suất đóng mở của hệ thống.
