Ứng dụng van màng nhựa trong công nghệ sản xuất Bán dẫn và Mạ điện.
Trong bối cảnh nền công nghiệp toàn cầu đang bước vào kỷ nguyên công nghệ cao, các tiêu chuẩn về độ tinh khiết, an toàn hóa chất và sự chính xác trong sản xuất ngày càng trở nên khắt khe. Hai trong số những ngành công nghiệp tiêu biểu nhất đòi hỏi các tiêu chuẩn “không tì vết” này chính là Công nghệ sản xuất Bán dẫn (Semiconductor) và Công nghiệp Mạ điện (Electroplating).
Để vận hành trơn tru các hệ thống phức tạp chứa đầy hóa chất ăn mòn, axit mạnh, bazơ và nước siêu tinh khiết, các kỹ sư hệ thống không thể sử dụng các loại van kim loại truyền thống. Thay vào đó, Van màng nhựa (Plastic Diaphragm Valve) nổi lên như một giải pháp cứu cánh và là tiêu chuẩn bắt buộc. Bài viết này sẽ phân tích sâu sắc cấu tạo, nguyên lý hoạt động và những ứng dụng không thể thay thế của van màng nhựa trong hai lĩnh vực đặc thù này.
Tổng Quan Về Van Màng Nhựa: Thiết Kế Dành Riêng Cho Sự Khắc Nghiệt
Trước khi đi sâu vào ứng dụng, chúng ta cần hiểu tại sao van màng nhựa lại đặc biệt đến vậy. Khác với van bi, van bướm hay van cổng, van màng có một thiết kế cách ly hoàn toàn dòng chảy.

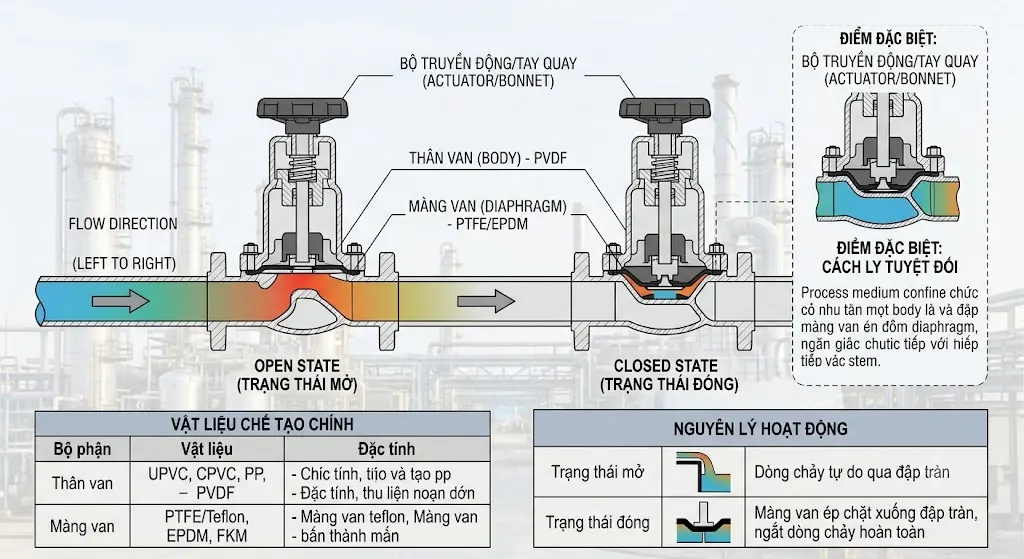

Cấu tạo và Nguyên lý hoạt động
Van màng nhựa bao gồm ba thành phần chính:
Thân van (Body): Chế tạo từ các loại nhựa công nghiệp đặc chủng. Dòng chảy chỉ đi qua một rãnh cong (gọi là weir – đập tràn) bên trong thân van.
Màng van (Diaphragm): Một màng đàn hồi (thường làm bằng PTFE/Teflon, EPDM, hoặc FKM). Đây là “trái tim” của van.
Bộ truyền động/Tay quay (Actuator/Bonnet): Bộ phận ấn màng van xuống để đóng, hoặc kéo màng van lên để mở dòng chảy.
Nguyên lý: Khi thao tác đóng van, bộ truyền động sẽ ép chặt màng đàn hồi xuống gờ đập tràn của thân van, tạo ra một rào cản vật lý tuyệt đối, ngắt hoàn toàn dòng chảy. Điểm thiên tài của thiết kế này là dòng chất lỏng/hóa chất chỉ tiếp xúc với bề mặt trong của thân van và mặt dưới của màng van. Hóa chất hoàn toàn không thể rò rỉ lên trục van hay bộ phận cơ khí bên trên.
Vật liệu chế tạo siêu việt
Để đáp ứng từng môi trường, van màng nhựa được đúc từ các vật liệu polymer cao cấp:
UPVC & CPVC: Chống ăn mòn cơ bản, giá thành tốt, chịu được nhiệt độ trung bình.
PP (Polypropylene): Kháng hóa chất tuyệt vời, chịu nhiệt tốt hơn, thích hợp cho môi trường ăn mòn mạnh.
PVDF (Polyvinylidene Fluoride): “Vua” của các loại nhựa công nghiệp. PVDF cực kỳ tinh khiết, không giải phóng ion kim loại, chịu được axit cực mạnh (như HF, H2SO4) và tia UV.
PTFE (Teflon): Thường dùng làm màng van. Lớp PTFE có đặc tính trơ về mặt hóa học với gần như mọi loại hóa chất trên thế giới.
Tìm hiểu thêm: Hướng dẫn thay thế màng van bị rách nhanh chóng và đúng kỹ thuật.

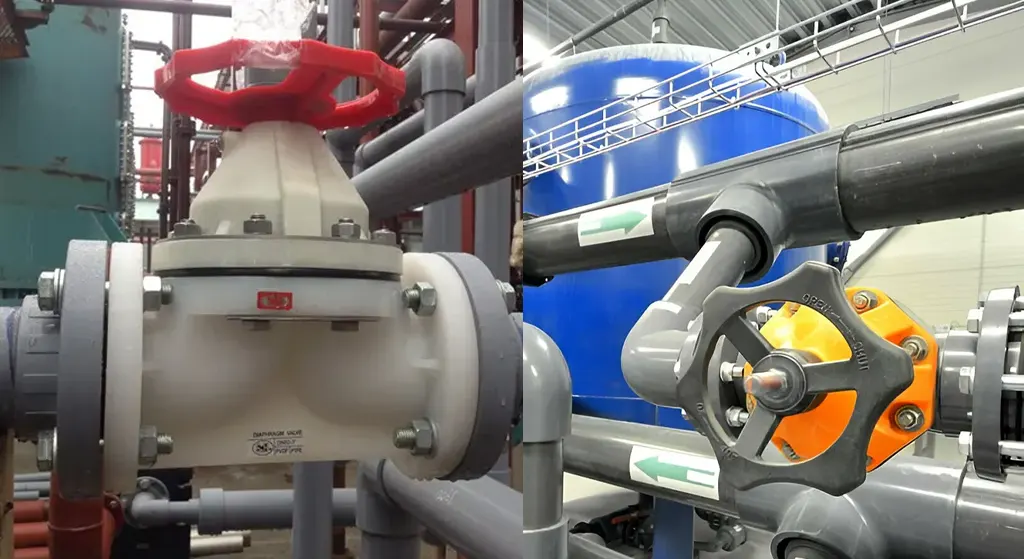

Ứng Dụng Trong Công Nghệ Sản Xuất Bán Dẫn (Semiconductor)
Sản xuất vi mạch, chip bán dẫn là ngành công nghiệp đòi hỏi sự hoàn hảo ở cấp độ nanomet. Một hạt bụi nhỏ, một vết xước vi mô, hay một ion kim loại ngoại lai (metal ion) lẫn vào dung dịch cũng đủ để phá hủy hoàn toàn hàng nghìn tấm wafer (phiến silicon), gây thiệt hại hàng triệu đô la. Đây chính là “sân khấu” nơi van màng nhựa, đặc biệt là loại làm từ PVDF và màng PTFE, phô diễn sức mạnh.
Hệ thống phân phối hóa chất siêu tinh khiết (UHPC – Ultra-High Purity Chemicals)
Trong quá trình sản xuất chip, các tấm wafer phải trải qua vô số bước làm sạch và khắc axit (etching). Các hóa chất được sử dụng như Axit Hydrofluoric (HF), Axit Sulfuric (H2SO4), Hydrogen Peroxide (H2O2) không chỉ có tính ăn mòn cực cao mà còn phải đảm bảo độ tinh khiết tuyệt đối (thường ở mức 99.9999999%).
Giải pháp từ van màng nhựa: Nếu sử dụng van kim loại, axit sẽ ăn mòn thân van, giải phóng các ion sắt, niken, crom vào hóa chất, làm ô nhiễm phiến silicon. Van màng PVDF hoàn toàn trơ với hóa chất, không xảy ra hiện tượng thôi nhiễm vật chất (leaching), giữ cho hóa chất đạt độ tinh khiết hoàn hảo từ bồn chứa đến tận máy sản xuất.
Hệ thống Nước siêu tinh khiết (UPW – Ultra-Pure Water)
Nước siêu tinh khiết được sử dụng với khối lượng khổng lồ để rửa tấm wafer giữa các công đoạn. Nước UPW tinh khiết đến mức nó trở thành một chất “đói ion” và sẽ hòa tan, ăn mòn bất cứ thứ gì nó chạm vào, kể cả thép không gỉ.
Kiểm soát vi khuẩn và khoảng không chết (Dead-leg): Trong hệ thống UPW, rủi ro lớn nhất là sự tích tụ của vi khuẩn hoặc hạt vi mô. Các loại van khác thường có những khe hở, góc khuất (dead spaces) bên trong thân van khiến nước bị đọng lại. Van màng nhựa có thiết kế dòng chảy trơn tru, không có góc chết, loại bỏ hoàn toàn nơi trú ngụ của vi khuẩn và tạp chất.
Quá trình đánh bóng cơ hóa (CMP – Chemical Mechanical Planarization)
CMP là công đoạn làm phẳng bề mặt phiến silicon bằng cách sử dụng một hỗn hợp gọi là slurry (bùn mài mòn) bao gồm các hạt silica nano và hóa chất.
Chống mài mòn: Slurry có tính mài mòn rất cao, dễ dàng làm hỏng các vòng đệm (seal) của van bi hay van bướm, gây rò rỉ. Màng đàn hồi của van màng (như EPDM bọc PTFE) có khả năng chống chịu sự mài mòn cơ học xuất sắc. Hơn nữa, vì không có các cơ cấu đóng mở cọ xát trực tiếp vào nhau bên trong dòng chảy, van màng hoạt động cực kỳ bền bỉ trong môi trường bùn CMP.
Tìm hiểu thêm: Van màng nhựa (Diaphragm Valve): Giải pháp số 1 cho hóa chất ăn mòn và bùn sệt.

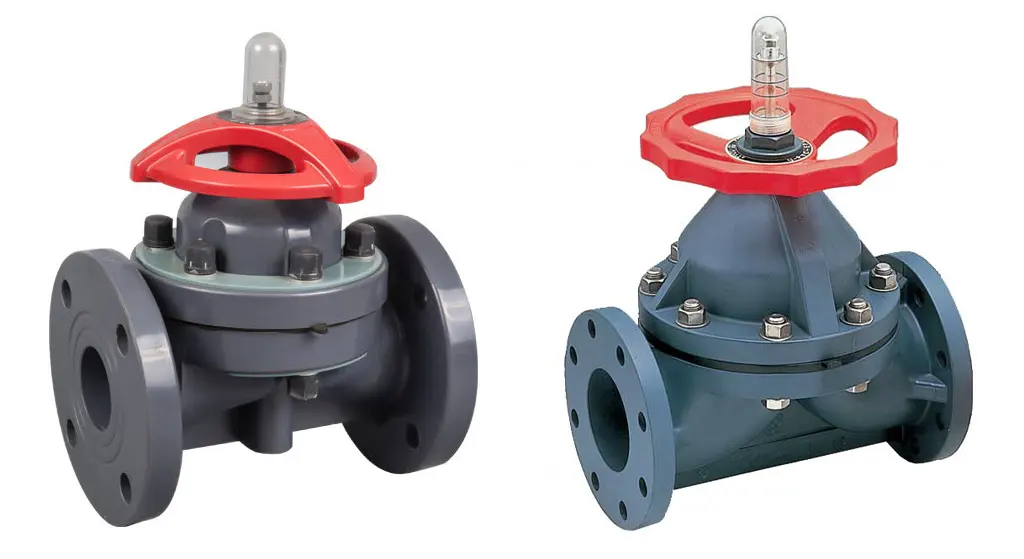

Ứng Dụng Trong Công Nghệ Mạ Điện (Electroplating)
Nếu ngành bán dẫn cần sự “tinh khiết”, thì ngành mạ điện lại cần sự “lì lợm” trước hóa chất tàn phá. Mạ điện là quá trình phủ một lớp kim loại (như kẽm, đồng, niken, crom, vàng) lên bề mặt vật liệu để chống ăn mòn hoặc trang trí. Môi trường của nhà máy mạ điện được xếp vào hàng khắc nghiệt nhất trong các ngành công nghiệp.
Kiểm soát dung dịch bể mạ (Plating Baths)
Các bể mạ chứa hỗn hợp của axit mạnh (Axit Clohydric, Axit Nitric), kiềm mạnh (Xút NaOH), các muối kim loại nặng và đôi khi là các hợp chất cực độc như Xyanua (Cyanide). Nhiệt độ trong bể mạ thường xuyên được duy trì ở mức cao (60°C – 90°C) để tăng tốc độ phản ứng.
Khả năng chống ăn mòn toàn diện: Van kim loại (ngay cả Inox 316 hay Titanium) cũng có thể bị rỗ bề mặt, han gỉ và hỏng hóc nhanh chóng trong môi trường sương mù axit và dung dịch điện phân. Van màng nhựa (như PP hoặc CPVC) giải quyết triệt để bài toán này. Chúng miễn nhiễm với sự ăn mòn điện hóa và ăn mòn hóa học, đảm bảo tuổi thọ hệ thống đường ống kéo dài nhiều năm.
Pha trộn và định lượng hóa chất phụ gia
Trong quá trình mạ, việc thêm các chất làm bóng (brighteners), chất thấm ướt hay hóa chất điều chỉnh pH phải được thực hiện với độ chính xác cao.
Điều tiết lưu lượng xuất sắc: Mặc dù van màng thường được biết đến với khả năng đóng/mở (On/Off), nhưng với thiết kế hình học đặc biệt của gờ đập tràn, chúng có thể được trang bị các bộ định vị (Positioners) khí nén để điều tiết lưu lượng dòng chảy (chức năng Throttling) một cách mượt mà và chính xác. Điều này giúp hệ thống tự động châm hóa chất vào bể mạ đúng liều lượng, giữ cho chất lượng lớp mạ luôn đồng đều.
Xử lý nước thải xi mạ
Nước thải từ ngành mạ điện chứa nồng độ kim loại nặng cực cao (Cr6+, Ni, Cu) và có độ pH biến thiên liên tục. Trước khi thải ra môi trường, dòng nước này phải qua trạm xử lý hóa lý phức tạp.
An toàn và chống rò rỉ: Tại khu vực xử lý nước thải, bùn cặn và các hóa chất keo tụ (như PAC, Polymer) thường xuyên làm nghẹt đường ống. Van màng nhựa có thiết kế cho phép dòng chảy mang theo cặn rắn lơ lửng đi qua mà không bị kẹt. Khả năng đóng kín 100% (bubble-tight) của van màng đảm bảo nước thải độc hại không bị rò rỉ ra môi trường làm việc, bảo vệ an toàn tuyệt đối cho người vận hành.

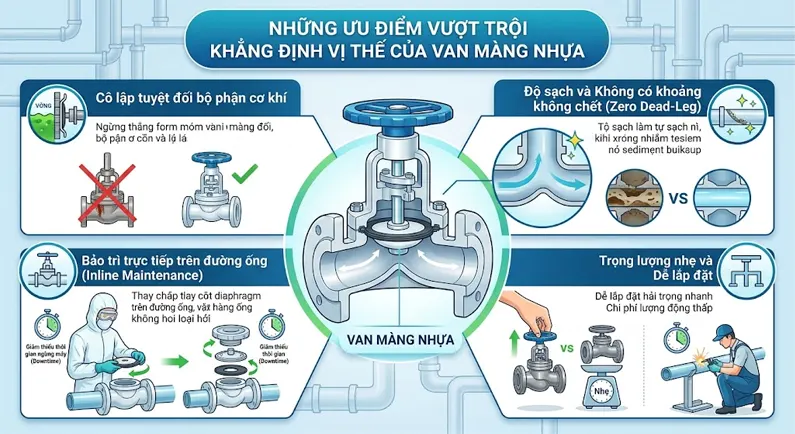

Những Ưu Điểm Vượt Trội Khẳng Định Vị Thế Của Van Màng Nhựa
Dựa trên phân tích ở hai ngành công nghiệp trên, chúng ta có thể đúc kết lại những ưu điểm khiến van màng nhựa trở thành lựa chọn tối thượng:
Cô lập tuyệt đối bộ phận cơ khí: Điểm yếu lớn nhất của van truyền thống là hóa chất ăn mòn trục van (stem) và gioăng phớt. Ở van màng, màng PTFE đã tạo ra một “bức tường” ngăn cách hóa chất với bộ truyền động. Nhờ vậy, van hiếm khi bị kẹt hay rò rỉ ra bên ngoài.
Độ sạch và Không có khoảng không chết (Zero Dead-Leg): Thiết kế tối ưu hóa hình học, không có hốc, kẹt, giúp dòng chảy tự làm sạch thân van liên tục. Không có tạp chất bị kẹt lại, loại bỏ rủi ro ô nhiễm chéo (cross-contamination).
Bảo trì trực tiếp trên đường ống (Inline Maintenance): Khi màng van bị lão hóa và cần thay thế, kỹ thuật viên không cần phải tháo toàn bộ thân van ra khỏi hệ thống ống. Họ chỉ cần vặn ốc, tháo phần nắp trên (bonnet), thay màng van mới và lắp lại. Điều này giúp giảm thiểu thời gian ngừng máy (downtime), vốn cực kỳ đắt đỏ trong cả sản xuất bán dẫn và mạ điện.
Trọng lượng nhẹ và Dễ lắp đặt: Nhựa nhẹ hơn kim loại rất nhiều. Việc vận chuyển, nâng hạ và dán nối/hàn nhiệt hệ thống đường ống, van nhựa diễn ra nhanh chóng, tiết kiệm chi phí nhân công và không đòi hỏi các hệ thống giá đỡ quá đồ sộ.
Tiêu Chí Lựa Chọn Van Màng Nhựa Chuẩn Mực
Để ứng dụng van màng nhựa mang lại hiệu quả cao nhất, các nhà thiết kế hệ thống cần tuân thủ một số quy tắc lựa chọn khắt khe:
Sự tương thích hóa học (Chemical Compatibility): Đây là yếu tố sống còn. Cần tra cứu kỹ lưỡng biểu đồ tương thích hóa học. Ví dụ: Nước siêu tinh khiết UPW bắt buộc dùng PVDF không lẫn sắc tố (Unpigmented PVDF). Với bể mạ kiềm mạnh, PP có thể là lựa chọn kinh tế và hiệu quả.
Nhiệt độ và Áp suất: Nhựa có giới hạn chịu nhiệt thấp hơn kim loại. Nhiệt độ càng cao, áp suất chịu đựng của van nhựa càng giảm (Derating). Phải tính toán kỹ nhiệt độ thực tế của dòng hóa chất để chọn đúng vật liệu (ví dụ: CPVC chịu được nhiệt độ cao hơn UPVC).
Lựa chọn màng van: Đa số các ứng dụng khắc nghiệt sẽ sử dụng màng van bằng PTFE. Tuy nhiên, PTFE khá cứng, nên thường được “đệm” thêm một lớp cao su EPDM hoặc FKM ở phía sau để tăng độ đàn hồi và lực đóng kín.
Kiểu truyền động: Trong tự động hóa nhà máy bán dẫn và mạ điện, van màng khí nén được ưa chuộng nhất vì phản ứng nhanh, an toàn (không sinh tia lửa điện trong môi trường hóa chất dễ cháy nổ) và có chế độ Fail-Safe (Tự động đóng hoặc mở bằng lò xo khi hệ thống mất khí nén/mất điện, ngăn chặn thảm họa tràn hóa chất).
Kết Luận
Van màng nhựa không chỉ đơn thuần là một thiết bị đóng mở đường ống; nó là một “vệ sĩ” bảo vệ sự tinh khiết của những siêu chip điện tử và là “tấm khiên” chống lại sự tàn phá của những hóa chất mạ điện độc hại nhất. Bằng sự kết hợp hoàn hảo giữa vật liệu polymer tiên tiến và thiết kế cơ học thông minh, van màng nhựa đã giải quyết triệt để bài toán về ăn mòn, ô nhiễm và rò rỉ mà các hệ thống kim loại bất lực.
Trong tương lai, khi công nghệ bán dẫn tiến tới các tiến trình nhỏ hơn (như 3nm, 2nm) và các tiêu chuẩn bảo vệ môi trường trong ngành mạ điện ngày càng gắt gao, vai trò của van màng nhựa cao cấp sẽ càng trở nên vững chắc và không thể thay thế trong chuỗi cung ứng công nghệ cao toàn cầu.
