Hướng dẫn thay thế màng van bị rách nhanh chóng và đúng kỹ thuật.
Màng van (diaphragm) là “trái tim” của các hệ thống van màng, đóng vai trò ngăn cách hoàn toàn lưu chất với các bộ phận cơ khí bên trên. Tuy nhiên, trong môi trường công nghiệp khắc nghiệt, việc màng van bị rách, ăn mòn hay biến dạng là rủi ro không thể tránh khỏi. Bài viết này sẽ cung cấp một góc nhìn chuyên sâu, mang tính báo chí kỹ thuật, hướng dẫn chi tiết quy trình thay thế màng van bị rách một cách nhanh chóng, an toàn và đảm bảo tiêu chuẩn vận hành.

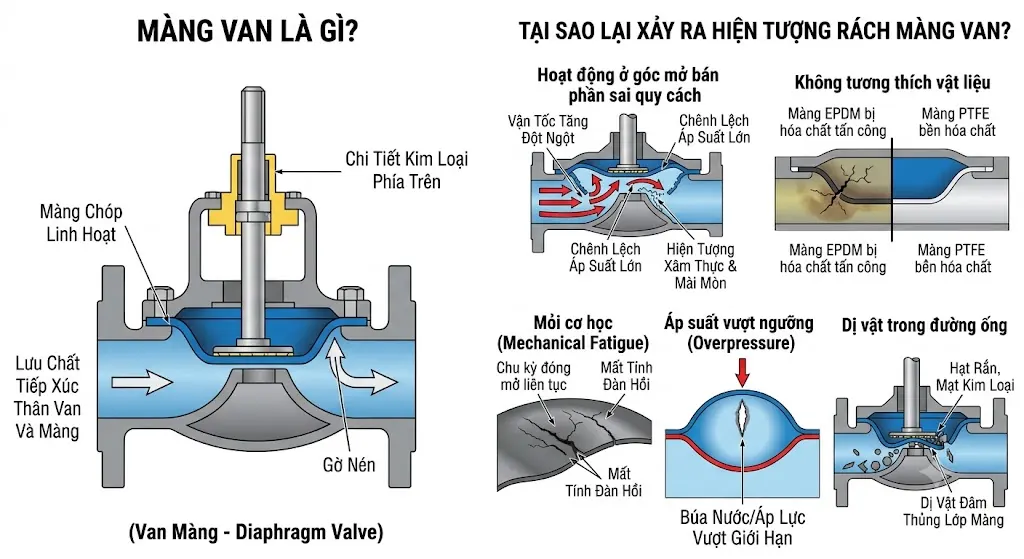

Màng Van Là Gì Và Tại Sao Lại Xảy Ra Hiện Tượng Rách Màng Van?
Van màng (Diaphragm Valve) hoạt động dựa trên nguyên lý sử dụng một màng chóp linh hoạt (thường làm từ cao su, nhựa đàn hồi hoặc PTFE) để đóng/mở và điều tiết dòng chảy. Nhờ cấu tạo đặc biệt, lưu chất chỉ tiếp xúc với thân van và mặt dưới của màng van, giúp bảo vệ các chi tiết kim loại phía trên khỏi sự ăn mòn.
Tuy nhiên, màng van cũng là bộ phận chịu nhiều áp lực vật lý và hóa học nhất. Dưới đây là những nguyên nhân cốt lõi dẫn đến tình trạng rách hoặc hỏng màng van:
Hoạt động ở góc mở bán phần sai quy cách: Việc sử dụng van màng để điều tiết lưu lượng (tiết lưu) liên tục ở các góc mở bán phần sẽ kích hoạt một chuỗi các phản ứng vật lý bất lợi bên trong thân van. Vận tốc dòng chảy tăng đột ngột qua khe hẹp tạo ra sự chênh lệch áp suất lớn, dẫn đến hiện tượng xâm thực (cavitation) và mài mòn cơ học, làm rách màng van nhanh chóng.
Không tương thích vật liệu: Sự sai lệch trong việc chọn vật liệu màng van (như dùng màng EPDM cho hóa chất có tính oxy hóa mạnh thay vì màng PTFE) sẽ khiến màng bị trương nở, giòn và nứt vỡ.
Mỏi cơ học (Mechanical Fatigue): Chu kỳ đóng mở liên tục qua hàng ngàn lần vận hành khiến vật liệu mất đi tính đàn hồi.
Áp suất vượt ngưỡng (Overpressure): Áp lực dòng chảy hoặc hiện tượng búa nước (water hammer) tạo ra lực tác động tức thời vượt quá giới hạn chịu tải của màng.
Dị vật trong đường ống: Các hạt rắn, mạt kim loại hoặc cặn bẩn kẹt lại ở gờ nén (weir) khi van đóng sẽ đâm thủng lớp màng.
Tìm hiểu thêm: Van màng nhựa (Diaphragm Valve): Giải pháp số 1 cho hóa chất ăn mòn và bùn sệt.

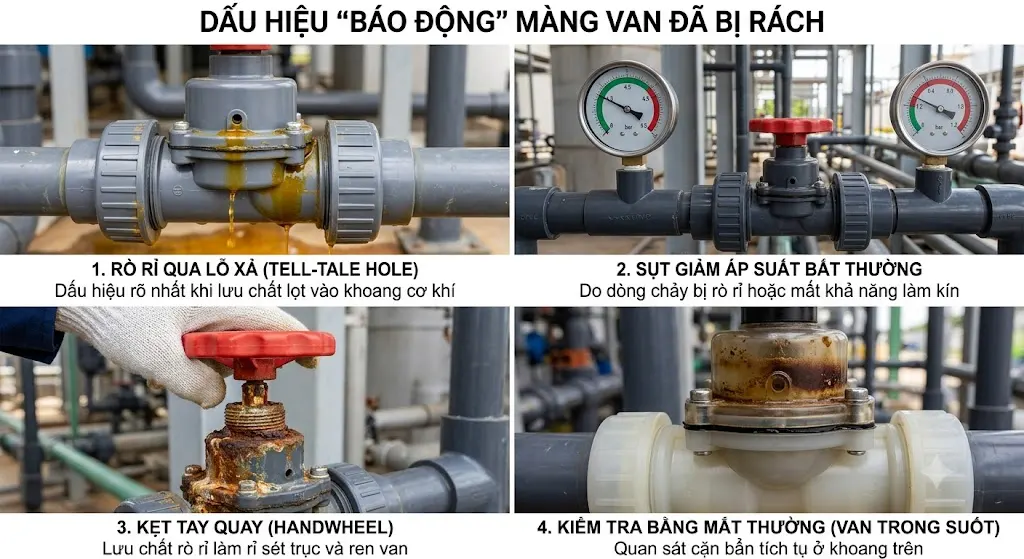

Dấu Hiệu “Báo Động” Màng Van Đã Bị Rách
Việc nhận biết sớm sự cố rách màng van giúp ngăn chặn thảm họa rò rỉ hóa chất và bảo vệ toàn bộ hệ thống đường ống (đặc biệt là các hệ thống ống nhựa uPVC, cPVC, PPH hay PVDF có chi phí đầu tư cao). Hãy chú ý đến các dấu hiệu sau:
Rò rỉ lưu chất qua lỗ xả (Tell-tale hole): Hầu hết các nắp van màng (bonnet) đều có một lỗ nhỏ. Nếu bạn thấy nước, hóa chất hoặc khí xì ra từ lỗ này, đó là bằng chứng rõ ràng nhất cho thấy màng van đã thủng và lưu chất đã xâm nhập vào khoang cơ khí.
Sụt giảm áp suất bất thường: Áp suất đầu ra sụt giảm không rõ nguyên nhân có thể do dòng chảy bị rò rỉ hoặc màng van mất khả năng làm kín.
Kẹt tay quay (Handwheel): Lưu chất rò rỉ lên trên làm rỉ sét, ăn mòn trục van (stem) và cụm ren, khiến việc đóng/mở van trở nên nặng nề hoặc kẹt cứng.
Kiểm tra bằng mắt thường: Đối với các van màng nhựa trong suốt, có thể quan sát thấy sự biến màu hoặc cặn bẩn tích tụ ở khoang trên của van.
Tìm hiểu thêm: Màng van PTFE, EPDM, FPM: Cách chọn vật liệu màng cho từng loại axit.

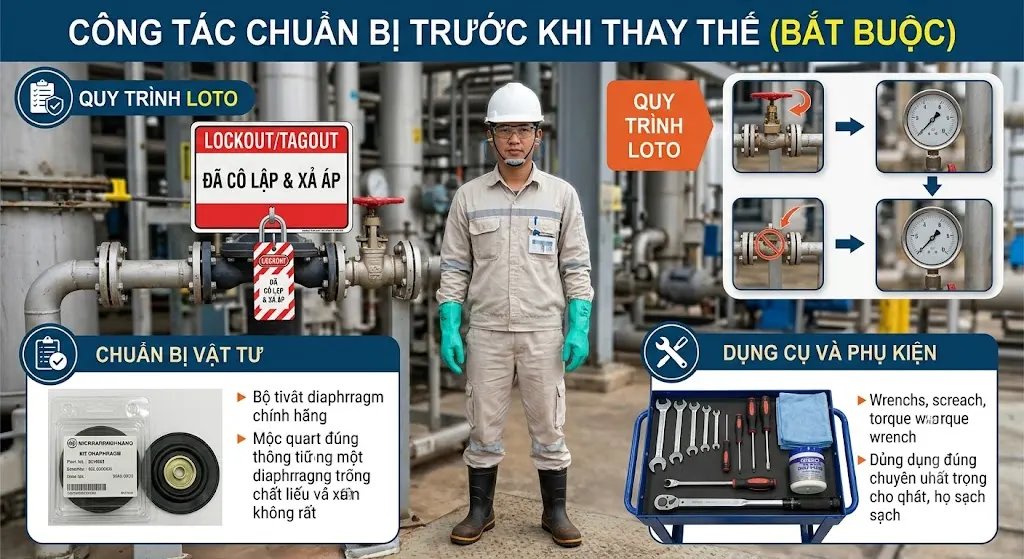

Công Tác Chuẩn Bị Trước Khi Thay Thế (Bắt Buộc)
Trong môi trường công nghiệp, an toàn là yếu tố tiên quyết. Tuyệt đối không tiến hành tháo lắp van khi hệ thống vẫn đang mang áp hoặc chứa lưu chất độc hại.
Đảm Bảo An Toàn (Quy trình LOTO – Lockout/Tagout)
Cô lập hệ thống: Đóng các van chặn (isolation valves) ở cả hai phía thượng nguồn và hạ nguồn của chiếc van cần sửa chữa.
Xả áp và xả đáy: Xả hoàn toàn áp suất và xả sạch lưu chất còn tồn đọng trong đoạn ống bị cô lập. Đối với hóa chất độc hại, phải tiến hành xả rửa (flushing) bằng nước hoặc dung dịch trung hòa.
Trang bị bảo hộ (PPE): Mang kính an toàn, găng tay chống hóa chất, mặt nạ phòng độc và quần áo bảo hộ tùy theo loại lưu chất trong đường ống.
Chuẩn Bị Vật Tư Và Dụng Cụ
Màng van thay thế chính hãng: Phải đảm bảo màng mới trùng khớp 100% về kích thước, mã phụ tùng và chất liệu với màng cũ (hoặc là bản nâng cấp phù hợp với lưu chất).
Dụng cụ cơ khí: Cờ lê, mỏ lết, lục giác (tùy thuộc vào loại bu lông trên nắp van), tua vít.
Vật tư phụ: Mỡ bôi trơn chuyên dụng (phải tương thích với vật liệu màng và thân van, ví dụ không dùng mỡ gốc dầu mỏ cho màng cao su EPDM), giẻ lau sạch.

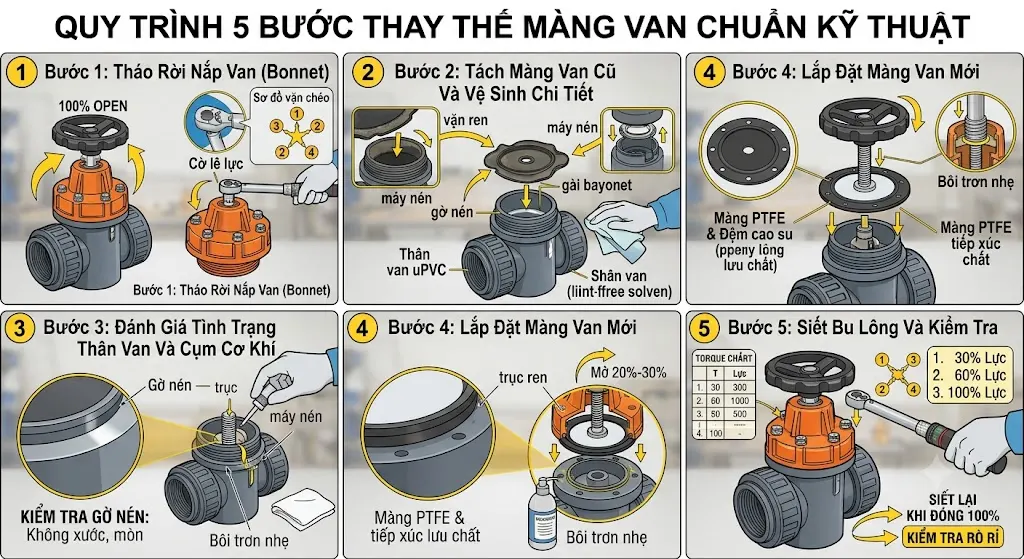

Quy Trình 5 Bước Thay Thế Màng Van Chuẩn Kỹ Thuật
Đây là trọng tâm của bài viết, hướng dẫn từng thao tác chi tiết nhằm loại bỏ hoàn toàn rủi ro lắp đặt sai dẫn đến rò rỉ ngay trong lần chạy thử đầu tiên.
Bước 1: Tháo Rời Nắp Van (Bonnet)
- Chuyển van về trạng thái mở hoàn toàn (100% Open). Việc này giúp rút màng van lên cao nhất, giải phóng lực nén của màng lên thân van, giúp việc tháo bu lông dễ dàng hơn và không làm hỏng ren.
- Dùng cờ lê hoặc lục giác tháo các bu lông liên kết nắp van và thân van. Lưu ý: Nới lỏng bu lông theo quy tắc vặn chéo (ngôi sao) để xả lực đều, tránh làm vênh nắp van.
- Cẩn thận nhấc toàn bộ cụm nắp van (bao gồm tay quay, trục van, máy nén và màng van) ra khỏi thân van.
Bước 2: Tách Màng Van Cũ Và Vệ Sinh Chi Tiết
- Đối với màng kết nối ren: Giữ chặt máy nén (compressor) và vặn màng van ngược chiều kim đồng hồ để tháo ra khỏi trục.
- Đối với màng gài (Bayonet) hoặc màng xỏ ngón: Xoay màng một góc 90 độ hoặc kéo nhẹ để gỡ màng ra khỏi ngàm giữ của máy nén.
- Sử dụng giẻ sạch và dung môi phù hợp để vệ sinh thân van, đặc biệt là khu vực gờ nén (weir) và rãnh chứa màng van. Đây là bước sống còn; chỉ một hạt cát nhỏ còn sót lại trên bề mặt uPVC hay PVDF cũng sẽ tạo ra khe hở gây rò rỉ sau khi lắp ráp.
Bước 3: Đánh Giá Tình Trạng Thân Van Và Cụm Cơ Khí
- Kiểm tra gờ nén (weir) của thân van. Với các hệ thống van bướm hoặc van màng làm từ vật liệu nhựa (PPH, uPVC, cPVC), cần soi kỹ xem có vết xước sâu, mòn lõm do dòng chảy xiết hay không. Nếu thân van đã bị ăn mòn quá mức, việc thay màng mới sẽ không có tác dụng, bạn cần thay thế toàn bộ thân van.
- Kiểm tra trục ren và bôi trơn nhẹ cụm cơ khí bên trong nắp van (không bôi trơn bề mặt màng van tiếp xúc với lưu chất).
Bước 4: Lắp Đặt Màng Van Mới
- Gắn màng van mới vào cụm máy nén/trục van theo đúng cơ cấu cơ khí ban đầu (vặn ren hoặc gài ngàm).
- Chỉnh hướng (Alignment): Đây là thao tác tối quan trọng. Nếu là màng PTFE (thường đi kèm một màng đệm cao su – backing cushion), phải đảm bảo màng PTFE nằm dưới, tiếp xúc với lưu chất, màng cao su nằm trên. Các lỗ xỏ bu lông trên màng van phải được căn chỉnh thẳng hàng tuyệt đối với các lỗ trên nắp van.
- Quay tay quay để đưa van về trạng thái mở khoảng 20% – 30%. Trạng thái này giúp màng van ở tư thế tự nhiên nhất, không bị kéo căng quá mức, chuẩn bị cho việc ép vào thân van.
Bước 5: Siết Bu Lông Và Kiểm Tra
- Đặt cụm nắp van đã gắn màng lên trên thân van. Đảm bảo các lỗ bu lông khớp nhau hoàn toàn.
- Lắp bu lông và dùng tay vặn các đai ốc cho đến khi vừa chạm mặt nắp.
- Siết bu lông bằng cờ lê lực (Torque Wrench): Đây là bí quyết của các chuyên gia. Siết bu lông theo sơ đồ chéo (cross-pattern) thành nhiều giai đoạn:
- Vòng 1: Siết tất cả các bu lông với lực khoảng 30% mô-men xoắn tiêu chuẩn.
- Vòng 2: Siết lên 60% lực.
- Vòng 3: Siết đạt 100% lực theo khuyến cáo của nhà sản xuất (mỗi size van và vật liệu thân van nhựa/kim loại sẽ có bảng lực siết riêng).
Đóng van hoàn toàn (100% Close) và siết lại bu lông một lần nữa để bù trừ độ lún của vật liệu đàn hồi.
Tìm hiểu thêm: So sánh Van màng kiểu Weir (Cầu) và Straight-through (Thẳng): Chọn loại nào?
Chạy Thử Và Những Lưu Ý Vàng Để Tối Ưu Tuổi Thọ Van Màng
Sau khi hoàn tất việc lắp ráp, hệ thống cần được chạy thử nghiệm cẩn thận trước khi đưa vào vận hành chính thức.
Quy Trình Chạy Thử (Commissioning)
- Đảm bảo van đang ở vị trí Mở.
- Mở từ từ các van chặn để nạp lưu chất và áp suất vào hệ thống. Tránh mở van đột ngột gây ra búa nước phá hủy hệ thống đường ống.
- Quan sát kỹ khu vực mặt bích giữa thân và nắp van.
- Thực hiện thao tác đóng/mở van hoàn toàn 3 – 5 lần. Kiểm tra lực vặn của tay quay xem có êm ái hay không.
- Kiểm tra độ kín khít khi van đóng hoàn toàn: Không có lưu chất rò rỉ qua gờ nén (weir) và không xì áp qua lỗ cảnh báo trên nắp van.
Kinh Nghiệm Kéo Dài Tuổi Thọ Màng Van
Để tránh việc phải thay thế màng van liên tục, kỹ thuật viên bảo trì cần lưu ý:
Không siết quá lực (Over-tightening): Thói quen siết tay quay thật mạnh khi van đã đóng kín là nguyên nhân hàng đầu làm rách màng van ở khu vực gờ nén. Chỉ siết đủ lực để ngừng dòng chảy.
Lựa chọn đúng vật liệu từ đầu: Trong các môi trường hóa chất phức tạp, hãy cân nhắc kỹ giữa các dòng van thân nhựa (uPVC, PPH, PVDF) kết hợp với màng PTFE (lót đệm FPM/Viton) để đạt hiệu quả chống ăn mòn tối đa.
Kiểm tra và siết lại (Re-torquing): Sau khoảng 24 giờ vận hành đầu tiên, do tác động của nhiệt độ và áp suất, màng van có thể bị lún (relaxation). Cần tiến hành kiểm tra và siết lại các bu lông nắp van theo đúng lực mô-men xoắn quy định.
Định nghĩa lại vai trò của van: Nếu dây chuyền của bạn thường xuyên phải điều tiết lưu lượng chi tiết, hãy thay thế van màng bằng các dòng van chuyên dụng cho việc tiết lưu (như van cầu – globe valve hoặc van điều khiển tự động) để tránh tình trạng ép van màng phải hoạt động ở góc mở bán phần bất lợi.
