Màng van PTFE, EPDM, FPM: Cách chọn vật liệu màng cho từng loại axit.
Trong các hệ thống đường ống công nghiệp, đặc biệt là tại các nhà máy hóa chất, xử lý nước thải, dược phẩm và thực phẩm, van màng (Diaphragm Valve) đóng vai trò như một “người gác cổng” tối quan trọng. Khác với các loại van khác, van màng sử dụng một lớp màng đàn hồi để đóng/mở và cách ly hoàn toàn lưu chất khỏi các bộ phận cơ khí của van. Điều này khiến màng van trở thành chi tiết duy nhất tiếp xúc trực tiếp với môi chất.
Khi môi chất là các loại axit ăn mòn, việc lựa chọn sai vật liệu màng van không chỉ dẫn đến hỏng hóc thiết bị, dừng máy (downtime) mà còn gây rò rỉ hóa chất, đe dọa nghiêm trọng đến an toàn lao động và môi trường. Trong bài viết chuyên sâu này, chúng ta sẽ phân tích chi tiết ba loại vật liệu màng van phổ biến nhất: PTFE, EPDM, FPM và cách lựa chọn chính xác cho từng loại axit cụ thể.

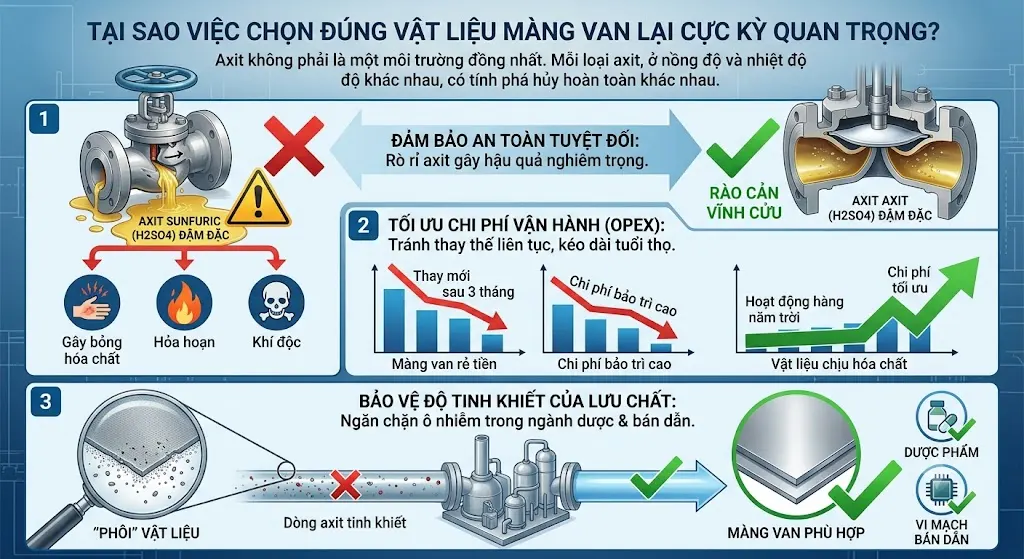

Tại Sao Việc Chọn Đúng Vật Liệu Màng Van Lại Cực Kỳ Quan Trọng?
Axit không phải là một môi trường đồng nhất. Mỗi loại axit (vô cơ, hữu cơ), ở những nồng độ và nhiệt độ khác nhau, sẽ có tính chất phá hủy vật liệu hoàn toàn khác nhau. Việc chọn đúng màng van mang lại những lợi ích cốt lõi:
Đảm bảo an toàn tuyệt đối: Rò rỉ axit cường độ cao (như Axit Sunfuric hay Axit Nitric) có thể gây bỏng hóa chất, hỏa hoạn hoặc sinh ra khí độc. Lớp màng phù hợp sẽ tạo ra rào cản vĩnh cửu.
Tối ưu chi phí vận hành (OPEX): Màng van rẻ tiền nhưng không chịu được hóa chất sẽ phải thay thế liên tục. Trái lại, đầu tư đúng vật liệu từ đầu giúp kéo dài tuổi thọ cụm van lên hàng năm trời.
Bảo vệ độ tinh khiết của lưu chất: Trong ngành dược phẩm hoặc vi mạch bán dẫn, màng van không được phép “phôi” vật liệu hoặc tạo ra các phản ứng phụ làm ô nhiễm dòng axit tinh khiết.
Tìm hiểu thêm: Van màng nhựa (Diaphragm Valve): Giải pháp số 1 cho hóa chất ăn mòn và bùn sệt.

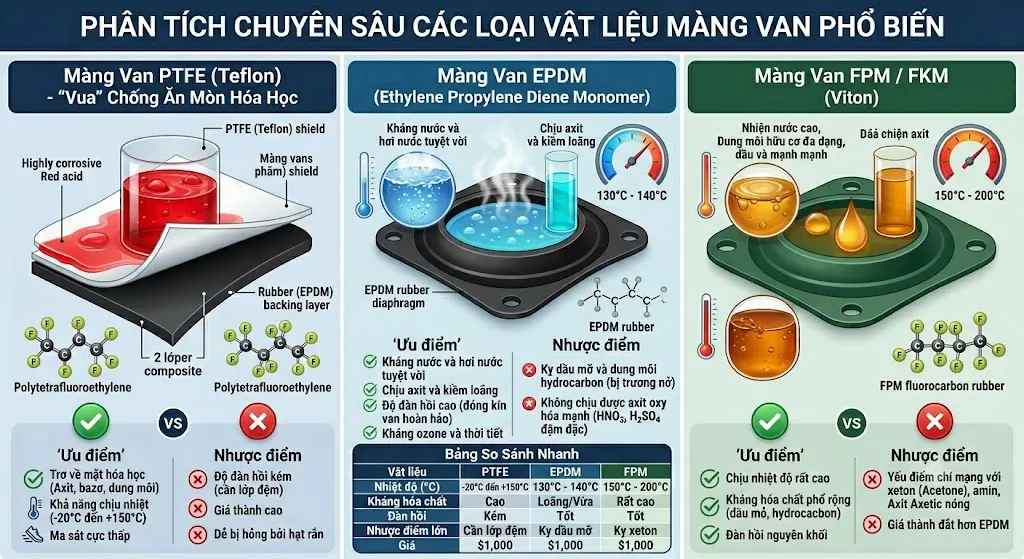

Phân Tích Chuyên Sâu Các Loại Vật Liệu Màng Van Phổ Biến
Để chọn đúng, trước tiên chúng ta cần hiểu rõ “tính cách” và cấu trúc hóa học của từng loại vật liệu: PTFE, EPDM và FPM.
Màng Van PTFE (Teflon) – “Vua” Chống Ăn Mòn Hóa Học
PTFE (Polytetrafluoroethylene), thường được biết đến với tên thương mại là Teflon, là một loại polymer fluorocarbon. Cấu trúc liên kết Carbon-Flo của PTFE là một trong những liên kết hóa học mạnh nhất trong tự nhiên.
Ưu điểm:
Trơ về mặt hóa học: Gần như không phản ứng với bất kỳ loại axit, bazơ hay dung môi nào (trừ một số kim loại kiềm nóng chảy và khí Flo ở nhiệt độ cao).
Khả năng chịu nhiệt tốt: Có thể hoạt động ổn định ở dải nhiệt độ từ -20°C đến +150°C (tùy thuộc vào thiết kế thân van).
Ma sát cực thấp: Bề mặt trơn láng giúp chống bám dính, chống tích tụ cặn bẩn trong quá trình vận chuyển lưu chất.
Nhược điểm:
Độ đàn hồi kém: PTFE là nhựa cứng, không phải cao su. Để hoạt động như một màng van uốn dẻo, màng PTFE thường được thiết kế thành một lớp mỏng (shield) và phải có một lớp đệm cao su (thường là EPDM hoặc FPM) ở phía sau để tạo lực đàn hồi đóng van (cấu trúc màng 2 lớp).
Giá thành cao: Chi phí đầu tư ban đầu cao hơn so với màng cao su nguyên khối.
Dễ bị hỏng bởi hạt rắn: Không phù hợp cho các dòng lưu chất có chứa nhiều hạt rắn mài mòn cao (slurry), vì hạt rắn có thể làm xước hoặc thủng lớp PTFE mỏng.
Màng Van EPDM (Ethylene Propylene Diene Monomer)
EPDM là một loại cao su tổng hợp có độ bền cơ học và tính đàn hồi xuất sắc. Đây là vật liệu màng van được sử dụng rộng rãi nhất trong xử lý nước và các ứng dụng hóa chất nhẹ.
Ưu điểm:
Kháng nước và hơi nước tuyệt vời: EPDM là lựa chọn số một cho nước nóng, hơi nước bão hòa (lên đến khoảng 130°C – 140°C).
Chịu được axit và kiềm loãng: Hoạt động rất tốt với các loại axit không có tính oxy hóa mạnh ở nồng độ loãng hoặc trung bình.
Độ đàn hồi cao: Cho phép đóng kín van hoàn hảo ngay cả khi lưu chất có lẫn một ít cặn bẩn, chịu được số lần chu kỳ đóng/mở (cycle life) rất lớn.
Kháng ozone và thời tiết: Không bị lão hóa nhanh khi lắp đặt ngoài trời.
Nhược điểm:
Kỵ dầu mỡ và dung môi hydrocarbon: EPDM sẽ bị trương nở và phá hủy nhanh chóng nếu tiếp xúc với dầu mỏ, xăng, hóa chất gốc hydrocacbon.
Không chịu được axit oxy hóa mạnh: Sẽ bị cháy hoặc mủn khi gặp Axit Nitric (HNO3) đậm đặc hoặc Axit Sunfuric (H2SO4) đậm đặc.
Màng Van FPM / FKM (Viton)
FPM (theo tiêu chuẩn DIN/ISO) hay FKM (theo tiêu chuẩn ASTM), được biết đến rộng rãi với tên thương mại Viton (của Chemours), là một loại cao su fluorocarbon. Nó kết hợp được tính đàn hồi của cao su và khả năng chịu hóa chất, chịu nhiệt của họ fluoro.
Ưu điểm:
Chịu nhiệt độ rất cao: Có thể hoạt động liên tục ở nhiệt độ lên tới 150°C – 200°C.
Kháng hóa chất phổ rộng: Chống chịu rất tốt với các loại dầu mỏ, hydrocacbon, dung môi hữu cơ và nhiều loại axit mạnh (tốt hơn EPDM rất nhiều).
Đàn hồi nguyên khối: Không cần màng đệm như PTFE, giúp thiết kế van đơn giản hơn.
Nhược điểm:
Yếu điểm chí mạng với xeton và một số axit hữu cơ: FPM sẽ bị phá hủy nghiêm trọng bởi các dung môi xeton (như Acetone), Amin, và đặc biệt là Axit Axetic nóng.
Giá thành: Thường đắt hơn EPDM.

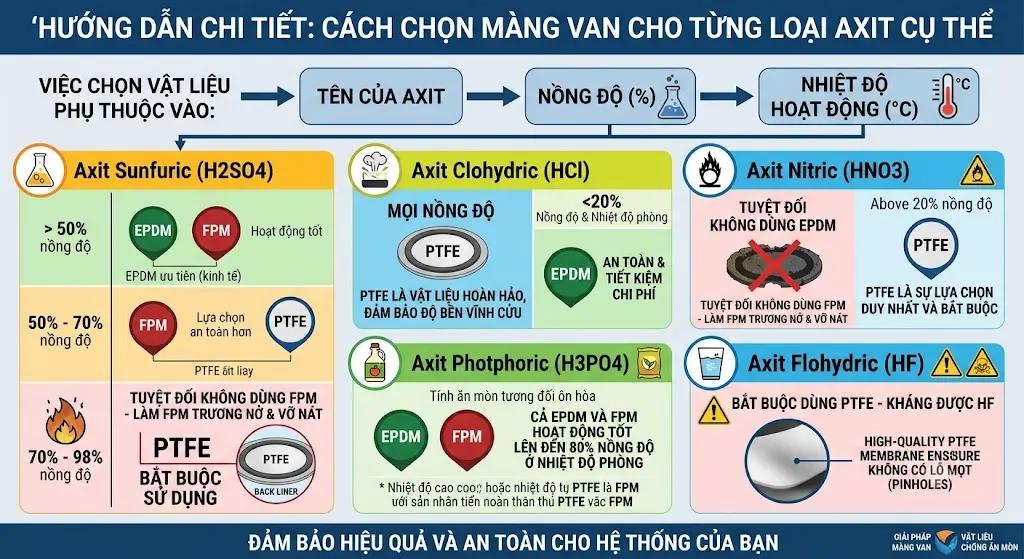

Hướng Dẫn Chi Tiết: Cách Chọn Màng Van Cho Từng Loại Axit Cụ Thể
Việc chọn vật liệu không chỉ phụ thuộc vào tên của axit, mà còn bị chi phối mạnh mẽ bởi Nồng độ (%) và Nhiệt độ hoạt động (°C). Dưới đây là hướng dẫn cho các loại axit công nghiệp phổ biến nhất.
Axit Sunfuric (H2SO4)
Axit Sunfuric là hóa chất công nghiệp được sử dụng nhiều nhất trên thế giới, nhưng nó có tính chất hoàn toàn khác nhau ở các nồng độ khác nhau.
Axit loãng (Dưới 50%): Ở nhiệt độ phòng, cả EPDM và FPM đều có thể hoạt động tốt. EPDM thường được ưu tiên hơn do tính kinh tế.
Axit trung bình (50% – 70%): EPDM bắt đầu tới giới hạn. FPM là lựa chọn an toàn hơn cho màng cao su, hoặc bắt đầu chuyển sang dùng PTFE.
Axit đậm đặc (70% – 98%): Ở nồng độ này, H2SO4 có tính háo nước và oxy hóa cực mạnh. Nó sẽ nung cháy EPDM và làm lão hóa FPM nhanh chóng. Bắt buộc phải sử dụng màng PTFE (với lớp lót FPM hoặc EPDM phía sau).
Axit Clohydric (HCl)
Khác với H2SO4, HCl không phải là axit oxy hóa mạnh nhưng lại có tính ăn mòn kim loại cực cao và bay hơi nhanh.
Mọi nồng độ (lên đến 37% – mức bão hòa): PTFE là vật liệu hoàn hảo nhất, đảm bảo độ bền vĩnh cửu.
Nồng độ thấp (<20%) & Nhiệt độ phòng: EPDM hoàn toàn có thể xử lý được HCl loãng một cách an toàn và tiết kiệm chi phí.
Lưu ý: FPM cũng chịu được HCl, nhưng thường ít được dùng hơn EPDM cho HCl loãng vì lý do chi phí, trừ khi nhiệt độ hệ thống cao hơn mức EPDM có thể chịu đựng.
Axit Nitric (HNO3)
Axit Nitric là một chất oxy hóa cực mạnh, khả năng phá hủy vật liệu hữu cơ (như cao su) rất tàn khốc.
Nồng độ loãng (<20%): FPM có thể hoạt động tạm ổn ở nhiệt độ thấp. Tuyệt đối KHÔNG dùng EPDM vì EPDM sẽ bị phân hủy ngay lập tức.
Nồng độ cao (>20%): PTFE là sự lựa chọn duy nhất và bắt buộc. Bất kỳ loại cao su nào tiếp xúc trực tiếp với HNO3 đậm đặc đều sẽ bị oxy hóa, trương nở và đứt gãy.
Axit Axetic (CH3COOH)
Axit Axetic (thành phần chính của giấm, dùng nhiều trong thực phẩm và dệt nhuộm) là một axit hữu cơ. Đây là trường hợp thường gây ra sai lầm lớn nhất cho các kỹ sư bảo trì.
Sự thật bất ngờ: Nhiều người nghĩ FPM là cao cấp nên dùng cho mọi axit. Tuy nhiên, Axit Axetic lại làm FPM trương nở cực mạnh và vỡ nát. Tuyệt đối không dùng FPM.
Lựa chọn đúng: EPDM lại có khả năng kháng Axit Axetic rất xuất sắc ở các nồng độ thông thường.
Axit Axetic băng (nồng độ gần 100%) hoặc nhiệt độ cao: Chuyển sang sử dụng PTFE để đảm bảo an toàn tuyệt đối.
Axit Photphoric (H3PO4)
Thường được sử dụng trong ngành phân bón và sản xuất thực phẩm (nước giải khát).
- Tính ăn mòn của H3PO4 tương đối ôn hòa so với H2SO4 hay HNO3.
- Cả EPDM và FPM đều hoạt động rất tốt với axit này ở nồng độ lên đến 80% ở nhiệt độ phòng.
- Nếu nhiệt độ tăng cao (trên 80°C), PTFE hoặc FPM sẽ được ưu tiên hơn.
Axit Flohydric (HF)
Được sử dụng trong khắc kính, làm sạch kim loại, sản xuất bán dẫn. HF cực kỳ độc và có khả năng ăn mòn cả thủy tinh.
Bắt buộc dùng PTFE: PTFE là một trong số rất ít vật liệu trên thế giới có thể kháng được HF. Lớp màng PTFE phải đảm bảo chất lượng cao nhất, không có lỗ mọt (pinholes) để tránh hóa chất rò rỉ phá hủy lớp đệm phía sau.

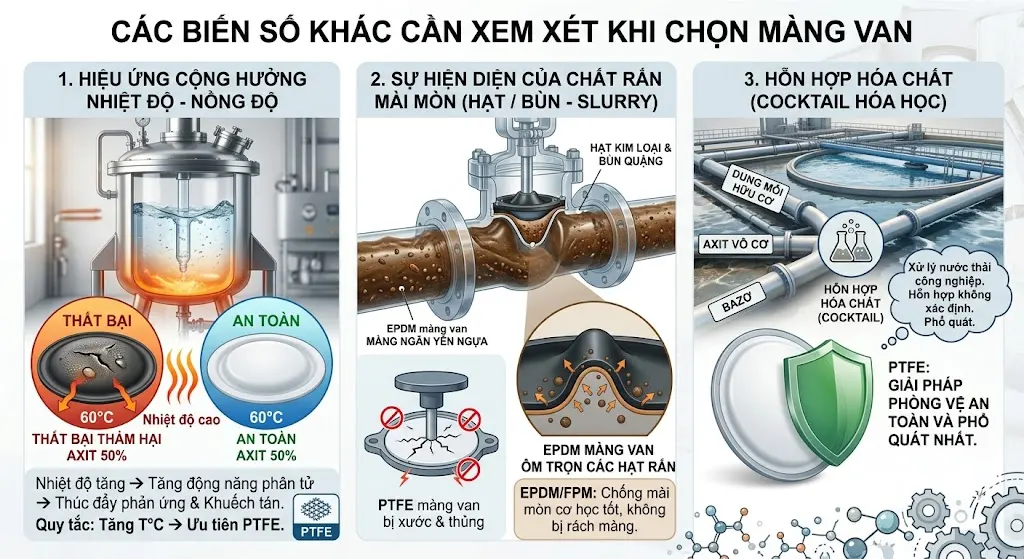

Các Biến Số Khác Cần Xem Xét Khi Chọn Màng Van
Để ra quyết định cuối cùng, ngoài việc tra cứu bảng tương thích hóa học, bạn phải đánh giá hệ thống dựa trên 3 yếu tố sau:
Hiệu ứng cộng hưởng Nhiệt độ – Nồng độ:
Một vật liệu có thể chịu được axit nồng độ 50% ở 25°C, nhưng sẽ thất bại thảm hại ở 60°C. Nhiệt độ làm tăng động năng của các phân tử, thúc đẩy quá trình phản ứng hóa học và khuếch tán thẩm thấu vào cấu trúc polymer của màng van. Quy tắc ngón tay cái: Khi nhiệt độ tăng, hãy luôn có xu hướng nâng cấp lên PTFE.
Sự hiện diện của chất rắn mài mòn (Hạt / Bùn – Slurry):
Như đã đề cập, màng PTFE chống ăn mòn hóa học vô địch, nhưng lại kém trong việc chống mài mòn cơ học. Nếu lưu chất là axit nhưng có lẫn cặn kim loại, bùn quặng (ví dụ trong khai khoáng), màng PTFE sẽ bị xước và thủng. Trong trường hợp này, các loại cao su đàn hồi như EPDM hoặc FPM, có thiết kế thân van dạng Weir (có yên ngựa) sẽ ôm trọn các hạt rắn mà không bị rách màng.
Hỗn hợp hóa chất (Cocktail hóa học):
Trong thực tế xử lý nước thải công nghiệp, lưu chất không chỉ có một loại axit mà là sự pha trộn của nhiều hóa chất, đôi khi lẫn lộn cả dung môi hữu cơ và axit vô cơ. Trong trường hợp “hỗn hợp không xác định” này, PTFE luôn là giải pháp phòng vệ an toàn và phổ quát nhất.
Bảng Tóm Tắt Lựa Chọn Màng Van Nhanh (Quick Reference Guide)
Dưới đây là bảng tổng hợp giúp bạn tra cứu nhanh khả năng tương thích của màng van (ở điều kiện nhiệt độ môi trường, đối với các loại hóa chất phổ biến):
| Loại Vật Liệu | Khả Năng Chịu Axit Tuyệt Vời | Cần Thận Trọng (Tùy Nồng Độ/Nhiệt Độ) | TUYỆT ĐỐI KHÔNG SỬ DỤNG | Nhiệt Độ Hoạt Động Khuyến Cáo |
| PTFE | Hầu hết mọi loại axit (H2SO4, HNO3, HCl, HF…) ở mọi nồng độ | Các ứng dụng có bùn cát mài mòn cao | Khí Flo lỏng, Kim loại kiềm nóng chảy | -20°C đến +150°C |
| EPDM | Axit Axetic, HCl loãng, H3PO4, Axit hữu cơ nhẹ | H2SO4 trung bình | HNO3 (Axit Nitric), H2SO4 đậm đặc, Dầu mỏ, Dung môi | -30°C đến +130°C |
| FPM / FKM | H2SO4 loãng/trung bình, HCl, Dầu mỏ, Hydrocacbon | HNO3 loãng, HF | Axit Axetic, Xeton (Acetone), Amin, Hơi nước bão hòa | -10°C đến +150°C |
(Lưu ý: Bảng trên mang tính chất tham khảo tổng quan. Trong các ứng dụng thực tế với áp suất và nhiệt độ tới hạn, cần tham khảo biểu đồ kháng hóa chất chi tiết của nhà sản xuất van).
Dấu Hiệu Nhận Biết Màng Van Đã Bị Hỏng Do Sai Hóa Chất
Làm sao để biết màng van hiện tại của bạn đang bị ứng dụng sai vật liệu? Hãy kiểm tra màng van trong các đợt bảo trì định kỳ. Đây là những dấu hiệu nhận biết trực quan:
Màng bị trương nở, phồng rộp (Swelling): Thường xảy ra khi dùng EPDM cho dung môi hydrocacbon, hoặc dùng FPM cho Axit Axetic. Màng sẽ to ra, mất form dáng và không thể đóng kín van.
Màng bị nứt nẻ, giòn gãy (Embrittlement): Dấu hiệu của sự oxy hóa hoặc quá nhiệt. EPDM tiếp xúc với Axit Sunfuric đậm đặc sẽ khô cứng lại, bề mặt nứt chân chim và cuối cùng là vỡ vụn.
Màng bị ăn mòn bề mặt, mềm nhũn: Hóa chất đã phá vỡ hoàn toàn các liên kết chéo (cross-link) của cao su, biến lớp màng thành một khối dính như kẹo cao su.
Màng PTFE bị biến dạng vĩnh viễn (Cold Flow): PTFE khi bị ép với áp lực lớn ở nhiệt độ cao có thể bị mất hình dạng ban đầu nếu thiết kế đệm cao su phía sau không đạt chuẩn.
