So sánh Van màng kiểu Weir (Cầu) và Straight-through (Thẳng): Chọn loại nào?

Trong thiết kế và vận hành hệ thống đường ống công nghiệp, việc kiểm soát và điều tiết chất lưu luôn đòi hỏi sự chính xác và độ tin cậy cao. Van màng (Diaphragm Valve) từ lâu đã trở thành một giải pháp tiêu chuẩn, đặc biệt trong các môi trường khắc nghiệt, hóa chất ăn mòn, hoặc lưu chất có lẫn hạt rắn. Tuy nhiên, một trong những quyết định kỹ thuật quan trọng nhất mà các kỹ sư phải đối mặt là: Nên chọn van màng kiểu Weir (dạng Cầu) hay Straight-through (dạng Thẳng)?

Bài viết chuyên sâu này sẽ phân tích chi tiết cấu tạo, nguyên lý hoạt động, chuỗi phản ứng vật lý bên trong thân van, và cung cấp hệ quy chiếu để bạn đưa ra lựa chọn chính xác nhất cho hệ thống của mình.

Tổng quan kỹ thuật về Van màng (Diaphragm Valve)

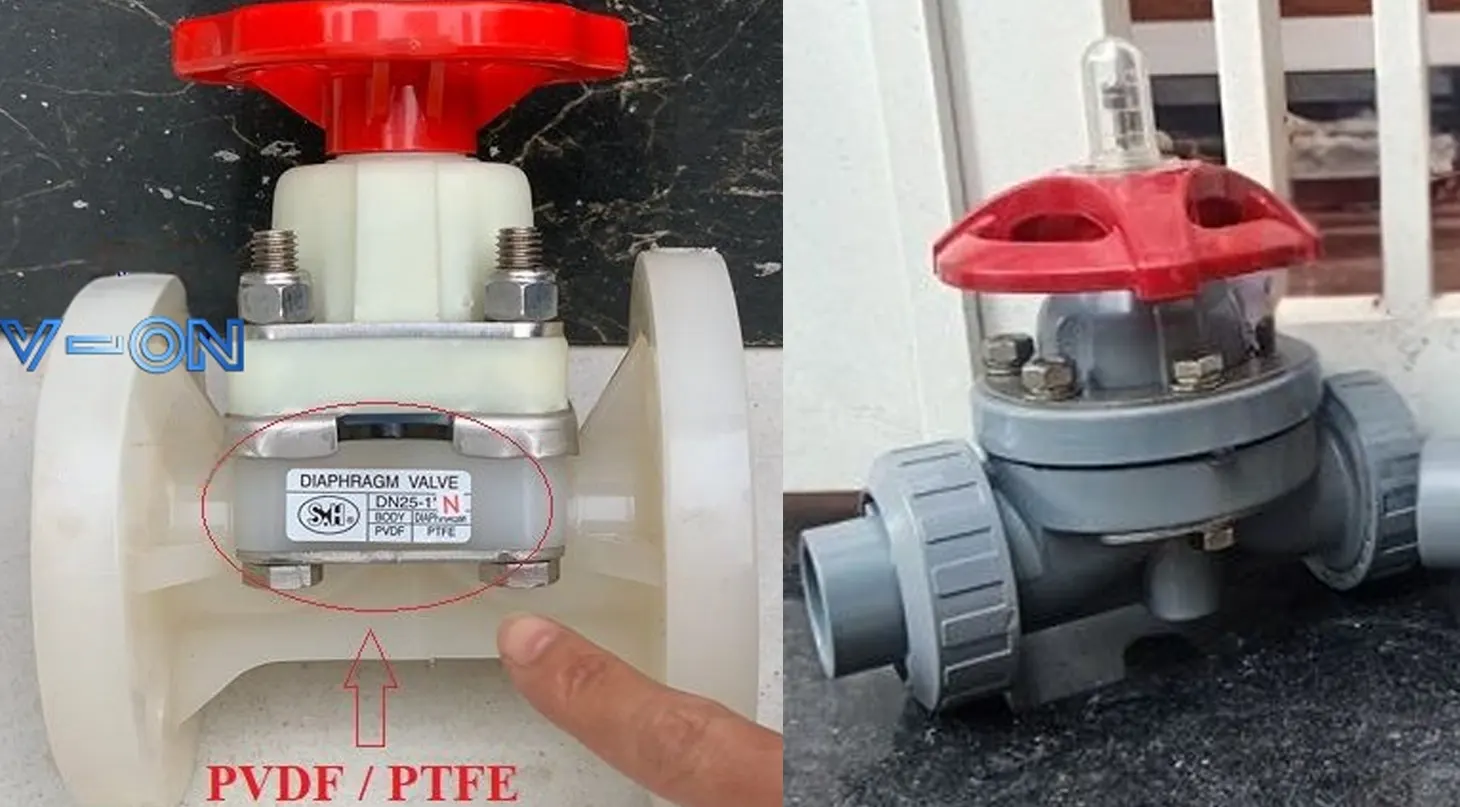

Van màng là loại van sử dụng một màng chắn đàn hồi (elastomer) – thường làm từ cao su tự nhiên, EPDM, PTFE hoặc NBR – để đóng mở hoặc điều tiết dòng chảy. Khi tay quay (hoặc bộ truyền động) được tác động, màng chắn này sẽ bị ép xuống bề mặt đệm của thân van, chặn đứng hoàn toàn lưu chất.

Đặc điểm ưu việt nhất của van màng là sự cô lập hoàn toàn. Cơ cấu truyền động (ty van, tay quay) hoàn toàn tách biệt với dòng chảy lưu chất bởi chính lớp màng này. Điều này ngăn chặn tuyệt đối hiện tượng rò rỉ lưu chất ra môi trường bên ngoài và ngược lại, bảo vệ các chi tiết cơ khí bên trong khỏi sự ăn mòn của hóa chất.

Dựa trên thiết kế cấu trúc hình học của thân van, van màng được chia làm hai loại chính: Weir (Cầu) và Straight-through (Thẳng). Sự khác biệt về mặt hình học này dẫn đến những khác biệt to lớn về cơ học lưu chất và ứng dụng thực tiễn.

Tìm hiểu thêm: Cấu tạo van màng: Màng chắn (Diaphragm) hoạt động như thế nào?

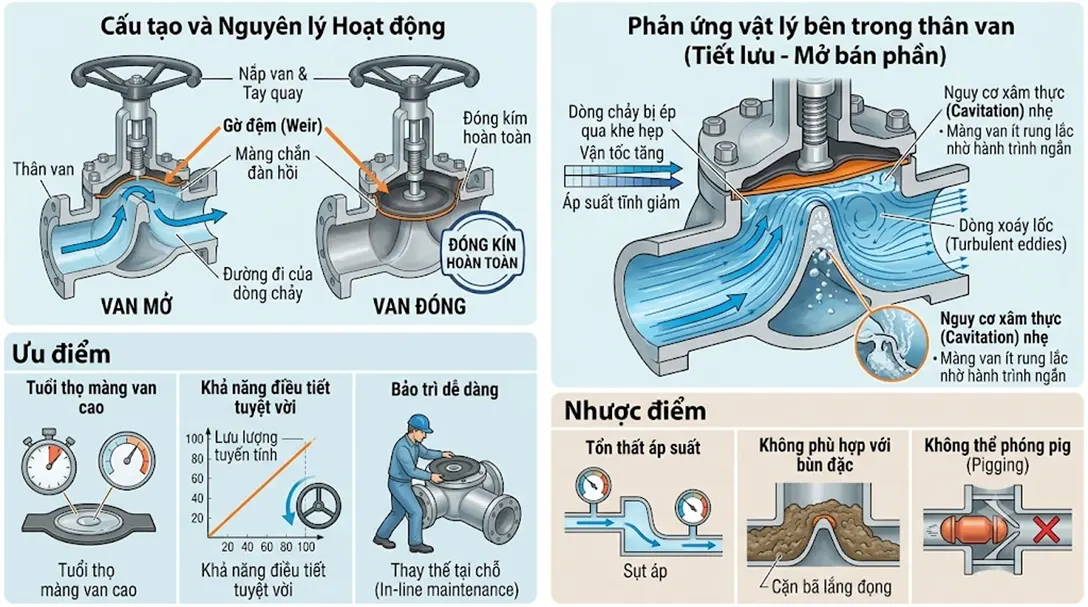

Van màng kiểu Weir (Dạng Cầu): Đặc điểm và Cơ chế vật lý

Van màng kiểu Weir là biến thể phổ biến nhất, chiếm phần lớn thị phần trong các ứng dụng công nghiệp thông thường. Thiết kế đặc trưng của loại van này là một gờ đệm nhô lên ở giữa thân van (gọi là “weir” – cái đập nước hoặc cầu van).

Cấu tạo và nguyên lý hoạt động

Dòng chảy khi đi qua thân van Weir sẽ bị đẩy lên cao bởi gờ đệm này. Khi đóng van, màng chắn đàn hồi chỉ cần di chuyển một quãng đường rất ngắn để chạm tới đỉnh của gờ đệm và tạo ra độ kín hoàn toàn (bubble-tight shutoff).

Phản ứng vật lý bên trong thân van

Dưới góc độ cơ học lưu chất, việc để một chiếc van ở trạng thái mở bán phần (tiết lưu) luôn tạo ra các hiện tượng vật lý phức tạp. Đối với van màng Weir:

Động lực học dòng chảy (Fluid Dynamics): Khi lưu chất va đập vào gờ đệm, hướng đi của dòng chảy bị thay đổi. Ở trạng thái mở hoàn toàn, sự cản trở này tạo ra một độ sụt áp (pressure drop) nhất định.

Khi tiết lưu (Mở bán phần): Nếu van mở ở góc độ hẹp, chất lưu bị ép qua một khe hẹp phía trên gờ đệm. Vận tốc dòng chảy tại điểm này tăng đột ngột, dẫn đến giảm áp suất tĩnh. Ngay sau gờ đệm, dòng chảy mở rộng trở lại, sinh ra các dòng xoáy lốc (turbulent eddies). Sự nhiễu loạn này có thể gây ra hiện tượng xâm thực (cavitation) nhẹ nếu áp suất hệ thống dao động, nhưng nhờ hành trình đóng mở ngắn, màng van ít bị rung lắc hơn so với các loại van khác.

Ưu điểm

Tuổi thọ màng van cao: Do màng chắn chỉ phải di chuyển một quãng đường ngắn và ít bị kéo căng để chạm đến gờ đệm, độ mỏi vật liệu (material fatigue) được giảm thiểu tối đa.

Khả năng điều tiết (Tiết lưu) tuyệt vời: Gờ đệm kết hợp với bề mặt cong của màng van tạo ra một tiết diện dòng chảy thay đổi tuyến tính, cho phép kiểm soát lưu lượng cực kỳ chính xác.

Bảo trì dễ dàng: Quá trình thay thế màng van có thể thực hiện trực tiếp trên đường ống (in-line maintenance) mà không cần tháo toàn bộ thân van.

Nhược điểm

Tổn thất áp suất: Thiết kế gờ đệm cản trở sự lưu thông tự nhiên, gây sụt áp đáng kể so với van dòng thẳng.

Không phù hợp với bùn đặc: Cặn bã, sỏi đá hoặc bùn đặc có thể lắng đọng ở hai bên gờ đệm, cản trở việc đóng kín của màng van.

Không thể phóng pig (Pigging): Không thể dùng thiết bị làm sạch đường ống (pig) đi xuyên qua loại van này.

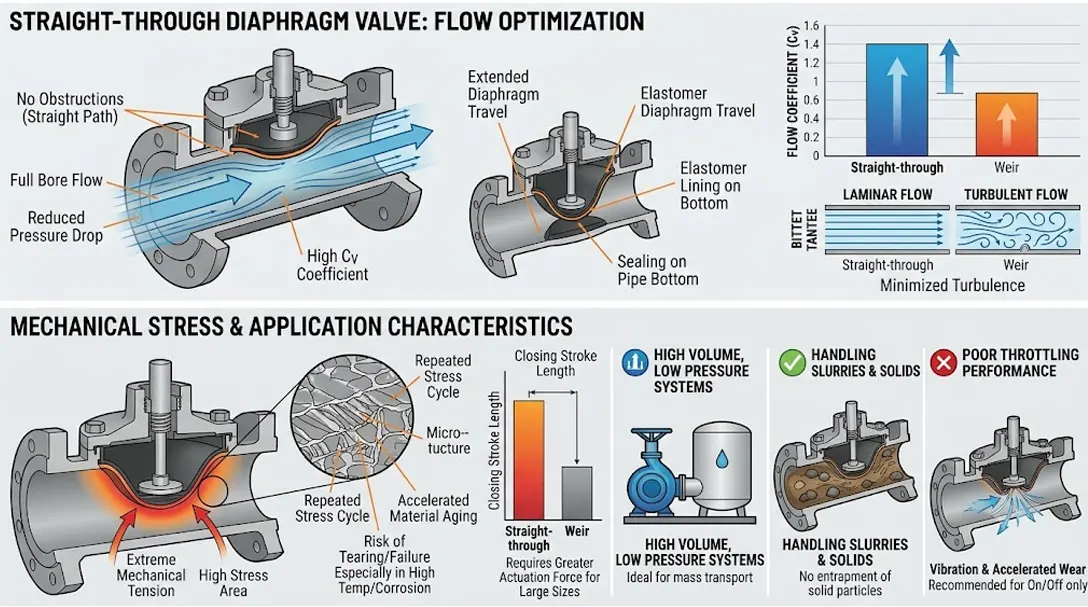

Van màng kiểu Straight-through (Dạng Thẳng): Tối ưu hóa lưu lượng

Khác với Weir, van màng Straight-through (hay van dạng thẳng) có thiết kế lòng van song song với trục của đường ống. Không có bất kỳ gờ đệm hay vật cản nào bên trong thân van khi mở hoàn toàn.

Cấu tạo và nguyên lý hoạt động

Để đóng van, màng chắn đàn hồi phải kéo dãn và hạ thấp hoàn toàn xuống tận đáy của thân van. Đáy van thường được lót một lớp vật liệu đàn hồi uốn cong nhẹ để ôm sát màng chắn khi bị ép xuống.

Phản ứng vật lý bên trong thân van

Tối ưu hóa hình thái dòng chảy: Ở trạng thái mở 100%, đường đi của lưu chất là một đường thẳng hoàn hảo. Hệ số lưu lượng ($C_v$) của van Straight-through cao hơn rất nhiều so với van Weir. Dòng chảy duy trì trạng thái tầng (laminar flow) tốt hơn, giảm thiểu nhiễu loạn.

Ứng suất biến dạng trên màng (Mechanical Stress): Đây là thách thức vật lý lớn nhất. Do phải “vươn” một quãng đường dài để chạm đáy van, màng chắn chịu lực kéo dãn cơ học rất lớn. Quá trình lặp đi lặp lại việc kéo dãn và nén ép sẽ đẩy nhanh tốc độ lão hóa của vật liệu Polymer/Elastomer, đặc biệt là khi hoạt động trong môi trường nhiệt độ cao hoặc hóa chất có tính ăn mòn liên kết chéo (cross-linking degradation).

Ưu điểm

Lưu lượng tối đa, sụt áp tối thiểu: Rất lý tưởng cho các hệ thống cần bơm một khối lượng lớn lưu chất với áp suất tĩnh thấp.

Xử lý hoàn hảo chất lỏng chứa cặn/bùn: Do không có gờ cản, các hạt rắn, cặn bẩn, sỏi hoặc bùn lầy có thể đi qua dễ dàng mà không bị kẹt lại.

Cho phép phóng pig (Pigging): Rất hữu ích trong ngành thực phẩm, đồ uống hoặc khai khoáng cần làm sạch đường ống định kỳ.

Nhược điểm

Tuổi thọ màng van thấp hơn: Sự co dãn quá mức khiến màng van nhanh rách và cần thay thế thường xuyên hơn so với dạng Weir.

Hành trình đóng mở dài: Đòi hỏi lực thao tác lớn hơn đối với các kích thước van to (từ DN100 trở lên).

Khả năng điều tiết kém: Van Straight-through chủ yếu được sử dụng cho nhiệm vụ Đóng/Mở (On/Off). Nếu dùng để tiết lưu, lớp màng ở sát đáy thân van dễ bị rung động mạnh do vận tốc dòng chảy lớn dưới đáy, gây mài mòn nhanh chóng (erosion).

Bảng So sánh Kỹ thuật Tiêu chuẩn: Weir vs Straight-through

Để có cái nhìn trực quan và hỗ trợ quyết định nhanh chóng, dưới đây là bảng so sánh các đặc tính cơ học và vận hành của hai loại van:

Tiêu chí Đánh giá	Van Màng kiểu Weir (Dạng Cầu)	Van Màng Straight-through (Dạng Thẳng)
Hình học dòng chảy	Có gờ đệm (Weir) cản dòng	Dòng chảy thẳng, không vật cản
Chức năng tối ưu	Điều tiết (Tiết lưu) & Đóng/mở	Chỉ Đóng/mở (On/Off)
Độ sụt áp (Pressure Drop)	Cao	Rất thấp
Khả năng xử lý cặn (Slurry)	Kém (Cặn dễ đọng tại gờ van)	Xuất sắc (Cặn trôi qua hoàn toàn)
Độ kéo dãn màng van	Thấp (Tuổi thọ màng cao)	Rất cao (Màng nhanh lão hóa)
Vật liệu màng tương thích	Đa dạng (Cao su, PTFE cứng…)	Chủ yếu là vật liệu có tính đàn hồi cao
Bảo trì & Thay thế màng	Ít thường xuyên, dễ thao tác	Thường xuyên hơn
Khả năng phóng Pig	Không thể	Có thể

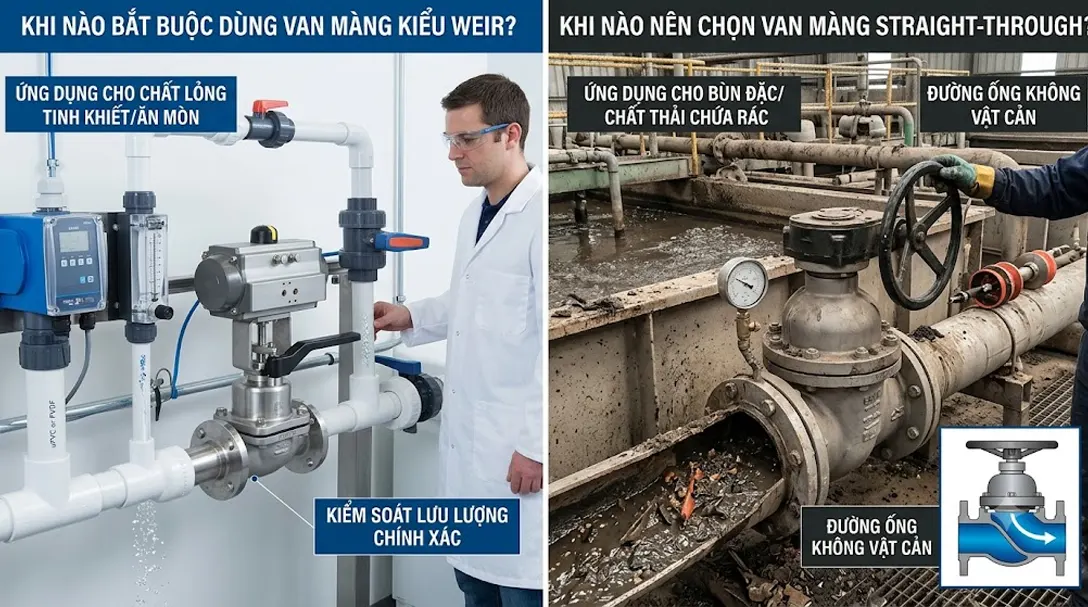

Chọn loại van nào cho hệ thống đường ống của bạn?

Việc lựa chọn giữa van Weir và Straight-through không phụ thuộc vào việc “loại nào tốt hơn”, mà hoàn toàn dựa vào bản chất của môi trường làm việc và mục đích vận hành.

Khi nào BẮT BUỘC phải dùng Van màng kiểu Weir?

Nhiệm vụ Tiết lưu lưu lượng: Nếu bạn cần kiểm soát chính xác lưu lượng chất lỏng (ví dụ: pha trộn hóa chất, điều chỉnh tốc độ dòng chảy qua bồn lọc), Weir là lựa chọn duy nhất.

Môi trường ăn mòn nhưng sạch: Trong các hệ thống ống uPVC, cPVC, PPH hoặc PVDF dẫn hóa chất tinh khiết, nước siêu sạch (UPW) trong ngành bán dẫn, van Weir với màng lót PTFE là sự kết hợp hoàn hảo nhờ khả năng cách ly tuyệt đối và tuổi thọ cao.

Tần suất vận hành cao: Nhờ hành trình di chuyển ngắn, van Weir có thể đóng mở liên tục mà không gây mỏi vật liệu màng, phù hợp cho các hệ thống tự động hóa sử dụng bộ truyền động khí nén.

Khi nào NÊN chọn Van màng Straight-through?

Ngành công nghiệp khai khoáng và xử lý nước thải: Khi lưu chất là bùn đặc, nước thải chứa nhiều rác, mạt kim loại, xi măng hoặc bột giấy. Van thẳng giúp dòng chảy không bị ách tắc và van vẫn đóng kín ngay cả khi có hạt rắn vướng trên bề mặt màng (nhờ màng đàn hồi bọc quanh hạt rắn).

Hệ thống cần lưu lượng lớn ở áp suất thấp: Thiết kế không vật cản giúp tiết kiệm năng lượng cho máy bơm, giảm thiểu chi phí vận hành lâu dài.

Yêu cầu làm sạch đường ống nghiêm ngặt: Ngành sản xuất bia, sữa, thực phẩm thường xuyên phải dùng thiết bị làm sạch đùn qua ống (pigging). Van thẳng cho phép công đoạn này diễn ra trơn tru.

Lưu ý về Vật liệu thân van và Màng van

Sự đồng bộ hóa giữa vật liệu thân van và màng van quyết định trực tiếp đến sự thành bại của hệ thống.

Với đường ống nhựa công nghiệp: Việc kết hợp thân van bằng uPVC, cPVC, hay PVDF với màng van bằng PTFE (Teflon) bọc đệm EPDM là tiêu chuẩn vàng chống ăn mòn. Tuy nhiên, lưu ý rằng PTFE là vật liệu khá cứng (độ đàn hồi thấp). Do đó, màng PTFE hầu như chỉ được sử dụng cho van kiểu Weir. Việc áp dụng lớp lót PTFE dày cho van Straight-through sẽ khiến màng nhanh chóng bị gãy nứt cơ học do phải dãn vươn quá mức.

Kiểm soát mô-men xoắn (Torque): Khi siết bu-lông kết nối mặt bích hoặc siết màng van bằng nhựa, cần tuân thủ lực siết tiêu chuẩn của nhà sản xuất. Lực nén quá mức sẽ làm biến dạng màng, trong khi lực quá yếu sẽ gây rò rỉ ngoại biên tại vị trí kẹp màng.

Kết luận

Việc phân biệt rõ ràng động lực học và thiết kế vật lý của van màng Weir và van màng Straight-through là nền tảng để thiết kế một hệ thống đường ống an toàn và hiệu quả.

Tóm lại: Nếu ưu tiên của bạn là điều tiết dòng chảy tinh sạch và kéo dài tuổi thọ thiết bị, hãy chọn van Weir. Nếu bạn đang đối phó với bùn lầy, hạt rắn và cần tối ưu hóa lưu lượng, van Straight-through là giải pháp không thể thay thế. Hãy luôn căn cứ vào đặc tính của lưu chất (Fluid Properties) và chu kỳ vận hành để đưa ra quyết định kỹ thuật chuẩn xác nhất, từ đó giảm thiểu chi phí bảo trì và thời gian chết (downtime) cho nhà máy.
