Cấu tạo van màng: Màng chắn (Diaphragm) hoạt động như thế nào?
Trong lĩnh vực cơ học chất lưu và thiết kế hệ thống đường ống công nghiệp, việc kiểm soát dòng chảy đối với các môi chất có tính ăn mòn cao, chứa hàm lượng hạt rắn lơ lửng lớn hoặc yêu cầu độ vô trùng tuyệt đối luôn là một bài toán hóc búa. Khác với van bi (ball valve) hay van bướm (butterfly valve), van màng (Diaphragm Valve) ra đời như một giải pháp thiết kế biệt lập, tách rời hoàn toàn cơ cấu vận hành cơ học khỏi môi chất tiếp xúc.
Điểm mấu chốt làm nên sự khác biệt của thiết bị này chính là màng chắn (Diaphragm). Bài viết phân tích chuyên sâu dưới đây sẽ bóc tách chi tiết cấu tạo của van màng, đồng thời giải mã nguyên lý hoạt động vật lý của lớp màng chắn – “trái tim” điều tiết dòng chảy của toàn bộ hệ thống.
Tổng quan: Van màng (Diaphragm Valve) là gì?

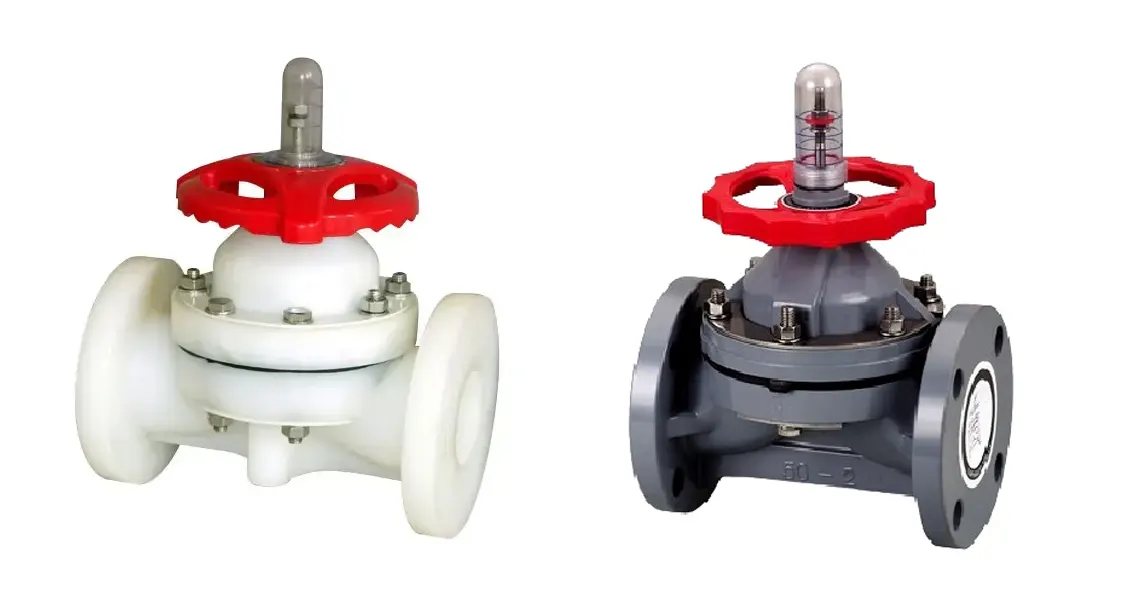

Van màng là một thiết bị chuyển động tuyến tính (linear motion valve) được sử dụng để bắt đầu, điều tiết (tiết lưu) và ngắt hoàn toàn dòng chảy lưu chất. Đặc trưng lớn nhất của dòng van này là sử dụng một màng chắn linh hoạt có tính đàn hồi cao, được chèn ép xuống một gờ chặn (weir) hoặc lòng ống để tạo ra rào cản vật lý ngăn chặn môi chất.
Sự ưu việt của van màng nằm ở khả năng cách ly tuyệt đối. Màng chắn tạo ra một ranh giới kín kẽ, ngăn không cho lưu chất xâm nhập vào nắp van (bonnet) hay tiếp xúc với trục van (stem) và các chi tiết cơ khí khác. Thiết kế này loại bỏ hoàn toàn nguy cơ rò rỉ qua ty van – một điểm yếu cố hữu trên nhiều dòng van truyền thống.

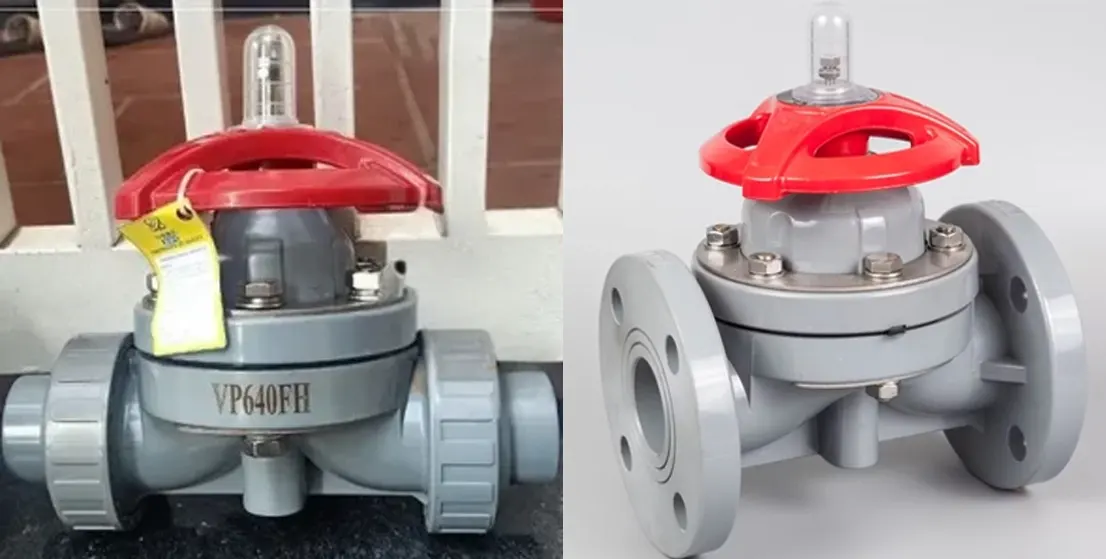

Tìm hiểu thêm: Van màng nhựa (Diaphragm Valve): Giải pháp số 1 cho hóa chất ăn mòn và bùn sệt.

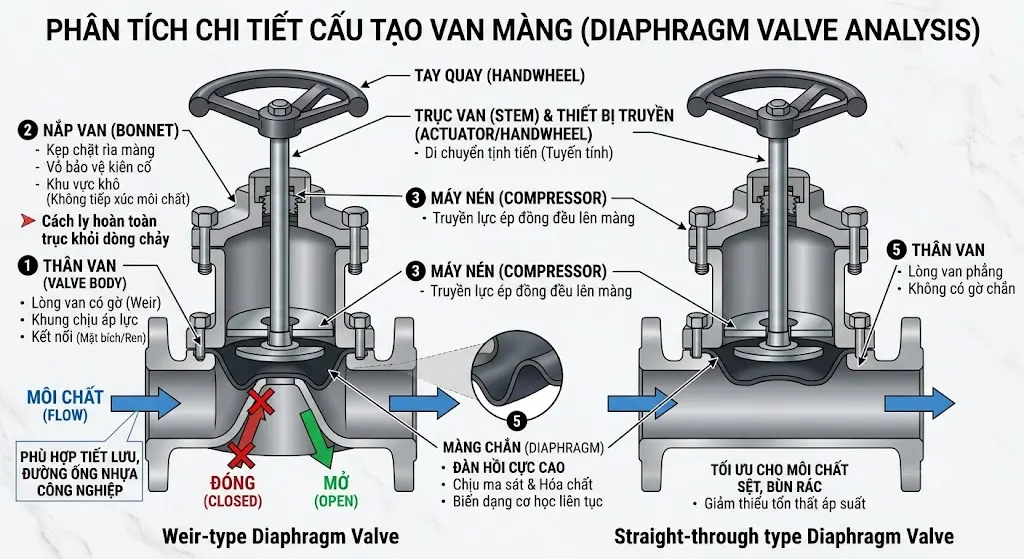

Phân tích chi tiết cấu tạo van màng
Để hiểu rõ màng chắn hoạt động ra sao, chúng ta cần nhìn nhận nó trong một hệ thống cấu trúc tổng thể. Một chiếc van màng tiêu chuẩn được cấu thành từ 5 bộ phận cốt lõi:
Thân van (Valve Body)
Đây là phần khung chịu áp lực, kết nối trực tiếp với đường ống thông qua mặt bích, ren hoặc rắc co. Lòng thân van được thiết kế với hai dạng chính:
Dạng có gờ (Weir-type): Lòng van có một gờ nhô lên ở giữa. Màng chắn sẽ ép xuống gờ này để đóng van. Dạng này cực kỳ phổ biến trong các ứng dụng tiết lưu dòng chảy và phù hợp với các hệ thống đường ống nhựa công nghiệp như uPVC, cPVC, PPH, hay PVDF nhờ khả năng giảm thiểu hành trình di chuyển của màng.
Dạng thẳng (Straight-through type): Lòng van phẳng, không có gờ chắn. Thiết kế này tối ưu cho môi chất dạng sệt, bùn rác, hoặc dòng chảy cần giảm thiểu tối đa tổn thất áp suất.
Nắp van (Bonnet)
Nắp van là lớp vỏ bảo vệ kiên cố phía trên thân van, chứa trục van và máy nén. Vai trò quan trọng nhất của nắp van là kẹp chặt rìa ngoài của màng chắn vào thân van, tạo thành một gioăng làm kín vĩnh cửu. Môi chất đi qua thân van sẽ bị chặn lại hoàn toàn bởi màng chắn, không bao giờ có thể lọt lên nắp van.
Máy nén (Compressor)
Nằm ngay phía trên màng chắn, máy nén là một đĩa tỳ hoặc khối kim loại có hình dạng tương thích với mặt sau của màng chắn. Khi trục van di chuyển xuống, máy nén sẽ truyền lực ép đồng đều lên toàn bộ bề mặt màng chắn, đẩy nó biến dạng và áp sát vào gờ chặn hoặc đáy van.
Trục van (Stem) & Thiết bị truyền động (Actuator/Handwheel)
Trục van kết nối tay quay (hoặc bộ truyền động khí nén/điện) với máy nén. Trục van của van màng thường không quay mà chỉ di chuyển tịnh tiến lên xuống. Hành trình tuyến tính này giúp việc điều tiết lưu lượng trở nên mượt mà và chính xác hơn.
Màng chắn (Diaphragm) – Linh hồn của thiết bị
Đây là bộ phận chịu ma sát, chịu hóa chất và chịu sự biến dạng cơ học liên tục. Màng chắn thường được làm từ các vật liệu polymer hoặc cao su tổng hợp (elastomer) có khả năng đàn hồi cực cao.

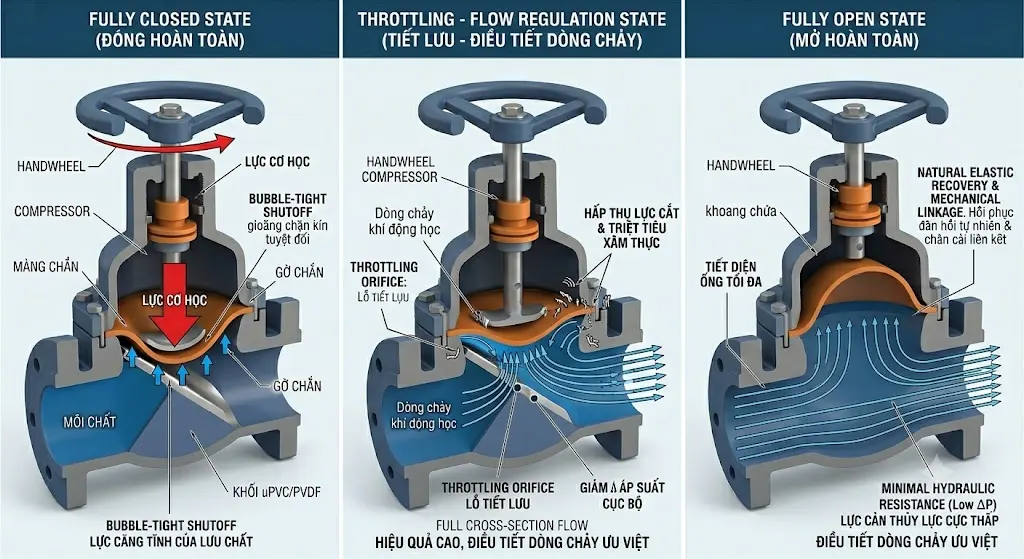

Cơ học chất lưu: Màng chắn (Diaphragm) hoạt động như thế nào?
Đi sâu vào trọng tâm vật lý của thiết bị, màng chắn hoạt động dựa trên nguyên lý biến dạng đàn hồi có kiểm soát. Khi chịu tác động lực từ máy nén, cấu trúc phân tử của màng chắn sẽ thay đổi hình học để phản hồi lại trạng thái dòng chảy.
Trạng thái đóng hoàn toàn (Fully Closed)
Khi người vận hành xoay tay quay theo chiều kim đồng hồ, trục van đẩy máy nén đi xuống. Máy nén truyền lực cơ học lên mặt lưng của màng chắn. Dưới lực ép này, màng chắn bắt đầu cong xuống. Đối với van màng kiểu gờ (Weir), màng chắn sẽ ôm khít lấy biên dạng của gờ chắn kim loại hoặc nhựa (như khối uPVC/PVDF) bên dưới.
Tính đàn hồi của vật liệu màng lấp đầy các vi khiếm khuyết trên bề mặt gờ, tạo ra một gioăng chặn kín tuyệt đối (Bubble-tight shutoff). Môi chất bị chặn lại hoàn toàn, lực căng tĩnh của lưu chất lúc này sẽ tác dụng ngược lên mặt dưới của màng, nhưng bị giữ lại bởi lực nén cơ học từ trục van.
Trạng thái tiết lưu – Điều tiết dòng chảy (Throttling)
Giống như những thách thức khi dùng van bi để tiết lưu, việc điều tiết dòng chảy bằng van màng cũng kích hoạt các phản ứng vật lý bên trong thân van, nhưng màng chắn xử lý vấn đề này ưu việt hơn rất nhiều. Khi màng chắn được nâng lên một góc mở bán phần (ví dụ 30% hoặc 50%), khe hở giữa màng và gờ chắn hoạt động như một lỗ tiết lưu. Môi chất đi qua khe hở này sẽ bị gia tăng vận tốc đột ngột, dẫn đến giảm áp suất cục bộ.
Nhờ thiết kế khí động học của lòng van màng kết hợp với bề mặt cong mềm mại của màng chắn, dòng chảy đi qua van màng ít bị chuyển hướng gấp khúc. Lực cắt (shear force) tác dụng lên màng chắn là có, nhưng nhờ tính đàn hồi, màng chắn hấp thụ lực rung động cực tốt, triệt tiêu hiện tượng xâm thực (cavitation) vốn dễ phá hủy các loại van đĩa cứng kim loại.
Trạng thái mở hoàn toàn (Fully Open)
Khi trục van kéo máy nén lên vị trí cao nhất, màng chắn nhờ lực đàn hồi tự nhiên (được hỗ trợ bởi chân cài liên kết với máy nén) sẽ co lại, trở về trạng thái vòng cung hướng lên trên. Lúc này, màng chắn nằm gọn gàng vào khoang chứa bên trong nắp van, nhường lại tiết diện ống tối đa cho dòng chảy đi qua. Lực cản thủy lực (Flow resistance) ở trạng thái này là cực thấp.
Phân tích vật liệu chế tạo màng chắn: Quyết định tuổi thọ hệ thống
Sự vận hành bền bỉ của màng chắn phụ thuộc 100% vào việc lựa chọn vật liệu. Trong môi trường công nghiệp hiện đại, đặc biệt là các hệ thống đường ống nhựa chịu hóa chất, màng chắn thường được cấu tạo từ:
EPDM (Ethylene Propylene Diene Monomer): Loại cao su tổng hợp phổ biến nhất. EPDM có độ đàn hồi xuất sắc, chịu mài mòn tốt và làm việc hiệu quả với nước, axit loãng, hoặc môi trường kiềm nhẹ.
PTFE (Teflon): Đây là “vua” trong chống ăn mòn hóa học. Nhược điểm của PTFE là kém đàn hồi. Do đó, các màng chắn PTFE thường là thiết kế màng kép (Two-piece diaphragm): Mặt tiếp xúc lưu chất làm từ màng PTFE siêu mỏng (chống hóa chất), và mặt sau được lót một lớp đệm cao su EPDM hoặc FKM để tạo lực đàn hồi. Dạng màng này cực kỳ hoàn hảo khi kết hợp với thân van bằng nhựa PVDF hay cPVC trong các nhà máy sản xuất hóa chất đặc, xút, hoặc nước biển mặn.
FKM (Viton): Chịu nhiệt độ cao và kháng dung môi, dầu mỏ rất tốt. Thường dùng trong các môi trường mà EPDM bị phá hủy.
Ưu điểm vượt trội của cơ chế điều tiết bằng màng chắn
So sánh dưới góc độ kỹ thuật và bảo dưỡng, nguyên lý hoạt động của màng chắn mang lại những giá trị vô giá cho người sử dụng:
Cách ly lưu chất tuyệt đối: Lợi ích lớn nhất. Lưu chất độc hại, ăn mòn hoặc cần độ tinh khiết (dược phẩm, thực phẩm) không bao giờ chạm tới các chi tiết kim loại của hệ thống vận hành.
Khả năng tự làm sạch: Lòng van màng thường trơn tru, không có các khe kẹt, góc chết (dead space) như van cổng. Điều này giúp ngăn ngừa sự tích tụ vi khuẩn hoặc cặn bã.
Bảo dưỡng cực kỳ đơn giản: Khác với việc phải tháo tung toàn bộ hệ thống mặt bích để sửa chữa, đối với van màng, người kỹ thuật chỉ cần tháo bu-lông nắp van, thay thế màng chắn mới (In-line maintenance) và lắp lại. Quá trình này diễn ra nhanh chóng, giảm thiểu tối đa thời gian downtime (ngừng máy) của nhà máy.
Hạn chế vật lý cần lưu ý
Mặc dù có nhiều ưu điểm, sự hoạt động của màng chắn cũng bị giới hạn bởi các nguyên lý vật lý cơ bản:
Giới hạn áp suất và nhiệt độ: Màng chắn làm bằng elastomer hoặc polymer chịu được áp lực kém hơn so với đĩa van bằng kim loại đúc nguyên khối. Áp suất giới hạn thường không vượt quá 10-16 bar (tùy kích cỡ).
Nguy cơ mỏi vật liệu (Material Fatigue): Việc uốn cong liên tục theo thời gian sẽ khiến màng cao su bị lão hóa, mất tính đàn hồi và có thể bị rách. Do đó, màng chắn là một vật tư tiêu hao, cần có lịch trình kiểm tra và bảo dưỡng định kỳ khắt khe để tránh sự cố bục rách màng khi hệ thống đang vận hành áp lực cao.
