Van bướm nhựa – cấu tạo, thông số kỹ thuật và hướng dẫn chọn lựa

Van bướm nhựa là thiết bị công nghiệp dùng để đóng/mở và điều tiết lưu lượng đường ống thông qua cơ chế đĩa van xoay 90 độ. Được chế tạo nguyên khối từ các vật liệu polymer (uPVC, cPVC, PP, PVDF), van miễn nhiễm hoàn toàn với hiện tượng rỉ sét, chịu được hóa chất ăn mòn mạnh và hoạt động ổn định ở mức nhiệt độ lên đến 90°C cùng áp suất tối đa PN16. Đây là giải pháp tiêu chuẩn thay thế van kim loại trong hệ thống xử lý nước thải, xi mạ và hóa chất.

“Bài viết được biên soạn bởi bộ phận kỹ thuật V-ON với nhiều năm kinh nghiệm cung cấp, tư vấn giải pháp van công nghiệp cho các nhà máy, dự án lớn. Thẩm định kỹ thuật: Nguyễn Văn Long – kỹ sư cơ khí, 9 năm kinh nghiệm thi công hệ thống đường ống.”

Cấu tạo cơ khí & Nguyên lý vận hành

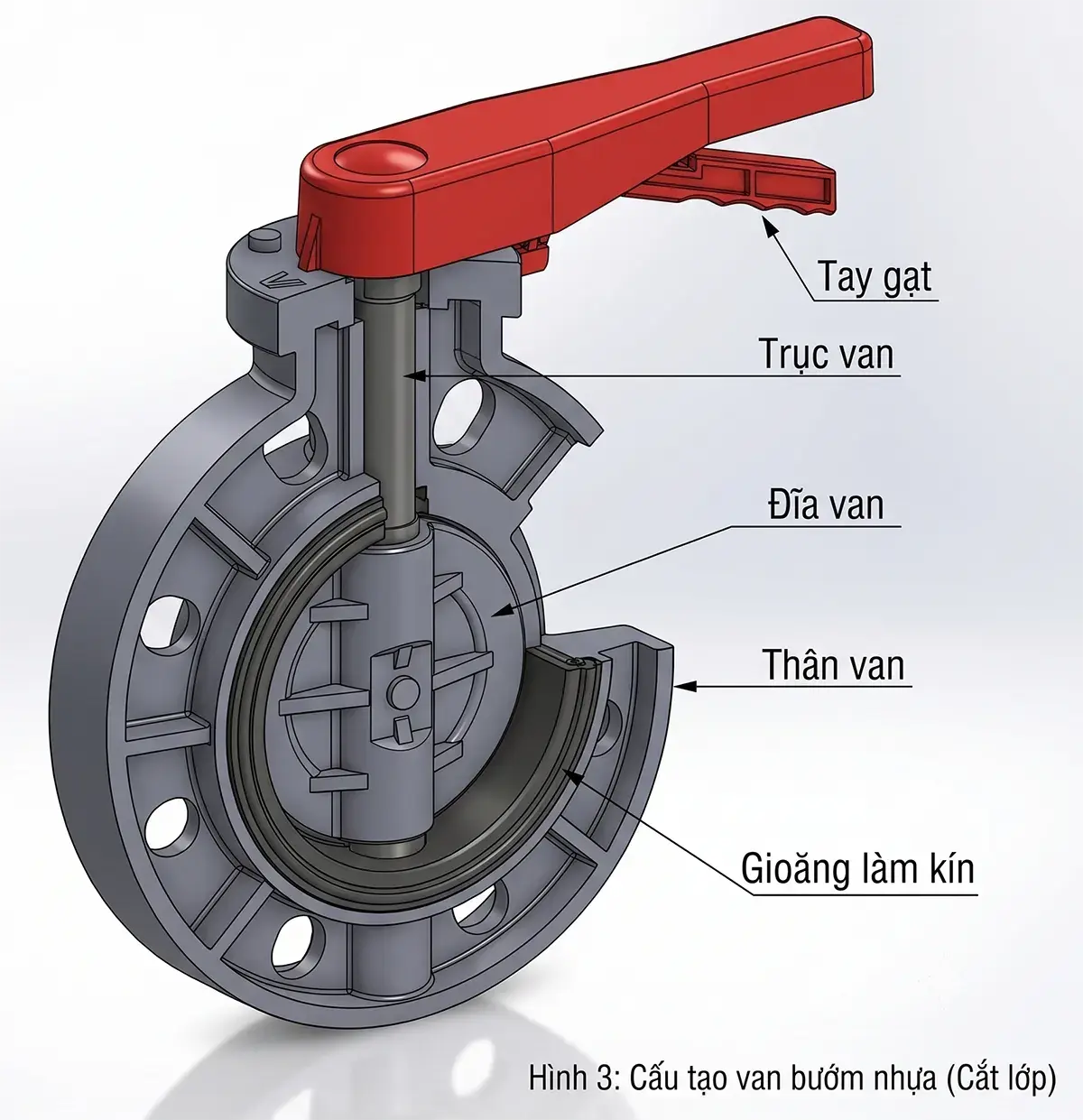

Van bướm nhựa (Plastic Butterfly Valve) thuộc dòng van xoay 1/4 vòng (quarter-turn valve). Thiết bị cấu thành từ 5 cụm chi tiết cơ khí chính:

• Thân van (Body): Đúc nguyên khối bằng nhựa chịu lực (uPVC, cPVC, PP, PVDF). Thường có thiết kế Wafer (kẹp bích), tích hợp lỗ bu-lông tương thích đa tiêu chuẩn.
• Đĩa van (Disc): Bộ phận cản dòng, đồng chất liệu với thân van.
• Trục van (Stem/Shaft): Gia công từ Inox 304/316. Áp dụng thiết kế Dry-shaft (trục khô), cách ly hoàn toàn trục kim loại khỏi lưu chất qua hệ thống O-ring bảo vệ.
• Gioăng làm kín (Seat): EPDM (cho nước, nhiệt độ <80°C) hoặc PTFE/Teflon (kháng hóa chất tuyệt đối).
• Bộ truyền động (Actuator): Tay gạt, Tay quay (Gearbox), Xylanh khí nén hoặc Mô-tơ điện.

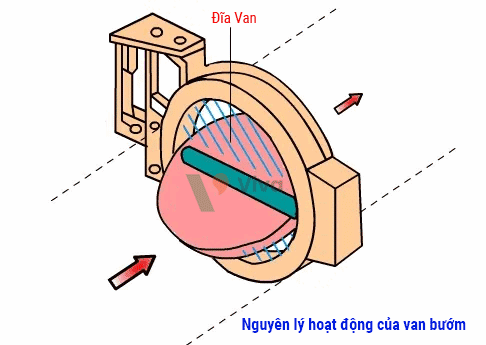

Nguyên lý: Xoay trục van 90 độ để chuyển trạng thái từ đóng hoàn toàn (đĩa van ép vuông góc với gioăng) sang mở hoàn toàn (đĩa van song song dòng chảy). Có thể điều tiết ở góc 15°-75°, tuy nhiên dễ gây xâm thực (Cavitation).

Hiện tượng xâm thực trong van bướm: “Là quá trình hình thành và vỡ nổ liên tục của các bọt khí (hơi) bên trong dòng chất lỏng, gây ra những hư hỏng cơ học nghiêm trọng cho bề mặt của van và đường ống.”

Phân loại theo đặc tính vật liệu & Ứng dụng

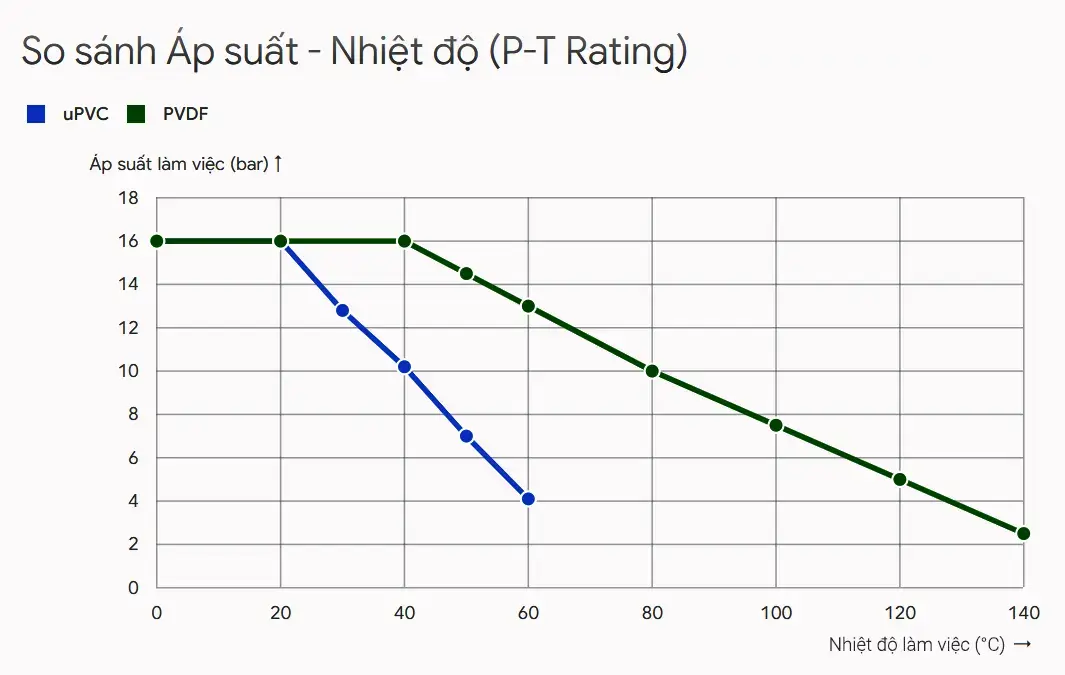

Việc đối chiếu biểu đồ P-T Rating (Áp suất – Nhiệt độ) là bắt buộc khi chọn vật liệu:

• Van bướm nhựa uPVC: Chịu nhiệt max 60°C. Ứng dụng phổ biến cho nước cấp, xử lý nước thải, hệ thống Chiller và RO.
• Van bướm nhựa cPVC: Chịu nhiệt max 90°C. Phù hợp cho dung dịch muối, axit vô cơ loãng.
• Van bướm nhựa PP: Chịu nhiệt 90-100°C. Đáp ứng tiêu chuẩn FDA cho ngành thực phẩm, đồ uống.

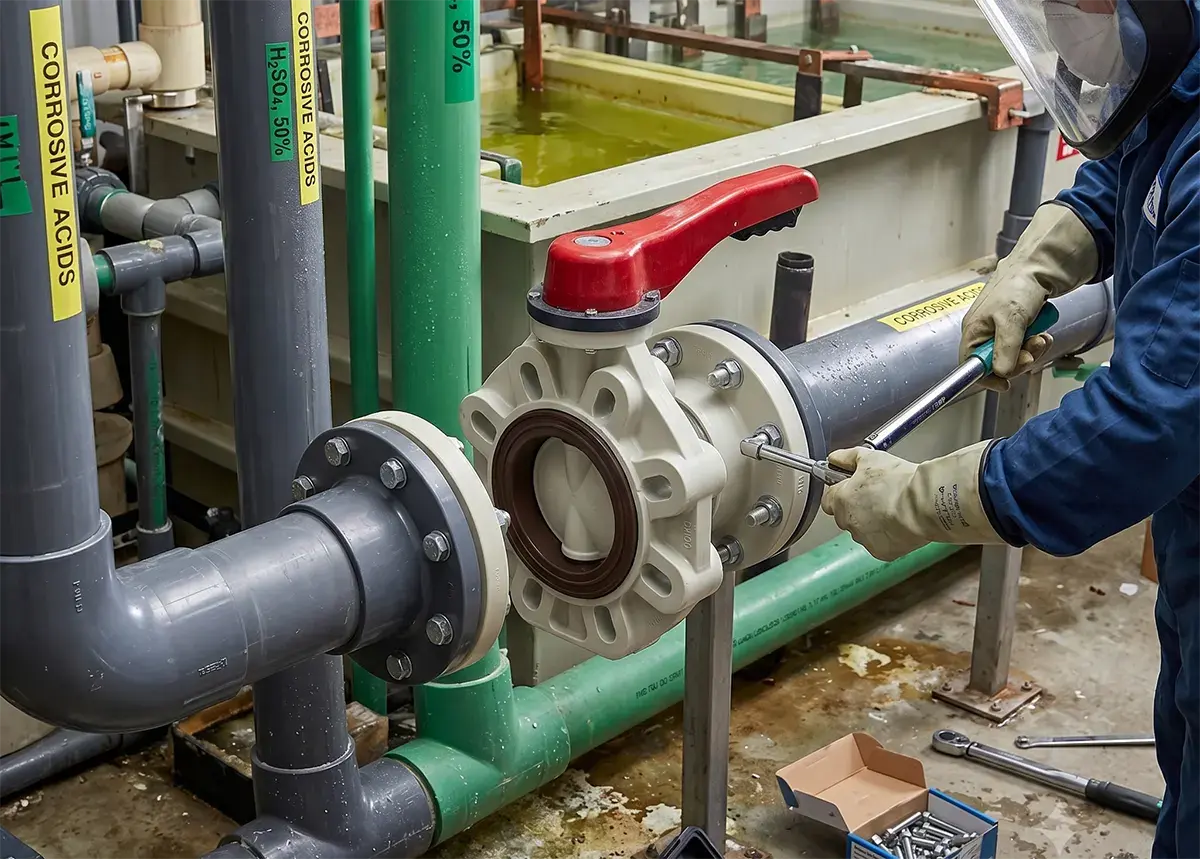

• Van bướm nhựa PVDF: Nhựa Fluoropolymer cao cấp, chịu nhiệt max 120-140°C. Kháng tia UV, sử dụng chuyên biệt cho hệ dung môi mạnh, Halogen, axit đậm đặc trong nhà máy xi mạ.

Tùy thuộc vào nồng độ hóa chất và nhiệt độ lưu chất, kỹ sư cần chọn đúng loại nhựa và gioăng tương ứng. Để tra cứu chính xác loại nhựa nào chịu được hóa chất của bạn (ví dụ: H2SO4 98%, NaOH 50%…), hãy tra cứu chéo tại Công cụ Chemical Resistance Tool của Georg Fischer hoặc xem trực tiếp Chemical Resistance Guide của Asahi/America.

Van bướm nhựa tay gạt

Van bướm nhựa tay gạt sử dụng cần gạt mỏ vịt với các rãnh răng cưa để cố định góc mở. Ưu điểm của dòng này là thao tác đóng/mở rất nhanh (1–2 giây), trọng lượng nhẹ, kết cấu gọn và chi phí thấp nhất trong các kiểu truyền động. Hạn chế nằm ở chỗ người vận hành cần lực tay lớn khi áp suất ống cao, và việc đóng mở đột ngột dễ gây hiện tượng xung kích thủy lực (búa nước) làm bung mối nối dán keo của đường ống nhựa. Dải kích cỡ tối ưu cho van tay gạt là DN50 (phi 60) đến DN150 (phi 168).

• Đặc tính: Thao tác đóng/mở nhanh. Trọng lượng nhẹ, kết cấu gọn, chi phí thấp.
• Hạn chế: Yêu cầu lực tay lớn khi áp suất ống cao. Đóng mở đột ngột dễ gây hiện tượng xung kích thủy lực (búa nước).
• Kích cỡ tối ưu: DN50 (Phi 60) đến DN150 (Phi 168).

Van bướm nhựa tay quay

Van bướm nhựa tay quay tích hợp hộp số giảm tốc (gearbox) và vô lăng xoay. Hộp số nhân bản lực tác động giúp vận hành nhẹ nhàng dù áp suất lớn, đồng thời tốc độ đóng mở từ từ qua nhiều vòng quay vô lăng giúp triệt tiêu hoàn toàn hiện tượng búa nước. Đổi lại, thời gian thao tác chậm hơn, cấu tạo cồng kềnh và giá thành cao hơn tay gạt cùng cỡ. Van tay quay bắt buộc áp dụng cho đường ống từ DN200 (phi 220) trở lên.

• Đặc tính: Hộp số nhân bản lực tác động, giúp vận hành nhẹ nhàng dù áp suất lớn. Tốc độ đóng mở từ từ giúp triệt tiêu hoàn toàn hiện tượng búa nước.
• Hạn chế: Thời gian thao tác chậm, cấu tạo cồng kềnh và giá thành cao hơn.
• Kích cỡ tối ưu: Bắt buộc áp dụng cho đường ống ≥ DN200 (Phi 220).

Kinh nghiệm thực tế thi công: không nên dùng van tay gạt cho ống DN200 trở lên. Tiết diện đĩa van lớn tạo sức cản dòng chảy cực mạnh, việc gạt bằng sức người có thể gây gãy cần gạt hoặc trật khớp tay cho nhân sự bảo trì. Ngoài hai kiểu vận hành tay, van bướm nhựa còn có phiên bản gắn bộ điều khiển điện hoặc khí nén cho các hệ thống tự động hóa — chi phí đầu tư cao hơn nhưng phù hợp khi cần đóng mở từ xa hoặc tích hợp PLC.

Nếu bạn đang phân vân giữa hai kiểu vận hành tay, hãy đọc bài so sánh chi tiết van bướm nhựa tay gạt và tay quay để có bộ tiêu chí chọn theo kích thước ống, áp suất và mục đích điều tiết

Thông số kỹ thuật tiêu chuẩn

Ba nhóm thông số quan trọng nhất khi lập dự toán hoặc thay thế van bướm nhựa gồm kích thước danh định, áp suất làm việc và tiêu chuẩn mặt bích.

• Kích thước danh định phổ biến từ DN50 đến DN400 (2″–16″).
• Áp suất làm việc tối đa 10 bar (PN10) hoặc 16 bar (PN16) ở nhiệt độ phòng 20°C — lưu ý giá trị này giảm mạnh khi nhiệt độ tăng theo bảng P-T rating ở trên.
• Tiêu chuẩn mặt bích tương thích gồm JIS 10K, ANSI class 150 và DIN PN10; khi đặt hàng cần báo rõ tiêu chuẩn bích của đường ống hiện hữu để tránh lệch tâm lỗ bu-lông.

Bảng kích thước tâm lỗ mặt bích JIS 10K và ANSI 150 (trích các cỡ thông dụng):

Bên cạnh tâm lỗ bích, một thông số sống còn khác khi thay van trong hệ thống có sẵn là chiều dày thân van. Van mới bắt buộc phải có chiều dày tương đương van cũ, nếu không sẽ không lọt khe hở giữa hai mặt bích hoặc gây rò rỉ khi siết. Bảng tra đầy đủ theo chuẩn ISO 5752 series 20 đã được tổng hợp trong bài kích thước lắp đặt Face to Face của van bướm nhựa kèm khoảng sai số thực tế theo từng hãng.

Hướng dẫn lắp đặt đúng kỹ thuật

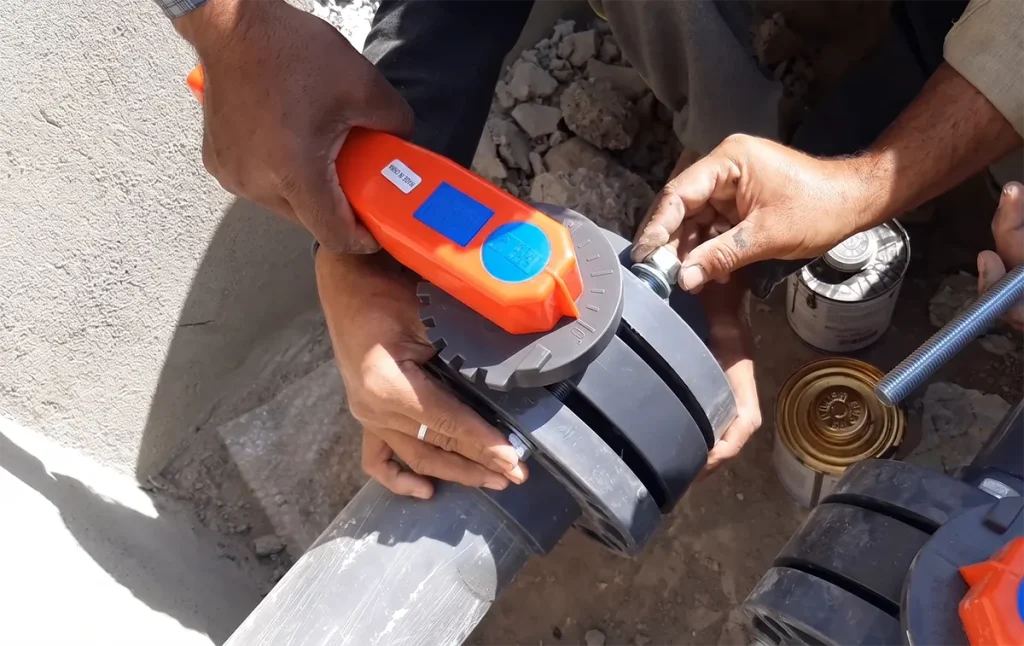

Kỹ thuật lắp đặt van bướm nhựa

Thi công sai kỹ thuật gây vỡ mặt bích là nguyên nhân hỏng hóc lớn nhất đối với van bướm nhựa. Ba bước cốt lõi cần tuân thủ:

• Mở hé đĩa van: bắt buộc mở đĩa van góc 10–20 độ trước khi lồng vào giữa hai mặt bích đường ống để tránh kẹt đĩa và rách gioăng.
• Căn tâm bu-lông: sử dụng mặt bích nhựa chuẩn JIS/DIN/ANSI trùng khớp, xỏ bu-lông để cố định tạm thời, kiểm tra độ đồng tâm hai đầu ống.
• Siết lực định mức: siết bu-lông theo nguyên tắc chéo góc đối xứng (hình sao) qua 3 giai đoạn 30% → 60% → 100% lực. Lực siết phải tuân thủ định mức của nhà sản xuất, không dùng súng bắn ốc quá lực làm nứt thân van.

Kinh nghiệm thi công: tuyệt đối không hàn mặt bích nhựa khi đang kẹp van ở giữa. Nhiệt lượng hàn sẽ làm biến dạng thân van và cháy gioăng EPDM/PTFE ngay lập tức. Ngoài ra, không chèn thêm gasket phụ giữa thân van và mặt bích vì bản thân gioăng của van bướm đã đảm nhận chức năng làm kín này — chèn thêm sẽ làm sai lệch kích thước và gây rò rỉ ngược.

Ba bước trên là phần lõi của quy trình; với dự án cần nghiệm thu bài bản, bạn nên tham khảo trọn bộ quy trình lắp đặt và bảo trì van bướm nhựa chuẩn MEP gồm bảng lực siết theo từng cỡ DN, quy trình thử áp thủy tĩnh 1,5 lần áp làm việc và lịch bảo trì định kỳ 3–6 tháng.

Khắc phục các lỗi thường gặp

Trong quá trình vận hành, van bướm nhựa có thể phát sinh sự cố nếu hệ thống chịu biến thiên về áp lực hoặc nhiệt độ. Dưới đây là cách chẩn đoán và xử lý:

Rò rỉ tại vị trí kết nối mặt bích

Nguyên nhân phổ biến nhất là siết bu-lông không đều tay, lực siết quá lỏng hoặc quá chặt làm biến dạng gioăng, hoặc mặt bích đường ống và thân van không đồng tâm gây chèn ép cục bộ. Cách khắc phục: nới lỏng toàn bộ bu-lông, căn chỉnh lại độ đồng tâm của cụm van, siết lại từ đầu theo nguyên tắc chéo góc với lực đúng manual. Nếu phát hiện vành bích nhựa đã nứt do lực siết cũ quá mạnh, bắt buộc phải thay van mới.

Trường hợp gioăng đã rách hẳn thì việc siết lại không còn tác dụng — lúc này cần hiểu rõ cơ chế cao su bị đùn ép vào lòng van và bị mép đĩa cắt đứt, được phân tích đầy đủ trong bài nguyên nhân rách gioăng van bướm do siết ốc quá chặt kèm 4 nguyên nhân kỹ thuật khác và quy trình lắp chống rách.

Rò rỉ dọc theo trục van

Nguyên nhân do hệ thống o-ring làm kín trục bị mòn theo tuổi thọ, hoặc lưu chất chứa hạt rắn cọ xát làm xước trục. Cách khắc phục: ngắt áp suất toàn hệ thống, tháo rời bộ truyền động và rút trục van ra kiểm tra, sau đó thay bộ o-ring mới cùng tiêu chuẩn vật liệu (EPDM hoặc FPM/Viton) để phục hồi khả năng làm kín.

Kẹt đĩa van, thao tác nặng tay

Hai nguyên nhân chính: tạp chất hoặc vón cục hóa chất kẹt giữa đĩa van và gioăng; hoặc lưu chất vượt nhiệt độ giới hạn khiến đĩa van giãn nở nhiệt và bó chặt vào gioăng. Tuyệt đối không dùng ống tuýp gia lực để bẻ tay gạt vì sẽ làm gãy cần hoặc toét trục. Cần cô lập dòng chảy, xả đáy, vệ sinh; nếu do giãn nở nhiệt, đối chiếu lại biểu đồ P-T rating xem vật liệu van có đang quá tải nhiệt so với thiết kế gốc hay không.

Cảnh báo an toàn bảo trì: “Khi tiến hành tháo lắp, khắc phục lỗi van bướm nhựa trong hệ thống dẫn hóa chất ăn mòn (như H2SO4, NaOH), kỹ thuật viên bắt buộc phải xả áp suất đường ống về 0 (Zero Energy State), xả bỏ lưu chất dư và trang bị đầy đủ đồ bảo hộ cá nhân (PPE).”
