Để lắp đặt van bướm nhựa chính xác, kỹ sư cần làm sạch bề mặt tiếp xúc, căn chỉnh đồng tâm mặt bích hoặc rắc co, và siết bu-lông đối xứng theo hình chữ X với mô-men xoắn vừa đủ nhằm tránh nứt vỡ thân van. Quy trình bảo trì định kỳ 3–6 tháng gồm kiểm tra độ kín của gioăng EPDM/PTFE, bôi trơn trục và loại bỏ cặn bám để ngăn ngừa kẹt cơ học hoặc rò rỉ lưu chất.
Bài viết được biên soạn bởi bộ phận kỹ thuật V-ON, tổng hợp từ tài liệu hướng dẫn của các hãng van lớn (Asahi, +GF+, Spears) và kinh nghiệm thi công thực tế tại các dự án cấp thoát nước, xử lý hóa chất. Thẩm định kỹ thuật: Nguyễn Văn Long – kỹ sư cơ khí, 9 năm kinh nghiệm.
Tổng quan về vật liệu và ứng dụng kỹ thuật của van bướm nhựa

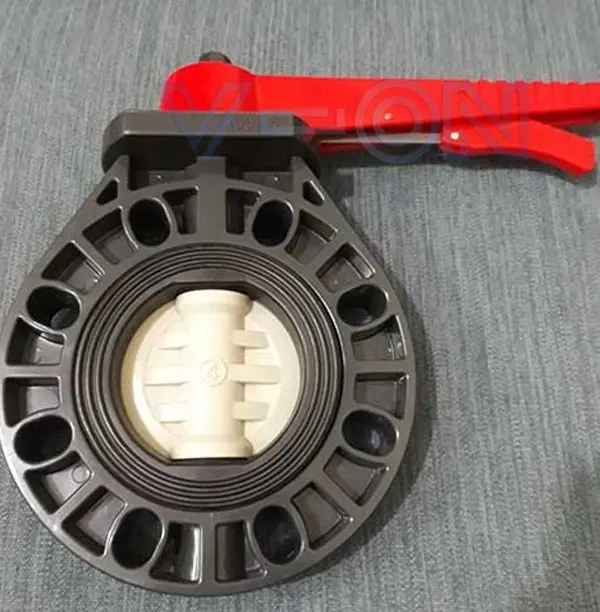

Van bướm nhựa là thiết bị cơ khí tích hợp trong hệ thống đường ống công nghiệp nhằm điều tiết hoặc cô lập (đóng/mở) dòng lưu chất, hoạt động theo nguyên lý xoay đĩa van một góc 90 độ quanh trục để thay đổi tiết diện dòng chảy. Tùy tính chất hóa lý của lưu chất và điều kiện vận hành, vật liệu chế tạo van được phân định rõ ràng nhằm tối ưu hiệu suất và chi phí:
| Loại Vật Liệu | Đặc Tính Kỹ Thuật | Ứng Dụng Tiêu Biểu |
|---|---|---|
| uPVC (Unplasticized PVC) | Áp suất PN10/PN16, chịu nhiệt tối đa 60°C. Kháng hóa chất cơ bản. | Xử lý nước thải, hệ thống cấp nước sạch, tưới tiêu nông nghiệp công nghệ cao. |
| cPVC (Chlorinated PVC) | Hàm lượng Clo cao, nâng giới hạn chịu nhiệt lên đến 90°C. | Đường ống dẫn nước nóng công nghiệp, dây chuyền xử lý hóa chất nhiệt độ trung bình. |
| PPH (Polypropylene Homopolymer) | Độ bền cơ học cao, chịu nhiệt 90–100°C, kháng axit và kiềm loãng tốt | Công nghiệp mạ điện, sản xuất hóa chất, xử lý chất thải nguy hại. |
| PVDF (Polyvinylidene Fluoride) | Chịu nhiệt cực hạn 120–140°C, kháng hóa chất đậm đặc, chống tia UV | Công nghiệp bán dẫn, dược phẩm cao cấp, hệ thống dẫn axit/bazơ đậm đặc. |
Rủi ro khi thi công sai quy trình: do đặc thù cơ học của polymer có độ bền kéo thấp hơn kim loại, lắp đặt sai kỹ thuật sẽ dẫn đến biến dạng cục bộ, nứt vỡ tai van, rò rỉ tại điểm kết nối bích hoặc kẹt hoàn toàn đĩa van do ứng suất đường ống phân bổ không đều. Khác với van gang có thể “chịu đòn” khi siết quá tay, van nhựa hỏng ngay từ lần siết sai đầu tiên — vì vậy toàn bộ quy trình dưới đây xoay quanh việc kiểm soát lực.

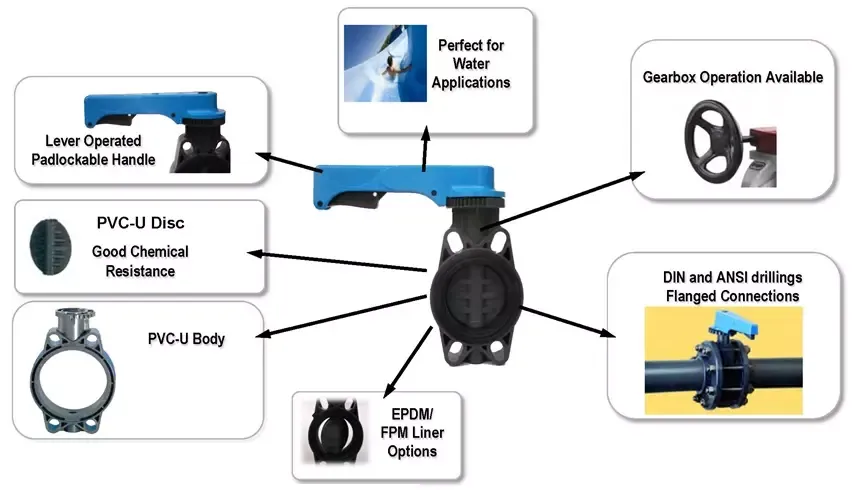

Nếu bạn chưa nắm vững cấu tạo 5 bộ phận, biểu đồ P-T rating và cách phân loại theo bộ truyền động, hãy đọc trước cẩm nang van bướm nhựa: cấu tạo, thông số và cách chọn — bài này sẽ tập trung thuần túy vào kỹ thuật thi công và bảo trì.
Công tác chuẩn bị trước khi lắp đặt
Kiểm tra ngoại quan và cơ học thiết bị
- Hình thức: thân van, bộ truyền động (tay gạt, tay quay vô lăng), trục van và mặt bích không được có vết nứt, bọt khí hoặc rạn chân chim do quá trình đúc.
- Gioăng làm kín (liner): kiểm tra tính tương thích của vật liệu gioăng với lưu chất — EPDM chỉ dùng cho nước hoặc kiềm loãng, trong khi PTFE bắt buộc phải có cho axit đậm đặc. Đảm bảo bề mặt gioăng phẳng đều, không lão hóa hoặc biến dạng.
- Vận hành thử: thực hiện chu trình đóng – mở thủ công để kiểm tra độ trơn tru của đĩa van, đảm bảo không có điểm kẹt cơ học trước khi đưa vào hệ thống.
Bảng tra cứu tương thích cơ bản của vật liệu gioăng:
| Môi chất | Nhựa PTFE | Cao su Nitrile | Cao su EPDM | Cao su FKM |
|---|---|---|---|---|
| Axit (HCl, HNO3, H2SO4) | R | N | L | R |
| Kiềm (NaOH, KOH) | R | R | R | L |
| Dung môi hữu cơ (Acetone, Toluene) | R | N | N | R |
| Dầu mỏ, xăng | R | R | N | R |
| Nước và hơi nước | R | R | R | R |
(Quy ước chung: R = Khuyến nghị / Tốt; L = Tương thích hạn chế; N = Không khuyến nghị)
Chuẩn bị thiết bị, dụng cụ và vật tư phụ trợ
- Dụng cụ bắt buộc: cờ lê lực (torque wrench) để kiểm soát lực siết chính xác, mỏ lết, bộ bu-lông đai ốc inox 304/316 tùy môi trường.
- Vật tư phụ: dung môi làm sạch nhựa chuyên dụng, khăn lau sợi mịn không để lại xơ.
- Đối chiếu tiêu chuẩn hình học: xác định tiêu chuẩn mặt bích của van và đường ống tương thích (DIN PN10/PN16, JIS 10K hoặc ANSI class 150) nhằm bảo đảm đồng tâm lỗ bu-lông.
Quy trình lắp đặt van bướm nhựa chuẩn MEP
Xác định vị trí và khoảng cách kỹ thuật
Để triệt tiêu dòng chảy xoáy (turbulent flow) và đảm bảo dòng chảy tầng (laminar flow) qua đĩa van, vị trí lắp đặt cần tuân thủ nguyên tắc đoạn ống thẳng (straight pipe run). Theo tài liệu hướng dẫn kỹ thuật đường ống của các hãng van lớn như +GF+ hay Asahi, khoảng cách tối thiểu từ phụ kiện (co, tê) đến van là 5D ở phía thượng lưu (đầu vào) và 2D ở phía hạ lưu (đầu ra). Nếu lắp sau máy bơm xả, khoảng cách đầu vào cần tăng lên ít nhất 10D để tránh hiện tượng xâm thực (cavitation). Trong đó D là đường kính danh định của ống — ví dụ ống DN100 thì khoảng cách đầu vào tối thiểu là 5 × 100 = 500mm.
Ngoài khoảng cách dọc tuyến ống, kỹ sư cần đo khe hở thực tế giữa hai mặt bích trước khi đặt mua van. Khe hở này phải lớn hơn chiều dày thân van (kích thước Face to Face) khoảng 1–2mm để đưa van vào nhẹ nhàng mà không làm xước gioăng. Nếu chưa nắm chiều dày chuẩn theo từng cỡ DN, hãy tra bảng kích thước Face to Face của van bướm nhựa theo tiêu chuẩn ISO 5752 series 20 kèm khoảng sai số thực tế của từng hãng.

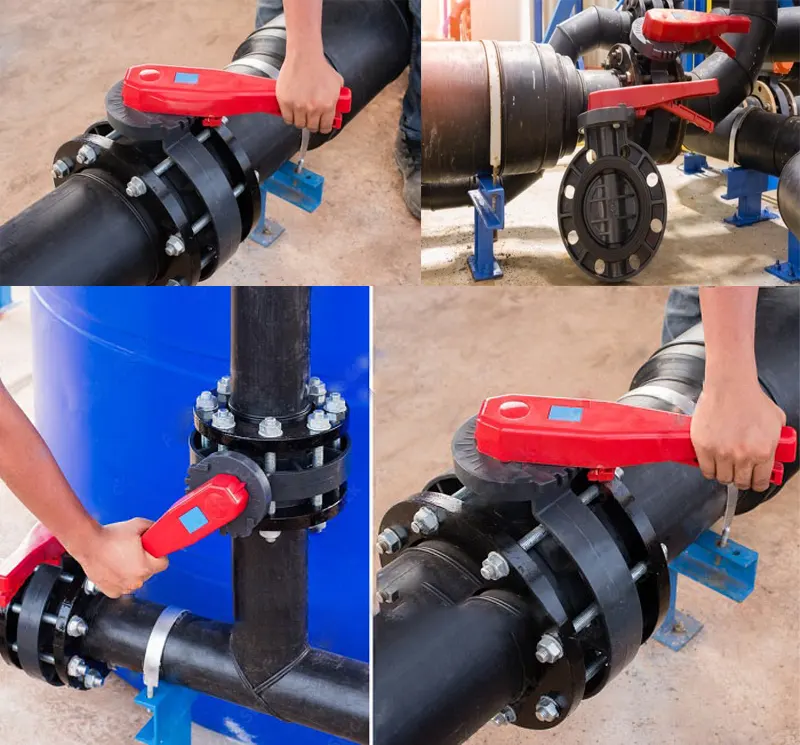

Biện pháp thi công nối mặt bích (flange connection)
Bước 1: mở nhẹ đĩa van ở góc khoảng 10–20 độ để đĩa không nhô ra ngoài thân van, tránh làm trầy xước cạnh đĩa khi đưa vào khoảng trống giữa hai mặt bích ống.
Bước 2: đặt van vào giữa hai mặt bích ống. Lưu ý quan trọng: bản thân gioăng làm kín tích hợp trên van bướm nhựa đã có chức năng làm kín mặt bích, không chèn thêm gioăng cao su phụ trừ khi có chỉ định đặc biệt của nhà sản xuất. Xỏ toàn bộ bu-lông qua lỗ mặt bích, vặn đai ốc bằng tay để cố định vị trí tạm thời.
Bước 3 (trọng yếu): sử dụng cờ lê lực siết bu-lông theo trình tự đối xứng hình chữ X, chia quy trình siết thành 3 giai đoạn lực: 30% → 60% → 100% lực định mức.
Bảng tra lực siết bu-lông van bướm nhựa tham khảo:
| Kích cỡ van (Inch) | Kích cỡ (DN) | Lực siết (N.m) | Lực siết (ft-lbs) |
|---|---|---|---|
| 1.5″ – 2″ | DN40 – DN50 | 15 – 20 | 12 – 15 |
| 2.5″ – 3″ | DN65 – DN80 | 20 – 30 | 15 – 22 |
| 4″ | DN100 | 30 – 35 | 22 – 26 |
| 5″ – 6″ | DN125 – DN150 | 35 – 45 | 26 – 33 |
| 8″ | DN200 | 50 – 60 | 37 – 45 |
| 10″ | DN250 | 70 – 85 | 52 – 63 |
| 12″ | DN300 | 85 – 100 | 63 – 75 |
Ghi chú: các thông số trên là mức chuẩn trung bình phổ biến của các hãng lớn (Asahi, Spears, Hayward…). Nếu bạn có tài liệu kỹ thuật đi kèm của đúng hãng van đang dùng, hãy lấy con số của hãng làm ưu tiên tuyệt đối.
Siết đúng lực là ranh giới giữa một mối nối kín tuyệt đối và một chiếc van hỏng: lực quá lỏng gây rò rỉ, còn lực quá chặt khiến lớp cao su bị ép lún vượt giới hạn đàn hồi, đùn ngược vào lòng van và bị mép đĩa cắt rách ở lần vận hành kế tiếp. Đây là lỗi thi công phổ biến nhất trên công trường mà cờ lê thường không thể “cảm nhận” được — cơ chế vật lý đầy đủ cùng dấu hiệu nhận biết sớm được phân tích trong bài sự cố rách gioăng van bướm do siết ốc quá chặt
Biện pháp thi công nối rắc co / dán keo (socket connection)
Đối với các dòng van bướm nhựa kích cỡ nhỏ sử dụng đầu nối rắc co (true union): tháo rời các đai rắc co nối với ống, thực hiện dán keo hoặc hàn nhiệt đầu rắc co vào ống nhựa trước. Đợi mối dán khô hoàn toàn (tối thiểu 5–10 phút tùy chủng loại keo) mới lắp thân van vào giữa và siết đai rắc co bằng tay hoặc dụng cụ chuyên dụng — trình tự này bảo vệ gioăng bên trong khỏi tác động nhiệt và hóa chất của keo dán.
Quy trình kiểm tra và bảo trì định kỳ
Thử áp và nghiệm thu sau lắp đặt (hydrostatic test)
Hệ thống sau khi lắp đặt hoàn thiện phải được thử áp lực thủy tĩnh để nghiệm thu cơ học theo trình tự: điền đầy lưu chất vào hệ thống và xả toàn bộ khí bẫy trong đường ống; mở van ở trạng thái mở một phần (khoảng 45 độ) rồi tăng áp từ từ đến áp suất thử nghiệm — thông thường bằng 1,5 lần áp suất làm việc định mức (CWP) theo quy định kiểm tra rò rỉ thân van của tiêu chuẩn ASME B16.34 / API 598; quan sát bằng mắt thường tại các vị trí kết nối bích trong tối thiểu 30 phút để xác nhận không xảy ra sụt áp hoặc rò rỉ.
Lịch trình và danh mục bảo trì định kỳ
- Tần suất tiêu chuẩn: định kỳ 3–6 tháng/lần với môi trường nước công nghiệp; rút ngắn còn 1–3 tháng/lần với đường ống hóa chất ăn mòn cao hoặc hệ thống vận hành liên tục.
- Bảo trì trục và đĩa van: lau sạch cặn bám, muối kết tinh trên trục van; bôi trơn các cơ cấu truyền động bằng mỡ silicone chuyên dụng — tuyệt đối không dùng dầu mỡ gốc dầu mỏ vì sẽ phá hủy cấu trúc polymer của gioăng.
- Thay thế linh kiện lão hóa: kiểm tra độ đàn hồi của gioăng cao su; nếu gioăng chai cứng, rạn nứt hoặc biến dạng hình học thì phải thay mới để bảo đảm độ kín khít.
Các lưu ý kỹ thuật cốt lõi để tối ưu tuổi thọ van
- Triệt tiêu ứng suất cơ học: không để van bướm nhựa chịu tải trọng từ hệ thống đường ống. Phải thiết kế bệ đỡ ống cố định (pipe support/hanger) ngay sát hai đầu kết nối của van, đặc biệt với van gắn bộ điều khiển điện hoặc khí nén có trọng lượng lớn.
- Phòng búa nước (water hammer): không đóng hoặc mở van đột ngột, đặc biệt với van tay gạt trong hệ thống có lưu tốc lớn hơn 1,5 m/s, nhằm ngăn sóng áp suất phá hủy đường ống nhựa và mối nối dán keo.
- Không hàn gần van: tuyệt đối không hàn mặt bích nhựa khi đang kẹp van ở giữa — nhiệt lượng hàn làm biến dạng thân van và cháy gioăng ngay lập tức.
Câu hỏi thường gặp (FAQ)
Tại sao van bướm nhựa thường bị kẹt bộ phận tay gạt hoặc tay quay?
Nguyên nhân chủ yếu do muối kết tinh hoặc cặn bám tích tụ tại trục van và đĩa van trong quá trình vận hành dòng lưu chất bẩn, hoặc do siết bu-lông mặt bích lệch tâm tạo ra ứng suất vặn vẹo thân van, ép chặt đĩa van nhựa gây kẹt cơ học.
Có cần bôi keo dán nhựa trực tiếp vào gioăng làm kín của van bướm không?
Tuyệt đối không. Gioăng làm kín (Liner) của van bướm nhựa được thiết kế để tự làm kín khi ép phẳng với mặt bích ống. Hóa chất trong keo dán nhựa sẽ phá hủy cấu trúc cao su hoặc polyme của gioăng, gây hư hỏng và rò rỉ nghiêm trọng.
Tần suất bảo trì tối ưu cho van bướm nhựa trong nhà máy hóa chất là bao lâu?
Đối với môi trường hóa chất ăn mòn cao hoặc có nhiệt độ, tần suất bảo trì tối ưu là từ 1 đến 3 tháng/lần nhằm kiểm tra độ lão hóa của gioăng PTFE/EPDM và kiểm tra tình trạng ăn mòn của trục van.
Áp suất thử nghiệm sau lắp đặt van bướm nhựa là bao nhiêu?
Áp suất thử thủy tĩnh thông thường bằng 1,5 lần áp suất làm việc định mức của hệ thống, duy trì và quan sát tối thiểu 30 phút. Van được mở một phần khoảng 45 độ trong quá trình thử để kiểm tra đồng thời độ kín thân van và mối nối bích.
