Van bướm nhựa DN100 – thông số kỹ thuật, áp suất và hướng dẫn chọn mua

Van bướm nhựa DN100 là van bướm nhựa dùng cho đường ống danh định DN100, tương đương 4 inch, lắp với ống nhựa có đường kính ngoài khoảng phi 110–114mm tùy hệ ống. Van có kích thước Face to Face chuẩn 52mm, chịu áp tối đa 10 bar (PN10) ở 20°C và giảm dần khi nhiệt độ tăng, mặt bích tương thích JIS 10K (tâm lỗ 175mm, 8 lỗ) hoặc ANSI 150 (tâm lỗ 190,5mm, 8 lỗ). Ở cỡ này, van tay gạt vẫn vận hành thoải mái bằng sức người và là lựa chọn phổ biến nhất.

Bài viết được biên soạn bởi bộ phận kỹ thuật V-ON — DN100 là cỡ van bướm nhựa bán chạy nhất tại kho, số liệu dưới đây đối chiếu từ catalogue các hãng đang phân phối và số đo thực tế. Thẩm định kỹ thuật: Nguyễn Văn Long – kỹ sư cơ khí, 9 năm kinh nghiệm.

DN100 nghĩa là gì và khác D100 ở chỗ nào?

DN là viết tắt của Diamètre Nominal (đường kính danh định) theo hệ tiêu chuẩn châu Âu — một con số quy ước dùng để gọi tên cỡ ống và phụ kiện, không phải số đo trực tiếp của bất kỳ kích thước vật lý nào. DN100 tương ứng 4 inch trong hệ Anh–Mỹ, và đường kính trong của lỗ thông dòng thường xấp xỉ 100mm.

Trong khi đó, ký hiệu D (hoặc phi, ký hiệu Ø) trên thị trường ống nhựa Việt Nam thường chỉ đường kính ngoài thực tế của ống. Đây là nguồn gốc của phần lớn nhầm lẫn khi đặt hàng:

Hệ quả thực tế: khi đặt van bướm nhựa DN100, bạn phải nói rõ đường ống của mình là phi 110 (hệ mét, phổ biến với ống uPVC Bình Minh, Tiền Phong) hay phi 114 (hệ inch, phổ biến với ống thép và một số ống nhập khẩu). Van bướm bản thân là kiểu wafer kẹp giữa hai mặt bích, nên điều thực sự quyết định lắp vừa hay không là mặt bích của bạn theo tiêu chuẩn nào, chứ không phải con số phi ống. Đây là câu hỏi đầu tiên nhân viên kỹ thuật nên hỏi khi tiếp nhận đơn hàng.

Thông số kỹ thuật van bướm nhựa DN100

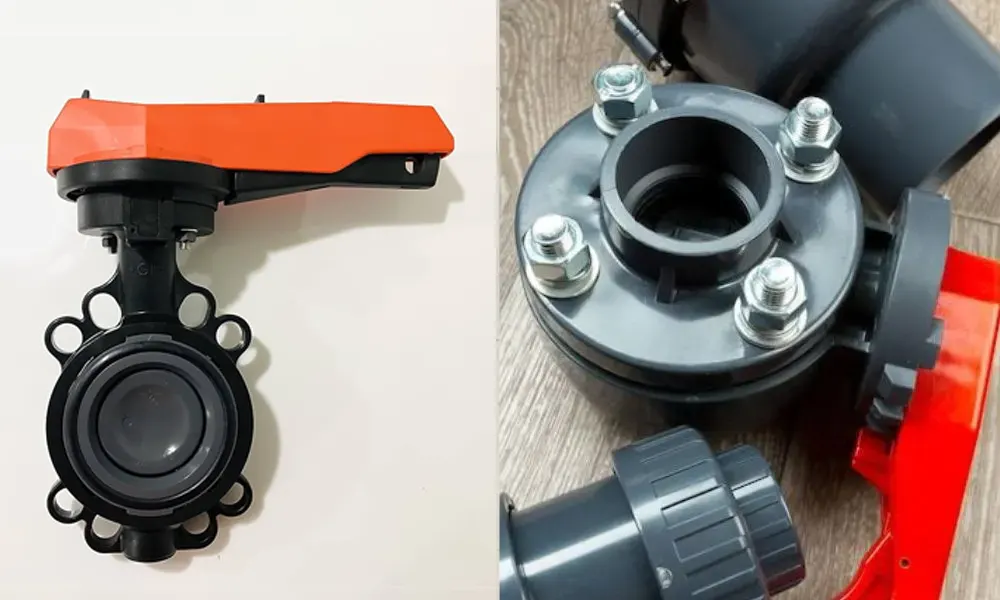

Áp suất DN100 giảm bao nhiêu khi nhiệt độ tăng?

Đây là thông số bị bỏ qua nhiều nhất khi mua van nhựa. Con số PN10 hay PN16 in trên thân van chỉ đúng ở 20°C; nhựa mềm dần khi nóng lên nên áp suất cho phép tụt nhanh:

(Bảng quy đổi từ hệ số giảm áp theo nhiệt độ của nhựa, áp cho van PN10. Trước khi đăng cần đối soát với biểu đồ P-T rating trong catalogue của đúng hãng đang phân phối — hai bài trong cụm không được lệch số.)

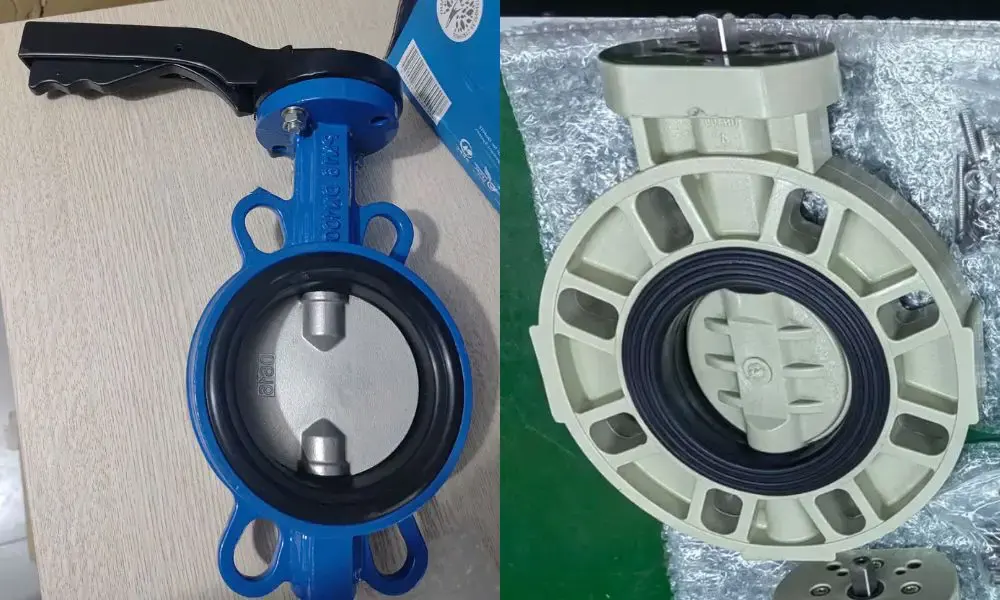

Việc chọn vật liệu thân van vì thế không chỉ là chuyện kháng hóa chất mà còn là chuyện chịu áp: cùng một hệ chạy 10 bar, thân uPVC chỉ an toàn khi lưu chất dưới 20°C, còn nếu hệ có nước nóng 50–60°C thì phải chuyển sang PP hoặc PVDF. Biểu đồ P-T rating đầy đủ cho cả 4 loại nhựa cùng bảng tra tương thích hóa chất theo từng loại gioăng có trong cẩm nang van bướm nhựa: cấu tạo, thông số và cách chọn — nên đối chiếu trước khi chốt vật liệu cho cỡ DN100.

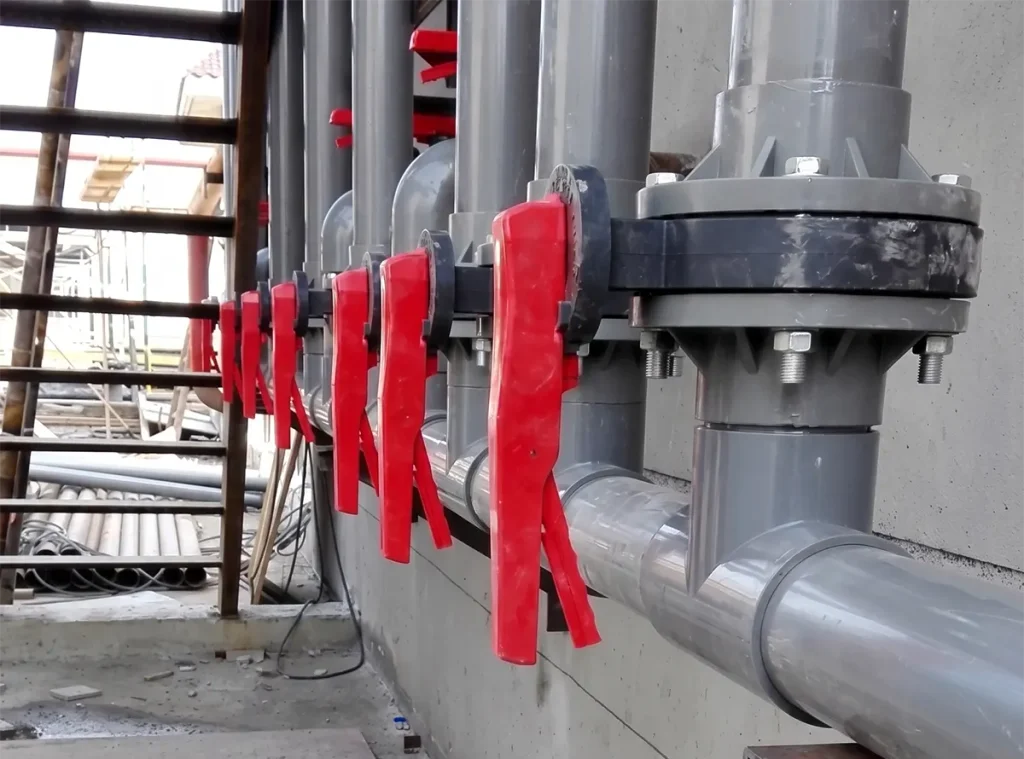

Kích thước lắp đặt: khe bích cần bao nhiêu?

Van bướm nhựa DN100 kiểu wafer có chiều dày thân (Face to Face) chuẩn 52mm theo ISO 5752 series 20, thực tế các hãng dao động 50–54mm. Khi thi công hệ mới, khoảng cách giữa hai mặt bích nên bằng F2F cộng 1–2mm — tức khoảng 53–54mm — đủ để đưa van vào nhẹ nhàng với đĩa mở hé mà vẫn còn hành trình ép kín gioăng khi siết bu-lông.

Khi thay van cũ, con số F2F trở thành ràng buộc cứng: hai mặt bích đã cố định trên đường ống, van mới bắt buộc phải cùng chiều dày. Đáng lưu ý là cùng mã “DN100” nhưng lô sản xuất hoặc hãng khác nhau có thể lệch 2–4mm — đủ để van về đến công trường mà không lắp được. Cách an toàn nhất là đo trực tiếp van cũ bằng thước kẹp trước khi đặt hàng; bảng tra đầy đủ dải DN40–DN400 kèm khoảng sai số theo từng hãng có trong bảng kích thước Face to Face của van bướm nhựa.

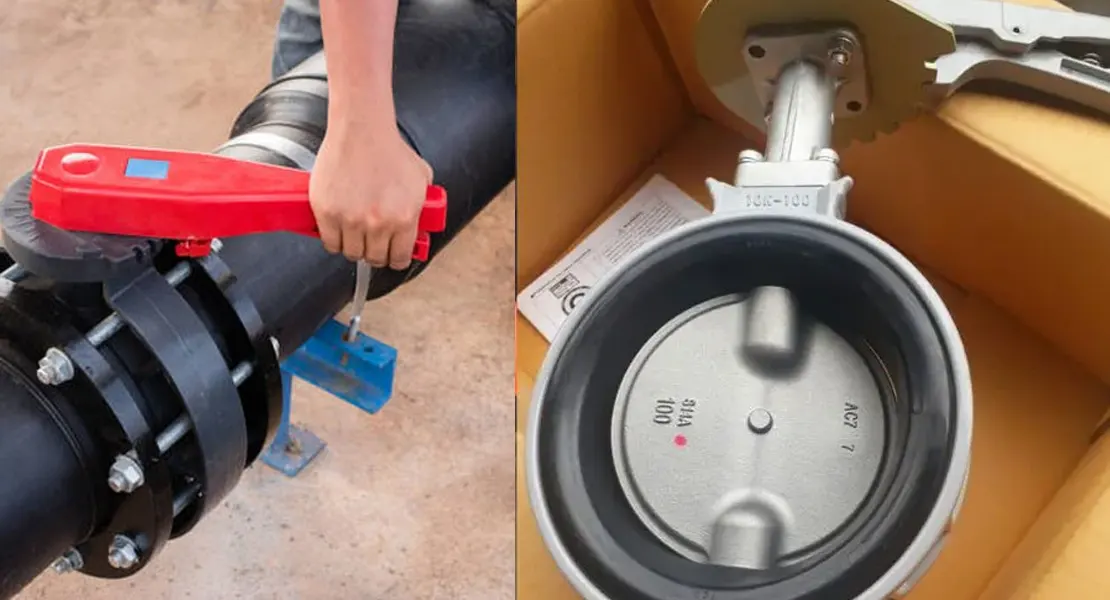

Chọn kiểu vận hành nào cho van DN100?

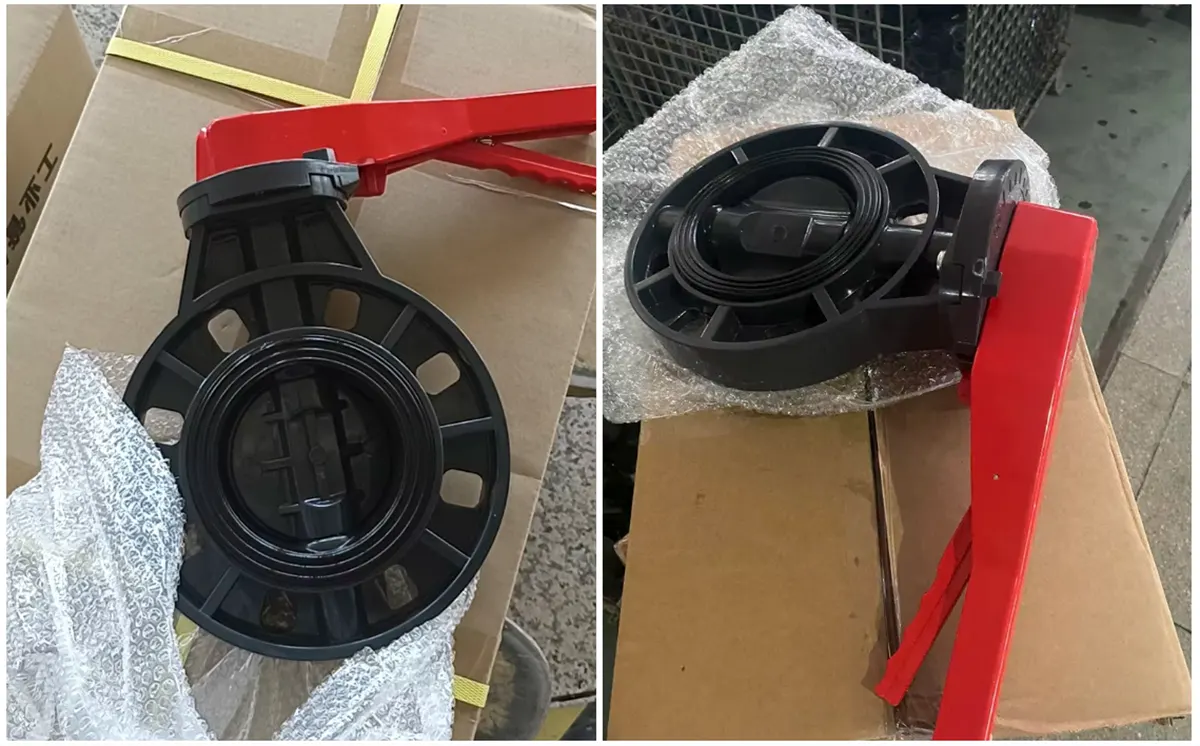

DN100 nằm ở vùng “dễ chọn” nhất trong dải van bướm nhựa: mô-men cản của đĩa van ở cỡ này vẫn nằm trong khả năng của sức người, nên van tay gạt là lựa chọn mặc định — rẻ hơn tay quay 20–40%, thao tác nhanh 1–2 giây, gọn nhẹ và dễ bảo trì. Đa số hệ cấp thoát nước, tưới tiêu và xử lý nước thải dùng van DN100 tay gạt là đủ.

Ba trường hợp nên cân nhắc tay quay dù ở cỡ DN100: hệ có áp suất cao gần ngưỡng PN10 khiến gạt nặng tay; tuyến ống dài hoặc lưu tốc lớn dễ phát sinh búa nước khi đóng đột ngột; hoặc van đóng vai trò điều tiết lưu lượng cần giữ chính xác một góc mở thay vì chỉ đóng/mở. Bộ tiêu chí phân định đầy đủ theo kích thước, áp suất, mục đích điều tiết và không gian lắp đặt có trong bài so sánh van bướm nhựa tay gạt và tay quay.

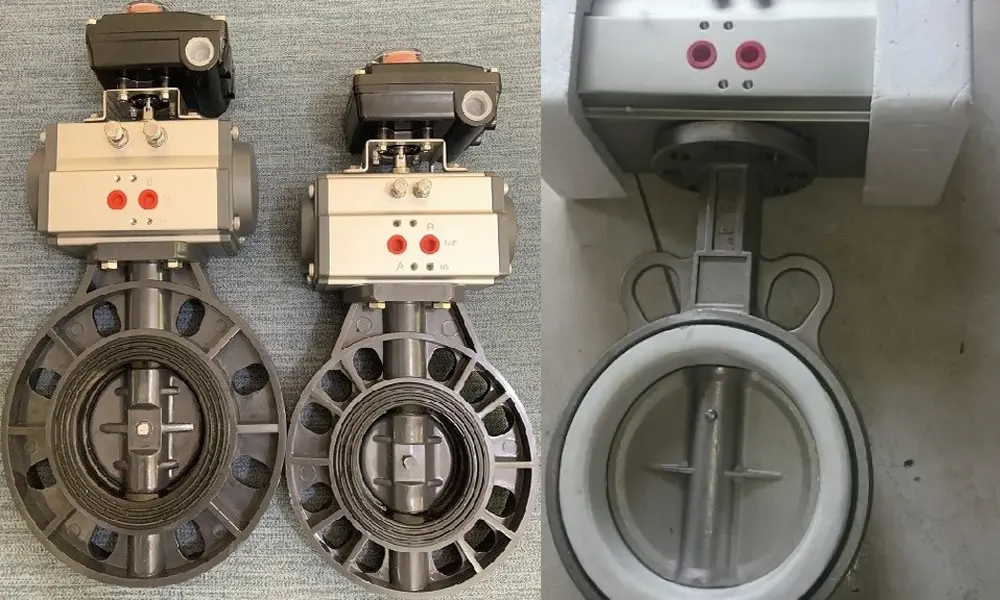

Khi nào nên chuyển DN100 sang van tự động?

Nếu van DN100 của bạn phải đóng/mở nhiều lần mỗi ca, nằm ở vị trí xa hoặc trên cao, thuộc tuyến hóa chất mà mỗi lần thao tác tay là một lần phơi nhiễm, hoặc cần tích hợp tín hiệu về tủ PLC — thì phương án tự động hóa đáng cân nhắc. Ở cỡ DN100, bộ truyền động khí nén là lựa chọn kinh tế nhất: đóng/mở 1–3 giây, chi phí thấp hơn van inox cùng cỡ 30–50% và thấp hơn phương án điều khiển điện 20–30%.

Cần lưu ý cỡ DN100 là ngưỡng bắt đầu phải bố trí giá đỡ riêng cho cụm van khi gắn bộ truyền động, vì actuator cùng phụ kiện nặng gấp nhiều lần tay gạt và không được để đường ống nhựa gánh tải. Cách chọn kiểu tác động đơn hay kép, danh mục phụ kiện đi kèm và bảng giá tham khảo theo cỡ được trình bày trong bài van bướm nhựa điều khiển khí nén.

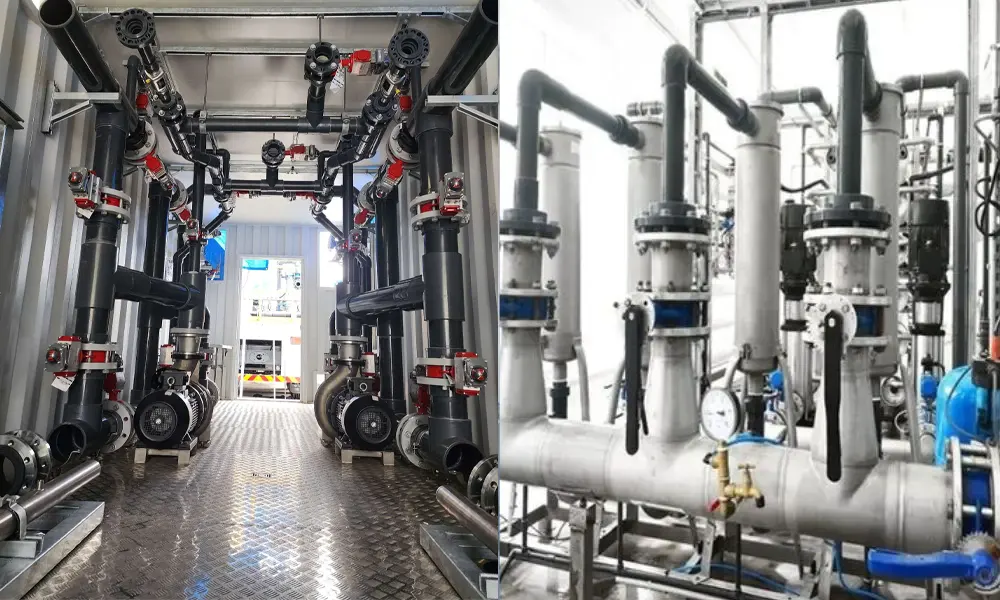

Ứng dụng phổ biến của van bướm nhựa DN100

• Cấp thoát nước công nghiệp: van cô lập nhánh, van xả đáy bể, van trước và sau bơm trên tuyến ống phi 110.
• Xử lý nước thải: van chia dòng giữa các bể, van tuần hoàn bùn — môi trường có cặn và hóa chất nhẹ, dùng thân uPVC gioăng EPDM là đủ.
• Xi mạ và hóa chất: thân PP hoặc PVDF kèm gioăng PTFE cho tuyến axit, kiềm; đây là nhóm ứng dụng mà van nhựa vượt trội hoàn toàn so với van kim loại về tuổi thọ và chi phí.
• Nuôi trồng thủy sản: hệ cấp nước biển, nước lợ — bắt buộc chọn trục inox 316 thay vì 304 để tránh ăn mòn rỗ do ion clorua.
• Hệ thống RO, lọc nước và làm mát: van cô lập màng lọc, van bypass; ưu điểm là không rỉ sét làm nhiễm bẩn nước sau xử lý.
