Những thông số kích thước của van bi 34 cần kiểm tra

Van bi 34, so với các kích cỡ van nhỏ hơn, đã được ứng dụng để kiểm soát dòng chảy trên các tuyến ống trục chính trong một số hệ thống đường ống. Chính vì vậy, việc lựa chọn vật liệu van ở kích cỡ này đòi hỏi sự cân nhắc kỹ lưỡng hơn nhằm đảm bảo độ bền và hiệu quả vận hành. Dưới đây là những thông tin quan trọng mà bạn đọc cần nắm rõ về dòng van bi 34.

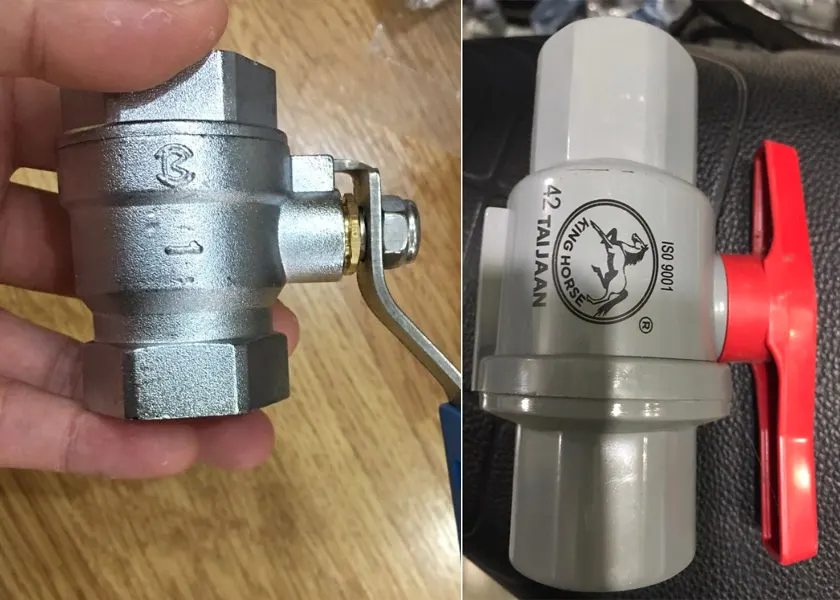

Van bi 34 là gì

Van bi 34 là loại van dùng để đóng, mở và điều tiết lưu lượng dòng nước, được thiết kế phù hợp với đường ống có đường kính ngoài 34mm. Với kích thước phi 34, dòng van này chủ yếu được vận hành thủ công, phổ biến nhất là kiểu tay gạt (van gạt 34) hoặc tay vặn, đáp ứng tốt nhu cầu kiểm soát dòng chảy trong nhiều hệ thống đường ống khác nhau.

Cỡ van bi phi 34 tương đương với bộ phận nào trên cơ thể

Để giúp người đọc dễ hình dung kích thước thực tế của van bi phi 34 mà không cần dùng đến thước đo, có thể lấy bàn tay người lớn làm mốc so sánh trực quan.

Kích thước 3,4cm tương đương với chiều dài từ chân đến đầu ngón cái trong lòng bàn tay. Với cỡ này, thợ thi công hoàn toàn có thể luồn vừa ngón tay cái qua lòng van.

Một cách hình dung đơn giản khác là khi chụm ngón cái và ngón trỏ vào phần đai ốc (đối với van bi nhựa rắc co), khoảng cách từ chân ngón cái đến đốt đầu tiên của ngón trỏ chính là xấp xỉ 34mm.

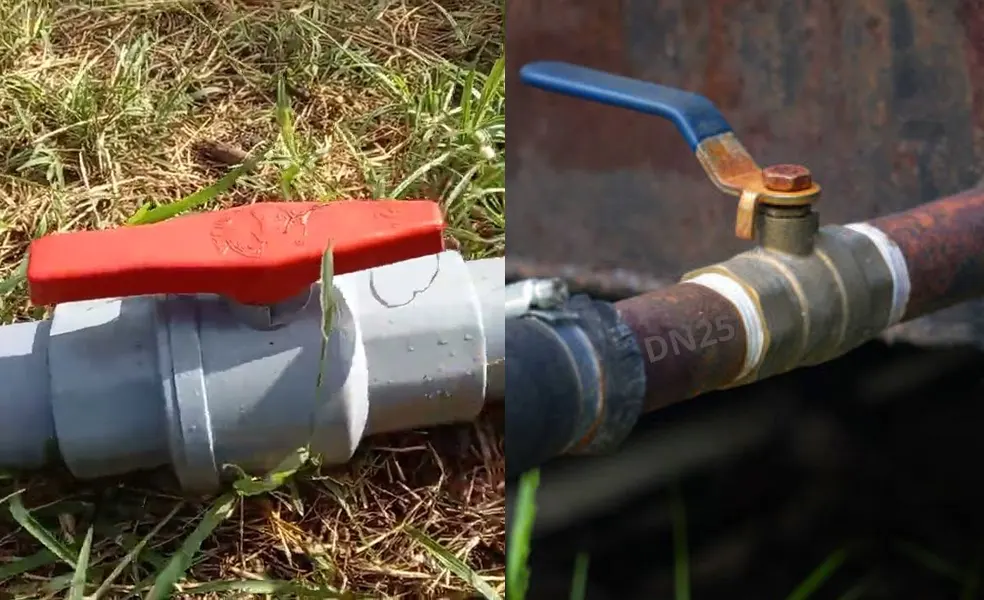

Van bi 34 tương ứng với ống cỡ bao nhiêu

Đây là nội dung khiến nhiều người mua vật tư dễ nhầm lẫn khi lựa chọn theo kích thước tại các đại lý phân phối. Căn cứ vào bảng quy đổi kích thước ống thép và ống nhựa PVC, đường ống phi 34 được xác định như sau:

Đối với ống kim loại: Kích thước danh nghĩa tương ứng là DN25 hay 1 inch.

Đối với ống uPVC hệ inch: Sử dụng ống cỡ 1 inch.

Đối với ống nhựa uPVC hệ mét: Kích thước tương đương DN34.

Việc nắm rõ cách quy đổi này sẽ giúp chọn đúng van bi 34, đảm bảo lắp đặt chính xác và vận hành ổn định cho hệ thống.

Các kích thước cần đo khi chọn van bi phi 34

Không phải mọi loại van bi phi 34 đều có thông số giống nhau hoàn toàn về chiều dài, độ dày hay hình dáng tổng thể. Đặc biệt khi cải tạo hoặc thay thế trên hệ thống đường ống cũ, việc đo đạc chính xác là rất cần thiết để tránh tình trạng mua van về nhưng không lắp vừa. Dưới đây là 3 thông số quan trọng cần kiểm tra:

Đường kính trong của van: Đây là yếu tố then chốt nhằm đảm bảo van lắp kín khít với ống, hạn chế tối đa nguy cơ rò rỉ nước trong quá trình vận hành.

Chiều dài thân van: Là khoảng cách giữa hai đầu nối của van. Trong trường hợp đường ống đã cố định và không thể điều chỉnh, người mua cần lựa chọn van có chiều dài tương ứng chính xác.

Khoảng cách hoạt động của tay gạt: Áp dụng cho van bi tay gạt phi 34. Cần kiểm tra không gian xung quanh để đảm bảo khi xoay tay gạt 90 độ, van không bị vướng tường hoặc các đường ống lân cận.

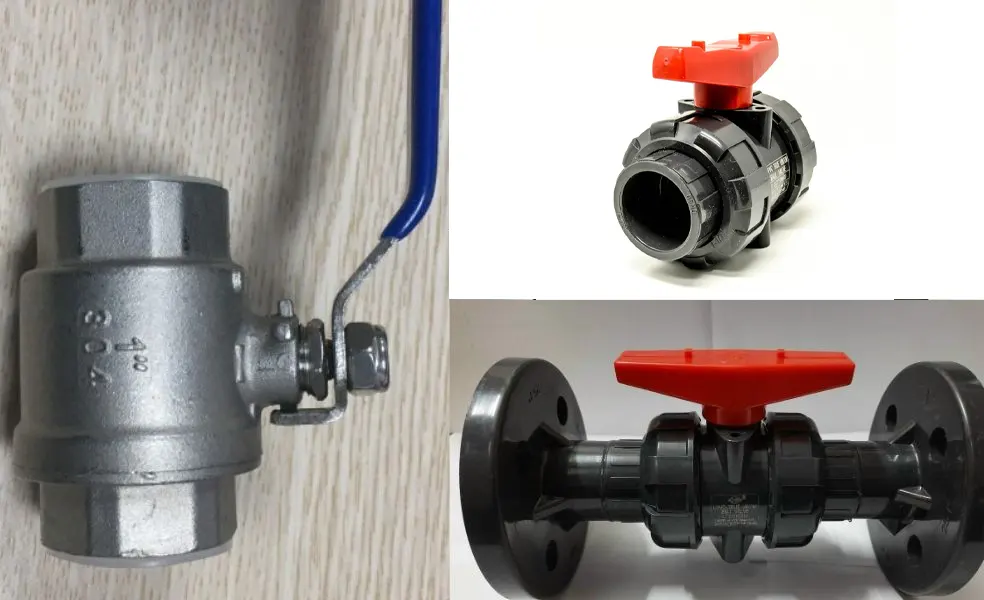

Thông số kích thước được thể hiện trên thân van bi 34

Trên thực tế, không phải tất cả các dòng van bi phi 34 đều được in trực tiếp số “34” trên bề mặt thân van. Thay vào đó, các nhà sản xuất uy tín thường sử dụng những ký hiệu tiêu chuẩn sau để biểu thị kích cỡ:

1″ (1 inch): Thường xuất hiện trên các dòng van bi kết nối ren, tương ứng với cỡ ống 1 inch.

DN25: Thể hiện đường kính danh nghĩa của ống là 25mm, theo tiêu chuẩn DN.

34: Ký hiệu hay gặp trên các loại van bi nhựa dán keo, thể hiện đường kính ngoài ống phù hợp là 34mm.

Việc nắm rõ các ký hiệu này giúp người dùng dễ dàng nhận biết và lựa chọn đúng loại van bi 34 cho hệ thống đường ống.

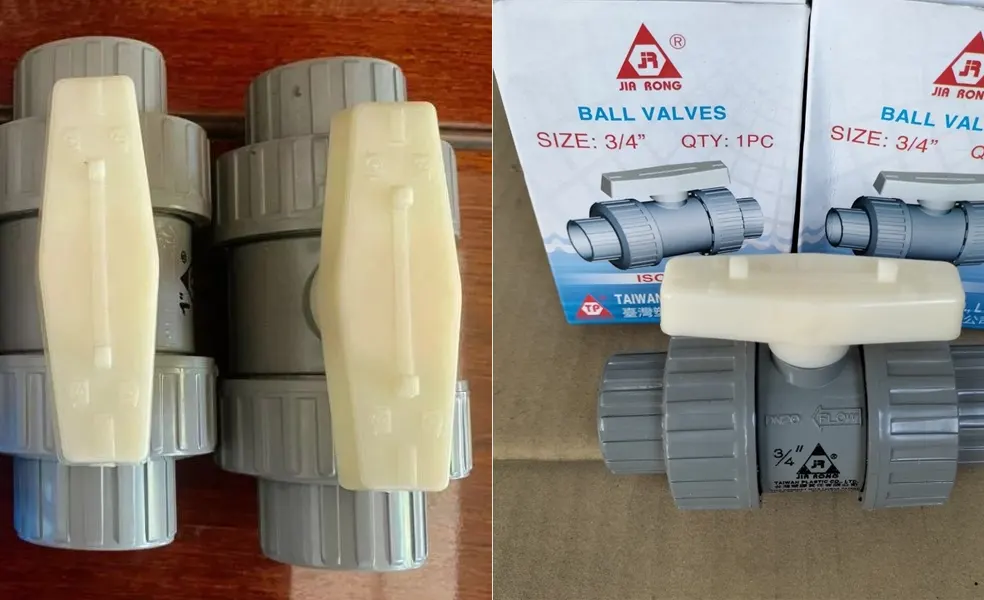

Van bi phi 34 được chế tạo từ những vật liệu nào

Tùy theo ngân sách đầu tư cũng như môi trường làm việc của hệ thống, người dùng có thể cân nhắc lựa chọn van bi phi 34 với các chất liệu phổ biến sau:

Van bi nhựa: Giá thành thấp, trọng lượng nhẹ, dễ lắp đặt và không bị ăn mòn. Phù hợp cho đường ống nước sinh hoạt, hệ thống tưới tiêu, bể bơi hoặc các ứng dụng dân dụng.

Van bi đồng: Có độ bền cao, chịu nhiệt tốt, khả năng kháng hóa chất và kháng khuẩn ổn định, thường được sử dụng trong hệ thống cấp nước sạch.

Van bi inox: Đảm bảo độ vệ sinh cao, không gỉ sét, thích hợp cho nhà máy chế biến thực phẩm, dược phẩm và các hệ thống lọc nước tinh khiết.

Van bi gang: Ít gặp ở kích cỡ phi 34, chủ yếu dùng trong các công trình đặc thù yêu cầu khả năng chịu va đập và độ bền cơ học cao.
