Van bi nhựa công nghiệp gồm 5 bộ phận chính: thân van, bi van, trục van, tay gạt và gioăng làm kín. Bi van là quả cầu đục lỗ xuyên tâm, xoay 90° để chuyển giữa mở hoàn toàn và đóng hoàn toàn. Van được phân loại theo ba kiểu kết nối — rắc co đôi, dán keo, mặt bích — và ba kiểu vận hành: tay gạt, điều khiển điện, điều khiển khí nén.
Van kim loại từng là mặc định trong hệ thống đường ống công nghiệp. Nhưng ở những nơi lưu chất là axit, bazơ, nước muối hay nước thải, van đồng và van gang bị ăn mòn chỉ sau vài năm, còn van inox thì đội chi phí lên rất cao. Van bi nhựa giải quyết đúng bài toán đó với giá thấp hơn nhiều.
Bài viết này là điểm khởi đầu của thư viện tài liệu van bi nhựa tại V-ON. Đọc xong, bạn sẽ biết van bi nhựa cấu tạo ra sao, có bao nhiêu loại, chọn loại nào cho hệ thống của mình, và những nguyên tắc vận hành nào không được vi phạm nếu muốn van bền.

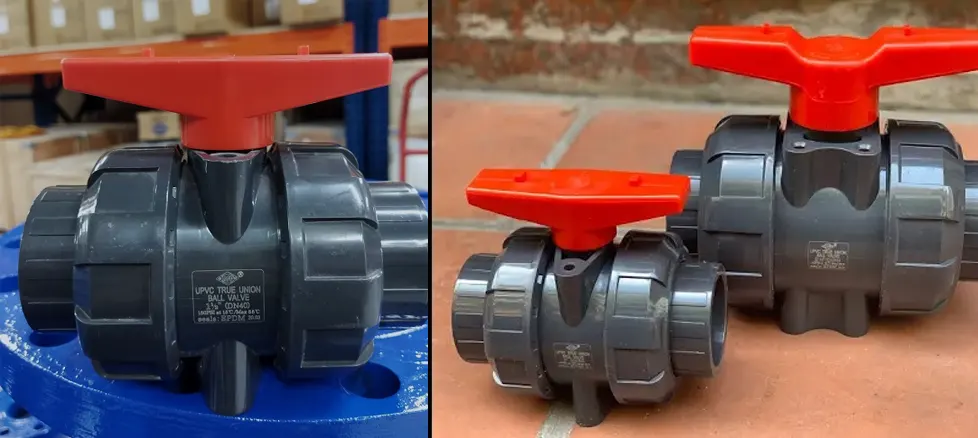

Van bi nhựa công nghiệp là gì?
Van bi nhựa (plastic ball valve) là loại van đóng mở nhanh, dùng một quả bi đục lỗ xuyên tâm đặt trong thân van để kiểm soát dòng chảy. Khi lỗ bi nằm song song với trục ống, dòng chảy đi thẳng qua và van mở hoàn toàn. Khi xoay tay gạt 90°, lỗ bi quay vuông góc với dòng chảy và van đóng kín.
Điểm khác biệt lớn nhất so với van kim loại nằm ở vật liệu thân van. Van bi nhựa được đúc từ uPVC, cPVC, PP hoặc PVDF — những loại nhựa kỹ thuật không phản ứng với phần lớn hóa chất công nghiệp. Nhờ vậy van không rỉ sét, không sinh ion kim loại nặng vào lưu chất, và bề mặt trong nhẵn nên ít bám cặn hơn đáng kể.
Ba lý do van bi nhựa được chọn thay van kim loại:
- Kháng hóa chất — làm việc ổn định trong môi trường axit, bazơ, dung dịch muối nồng độ cao, nơi van đồng và van gang bị ăn mòn nhanh.
- Trọng lượng nhẹ — nhẹ hơn van gang và van inox nhiều lần, giảm tải trọng lên giá đỡ đường ống và giảm chi phí nhân công khi lắp ở trên cao.
- An toàn vệ sinh — nhựa uPVC và PP đạt yêu cầu tiếp xúc nước sinh hoạt và thực phẩm, không gây mùi lạ hay đổi màu nước.
Đổi lại, van bi nhựa có hai giới hạn cần nắm rõ: chịu nhiệt kém hơn kim loại và chịu va đập cơ học kém hơn. Chi tiết từng dòng sản phẩm và cỡ có sẵn xem tại danh mục van bi nhựa chính hãng của V-ON.
Cấu tạo van bi nhựa gồm những bộ phận nào?

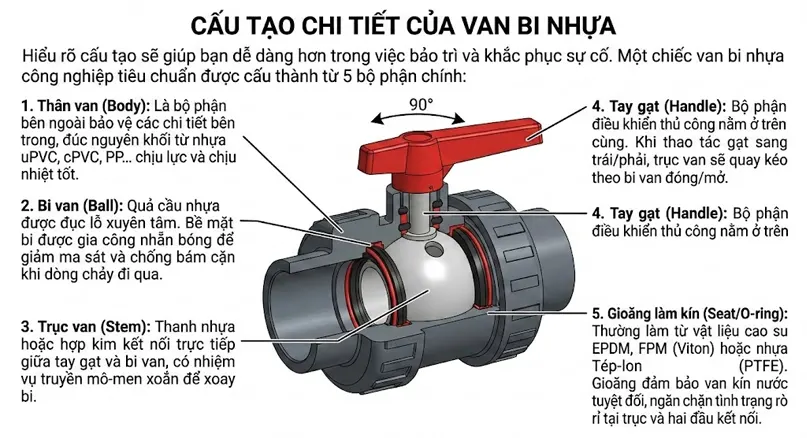

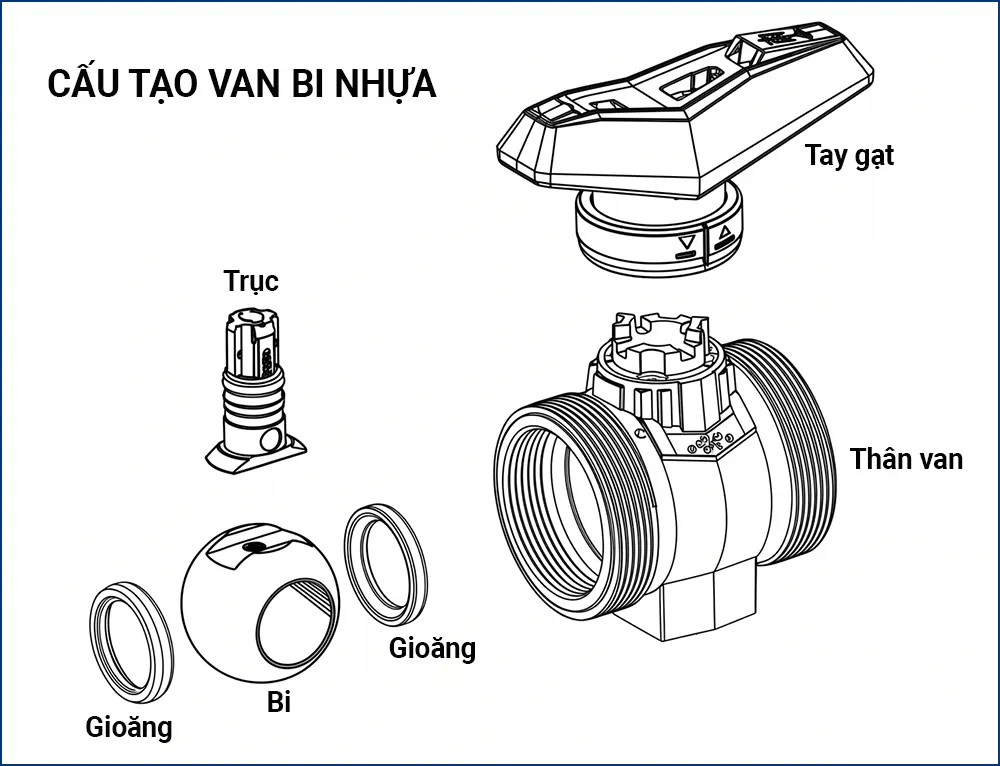

Một van bi nhựa tiêu chuẩn có 5 bộ phận. Hiểu rõ từng phần giúp bạn xác định nhanh nguyên nhân khi van gặp sự cố, thay vì phải tháo cả van ra mò.
Thân van (body)
Phần vỏ ngoài đúc nguyên khối, chịu toàn bộ áp lực bên trong và bảo vệ các chi tiết bên trong. Thân van quyết định cấp áp suất của cả sản phẩm — thường là PN10 hoặc PN16, tức chịu được 10 bar hoặc 16 bar ở nhiệt độ chuẩn 20°C.
Bi van (ball)
Quả cầu nhựa đục lỗ xuyên tâm, là bộ phận trực tiếp chặn hoặc cho dòng chảy đi qua. Bề mặt bi được mài nhẵn để giảm ma sát với gioăng. Chất lượng gia công bề mặt bi là điểm phân biệt rõ nhất giữa van chính hãng và van trôi nổi — bi gia công thô sẽ cào xước gioăng và gây rò rỉ chỉ sau vài tháng.
Trục van (stem)
Thanh truyền nối tay gạt với bi van, có nhiệm vụ truyền mô-men xoắn để xoay bi. Đây là điểm yếu cơ học của van: nếu người dùng cố vặn khi van bị kẹt, trục là bộ phận gãy đầu tiên.
Tay gạt (handle)
Bộ phận điều khiển thủ công gắn trên đỉnh trục. Hướng của tay gạt cho biết trạng thái van: song song với đường ống là mở, vuông góc là đóng. Nguyên tắc nhận biết này đúng với hầu hết van bi trên thị trường.
Gioăng làm kín (seat và O-ring)
Gồm hai nhóm: gioăng đế bi (seat) ép sát vào hai mặt bi để chặn nước khi van đóng, và các vòng O-ring làm kín tại trục và hai đầu kết nối. Vật liệu thường là EPDM, FPM (Viton) hoặc PTFE, chọn theo loại lưu chất. Đây là bộ phận hao mòn nhanh nhất và cũng là thứ cần thay đầu tiên khi van bắt đầu rỉ nước.
Phân loại van bi nhựa theo kiểu kết nối
Kiểu kết nối là yếu tố quyết định chi phí bảo trì trong suốt vòng đời hệ thống, nên cần chọn ngay từ khâu thiết kế chứ không phải khi đặt hàng.

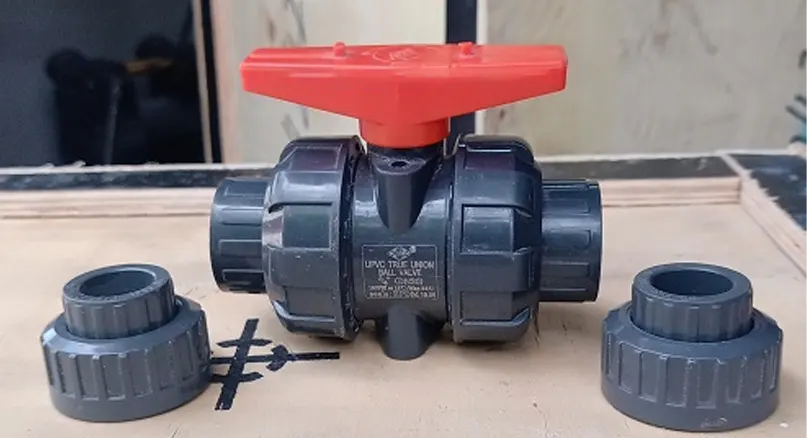

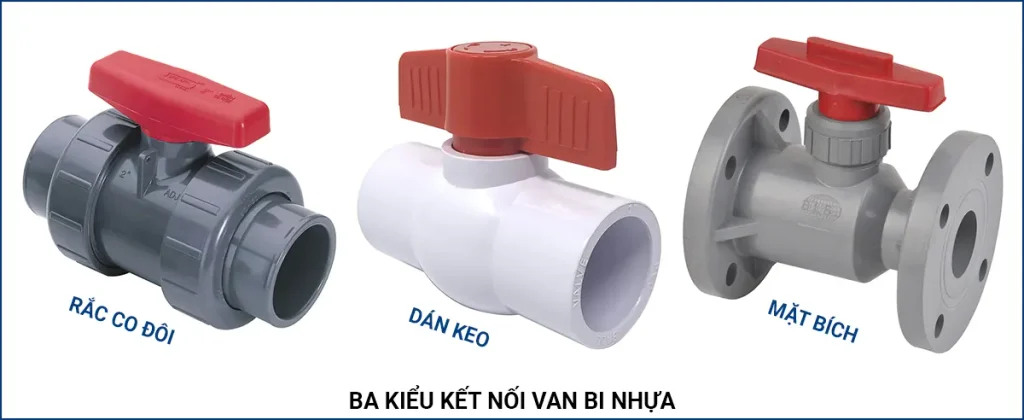

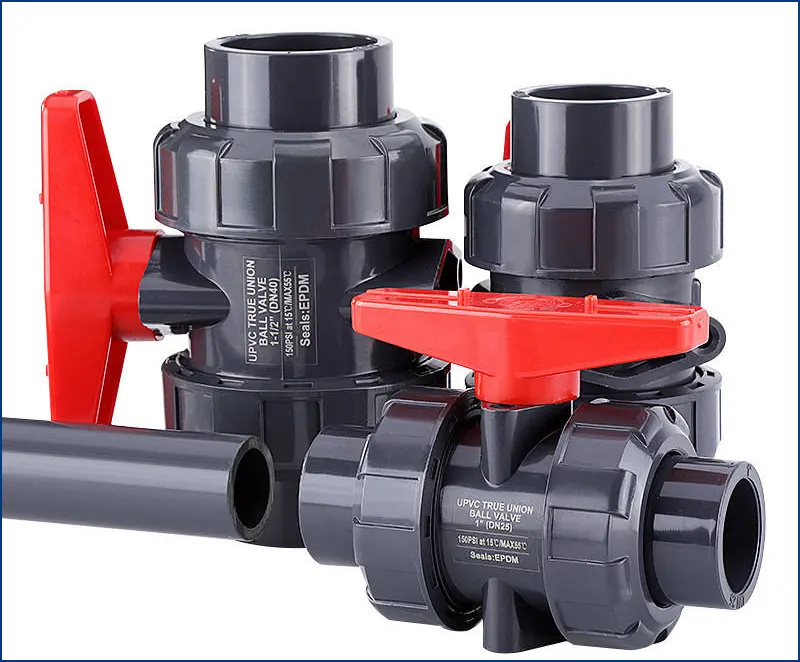

Van bi rắc co đôi (true union)
Hai đầu van có hai đai ốc vặn được. Muốn tháo van ra khỏi đường ống chỉ cần vặn ngược hai đai ốc và rút thân van ra, không phải cắt ống. Đây là dòng dùng cho hệ thống cần bảo trì định kỳ: xử lý hóa chất, nhà máy nước sạch, hệ lọc tuần hoàn hồ bơi.
Giá của van rắc co đôi cao hơn van dán keo cùng cỡ vì có thêm hai bộ rắc co, hai gioăng O-ring và yêu cầu gia công ren chính xác. Nếu bạn đang cân nhắc giữa hai loại về mặt chi phí, xem phân tích vì sao van True Union đắt hơn van thường để tính đúng tổng chi phí sở hữu thay vì chỉ nhìn giá mua ban đầu.

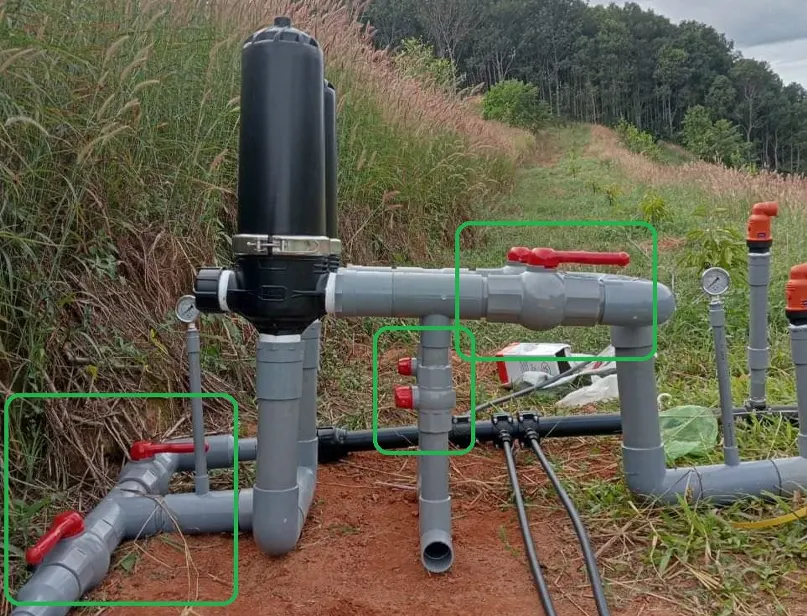

Van bi dán keo (compact)
Thiết kế đúc liền khối, hai đầu là ống trơn không ren. Lắp bằng cách bôi keo dán nhựa chuyên dụng rồi nối trực tiếp vào ống. Ưu điểm là gọn, nhẹ, rẻ và ít điểm nối nên nguy cơ rò rỉ thấp. Nhược điểm lớn nhất là khi van hỏng phải cắt bỏ đoạn ống để thay van mới.
Dòng này phù hợp với đường ống cấp thoát nước sinh hoạt, hệ tưới nông nghiệp và những vị trí gần như không bao giờ phải tháo ra.

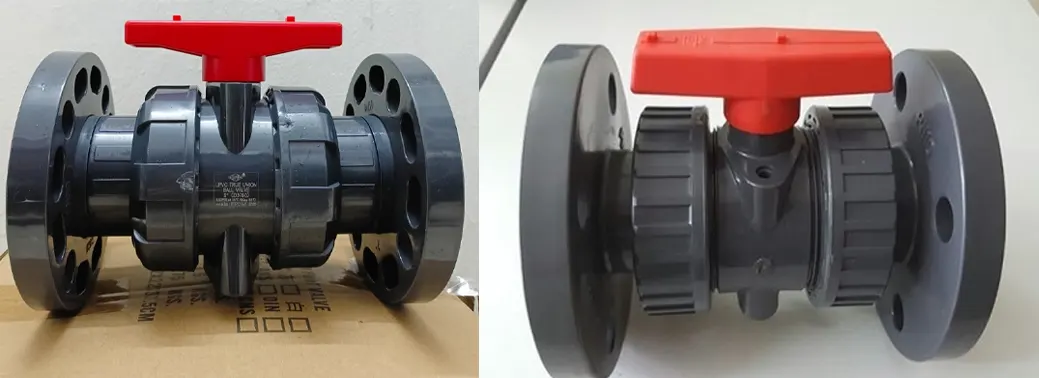

Van bi mặt bích (flanged)
Hai đầu van đúc sẵn mặt bích nhựa có lỗ bắt bu-lông theo tiêu chuẩn JIS, DIN hoặc ANSI. Dùng cho đường ống cỡ lớn từ DN50 trở lên và những hệ thống có rung động mạnh như trạm bơm công suất lớn hay nhà máy xử lý nước thải tập trung.
Ưu điểm là kết nối rất vững, chịu rung tốt, và ghép được trực tiếp với máy bơm hay đồng hồ đo lưu lượng có cùng chuẩn bích. Cần lưu ý một điều khi đặt hàng: bích JIS và bích DIN cùng cỡ DN nhưng khác nhau về đường kính vòng bu-lông, nên không lắp lẫn được cho nhau.
Phân loại van bi nhựa theo kiểu vận hành
Kiểu vận hành quyết định chi phí đầu tư ban đầu và khả năng tự động hóa của hệ thống.

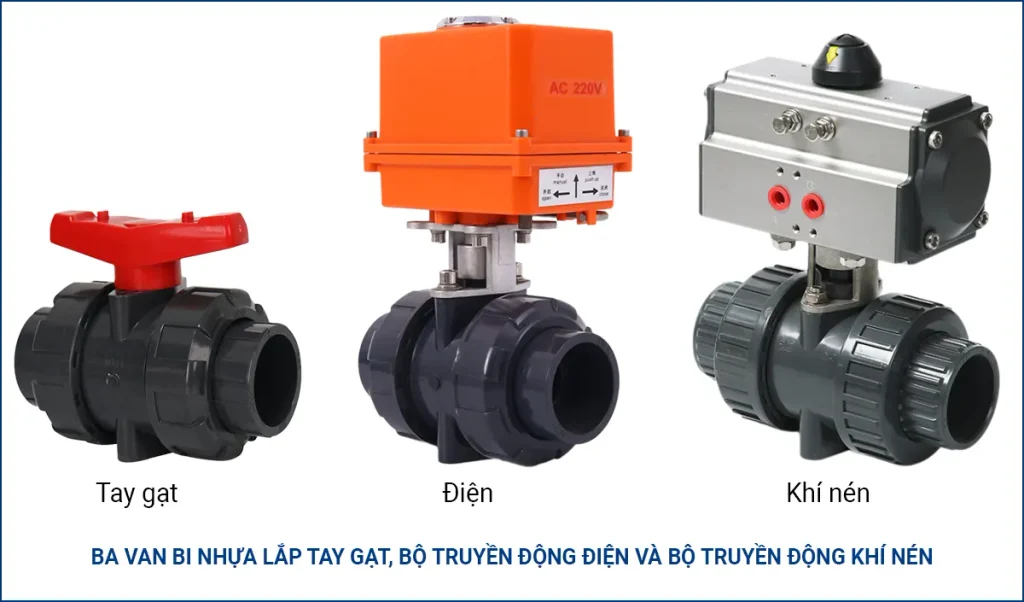

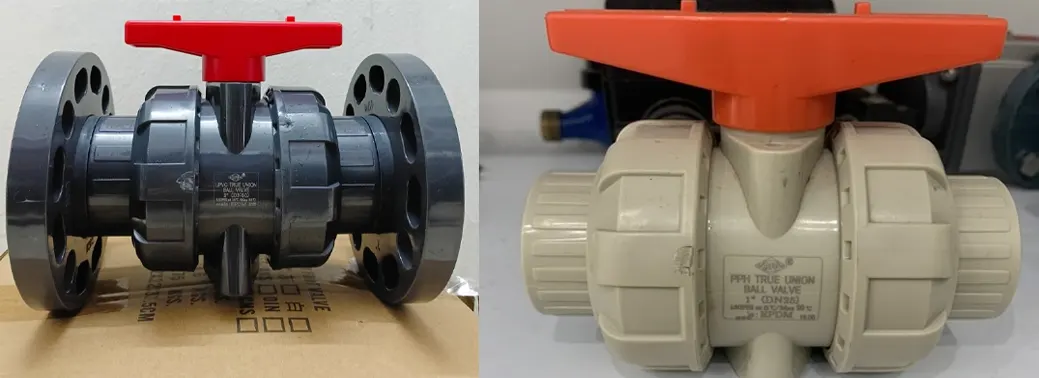

Vận hành thủ công bằng tay gạt
Người dùng gạt tay cầm một góc 90° để đóng hoặc mở. Chi phí thấp nhất, không phụ thuộc nguồn điện hay khí nén, không có gì để hỏng ngoài chính cái van. Đây là lựa chọn mặc định cho van chặn, van xả đáy và các vị trí thao tác không thường xuyên.
Hạn chế xuất hiện ở hai tình huống: van cỡ lớn cần lực tay đáng kể, và van đặt ở vị trí cao hoặc trong khu vực nguy hiểm khó tiếp cận. Các cỡ và kiểu kết nối có sẵn xem tại danh mục van bi nhựa tay gạt.

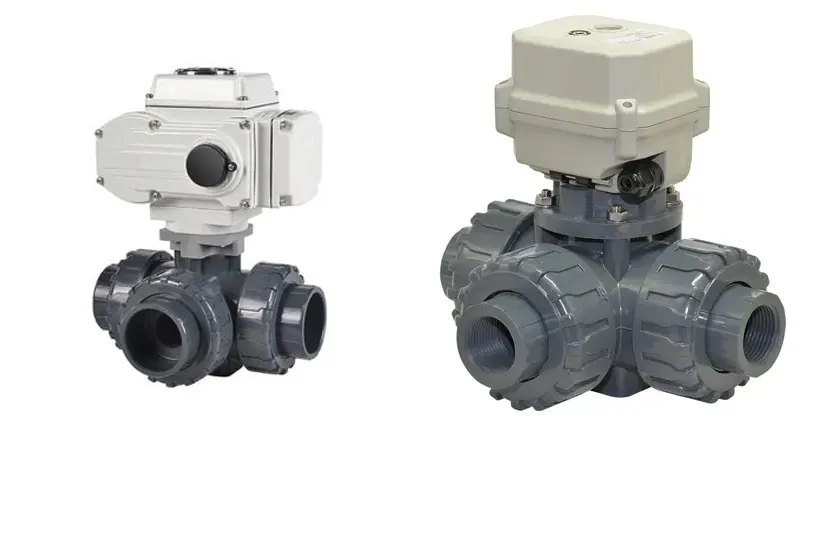

Vận hành bằng bộ truyền động điện
Tay gạt được thay bằng một bộ truyền động có motor, chạy điện 24V, 48V, 220V hoặc 380V tùy model. Bộ truyền động gá lên thân van qua đế chuẩn ISO 5211, nên cùng một van có thể lắp tay gạt hoặc lắp actuator tùy nhu cầu.
Ưu điểm lớn nhất là tích hợp được vào tủ điều khiển và hệ PLC hoặc SCADA, cho phép đóng mở từ xa và ghi nhận trạng thái. Một số model có bộ tuyến tính cho phép dừng bi ở vị trí trung gian. Đổi lại, thời gian đóng mở chậm hơn khí nén và hộp motor cần được bảo vệ chống nước nếu lắp ngoài trời. Chi tiết từng model xem tại van bi nhựa điều khiển điện.
Vận hành bằng bộ truyền động khí nén
Dùng khí nén đẩy piston làm quay trục van. Có hai kiểu: tác động kép cần cấp khí cho cả chiều đóng và chiều mở, tác động đơn chỉ cấp khí một chiều còn chiều còn lại do lò xo hồi vị.
Đây là kiểu nhanh nhất và an toàn nhất cho môi trường có nguy cơ cháy nổ vì không dùng điện tại vị trí van. Kiểu tác động đơn có thêm ưu điểm an toàn: khi mất khí, lò xo tự đưa van về vị trí đã định sẵn. Điều kiện tiên quyết là nhà máy phải sẵn có hệ máy nén khí và đường ống dẫn khí tới vị trí van.
Nếu có kế hoạch tự động hóa, chọn van có sẵn đế lắp bộ truyền động chuẩn ISO 5211 — còn gọi là van có tán — để gắn bộ truyền động điện hoặc khí nén dễ dàng. Xem đặc điểm của van bi có tán để biết cách chọn đúng cỡ đế.
Chọn kiểu nào phụ thuộc vào tần suất thao tác, yêu cầu tốc độ và ngân sách. Bảng đối chiếu đầy đủ có trong bài so sánh chi tiết ba kiểu vận hành.
Chọn vật liệu van bi nhựa theo lưu chất và nhiệt độ
Vật liệu thân van là yếu tố quyết định van sống được bao lâu trong hệ thống của bạn. Chọn sai vật liệu là nguyên nhân hỏng van phổ biến hơn cả chọn sai kích thước.

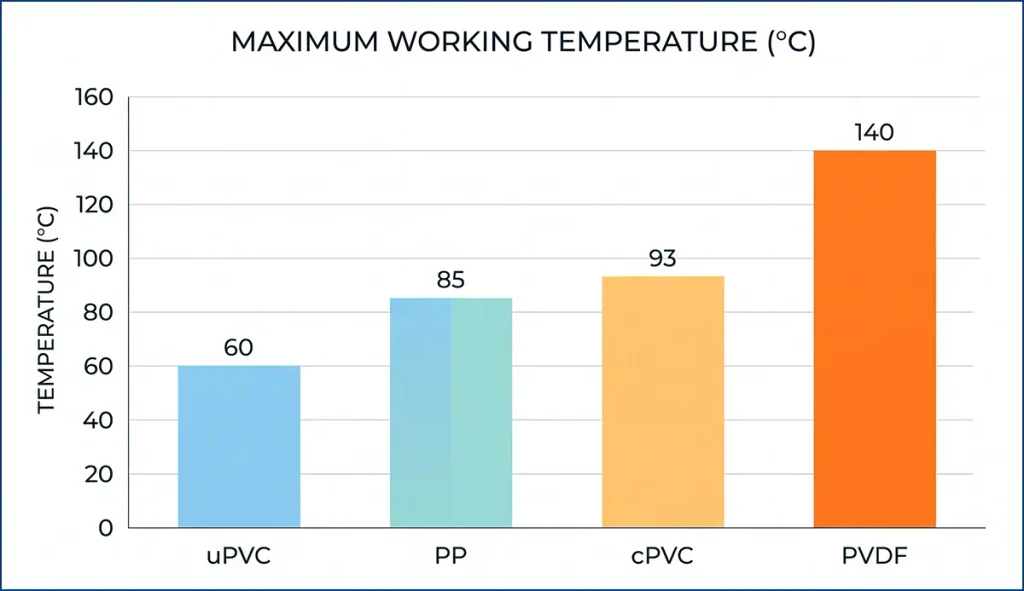

| Vật liệu | Nhiệt độ làm việc tối đa (tham khảo) | Ứng dụng điển hình |
|---|---|---|
| uPVC | khoảng 60°C | Cấp thoát nước, hóa chất ở nhiệt độ thường, hồ bơi |
| cPVC | khoảng 93°C | Nước nóng công nghiệp, hóa chất nóng |
| PP | khoảng 80–90°C | Xử lý nước thải, dung dịch kiềm |
| PVDF | khoảng 140°C | Hóa chất mạnh, dược phẩm, nước siêu tinh khiết |
Hai lưu ý bắt buộc khi đọc bảng trên. Thứ nhất, đây là dải tham khảo phổ biến của ngành — mỗi hãng van công bố giới hạn riêng theo cấp áp suất, nên phải đối chiếu catalogue của model cụ thể trước khi chốt. Thứ hai, nhiệt độ và áp suất không độc lập với nhau: khi nhiệt độ lưu chất tăng, áp suất cho phép của van giảm theo hệ số derating. Một van PN10 ở 20°C không còn chịu được 10 bar khi lưu chất lên 70°C.
Nếu hệ thống của bạn là nước nóng, đọc thêm van bi cPVC cho hệ nước nóng công nghiệp để nắm bảng suy giảm áp suất theo nhiệt độ.
Van bi nhựa 2 ngã và 3 ngã khác nhau ra sao?
Van bi thông thường là loại 2 ngã: một cửa vào, một cửa ra, chỉ làm nhiệm vụ chặn hoặc thông dòng. Đây là loại chiếm đa số trong mọi hệ thống.

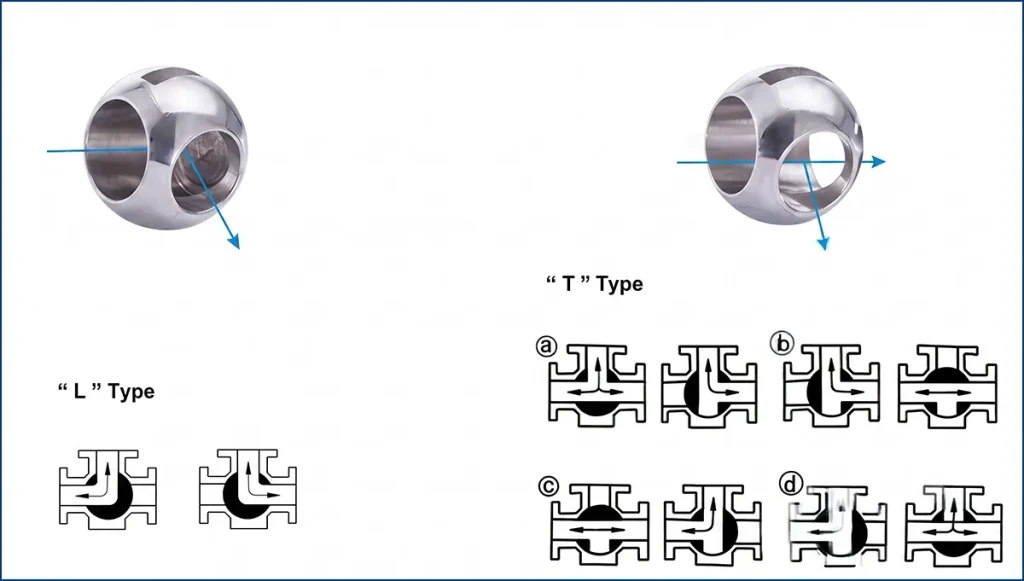

Van bi 3 ngã có ba cửa và một quả bi được khoan lỗ hình chữ L hoặc chữ T. Bi chữ L chỉ nối được hai trong ba cửa tại một thời điểm nên dùng để chuyển hướng dòng chảy, ví dụ đổi nguồn cấp từ bể A sang bể B. Bi chữ T có thể nối cùng lúc cả ba cửa nên dùng để trộn hai dòng hoặc chia một dòng thành hai.
Nhầm lẫn giữa hai dạng bi này là lỗi đặt hàng khá phổ biến, vì bên ngoài hai loại van trông giống hệt nhau. Sơ đồ hướng dòng chảy ở từng vị trí xoay có trong bài van 3 ngã chữ L và chữ T khác nhau thế nào.
Chọn kích thước van bi nhựa như thế nào?
Nguyên tắc cơ bản: kích thước van phải khớp với đường ống, và van bi thuộc loại thông suốt nên không gây tổn thất áp đáng kể khi mở hoàn toàn.
Rắc rối nằm ở cách gọi tên. Người bán hàng và người thi công ở Việt Nam dùng lẫn lộn ba hệ ký hiệu: DN theo đường kính danh nghĩa tính bằng mm, “phi” theo đường kính ngoài thực tế của ống, và inch theo cỡ ren. DN20, phi 27 và 3/4 inch là cùng một cỡ nhưng ba con số hoàn toàn khác nhau — đây là nguồn gốc của rất nhiều đơn hàng đặt nhầm.
Thêm một lớp phức tạp nữa: ống PVC dân dụng Việt Nam và ống nhập khẩu theo tiêu chuẩn ASTM có đường kính ngoài khác nhau ở cùng một DN, nên van của hệ này không lắp dán keo được vào ống của hệ kia. Đối chiếu đầy đủ ba hệ ký hiệu tại bảng tra kích thước van bi nhựa DN – phi trước khi đặt hàng.
Nguyên tắc sử dụng van bi nhựa để van bền
Van bi nhựa hỏng sớm hầu hết không phải do chất lượng sản phẩm, mà do ba thói quen sử dụng sai.
Tránh duy trì mở hé lâu dài ở áp suất cao. Van bi tiêu chuẩn (lỗ khoan tròn) được tối ưu cho hai trạng thái mở hoàn toàn hoặc đóng hoàn toàn — dùng để điều tiết chính xác hoặc duy trì mở hé lâu dài ở áp suất cao có thể gây xói mòn mép bi theo thời gian. Với nhu cầu tiết lưu thường xuyên, cân nhắc van bi V-port hoặc van cầu chuyên dụng. Mức độ rủi ro thực tế và khi nào cần chuyển sang van chuyên dụng được phân tích trong bài van bi có tiết lưu được không.
Không dùng lực quá mức. Nếu van bị kẹt, đừng dùng kìm cộng lực hay đòn bẩy dài. Nhựa giòn hơn kim loại nhiều, và trục van sẽ gãy trước khi bi chịu xoay. Cách xử lý đúng là vệ sinh, bôi trơn bằng chất an toàn cho nhựa, rồi nhấp nhả tay gạt biên độ nhỏ tăng dần.
Vận hành định kỳ. Van để yên nhiều tháng không thao tác sẽ đóng cặn quanh bi và kẹt cứng. Mỗi tháng xoay đóng mở vài lần là đủ để phá mảng bám mới hình thành — thao tác này mất chưa tới một phút nhưng tiết kiệm cả một lần thay van.
Về khâu thi công, hai lỗi gây rò rỉ nhiều nhất là siết đai ốc rắc co bằng cờ lê lớn làm nứt ren nhựa, và cấp áp lực nước khi keo dán chưa đủ thời gian đóng rắn. Toàn bộ các bước từ cắt ống tới thử áp có trong quy trình lắp đặt và bảo trì van bi nhựa.
Câu hỏi thường gặp
Van bi nhựa gồm mấy bộ phận?
Van bi nhựa tiêu chuẩn có 5 bộ phận chính: thân van, bi van, trục van, tay gạt và gioăng làm kín. Với van rắc co đôi, có thêm hai đai ốc rắc co và hai đầu nối ở hai bên thân van.
Van bi nhựa chịu được nhiệt độ bao nhiêu?
Tùy vật liệu. uPVC làm việc tới khoảng 60°C, PP khoảng 80–90°C, cPVC khoảng 93°C và PVDF tới khoảng 140°C. Đây là dải tham khảo phổ biến của ngành, cần đối chiếu catalogue của model cụ thể vì mỗi hãng công bố giới hạn riêng theo cấp áp suất.
Làm sao biết van bi đang đóng hay đang mở?
Nhìn hướng tay gạt. Tay gạt song song với đường ống nghĩa là van đang mở, tay gạt vuông góc với đường ống nghĩa là van đang đóng. Nguyên tắc này đúng với hầu hết van bi trên thị trường.
Van bi nhựa có dùng được cho hóa chất không?
Có, đây chính là thế mạnh lớn nhất của van bi nhựa so với van kim loại. Tuy nhiên phải chọn đúng cặp vật liệu thân van và vật liệu gioăng theo từng loại hóa chất cụ thể, dựa trên bảng tương thích hóa chất của nhà sản xuất. Cùng một loại nhựa có thể bền với axit này nhưng bị tấn công bởi dung môi khác.
Van bi nhựa và van bướm nhựa nên chọn loại nào?
Van bi kín tốt hơn và phù hợp với đường ống cỡ nhỏ tới trung bình. Van bướm nhẹ hơn, rẻ hơn đáng kể ở cỡ lớn và ít chiếm không gian, nên thường được chọn từ DN100 trở lên. Với đường ống dưới DN80 cần độ kín cao, van bi là lựa chọn hợp lý hơn.
Van bi nhựa có thay được gioăng không hay phải thay cả van?
Van rắc co đôi và van mặt bích tháo được để thay gioăng và bi tại chỗ. Van dán keo kiểu compact đúc liền khối nên không tháo được — khi hỏng phải cắt ống để thay van mới. Đây là lý do chính khiến hệ thống cần bảo trì thường chọn van rắc co dù giá mua ban đầu cao hơn.
Tài liệu tham khảo:
- ASTM D1784 — Phân loại hợp chất PVC và CPVC cứng
- ISO 16135 — Van bi bằng vật liệu nhiệt dẻo dùng trong công nghiệp
- ISO 5211 — Đế gá bộ truyền động cho van xoay 1/4 vòng
- EN ISO 1452 — Hệ thống ống nhựa PVC-U dùng cho cấp nước
- Catalogue kỹ thuật của hãng van do V-ON phân phối.
