DN là đường kính danh nghĩa tính bằng mm, còn “phi” là cách gọi dân dụng chỉ đường kính ngoài thực tế của ống. Với hệ ống PVC Việt Nam: DN15 = phi 21, DN20 = phi 27, DN25 = phi 34, DN32 = phi 42, DN40 = phi 49, DN50 = phi 60. Hệ ống nhập khẩu theo tiêu chuẩn ASTM có đường kính ngoài khác — không lắp lẫn được với ống PVC Việt Nam dù cùng ký hiệu DN.
Đây là nguồn gốc của phần lớn đơn hàng van bi nhựa bị đặt sai kích thước: người mua nói “DN20”, người bán hiểu là phi 27, nhưng đường ống thực tế lại là ống nhập khẩu hệ ASTM có đường kính ngoài khác hẳn. Van về tới công trình, ướm vào không vừa.
Bài viết này thuộc thư viện tài liệu van bi nhựa của V-ON, là bảng tra đầy đủ giữa ba hệ ký hiệu — DN, phi, và inch — cho cả hai hệ ống phổ biến tại Việt Nam, cùng cách kiểm tra chính xác trước khi đặt hàng.
Ba hệ ký hiệu đang tồn tại song song
Trên thị trường Việt Nam, cùng một cỡ van có thể được gọi bằng ba cách khác nhau, và không phải lúc nào người bán và người mua cũng dùng chung một cách gọi.
DN (Diamètre Nominal) là đường kính danh nghĩa, tính bằng milimét, theo tiêu chuẩn quốc tế. Đây là cách gọi chuẩn nhất và nên dùng khi trao đổi kỹ thuật với nhà cung cấp, vì DN không đổi bất kể vật liệu hay hệ ống.
“Phi” (Φ) là cách gọi dân dụng phổ biến ở Việt Nam, chỉ đường kính ngoài thực tế (outer diameter) của ống tính bằng milimét. Khác với DN, giá trị phi phụ thuộc trực tiếp vào hệ ống cụ thể đang dùng.
Inch là cách gọi theo hệ đo lường Anh, thường dùng cho ren và một số catalogue nhập khẩu, ví dụ 1/2 inch, 3/4 inch, 1 inch.
Ba cách gọi đều chỉ cùng một cỡ vật lý nhưng ra ba con số khác nhau hoàn toàn — đây là điểm mấu chốt gây nhầm lẫn. Toàn bộ các bộ phận và phân loại van bi nhựa nói chung, không phụ thuộc vào cỡ, có trong bài cấu tạo và phân loại van bi nhựa.

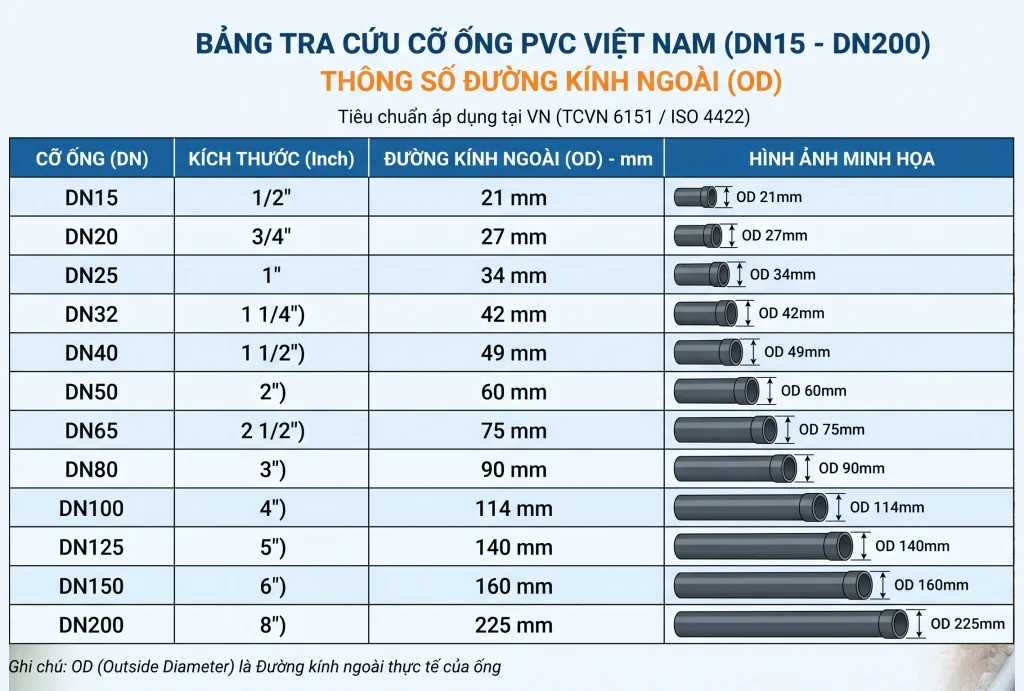

Bảng tra đầy đủ: hệ ống PVC Việt Nam
Bảng dưới đây áp dụng cho ống PVC dân dụng phổ biến tại Việt Nam, theo tiêu chuẩn TCVN và catalogue của các hãng ống lớn trong nước.
| DN (mm) | Đường kính ngoài — phi (mm) | Inch tương đương |
|---|---|---|
| DN15 | phi 21 | 1/2″ |
| DN20 | phi 27 | 3/4″ |
| DN25 | phi 34 | 1″ |
| DN32 | phi 42 | 1.1/4″ |
| DN40 | phi 49 | 1.1/2″ |
| DN50 | phi 60 | 2″ |
| DN65 | phi 75 | 2.1/2″ |
| DN80 | phi 90 | 3″ |
| DN100 | phi 114 | 4″ |
| DN125 | phi 140 | 5″ |
| DN150 | phi 168 | 6″ |
| DN200 | phi 219 | 8″ |
Bảng trên áp dụng cho hệ ống PVC dân dụng Việt Nam (ví dụ nhóm sản phẩm của Bình Minh, Tiền Phong và các hãng cùng tiêu chuẩn). Đây là dải tham khảo phổ biến — cần đối chiếu catalogue chính thức của hãng ống cụ thể trước khi đặt hàng, vì có thể có sai khác nhỏ giữa các nhà sản xuất.
Với cỡ phổ biến nhất trong dân dụng, DN20 (phi 27), nhiều chi tiết ứng dụng cụ thể có trong bài van bi phi 27 dùng trong ứng dụng nào.
Hai hệ ống khác nhau ở cùng một DN

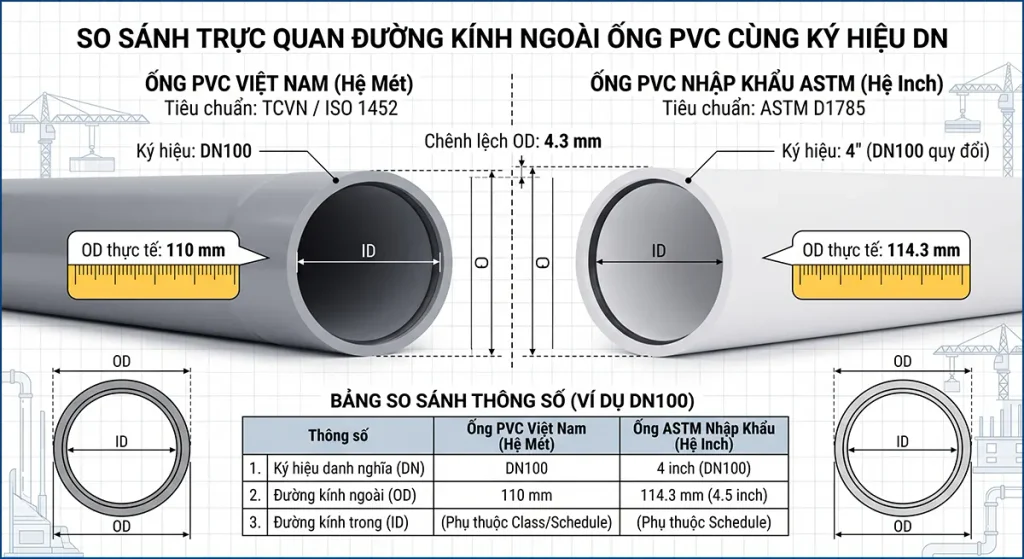

Đây là điểm quan trọng nhất trong toàn bộ bài viết, và cũng là nguyên nhân phổ biến nhất gây lắp sai. Ống PVC Việt Nam và ống nhập khẩu theo tiêu chuẩn ASTM (ví dụ Schedule 40, Schedule 80) có đường kính ngoài khác nhau ở cùng một ký hiệu DN.
Bảng dưới đây so sánh trực tiếp chênh lệch giữa hai hệ ở một số cỡ phổ biến:
| DN (mm) | Phi hệ Việt Nam (mm) | Đường kính ngoài hệ ASTM (mm, tham khảo) |
|---|---|---|
| DN15 | 21 | khoảng 21,3 |
| DN20 | 27 | khoảng 26,7 |
| DN25 | 34 | khoảng 33,4 |
| DN40 | 49 | khoảng 48,3 |
| DN50 | 60 | khoảng 60,3 |
| DN80 | 90 | khoảng 88,9 |
Chênh lệch giữa hai hệ ở nhiều cỡ khá nhỏ (thường dưới 1mm), nhưng với kiểu kết nối dán keo, dù chỉ chênh lệch nhỏ cũng đủ khiến mối dán không kín hoàn toàn hoặc không lắp vừa khít. Số liệu hệ ASTM trong bảng là tham khảo theo Schedule 40 tiêu chuẩn — con số chính xác cần đối chiếu catalogue của nhà sản xuất ống ASTM cụ thể đang dùng.
Cách nhận biết đang dùng hệ ống nào nếu không chắc chắn: hệ ống Việt Nam thường không ghi ký hiệu Schedule, còn ống nhập khẩu ASTM thường có in ký hiệu SCH 40 hoặc SCH 80 trên thân ống. Nếu không tìm thấy ký hiệu này, cách chắc chắn nhất là đo trực tiếp đường kính ngoài bằng thước cặp và đối chiếu với cả hai bảng ở trên. Chi tiết một cỡ cụ thể hay gặp nhầm lẫn nhất giữa hai hệ có trong bài van bi DN50 lắp ống phi bao nhiêu.
Cỡ van và áp suất chịu được
Cỡ van không quyết định trực tiếp cấp áp suất, nhưng hai thông số này luôn cần chọn cùng nhau khi đặt hàng. Một van đúng DN nhưng sai cấp áp suất (PN) vẫn có thể gây sự cố nếu dùng sai điều kiện vận hành.
Nguyên tắc chung: van cỡ càng lớn, chênh lệch giữa các cấp áp suất PN10, PN16 càng ảnh hưởng rõ tới độ dày thành van và giá thành. Với cỡ nhỏ như DN15, DN20, chênh lệch giữa các cấp PN thường không lớn; với cỡ từ DN80 trở lên, việc chọn đúng cấp áp suất cần thiết (không chọn thừa gây lãng phí, không chọn thiếu gây rủi ro) trở nên quan trọng hơn về mặt chi phí lẫn an toàn. Cách đọc cấp áp suất PN và tính toán theo điều kiện nhiệt độ thực tế có trong bài van bi nhựa chịu áp lực bao nhiêu bar.
Cách đo kiểm trước khi đặt hàng
Khi không chắc chắn về hệ ống đang dùng, cách an toàn nhất là tự đo thay vì suy đoán từ trí nhớ hoặc từ tên gọi cũ của hệ thống.

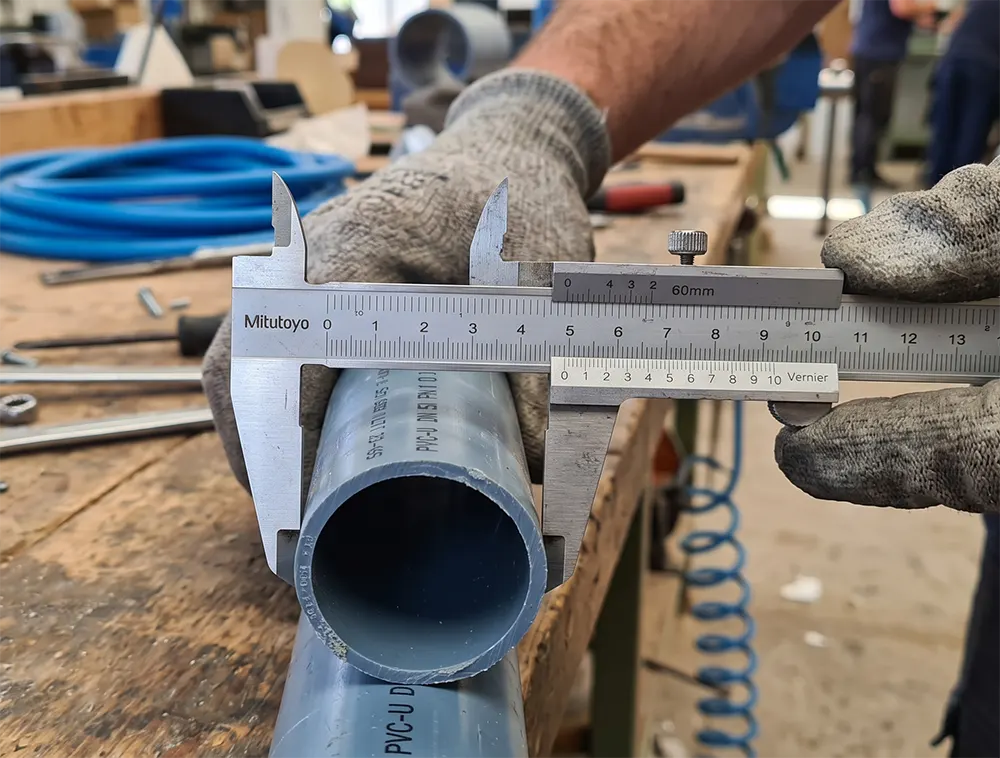

Các bước đo kiểm cơ bản: dùng thước cặp đo đường kính ngoài tại một điểm thẳng của ống (tránh đo tại mối nối hoặc chỗ biến dạng), đo ít nhất hai lần theo hai hướng vuông góc để lấy giá trị trung bình chính xác, sau đó đối chiếu con số đo được với cả hai bảng ở trên để xác định đúng hệ ống và DN tương ứng.
Nếu đường kính đo được không khớp chính xác với bất kỳ giá trị nào trong hai bảng, khả năng cao là ống thuộc một hệ tiêu chuẩn khác (ví dụ hệ JIS của Nhật hoặc hệ ống công nghiệp đặc thù), cần cung cấp số đo thực tế cho bên kỹ thuật để tra cứu thêm thay vì tự suy đoán. Toàn bộ các dòng van bi nhựa theo từng cỡ hiện có xem tại danh mục các dòng van bi nhựa đang phân phối.
Kích thước và vật liệu van
Cỡ van là thông số độc lập với vật liệu thân van — một van DN50 có thể làm từ uPVC, cPVC, PP hoặc PVDF, và bảng tra DN–phi ở trên áp dụng như nhau bất kể chọn vật liệu nào, vì đây là kích thước của đường ống, không phải đặc tính vật liệu van.
Điểm cần lưu ý là ở cùng một DN và cùng cấp áp suất, độ dày thành van có thể khác nhau đôi chút giữa các vật liệu do đặc tính cơ lý khác nhau, dẫn tới đường kính đầu nối đôi khi chênh lệch nhỏ giữa các hãng dù cùng ký hiệu DN. Cách chọn vật liệu phù hợp theo điều kiện lưu chất và nhiệt độ, độc lập với bước chọn cỡ van, có trong bài so sánh chi tiết bốn vật liệu van bi nhựa.
Sau khi chọn đúng cỡ, đến bước lắp đặt
Chọn đúng DN và đúng hệ ống chỉ là bước đầu. Việc lắp đặt thực tế — cắt ống, làm sạch, bôi keo hoặc siết rắc co — cần được thực hiện đúng kỹ thuật để cỡ van đã chọn đúng phát huy được hiệu quả, không bị rò rỉ do lỗi thi công dù đã chọn đúng kích thước.
Toàn bộ quy trình lắp đặt, bảo trì và vận hành van bi nhựa, áp dụng cho mọi cỡ van từ DN15 đến DN200, có trong bài quy trình lắp đặt và bảo trì van bi nhựa.
Câu hỏi thường gặp
DN20 là phi bao nhiêu?
DN20 tương đương phi 27 theo hệ ống PVC Việt Nam, tương đương 3/4 inch. Đây là cỡ phổ biến nhất trong hệ cấp nước sinh hoạt.
DN50 là phi bao nhiêu?
DN50 tương đương phi 60 theo hệ ống PVC Việt Nam, tương đương 2 inch. Với ống nhập khẩu hệ ASTM, đường kính ngoài ở cùng DN50 là khoảng 60,3mm, gần nhưng không hoàn toàn giống hệ Việt Nam.
Vì sao DN và phi lại là hai con số khác nhau cho cùng một cỡ?
Vì DN là đường kính danh nghĩa theo tiêu chuẩn quốc tế, còn phi là cách gọi dân dụng chỉ đường kính ngoài thực tế của ống theo hệ ống cụ thể đang dùng tại Việt Nam. Hai cách gọi có nguồn gốc và mục đích sử dụng khác nhau nên không trùng số.
Ống PVC Việt Nam và ống ASTM có lắp lẫn được không?
Không lắp lẫn hoàn toàn được với kiểu kết nối dán keo, vì đường kính ngoài giữa hai hệ chênh lệch nhau dù nhỏ, đủ khiến mối dán không đạt độ kín cần thiết. Với kiểu kết nối ren hoặc mặt bích, khả năng tương thích cao hơn nhưng vẫn cần đối chiếu thông số cụ thể trước khi lắp.
Làm sao biết đường ống của tôi thuộc hệ nào nếu không có tài liệu gốc?
Kiểm tra ký hiệu in trên thân ống — ống ASTM thường có in SCH 40 hoặc SCH 80, còn ống Việt Nam thường không có ký hiệu này. Nếu không tìm thấy ký hiệu, dùng thước cặp đo trực tiếp đường kính ngoài và đối chiếu với bảng tra để xác định chính xác.
Tài liệu tham khảo:
- TCVN 6151 — Ống nhựa PVC dùng cho cấp nước, tiêu chuẩn Việt Nam
- ASTM D1785 — Ống PVC lịch trình 40, 80 và 120
- EN ISO 1452 — Hệ thống ống nhựa PVC-U dùng cho cấp nước
- Catalogue kích thước chính thức của các hãng ống và van do V-ON phân phối.
