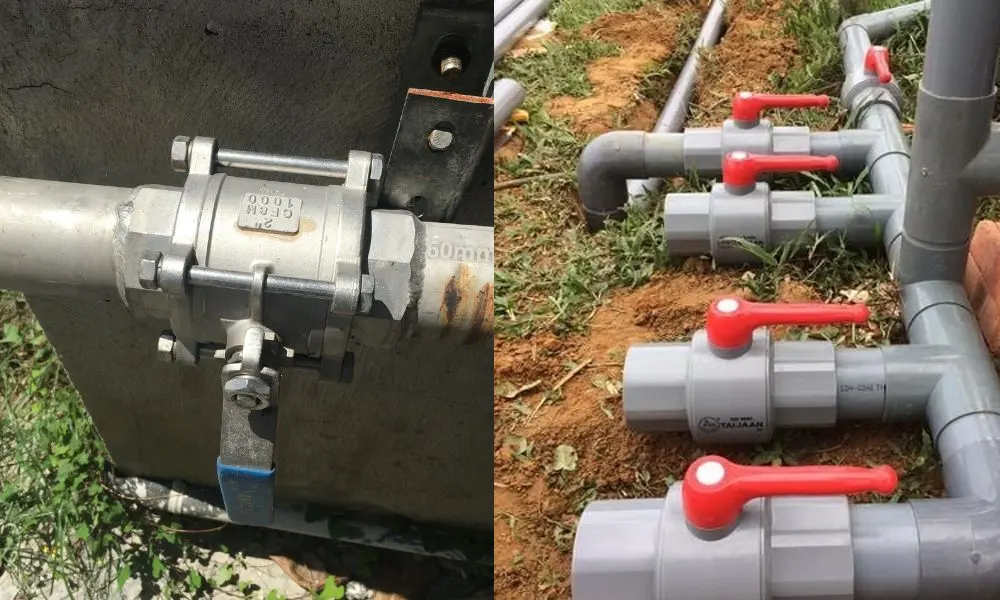

Van bi DN50 lắp với ống PVC phi 60mm theo hệ Việt Nam, tương đương 2 inch. Nếu hệ thống dùng ống nhập khẩu tiêu chuẩn ASTM, đường kính ngoài sẽ là khoảng 60,3mm — gần bằng nhưng không thay thế trực tiếp được cho nhau ở kiểu nối dán keo. DN50 là một trong những cỡ phổ biến nhất cho tuyến ống chính trong hệ cấp thoát nước công nghiệp và tưới tiêu quy mô vừa.
DN50 là điểm chuyển tiếp phổ biến giữa quy mô dân dụng và quy mô công nghiệp nhẹ — đủ lớn để dẫn lưu lượng đáng kể, nhưng chưa tới mức cần các cân nhắc đặc biệt của van cỡ lớn như DN100 trở lên. Bài viết này thuộc thư viện tài liệu van bi nhựa của V-ON, tập trung riêng vào cỡ DN50: ứng dụng thực tế, và cách chọn đúng vật liệu, cấp áp suất, kiểu vận hành cho cỡ van này.
DN50 lắp ống phi bao nhiêu?

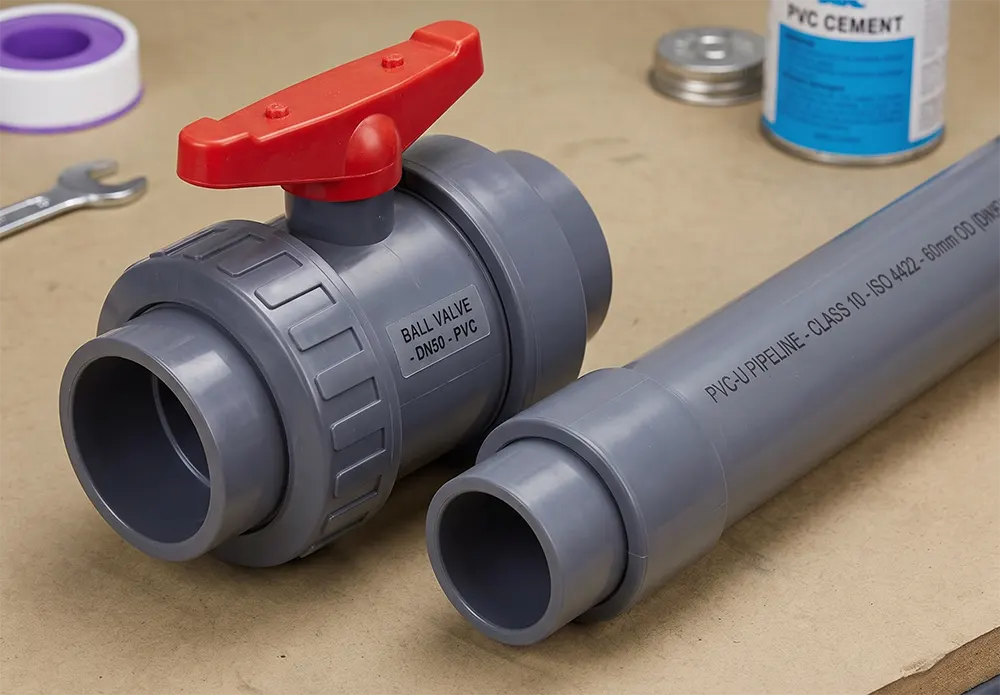

DN50 tương đương phi 60 theo hệ ống PVC dân dụng Việt Nam, và tương đương 2 inch theo hệ đo lường Anh. Đây là cỡ áp dụng thống nhất cho phần lớn các hãng ống PVC trong nước.
Với ống nhập khẩu theo tiêu chuẩn ASTM (ví dụ Schedule 40, Schedule 80), đường kính ngoài ở cùng ký hiệu DN50 là khoảng 63mm — chênh lệch rất nhỏ so với hệ Việt Nam nhưng đủ để gây khó khăn khi lắp kiểu kết nối dán keo, vì mối dán cần độ khít chính xác giữa đường kính ngoài ống và đường kính trong đầu nối van.
Nếu không chắc chắn đường ống hiện có thuộc hệ nào, cách xác định chắc chắn nhất là đo trực tiếp bằng thước cặp và đối chiếu với bảng tra đầy đủ các cỡ từ DN15 đến DN200, gồm cả so sánh chi tiết giữa hai hệ ống, có trong bài bảng tra kích thước van bi nhựa DN – phi.
Vì sao DN50 phổ biến?

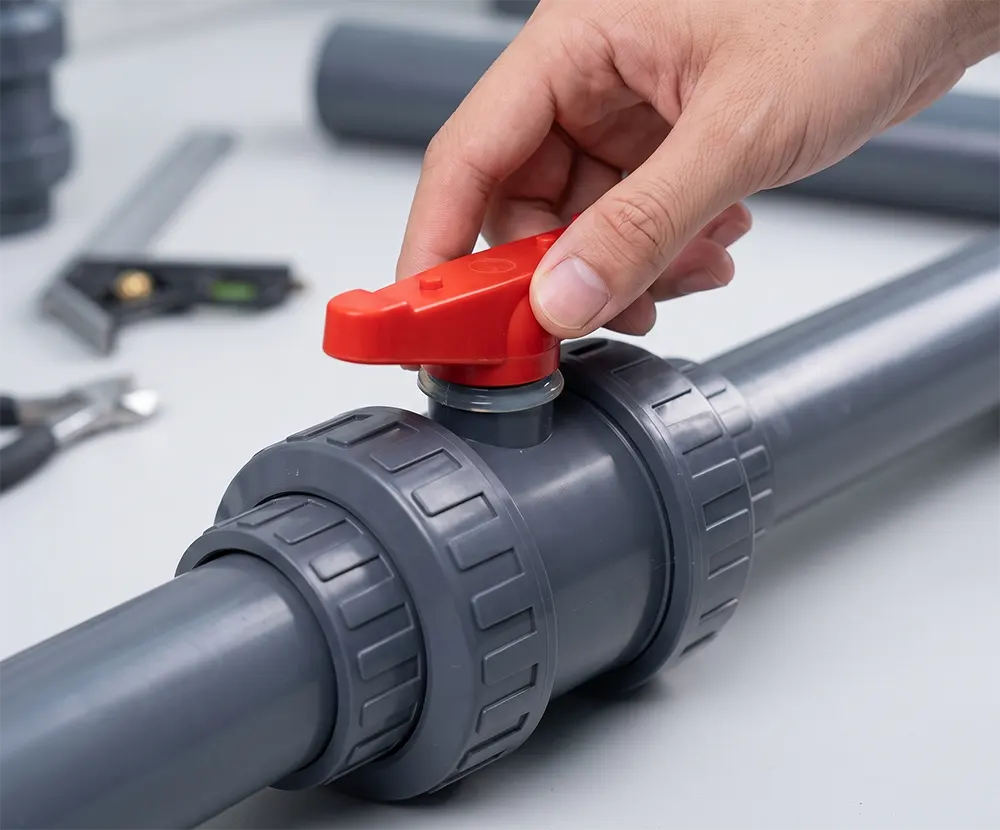

DN50 nằm ở vị trí trung gian hợp lý trong dải kích thước van bi nhựa: đủ lớn để dẫn lưu lượng cho một tuyến ống chính hoặc nhánh cấp cho nhiều điểm sử dụng, nhưng vẫn nằm trong khả năng vận hành thoải mái của van bi (van bi cỡ lớn hơn nhiều bắt đầu cần lực tay hoặc mô-men xoắn đáng kể để đóng mở).
Về mặt chi phí, van bi cỡ DN50 cũng nằm trong dải sản xuất đại trà của phần lớn nhà máy, nên có sẵn hàng đa dạng về vật liệu, kiểu kết nối và kiểu vận hành hơn so với các cỡ ít phổ biến. Cấu tạo cơ bản của van bi nhựa, không phụ thuộc vào cỡ cụ thể, có trong bài cấu tạo và phân loại van bi nhựa.
Ứng dụng phổ biến của van bi DN50
Van bi DN50 xuất hiện trong nhiều loại hệ thống, phần lớn ở vai trò tuyến ống chính hoặc nhánh cấp có lưu lượng đáng kể.
- Tuyến ống chính trong hệ cấp thoát nước công nghiệp nhẹ, nơi lưu lượng vượt quá khả năng của các nhánh DN20, DN25 dân dụng nhưng chưa cần tới cỡ lớn hơn.

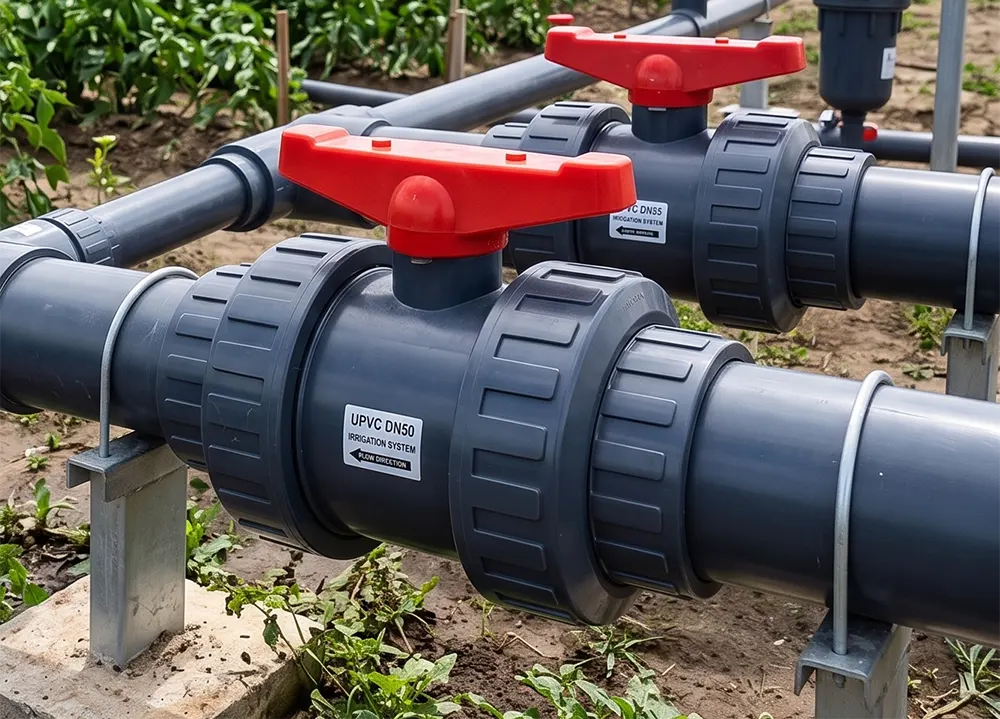

- Hệ tưới tiêu nông nghiệp quy mô vừa, dùng làm tuyến ống chính dẫn nước tới các nhánh tưới nhỏ hơn.
- Đầu vào hoặc đầu ra của bể chứa, bồn xử lý cỡ vừa, nơi cần van chặn hoặc van xả có lưu lượng lớn hơn van dân dụng.
- Hệ thống hồ bơi cỡ vừa và lớn, dùng cho đường ống tuần hoàn chính giữa bể lọc và bể bơi.
- Nhánh cấp cho thiết bị công nghiệp cần lưu lượng nước hoặc hóa chất lớn hơn mức dân dụng, ví dụ máy giặt công nghiệp hoặc hệ làm mát.
Việc chọn đúng vật liệu, cấp áp suất và kiểu vận hành cho DN50 phụ thuộc vào ứng dụng cụ thể trong danh sách trên, không có một cấu hình chuẩn áp dụng chung cho mọi trường hợp.
Chọn vật liệu cho van DN50
Vật liệu thân van DN50 nên chọn theo tính chất lưu chất và nhiệt độ vận hành, không phải theo cỡ van — nguyên tắc chọn vật liệu ở DN50 giống hệt các cỡ van khác.
Với nước sạch và hóa chất nhẹ ở nhiệt độ thường, uPVC là lựa chọn kinh tế và phù hợp nhất. Với hệ nước nóng công nghiệp hoặc tưới tiêu có nước ấm, cần cân nhắc cPVC. Với hệ xử lý nước thải có tính kiềm, PP thường bền hơn. So sánh đầy đủ bốn vật liệu theo nhiệt độ, kháng hóa chất và chi phí, áp dụng cho mọi cỡ van bao gồm DN50, có trong bài so sánh chi tiết bốn vật liệu van bi nhựa.
Chọn cấp áp suất cho van DN50
Ở cỡ DN50, chênh lệch giá giữa các cấp áp suất PN10 và PN16 thường không quá lớn so với các cỡ van nhỏ hơn, nên nhiều người chọn thẳng PN16 để có biên an toàn rộng hơn mà không tốn thêm nhiều chi phí. Tuy nhiên quyết định đúng vẫn cần dựa trên áp suất làm việc thực tế của hệ thống và nhiệt độ vận hành, không chỉ dựa vào cảm tính “chọn cấp cao hơn cho chắc”.
Cách tính cấp áp suất phù hợp, gồm cả cách áp suất cho phép giảm theo nhiệt độ và cách tính biên an toàn, áp dụng đúng cho van DN50 như mọi cỡ van khác, có trong bài van bi nhựa chịu áp lực bao nhiêu bar.
Chọn kiểu vận hành cho van DN50
Ở cỡ DN50, cả ba kiểu vận hành — tay gạt, điều khiển điện, điều khiển khí nén — đều phổ biến và có sẵn hàng đa dạng. Đây là cỡ van đủ lớn để việc tự động hóa mang lại lợi ích rõ rệt (giảm công sức thao tác so với cỡ nhỏ), nhưng cũng chưa tới mức bắt buộc phải tự động hóa như các cỡ rất lớn.
Với tuyến ống chính ít thao tác, tay gạt vẫn là lựa chọn kinh tế và đủ dùng. Với hệ thống cần đóng mở thường xuyên hoặc điều khiển từ xa, cân nhắc điều khiển điện hoặc khí nén tùy điều kiện hạ tầng sẵn có. So sánh chi tiết ba kiểu vận hành theo chi phí, tốc độ và điều kiện lắp đặt có trong bài so sánh van tay gạt và van điều khiển điện, khí nén.
Kiểu kết nối cho van DN50

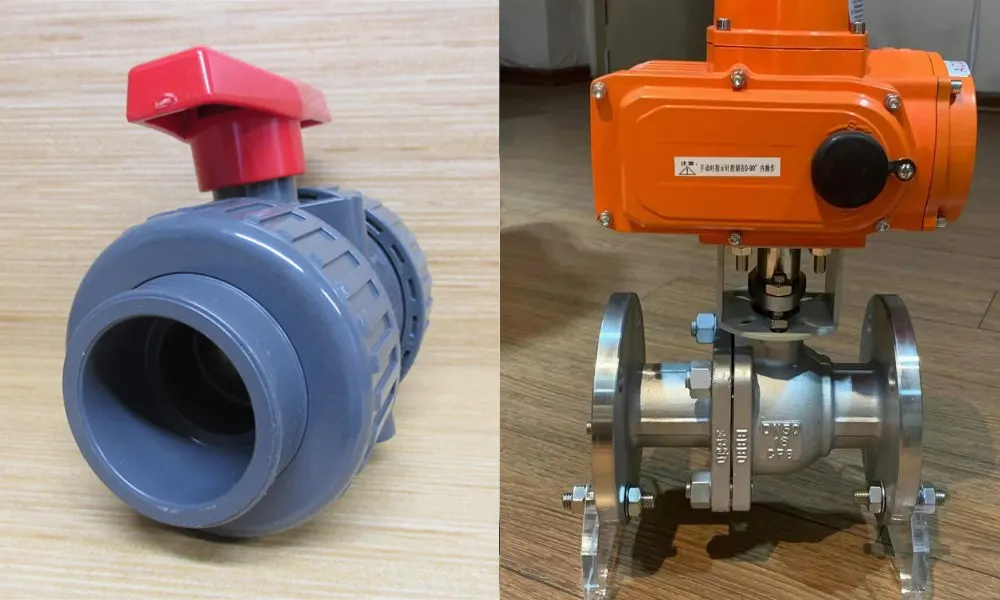

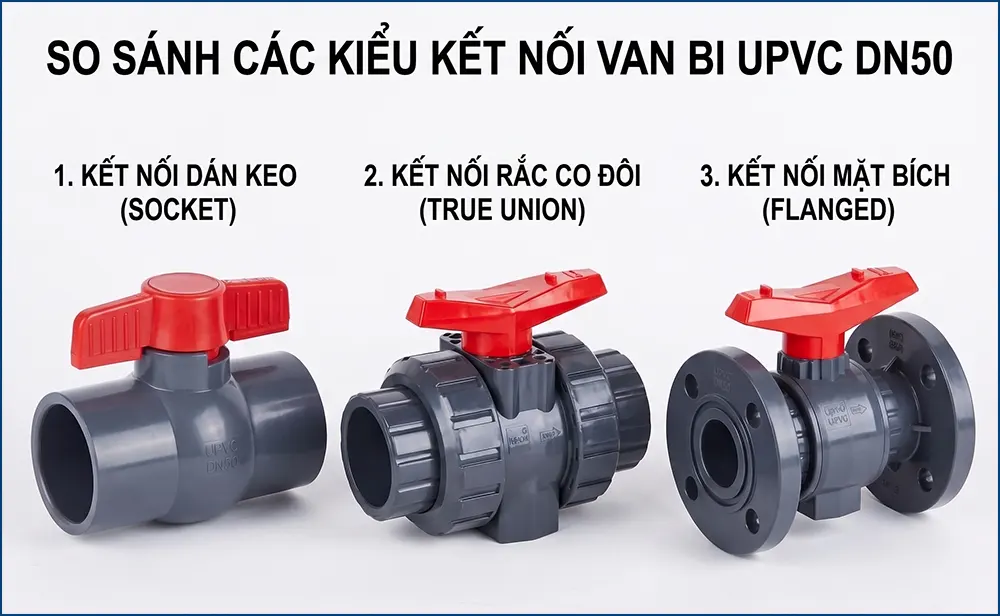

Ở DN50, cả ba kiểu kết nối phổ biến — dán keo, rắc co đôi, mặt bích — đều có sẵn. Với vị trí ít cần bảo trì và ngân sách hạn chế, van dán keo là lựa chọn kinh tế. Với vị trí cần vệ sinh hoặc thay thế định kỳ, van rắc co đôi hợp lý hơn dù chi phí cao hơn. Với hệ thống có rung động mạnh hoặc cần ghép nối với thiết bị có mặt bích sẵn, van mặt bích là lựa chọn phù hợp.
Toàn bộ các dòng van bi DN50 theo từng vật liệu, cấp áp suất và kiểu kết nối hiện có xem tại danh mục các dòng van bi nhựa đang phân phối.
Lắp đặt van DN50 đúng kỹ thuật

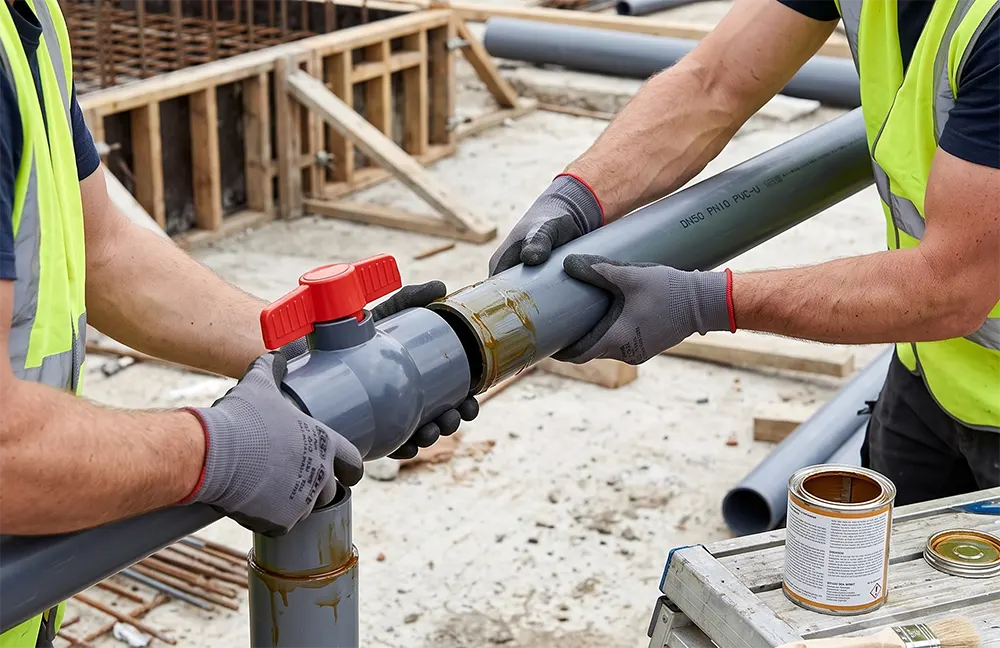

Quy trình lắp đặt van DN50 tuân theo nguyên tắc chung của van bi nhựa, nhưng có một điểm cần lưu ý riêng do đường kính ống đủ lớn: lực cần thiết để đẩy ống vào đầu nối khi dán keo lớn hơn đáng kể so với cỡ nhỏ như DN20, DN25, nên cần chuẩn bị dụng cụ hỗ trợ đẩy ống hoặc có hai người phối hợp để đảm bảo ống vào đúng độ sâu trong thời gian keo còn ướt.
Toàn bộ quy trình lắp đặt, bảo trì và vận hành van bi nhựa chi tiết, áp dụng cho DN50 và mọi cỡ van khác, có trong bài quy trình lắp đặt và bảo trì van bi nhựa.
Câu hỏi thường gặp
Van bi DN50 lắp ống phi bao nhiêu?
Phi 60mm theo hệ ống PVC Việt Nam, tương đương 2 inch. Với ống nhập khẩu hệ ASTM, đường kính ngoài ở cùng DN50 là khoảng 60,3mm.
Van bi DN50 dùng cho ứng dụng nào là phổ biến nhất?
Thường dùng làm tuyến ống chính trong hệ cấp thoát nước công nghiệp nhẹ, hệ tưới tiêu nông nghiệp quy mô vừa, và đường ống tuần hoàn của hồ bơi cỡ vừa và lớn.
Nên chọn PN10 hay PN16 cho van DN50?
Phụ thuộc vào áp suất làm việc thực tế và nhiệt độ vận hành của hệ thống. Ở cỡ DN50, chênh lệch giá giữa hai cấp thường không quá lớn, nên nhiều người chọn PN16 để có biên an toàn rộng hơn, nhưng quyết định đúng vẫn cần dựa trên tính toán cụ thể chứ không chỉ chọn cấp cao hơn theo cảm tính.
Van bi DN50 có cần bộ truyền động tự động không?
Không bắt buộc. Với tuyến ống ít thao tác, tay gạt vẫn đủ dùng và tiết kiệm chi phí. Cân nhắc điều khiển điện hoặc khí nén khi hệ thống cần đóng mở thường xuyên hoặc điều khiển từ xa.
Lắp van DN50 có khác gì so với van cỡ nhỏ như DN20?
Về nguyên tắc kỹ thuật thì giống nhau, nhưng lực cần thiết để đẩy ống vào đầu nối khi dán keo lớn hơn đáng kể do đường kính ống lớn hơn. Nên có hai người phối hợp hoặc dùng dụng cụ hỗ trợ đẩy ống để đảm bảo lắp đúng độ sâu trong thời gian keo còn ướt.
Tài liệu tham khảo:
- TCVN 6151 — Ống nhựa PVC dùng cho cấp nước, tiêu chuẩn Việt Nam
- ASTM D1785 — Ống PVC lịch trình 40, 80 và 120
- ISO 16135 — Van bi bằng vật liệu nhiệt dẻo dùng trong công nghiệp
