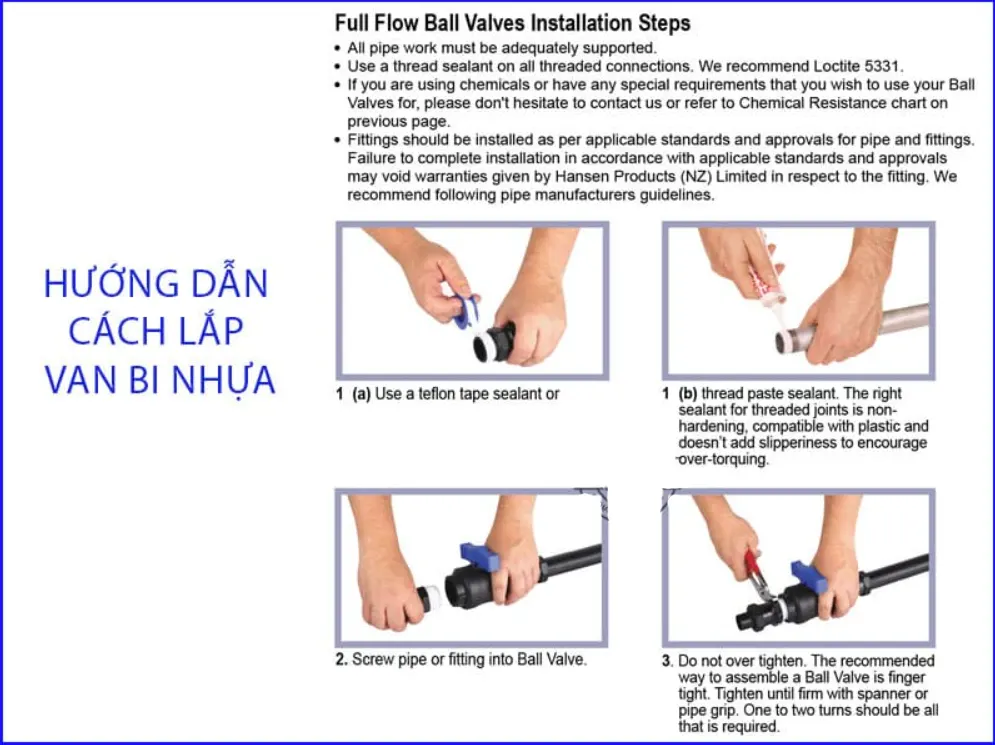

Cách lắp đặt van bi nhựa đúng kỹ thuật (7 bước)

Lắp van bi nhựa gồm 7 bước: xác định đúng cỡ van, cắt ống phẳng, làm sạch đầu ống, bôi keo đều lên cả hai mặt tiếp xúc, đẩy ống vào và giữ 15–30 giây, chờ keo đóng rắn tối thiểu 24 giờ, rồi thử áp trước khi cấp nước vận hành chính thức. Với van rắc co, luồn đai ốc vào ống trước khi dán đầu nối.

Van hỏng sớm hiếm khi do lỗi sản phẩm — phần lớn xuất phát từ lỗi thi công: keo chưa khô đã cấp áp, siết rắc co bằng cờ lê thay vì bằng tay, hoặc bỏ qua bước thử áp trước khi vận hành. Bài viết này thuộc thư viện tài liệu van bi nhựa của V-ON, là quy trình đầy đủ từ chuẩn bị tới vận hành, áp dụng cho mọi cỡ van và mọi kiểu kết nối.

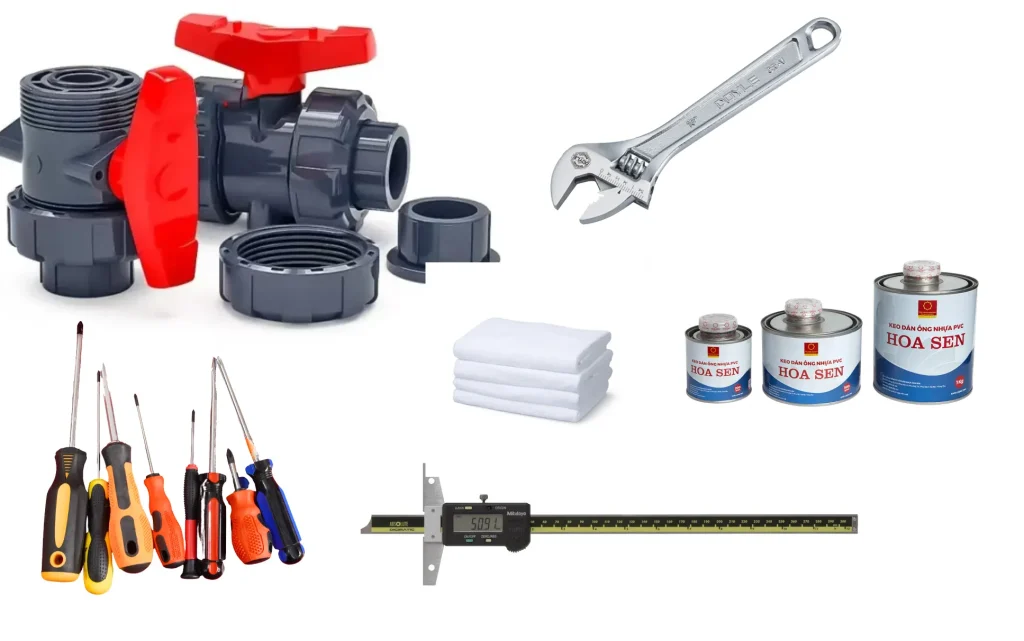

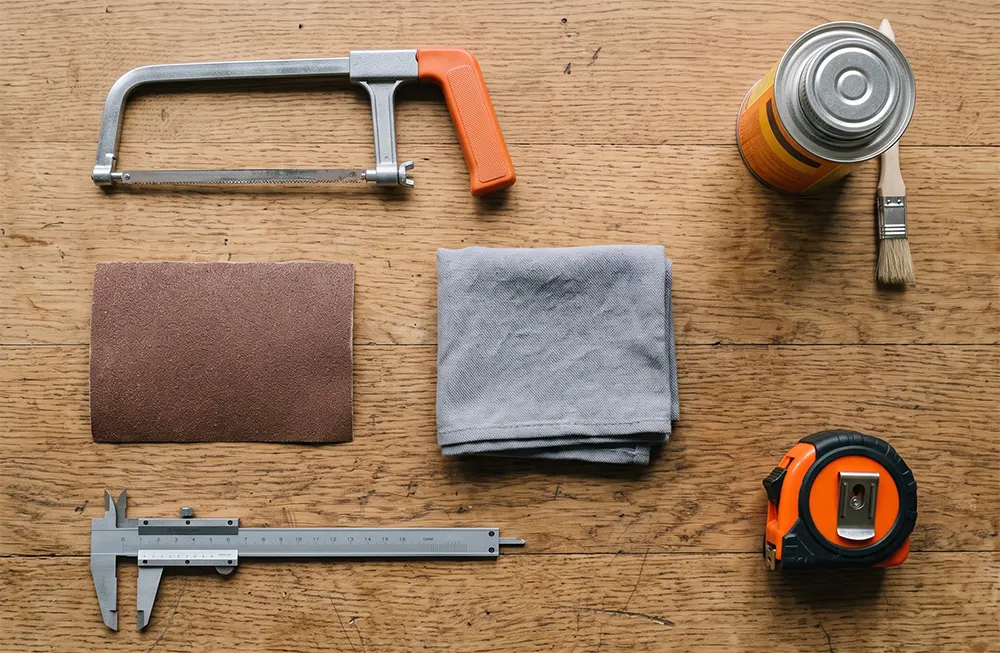

Dụng cụ và vật tư cần chuẩn bị

Trước khi bắt đầu, chuẩn bị đầy đủ để tránh gián đoạn giữa chừng khi keo đã bắt đầu khô:

• Cưa cắt ống chuyên dụng hoặc dao cắt ống nhựa, cho đường cắt vuông góc và phẳng
• Giấy nhám mịn hoặc dao vát cạnh để làm sạch ba-via ở đầu ống
• Keo dán chuyên dụng đúng loại vật liệu (PVC dùng keo PVC, cPVC dùng keo cPVC riêng — không dùng lẫn)
• Cọ quét keo đi kèm hộp keo hoặc cọ riêng sạch
• Khăn sạch hoặc giẻ lau không xơ
• Thước dây và thước cặp để đo và kiểm tra kích thước
• Với van rắc co: không cần dụng cụ vặn kim loại, chỉ cần lực tay

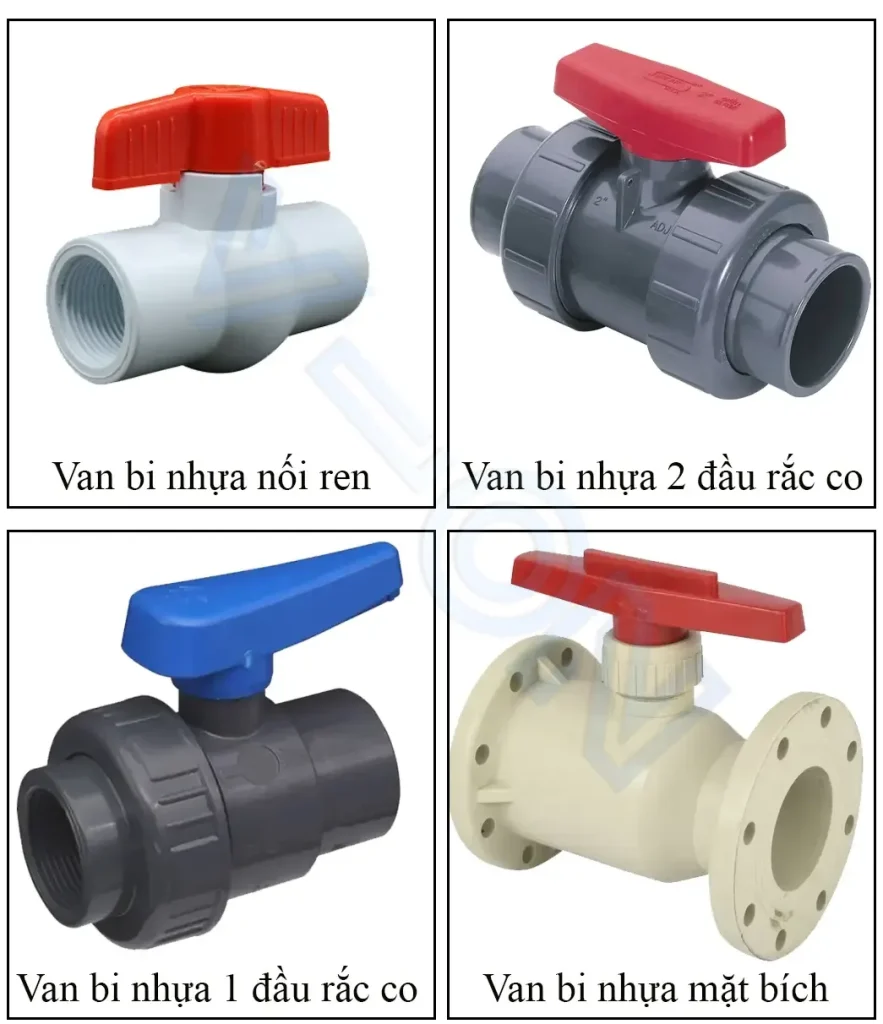

Cấu tạo van bi nhựa và các bộ phận cần nhận biết trước khi lắp — thân van, bi van, trục, tay gạt, gioăng — có trong bài cấu tạo và phân loại van bi nhựa.

Bước 1: Xác định đúng cỡ van

Trước khi cắt bất kỳ đoạn ống nào, xác nhận lại cỡ van khớp chính xác với đường ống thực tế, và xác định đúng hệ ống đang dùng (Việt Nam hay ASTM nhập khẩu) vì hai hệ có đường kính ngoài khác nhau ở cùng ký hiệu DN.

Đối chiếu đầy đủ các cỡ và cách phân biệt hai hệ ống có trong bài bảng tra kích thước van bi nhựa DN – phi. Bỏ qua bước xác nhận này là nguyên nhân phổ biến khiến van về tới công trình mới phát hiện không khớp, phải đổi trả và trễ tiến độ.

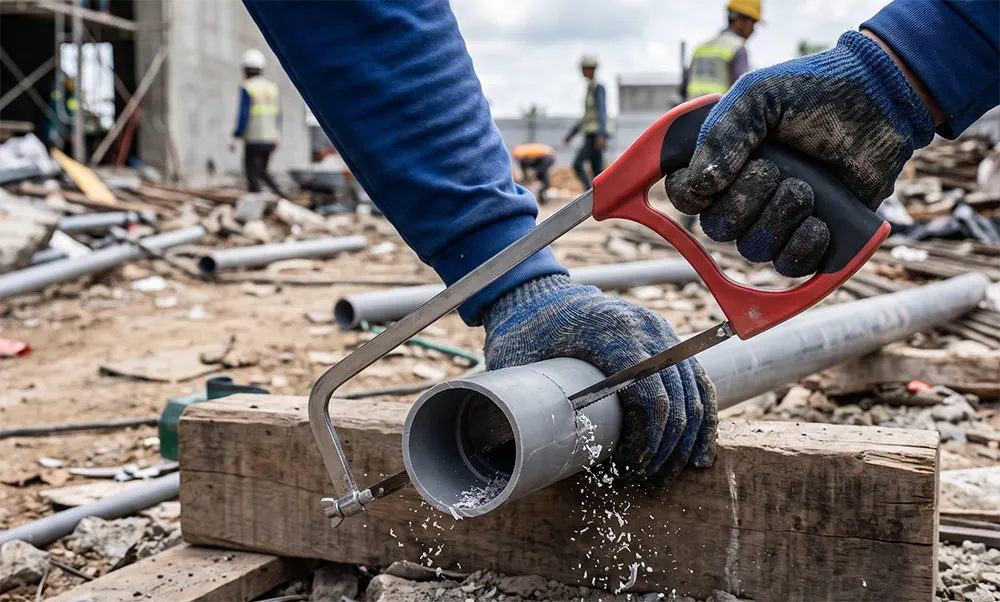

Bước 2: Cắt ống phẳng và vuông góc

Dùng cưa cắt ống chuyên dụng hoặc dao cắt ống nhựa để cắt đầu ống, đảm bảo đường cắt vuông góc hoàn toàn với trục ống. Đường cắt bị nghiêng dù chỉ vài độ cũng khiến ống không vào hết được độ sâu thiết kế trong đầu nối van, để lại khe hở gây rò rỉ sau này.

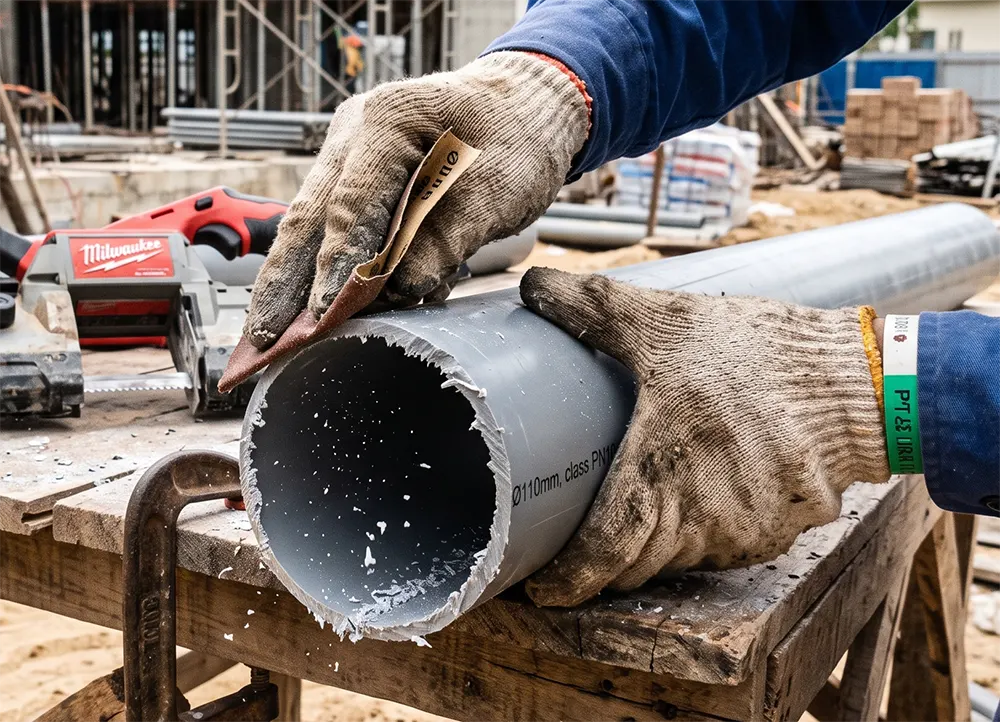

Bước 3: Làm sạch ba-via và bụi bẩn

Sau khi cắt, dùng giấy nhám mịn hoặc dao vát cạnh làm sạch ba-via ở mép ngoài và mép trong đầu ống. Ba-via sắc cạnh có thể cào xước bề mặt gioăng bên trong đầu nối van khi đẩy ống vào, tạo đường rò rỉ nhỏ khó phát hiện.

Sau khi vát cạnh, lau sạch bụi nhựa và dầu mỡ bám trên bề mặt ống bằng khăn khô sạch. Bề mặt còn bụi hoặc dầu mỡ khiến keo không bám dính đều, giảm độ bền của mối dán dù về mặt thị giác vẫn có vẻ đã dán chặt.

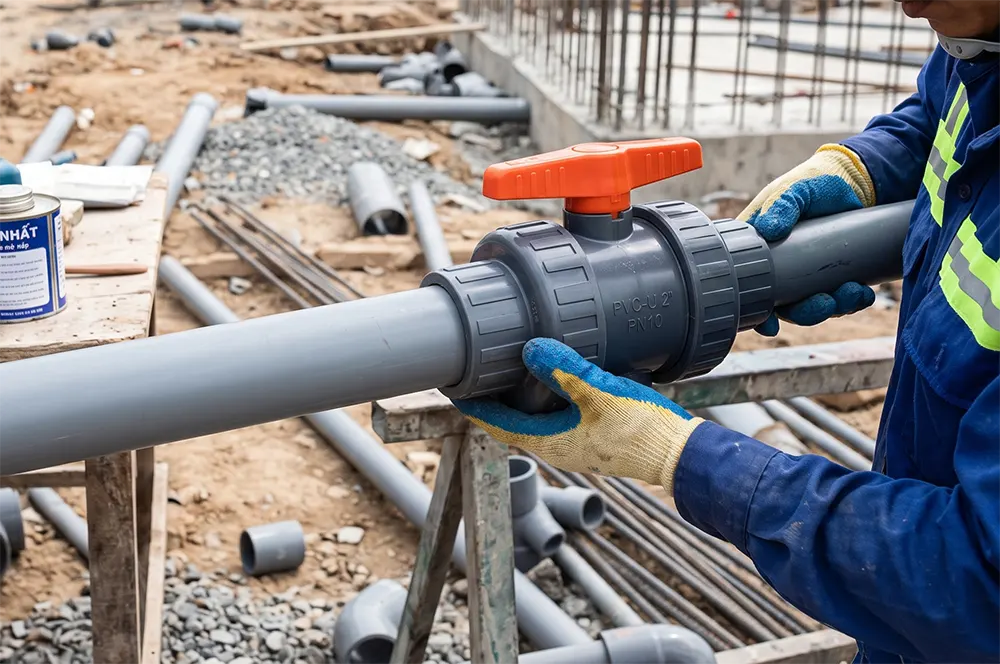

Bước 4: Ướm thử trước khi dán keo (dry fit)

Trước khi bôi keo, ướm thử đầu ống vào đầu nối van mà chưa dán, kiểm tra ống vào đủ sâu và không bị vướng. Đây là bước dễ bị bỏ qua nhưng quan trọng, vì sau khi bôi keo thời gian xử lý rất ngắn, không còn cơ hội kiểm tra lại độ khít.

Đồng thời, đây là lúc kiểm tra hướng lắp của van nếu là van có chiều dòng chảy nhất định (một số van 3 ngã hoặc van một chiều), hoặc kiểm tra hướng tay gạt thuận tiện cho thao tác sau này, tránh phải xoay van sau khi đã dán cố định.

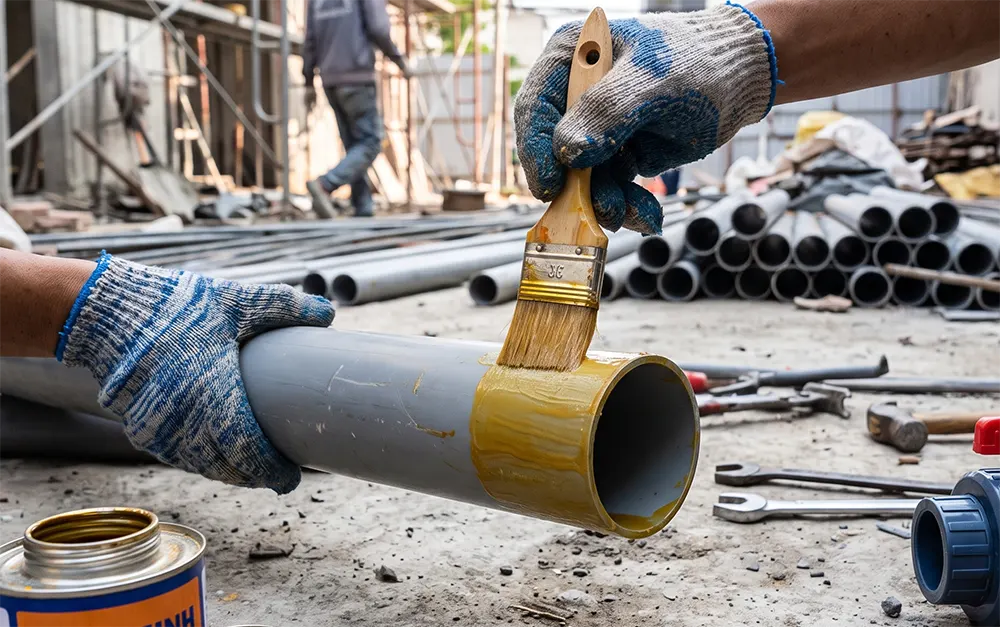

Bước 5: Bôi keo đều lên cả hai mặt tiếp xúc

Bôi một lớp keo mỏng và đều lên cả mặt ngoài đầu ống và mặt trong đầu nối van. Chỉ bôi một trong hai mặt là lỗi phổ biến khiến mối dán không đạt độ kín và độ bền cần thiết.

Với ống cPVC, bắt buộc dùng keo chuyên dụng cho cPVC, không dùng keo PVC thông thường — hai loại keo có công thức khác nhau để phù hợp với từng loại nhựa. Dùng nhầm keo khiến mối dán không đạt độ bền cơ học cần thiết, đặc biệt nguy hiểm với hệ nước nóng nơi cPVC thường được dùng.

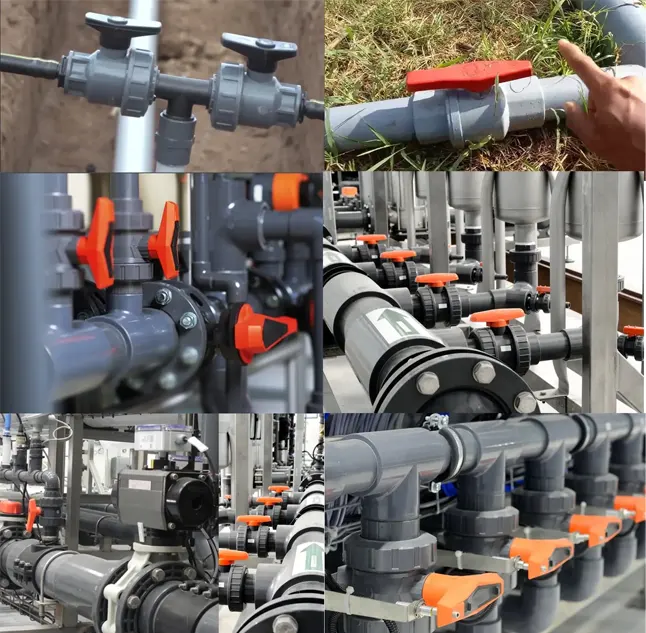

Bước 6: Lắp và siết đai ốc (với van rắc co)

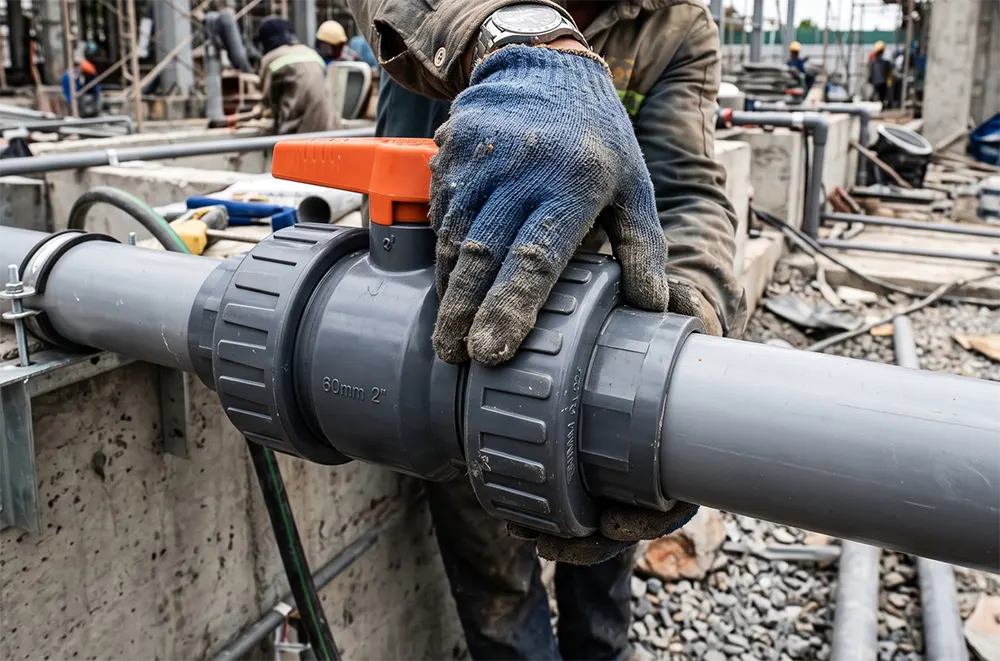

Nếu dùng van rắc co đôi, đây là bước cần đúng thứ tự: luồn đai ốc vào ống trước khi dán đầu nối vào ống, không dán xong mới luồn đai ốc — thứ tự sai khiến không thể lắp lại được. Sau khi dán cả hai đầu nối vào ống và chờ khô, đặt thân van vào giữa, siết hai đai ốc bằng tay tới khi chặt đều, tuyệt đối không dùng cờ lê hay kìm mỏ lết.

Với van dán keo thông thường không có rắc co, đẩy ống đã bôi keo vào đầu nối van với một lực đẩy dứt khoát, xoay nhẹ khoảng một phần tư vòng trong lúc đẩy để keo dàn đều, rồi giữ cố định. Chi tiết đầy đủ về cấu tạo và lý do vì sao rắc co đôi cần thao tác cẩn thận hơn có trong bài van bi rắc co đôi True Union.

Bước 7: Chờ keo đóng rắn đủ thời gian

Sau khi dán, giữ ống và van cố định trong 15–30 giây đầu để keo bắt đầu bám dính, không di chuyển hay xoay chỉnh trong khoảng thời gian này. Sau đó có thể thả tay, nhưng không được cấp nước hay áp lực vào hệ thống ngay.

Thời gian đóng rắn hoàn toàn phụ thuộc vào cỡ ống, loại keo và nhiệt độ môi trường, nhưng nguyên tắc chung là tối thiểu 24 giờ trước khi cấp áp lực làm việc đầy đủ, và có thể cần lâu hơn trong điều kiện trời lạnh hoặc độ ẩm cao. Cấp nước sớm khi keo chưa đóng rắn hoàn toàn là nguyên nhân phổ biến nhất gây rò rỉ ngay sau khi lắp đặt, dù thao tác dán trước đó hoàn toàn đúng kỹ thuật.

Lắp đặt van điều khiển tự động

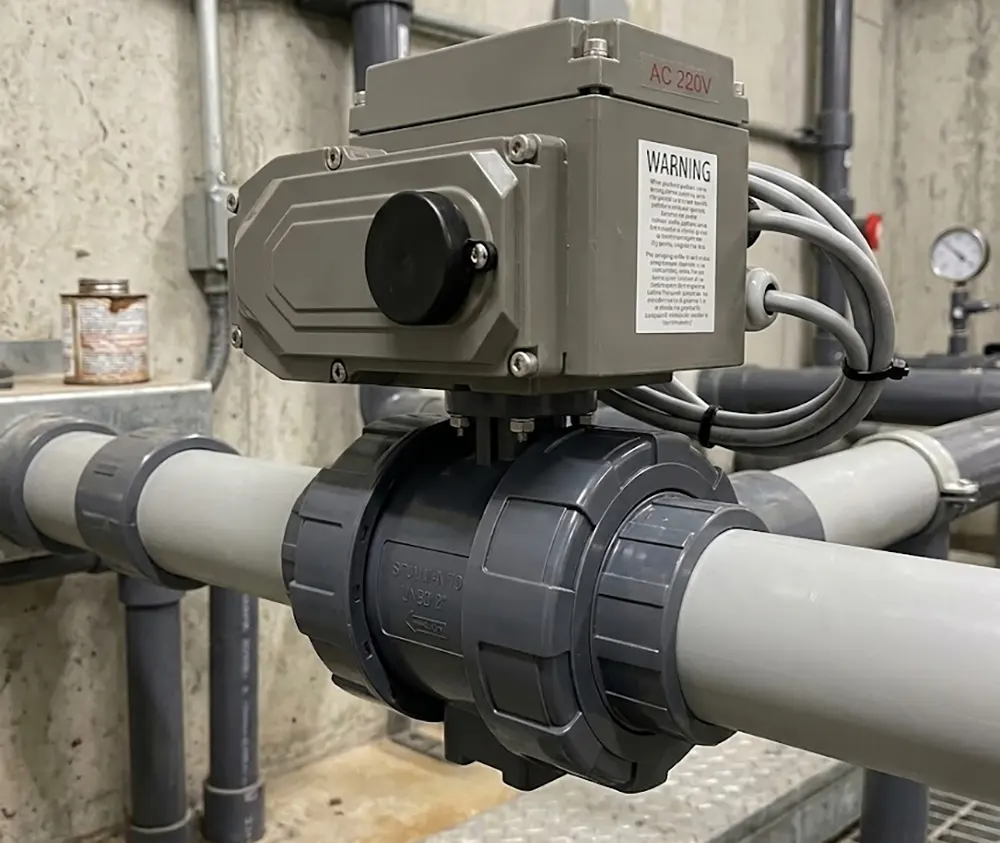

Nếu van có bộ truyền động điện hoặc khí nén thay vì tay gạt, toàn bộ 7 bước lắp thân van vào đường ống ở trên vẫn áp dụng như nhau. Phần khác biệt nằm ở việc gắn bộ truyền động lên đế van sau khi thân van đã lắp xong và keo đã đóng rắn.

Với bộ truyền động khí nén, quy trình gồm gá bộ truyền động lên đế van theo đúng chuẩn, đấu van điện từ, cấp khí sạch và chạy thử toàn hành trình — chi tiết đầy đủ có trong bài cách lắp van bi điều khiển khí nén. Với bộ truyền động điện, cần thêm bước đấu nguồn điện đúng điện áp và cài đặt lại công tắc hành trình cho cả hai chiều đóng mở — quy trình chi tiết có trong bài lắp đặt và bảo dưỡng van bi điều khiển điện.

Áp suất thử nghiệm an toàn

Trước khi đưa hệ thống vào vận hành chính thức với lưu chất và điều kiện thật, luôn thực hiện thử áp: cấp nước đầy hệ thống, xả hết khí, tăng áp từ từ tới mức thử nghiệm cao hơn áp suất làm việc thiết kế theo tỷ lệ quy định trong tiêu chuẩn ngành, giữ áp trong thời gian đủ để quan sát, rồi kiểm tra toàn bộ mối nối và thân van.

Mức áp suất thử nghiệm cần dựa trên cấp PN của van đã chọn và điều kiện nhiệt độ vận hành dự kiến, vì áp suất cho phép giảm khi nhiệt độ tăng. Cách tính đúng cấp áp suất và biên an toàn theo nhiệt độ có trong bài van bi nhựa chịu áp lực bao nhiêu bar.

Kiểm tra sau khi lắp đặt

Sau khi thử áp không phát hiện rò rỉ, kiểm tra thêm ba điểm trước khi bàn giao hệ thống: tay gạt hoặc bộ truyền động di chuyển trơn tru hết toàn bộ hành trình, không bị vướng hay có tiếng kêu bất thường; hướng lắp của van (nếu có yêu cầu chiều dòng chảy) đúng như thiết kế; và nhãn hoặc dấu hiệu nhận biết trạng thái đóng/mở của van rõ ràng, dễ quan sát cho người vận hành sau này.

Danh sách đầy đủ các dòng van bi nhựa theo cỡ, vật liệu và kiểu vận hành để tham khảo khi cần đặt hàng bổ sung hoặc thay thế xem tại danh mục các dòng van bi nhựa đang phân phối.

Lịch bảo dưỡng định kỳ

Van bi nhựa không cần bảo dưỡng phức tạp, nhưng ba việc định kỳ dưới đây giúp kéo dài tuổi thọ đáng kể so với việc chỉ can thiệp khi có sự cố.

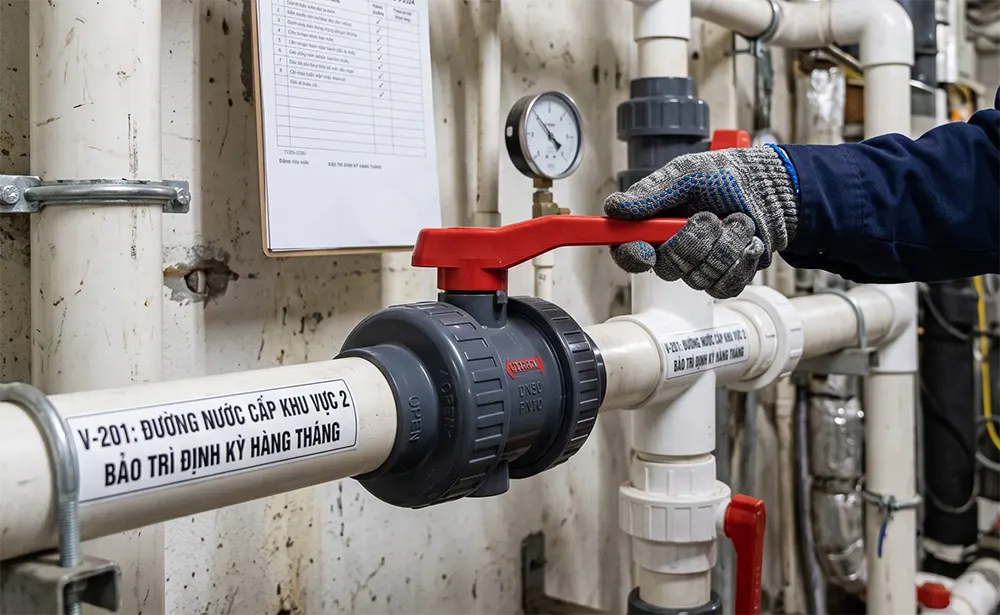

Vận hành định kỳ. Với van ít khi thao tác, xoay đóng mở vài lần mỗi tháng để phá mảng bám mới hình thành quanh bi, tránh tình trạng để lâu ngày dẫn tới kẹt cứng.

Kiểm tra rắc co định kỳ (nếu có). Nới nhẹ và siết lại đai ốc rắc co định kỳ để ren nhựa không bị bám cặn và dính chặt theo thời gian, giữ được khả năng tháo lắp khi thật sự cần.

Xử lý sớm khi tay gạt bắt đầu nặng. Đây là dấu hiệu sớm nhất của tình trạng cặn bám bên trong van, xử lý được dễ dàng nếu can thiệp sớm nhưng sẽ khó hơn nếu để van kẹt cứng hoàn toàn. Cách xử lý cụ thể theo từng mức độ có trong bài cách xử lý khi tay gạt bị cứng.

Câu hỏi thường gặp

Tài liệu tham khảo:

• ASTM D2564 — Keo dán solvent cement dùng cho hệ ống PVC
• ASTM F493 — Keo dán solvent cement dùng cho hệ ống cPVC
• ISO 16135 — Van bi bằng vật liệu nhiệt dẻo dùng trong công nghiệp
• Hướng dẫn thử áp hệ thống đường ống theo tiêu chuẩn ngành hiện hành
