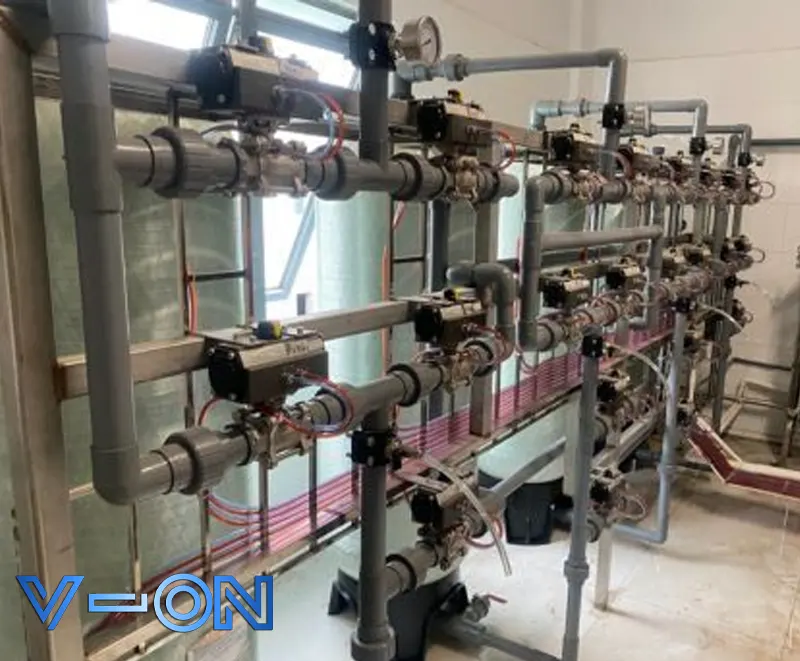

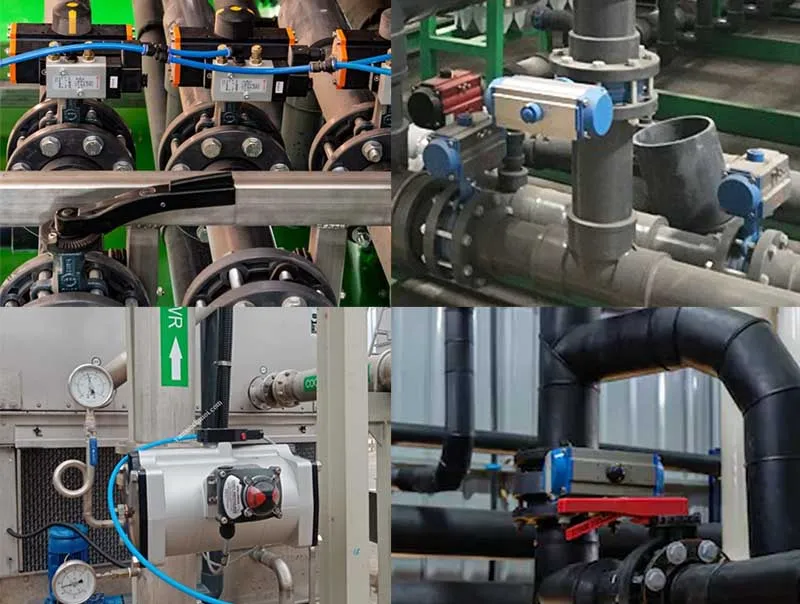

Cách lắp van bi điều khiển khí nén từng bước

Lắp van bi điều khiển khí nén gồm 4 việc chính: gá bộ truyền động lên đế van theo chuẩn ISO 5211, đấu van điện từ vào cổng khí, cấp khí sạch áp 4–7 bar, sau đó chạy thử toàn hành trình để kiểm tra vị trí đóng-mở. Tác động đơn tự đóng bằng lò xo khi mất khí; tác động kép giữ nguyên vị trí và cần cấp khí cho cả hai chiều.

Van bi điều khiển khí nén là kiểu vận hành nhanh nhất trong ba kiểu phổ biến, nhưng đi kèm với đó là một hệ thống phụ trợ (máy nén khí, bộ lọc, van điện từ) cần lắp đặt đúng thì tốc độ đó mới phát huy được. Bài viết này thuộc thư viện tài liệu van bi nhựa của V-ON, đi từ điều kiện tiên quyết, cách chọn kiểu tác động, tới quy trình lắp đặt và kiểm tra hoàn chỉnh.

Điều kiện tiên quyết: van phải có đế lắp

Giống như van điều khiển điện, van điều khiển khí nén chỉ lắp trực tiếp được lên van có sẵn đế theo chuẩn ISO 5211 ở đỉnh thân van — loại van này trên thị trường thường gọi là “van bi có tán”.

Nếu van hiện có chỉ có trục trần để lắp tay gạt, cần thêm bộ chuyển đổi hoặc thay van mới có đế sẵn trước khi tính tới việc lắp bộ truyền động khí nén. Cách xác định đúng cỡ đế (F03, F04, F05, F07) và hình dạng trục phù hợp có trong bài van bi có đế lắp bộ truyền động ISO 5211.

Tác động đơn hay tác động kép?

Bộ truyền động khí nén có hai kiểu, khác nhau về cách quay về vị trí ban đầu khi mất khí.

Tác động đơn (spring return) dùng lò xo bên trong để tự động đưa van về một vị trí đã định sẵn (thường là đóng) khi mất khí nén. Chỉ cần cấp khí cho một chiều chuyển động; chiều còn lại do lò xo đảm nhiệm. Đây là lựa chọn an toàn hơn cho các ứng dụng cần van tự đóng khi có sự cố mất khí, ví dụ van chặn khẩn cấp.

Tác động kép (double acting) cần cấp khí cho cả hai chiều đóng và mở, không có lò xo hồi vị. Khi mất khí, van giữ nguyên vị trí hiện tại thay vì tự động về một vị trí cụ thể. Loại này phù hợp với ứng dụng không yêu cầu tính năng an toàn tự đóng, và thường có mô-men xoắn khả dụng lớn hơn tác động đơn cùng kích thước vì không phải dành một phần lực để nén lò xo.

Việc chọn giữa hai kiểu phụ thuộc vào yêu cầu an toàn của hệ thống, không phải sở thích cá nhân. So sánh đầy đủ giữa ba kiểu vận hành — tay gạt, điện, khí nén — về chi phí và điều kiện lắp đặt có trong bài so sánh van tay gạt và van điều khiển điện, khí nén.

Kích thước van và áp lực khí cần thiết

Mô-men xoắn cần thiết để xoay van tăng theo cỡ van, nên áp lực khí cấp cho bộ truyền động cần đủ để tạo ra lực xoay tương ứng, thường trong khoảng 4–7 bar tùy thiết kế cụ thể của bộ truyền động và cỡ van.

Trước khi chọn bộ truyền động và tính áp khí cần thiết, cần xác định chính xác cỡ van theo DN, tránh nhầm lẫn giữa DN, phi và inch. Đối chiếu đầy đủ tại bảng tra kích thước van bi nhựa DN – phi trước khi liên hệ nhà cung cấp bộ truyền động để xác nhận áp khí và mô-men xoắn phù hợp.

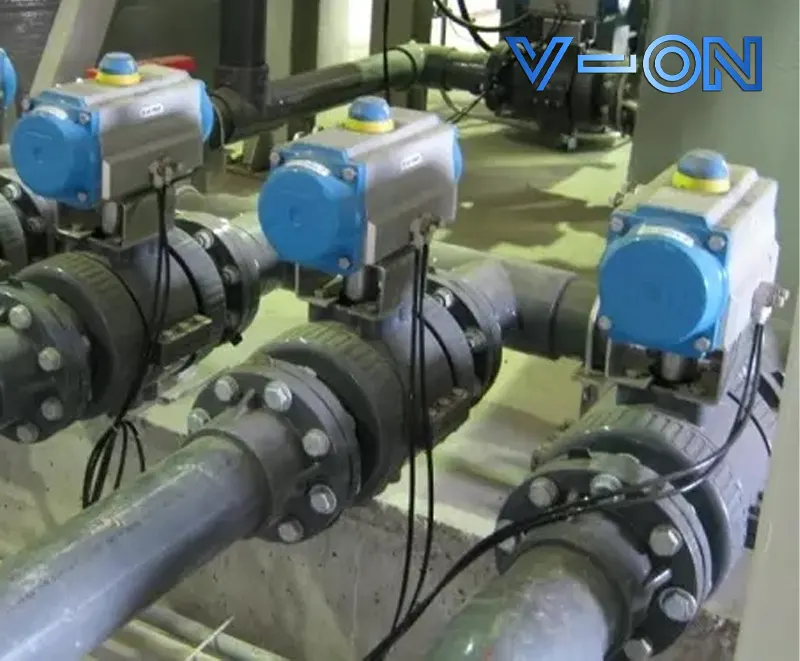

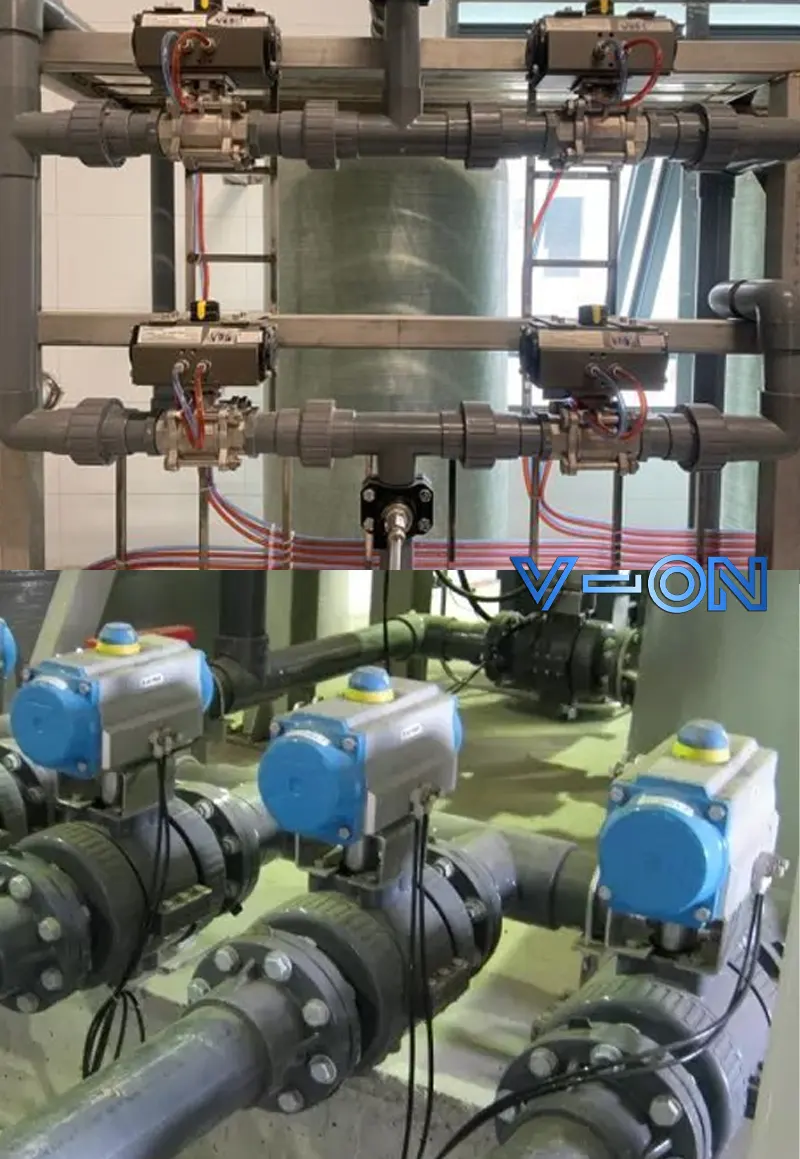

Lắp thân van trước khi gắn bộ truyền động

Trước khi gắn bộ truyền động khí nén, thân van cần được lắp cố định hoàn chỉnh vào đường ống — cắt ống, làm sạch, dán keo hoặc siết rắc co, chờ đủ thời gian đóng rắn — giống hệt quy trình của van tay gạt thông thường. Việc gắn bộ truyền động chỉ nên thực hiện sau khi thân van đã ở đúng vị trí cố định.

Toàn bộ quy trình lắp thân van chi tiết, áp dụng chung cho mọi kiểu vận hành, có trong bài quy trình lắp đặt và bảo trì van bi nhựa.

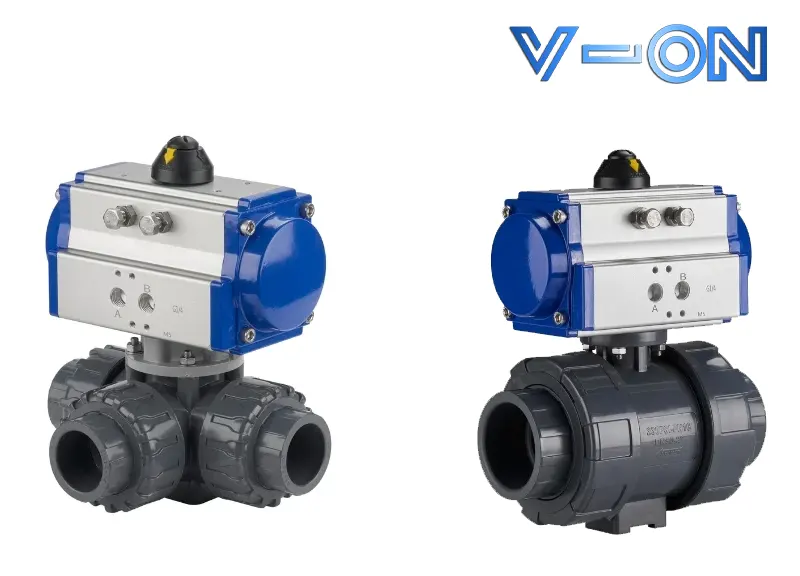

Gá bộ truyền động lên đế van

Sau khi thân van đã cố định và keo đóng rắn hoàn toàn, xác định vị trí hiện tại của trục van (đóng hay mở) trước khi gá bộ truyền động — bước này quan trọng để đảm bảo sau khi lắp xong, vị trí đóng/mở của bộ truyền động khớp đúng với vị trí thực tế của bi van bên trong.

Đặt bộ truyền động lên đế sao cho khớp trục ăn đúng vào trục van, siết đều bốn vít theo đường chéo để đế không bị lệch. Với tác động đơn, cần chú ý lắp đúng chiều để lò xo hồi vị về đúng trạng thái an toàn mong muốn khi mất khí — kiểm tra kỹ hướng dẫn của nhà sản xuất trước khi siết cố định, vì lắp sai chiều ở bước này khó phát hiện cho tới khi thử nghiệm tình huống mất khí thực tế.

Đấu van điện từ và cấp khí

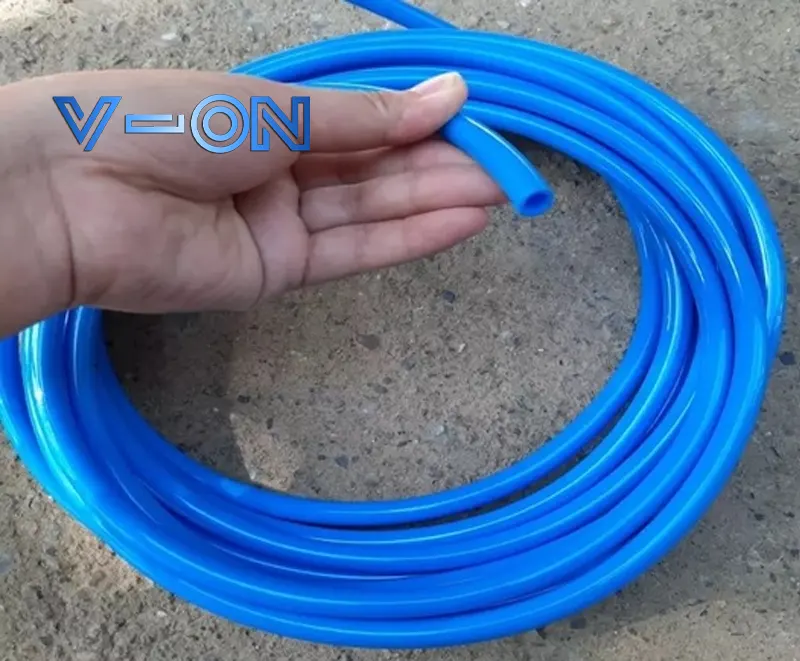

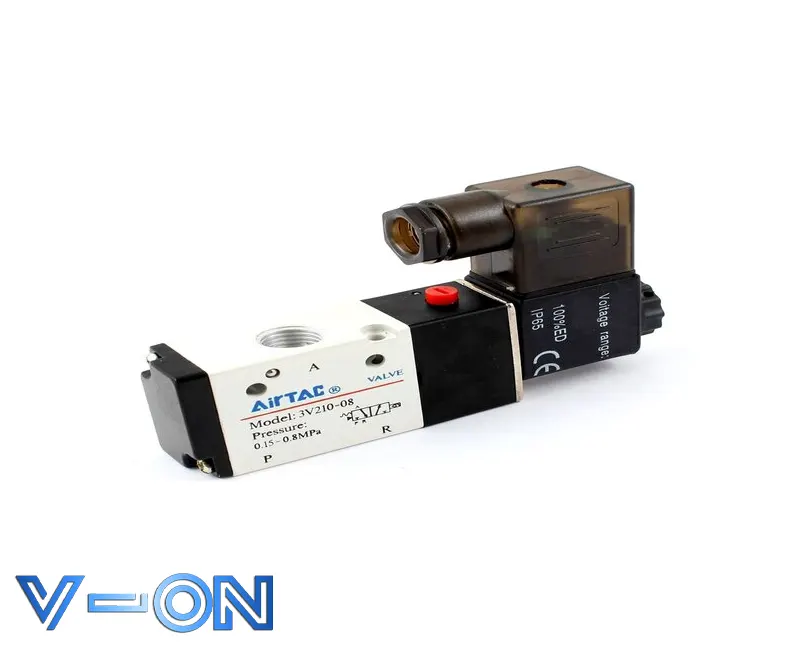

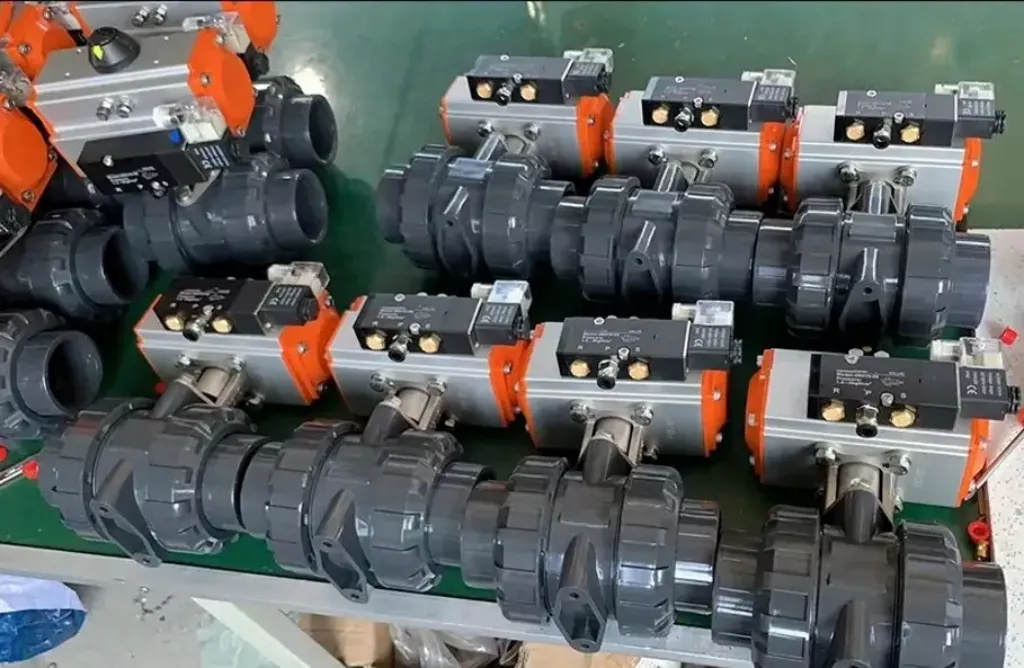

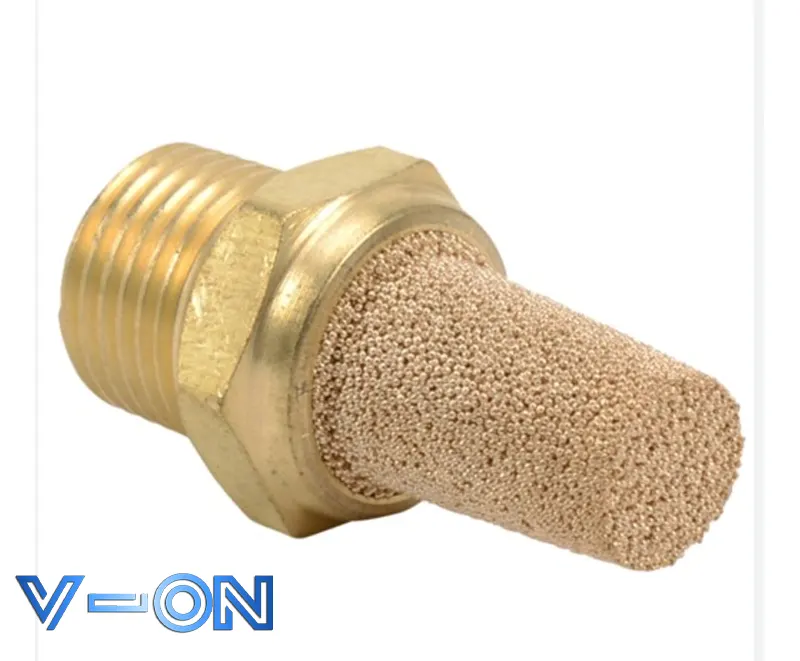

Van điện từ (solenoid valve) là thiết bị điều khiển dòng khí nén tới bộ truyền động, hoạt động dựa trên tín hiệu điện từ hệ điều khiển hoặc công tắc thủ công. Lắp van điện từ vào đúng cổng khí của bộ truyền động theo sơ đồ của nhà sản xuất, đấu dây điều khiển theo đúng điện áp yêu cầu.

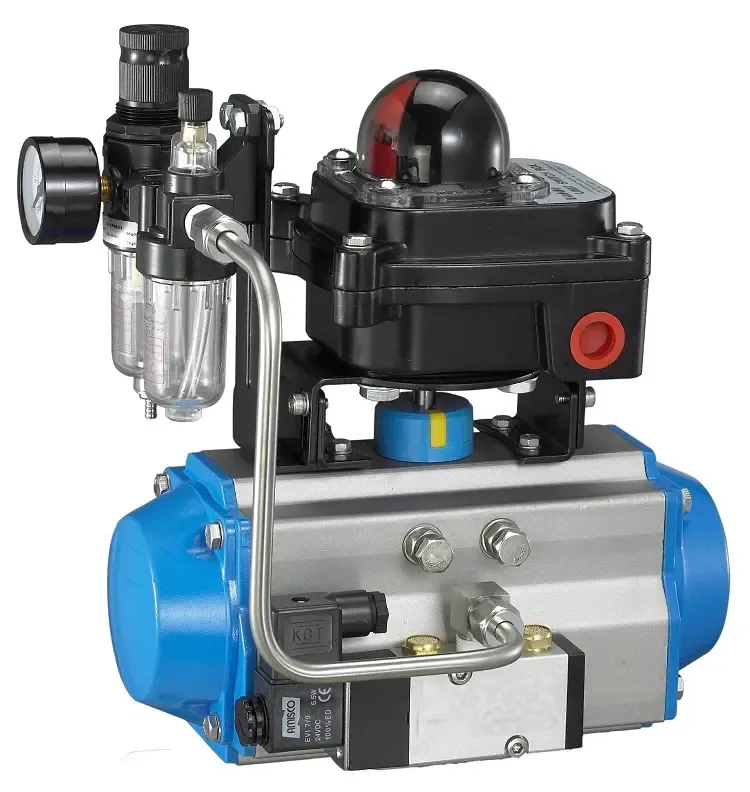

Trước khi cấp khí, đảm bảo nguồn khí đã qua bộ lọc và tách nước (air filter regulator) để tránh hơi ẩm và tạp chất trong khí gây rỉ sét các chi tiết kim loại bên trong bộ truyền động theo thời gian. Cấp khí ở áp lực khuyến nghị của nhà sản xuất, thường trong khoảng 4–7 bar, không vượt quá áp lực tối đa cho phép của bộ truyền động dù đường khí sẵn có áp lực cao hơn. Các dòng van bi nhựa có sẵn đế lắp và bộ truyền động khí nén phù hợp xem tại danh mục các dòng van bi nhựa đang phân phối.

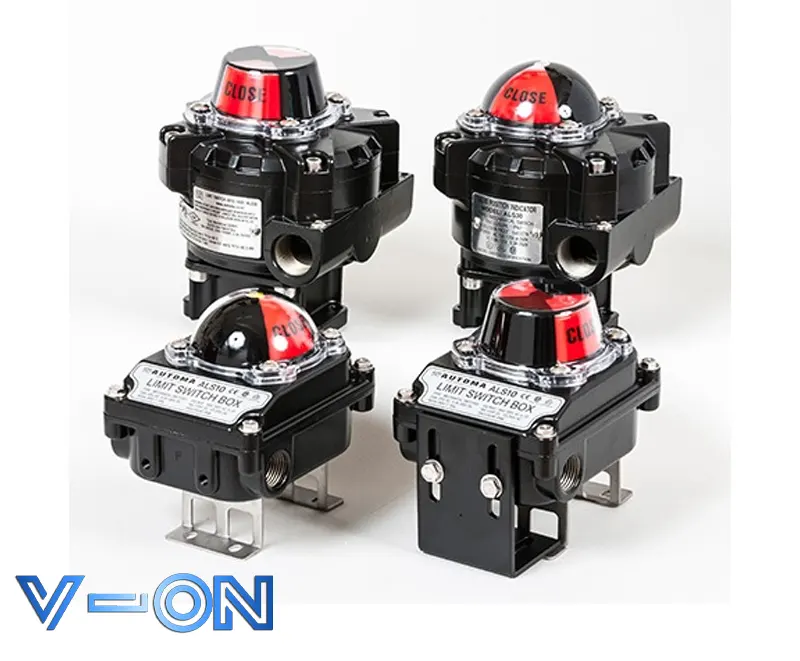

Chạy thử và kiểm tra hành trình

Sau khi đấu nối hoàn chỉnh, cấp khí và chạy thử ít nhất ba chu kỳ đóng mở đầy đủ trước khi đưa vào vận hành chính thức. Quan sát kỹ hai điểm: van có xoay hết toàn bộ hành trình 90 độ hay dừng sớm, và thời gian đóng mở có nằm trong khoảng dự kiến (thường 1–3 giây cho van cỡ nhỏ và trung bình) hay chậm bất thường.

Với tác động đơn, thử nghiệm thêm tình huống ngắt khí đột ngột để xác nhận lò xo hồi vị đưa van về đúng vị trí an toàn đã thiết kế — đây là bước kiểm tra quan trọng cho các ứng dụng dựa vào tính năng này để đảm bảo an toàn khi có sự cố mất khí thực tế.

Khi van không xoay hết hành trình dù đủ áp khí

Nếu đã cấp đúng áp khí khuyến nghị nhưng van vẫn không xoay hết 90 độ, nguyên nhân phổ biến nhất không nằm ở bộ truyền động mà nằm ở bên trong thân van — cùng cơ chế cặn bám gây kẹt cứng như ở van tay gạt thông thường, chỉ khác là với van khí nén, hiện tượng này biểu hiện qua việc bộ truyền động không đủ lực thắng được ma sát bên trong thay vì cảm giác tay gạt nặng.

Cơ chế kẹt cứng và cách xử lý, áp dụng được nguyên lý cho cả van tự động, có trong bài cách xử lý khi tay gạt bị cứng — với van khí nén, cần tháo bộ truyền động ra trước để tiếp cận và xử lý phần thân van bên trong. Nếu sau khi kiểm tra thân van không phát hiện vấn đề, nguyên nhân còn lại thường là áp khí không đủ so với mô-men xoắn yêu cầu của cỡ van, cần kiểm tra lại thông số bộ truyền động đã chọn.

Cấu tạo van bên trong không đổi

Dù gắn thêm bộ truyền động khí nén, cấu tạo bên trong thân van — bi van, trục, gioăng làm kín — vẫn giống hệt van tay gạt thông thường. Toàn bộ nguyên tắc bảo trì cơ bản áp dụng như nhau: tránh mở hé để tiết lưu, vận hành định kỳ để tránh cặn bám, và xử lý sớm khi có dấu hiệu bất thường.

Nắm vững cấu tạo cơ bản này giúp chẩn đoán sự cố chính xác hơn khi van tự động gặp trục trặc — phân biệt được đâu là vấn đề khí nén, đâu là vấn đề cơ khí bên trong van. Cấu tạo chi tiết có trong bài cấu tạo và phân loại van bi nhựa.
