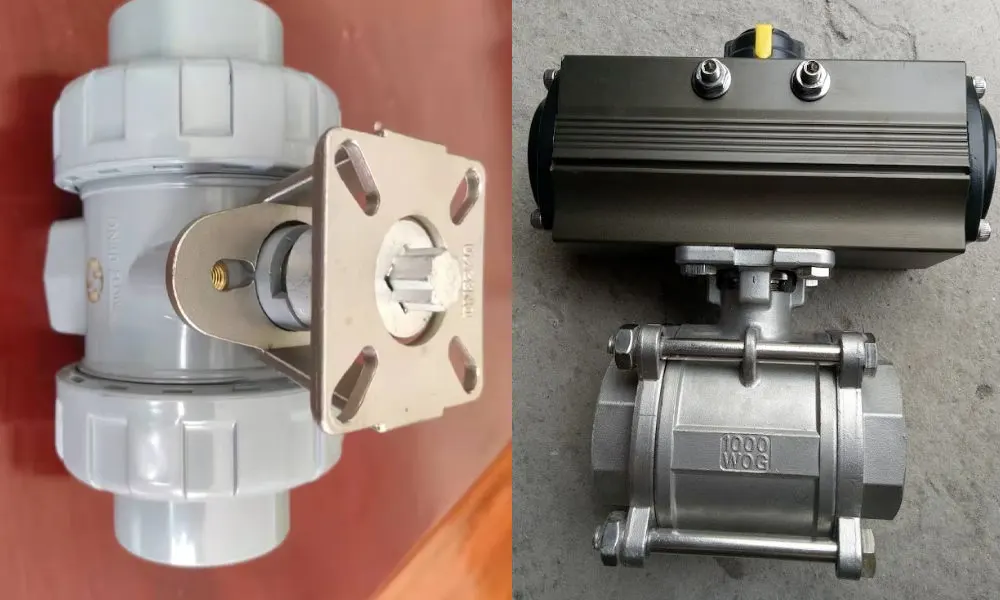

Van bi có tán (tiếng Anh: Ball Valve with Mounting Pad) là van bi có sẵn một đế vuông hoặc tròn ở đỉnh thân van, gia công theo tiêu chuẩn ISO 5211. Đế này cho phép gắn trực tiếp bộ truyền động điện hoặc khí nén thay cho tay gạt thủ công, mà không cần gia công thêm hay dùng khớp nối rời. Van không có đế này thì không tự động hóa được, hoặc phải mua thêm bộ chuyển đổi.
Khi hệ thống hiện tại dùng tay gạt nhưng có kế hoạch chuyển sang điều khiển tự động sau này, câu hỏi quan trọng cần hỏi ngay từ lúc mua van là: van này có đế lắp bộ truyền động không. Nếu không, việc tự động hóa sau này sẽ khó hơn nhiều so với mua đúng loại ngay từ đầu.
Bài viết này thuộc thư viện tài liệu van bi nhựa của V-ON, giải thích đế lắp này là gì, các cỡ tiêu chuẩn, và cách chọn đúng khi có kế hoạch tự động hóa toàn bộ hoặc một phần hệ thống.
Van bi có tán là gì?

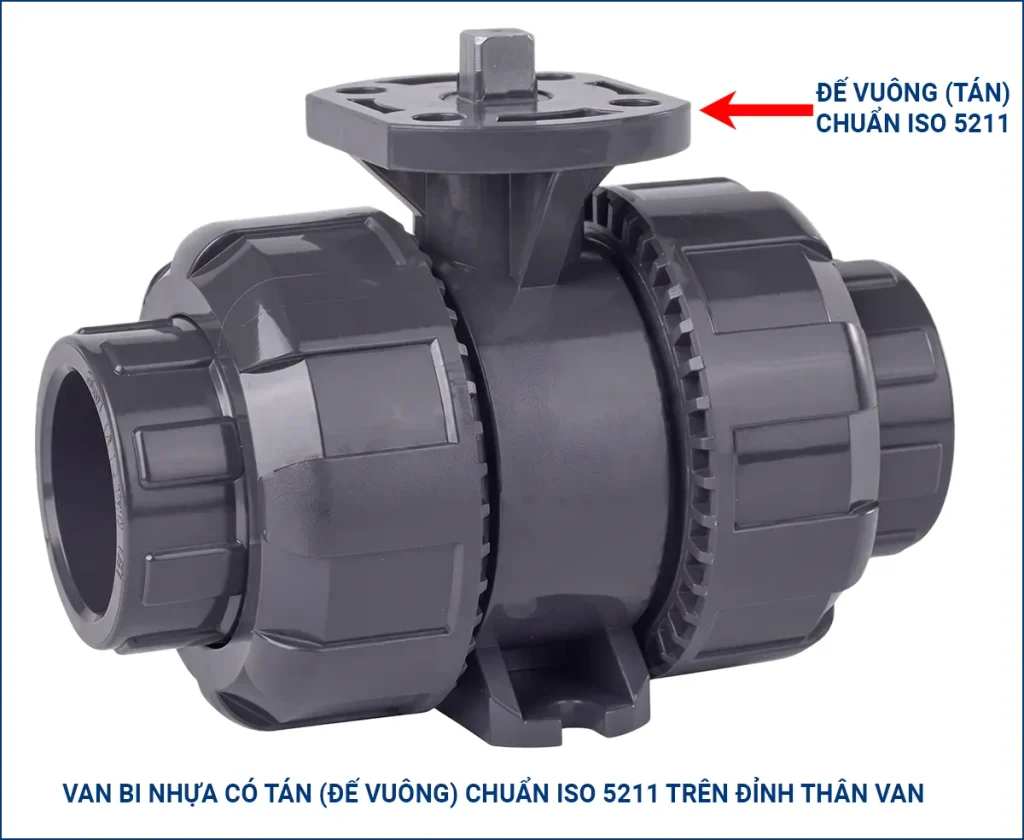

“Tán” ở đây chỉ phần đế hình vuông hoặc hình tròn có các lỗ ren, nằm ngay trên đỉnh thân van, bao quanh trục van. Đế này được gia công theo tiêu chuẩn quốc tế ISO 5211 — tiêu chuẩn quy định kích thước đế lắp cho van xoay một phần tư vòng (van bi, van bướm).
Không có đế này, van chỉ lắp được tay gạt hoặc tay quay thủ công. Có đế đúng chuẩn, van lắp được bộ truyền động điện hoặc khí nén trực tiếp bằng bốn hoặc tám vít, không cần gia công thêm.

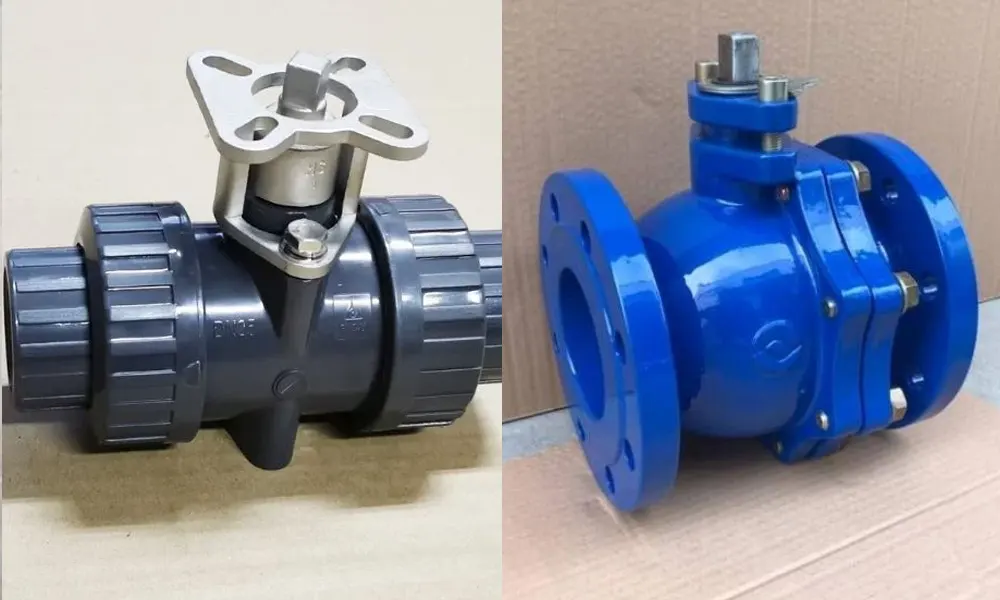

Về bản chất, “van có tán” không phải một loại van riêng biệt tách khỏi các loại đã biết — nó là một đặc tính bổ sung có thể có hoặc không có trên bất kỳ van bi nào, dù van đó là loại dán keo, rắc co đôi hay mặt bích. Toàn bộ các kiểu kết nối ống và phân loại theo vận hành khác của van bi có trong bài cấu tạo và phân loại van bi nhựa — đế ISO 5211 là lớp thông tin bổ sung nằm riêng, độc lập với các phân loại đó.
Vì sao cần đế lắp chuẩn ISO 5211?

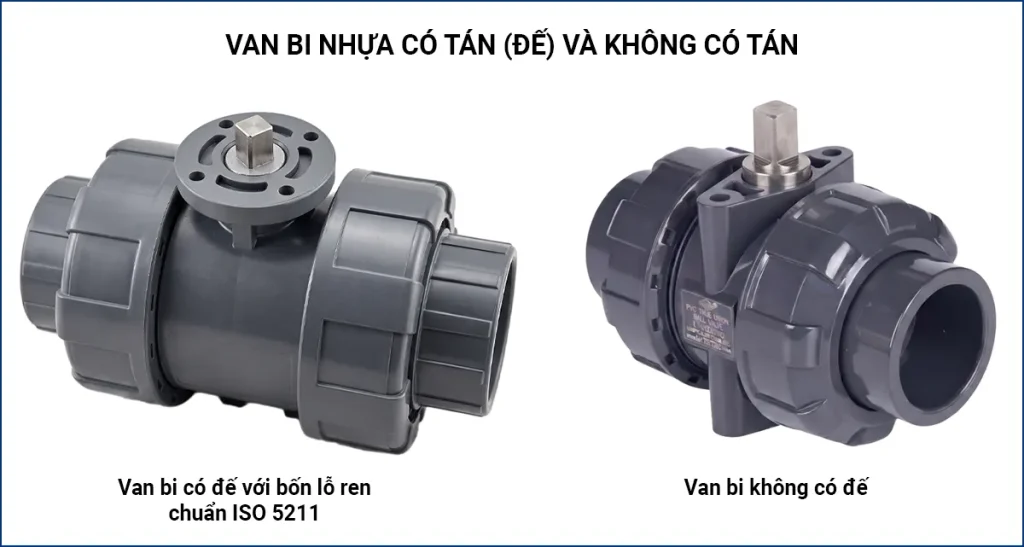

Không phải van bi nào cũng có đế này. Van tay gạt phổ thông, giá rẻ nhất, thường chỉ có trục vuông trần không có đế bao quanh — đủ để lắp tay gạt nhưng không đủ để bắt vít cố định một bộ truyền động.
Nếu sau này cần tự động hóa một van như vậy, có hai hướng xử lý: mua bộ chuyển đổi (adapter kit) để tạo đế tạm thời, hoặc thay hẳn van mới có đế sẵn. Cả hai đều tốn thêm chi phí và thời gian so với việc chọn đúng loại có tán ngay từ đầu.
Vì vậy, quyết định có cần “van có tán” hay không nên được đưa ra ngay tại thời điểm mua van, dựa trên câu hỏi: hệ thống này có khả năng cần điều khiển tự động trong tương lai không? Nếu câu trả lời là có, dù chưa lắp bộ truyền động ngay, vẫn nên chọn van có tán để dự phòng. Chênh lệch giá giữa van có tán và van không có tán thường không lớn, trong khi chi phí thay van sau này lớn hơn nhiều.

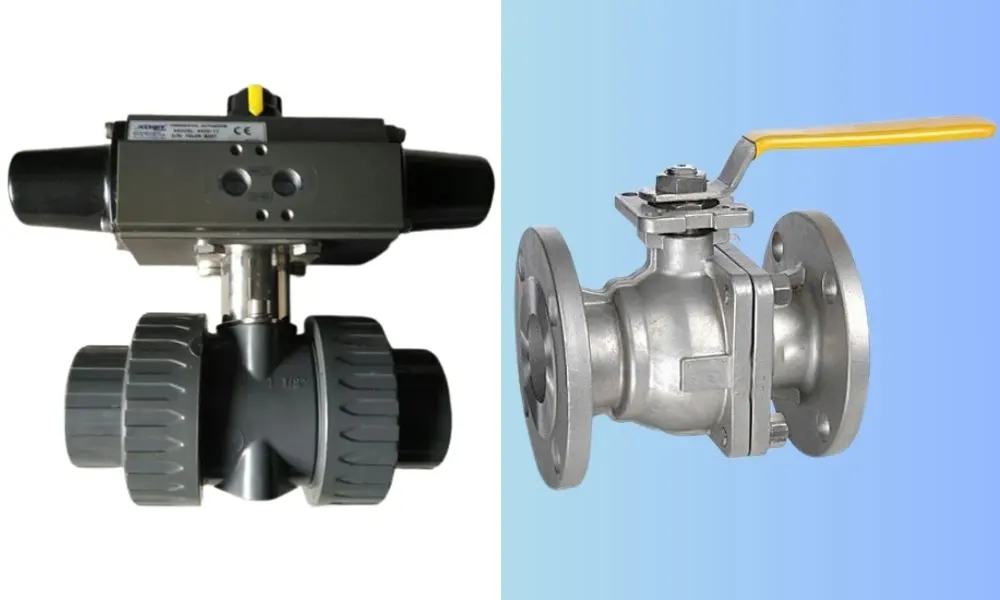

So sánh chi tiết giữa ba kiểu vận hành — tay gạt, điều khiển điện, điều khiển khí nén — về chi phí và tốc độ có trong bài so sánh van tay gạt và van điều khiển điện, khí nén. Bài đó giúp xác định trước liệu hệ thống của bạn có khả năng cần tự động hóa hay không, để quyết định có cần chọn van có tán ngay từ bây giờ.
Các cỡ đế lắp ISO 5211 phổ biến

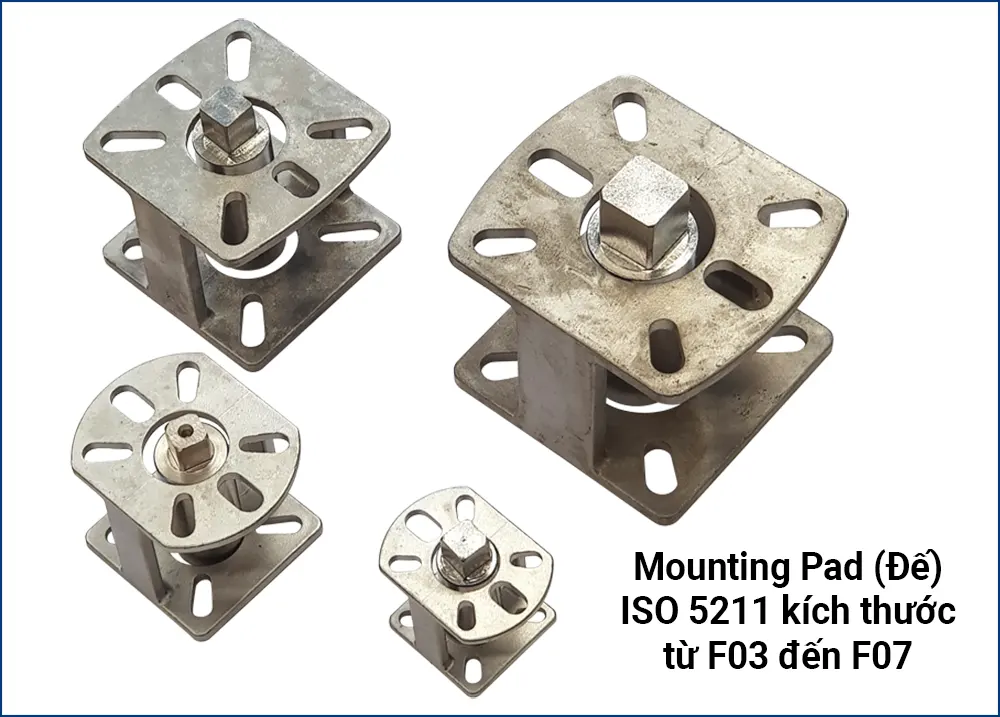

ISO 5211 quy định nhiều cỡ đế khác nhau, ký hiệu bằng chữ F kèm số, tương ứng với cỡ van và mô-men xoắn cần truyền. Bảng dưới đây là các cỡ hay gặp nhất với van bi nhựa dân dụng và công nghiệp nhẹ.
| Ký hiệu đế | Khoảng cách tâm lỗ bắt vít (mm) | Cỡ van bi nhựa tương ứng (tham khảo) |
|---|---|---|
| F03 | 30 | DN15 – DN25 |
| F04 | 42 | DN25 – DN40 |
| F05 | 50 | DN40 – DN50 |
| F07 | 70 | DN65 – DN100 |
Bảng trên là dải tham khảo phổ biến. Cỡ đế thực tế phụ thuộc vào thiết kế của từng hãng van, không hoàn toàn cố định theo DN. Luôn đối chiếu thông số đế chính xác trong catalogue của van và của bộ truyền động trước khi đặt hàng, vì đế sai một cỡ là không lắp vừa, không có cách chỉnh sửa tại chỗ.
Ngoài kích thước đế, hình dạng trục van cũng cần khớp — phổ biến nhất là trục vuông, một số dòng dùng trục dạng chữ D. Bộ truyền động và van phải cùng kiểu trục để lắp khít, không bị trượt khi truyền mô-men xoắn.
Danh sách các cỡ van bi nhựa có sẵn đế ISO 5211 xem tại danh mục các dòng van bi nhựa đang phân phối.
Lắp bộ truyền động khí nén lên van có tán
Với van đã có đế ISO 5211, lắp bộ truyền động khí nén là thao tác cơ khí thuần túy, không cần khoan hay gia công thêm.

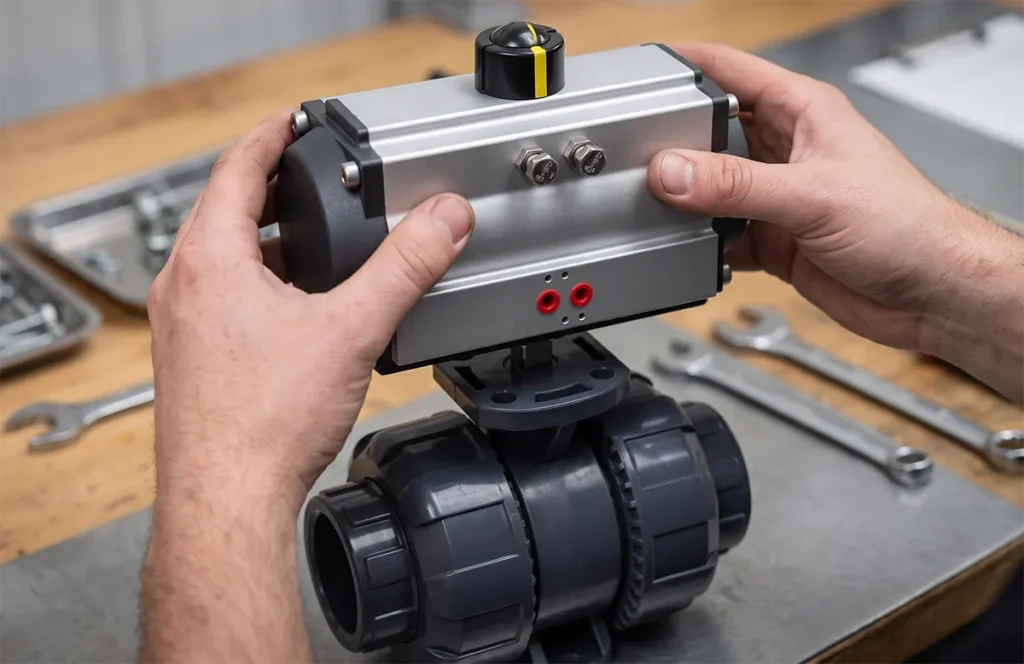

Các bước chính: xác định đúng chiều trục van đang ở vị trí đóng hay mở, gá bộ truyền động lên đế sao cho khớp trục ăn đúng vào trục van, siết đều bốn vít theo đường chéo để đế không bị lệch, sau đó đấu khí nén và chạy thử toàn hành trình trước khi đưa vào vận hành. Với bộ truyền động tác động đơn, cần lắp đúng chiều để lò xo hồi vị về đúng trạng thái an toàn khi mất khí.
Toàn bộ quy trình chi tiết hơn, gồm cả cách đấu van điện từ và cài áp khí, có trong bài cách lắp van bi điều khiển khí nén.

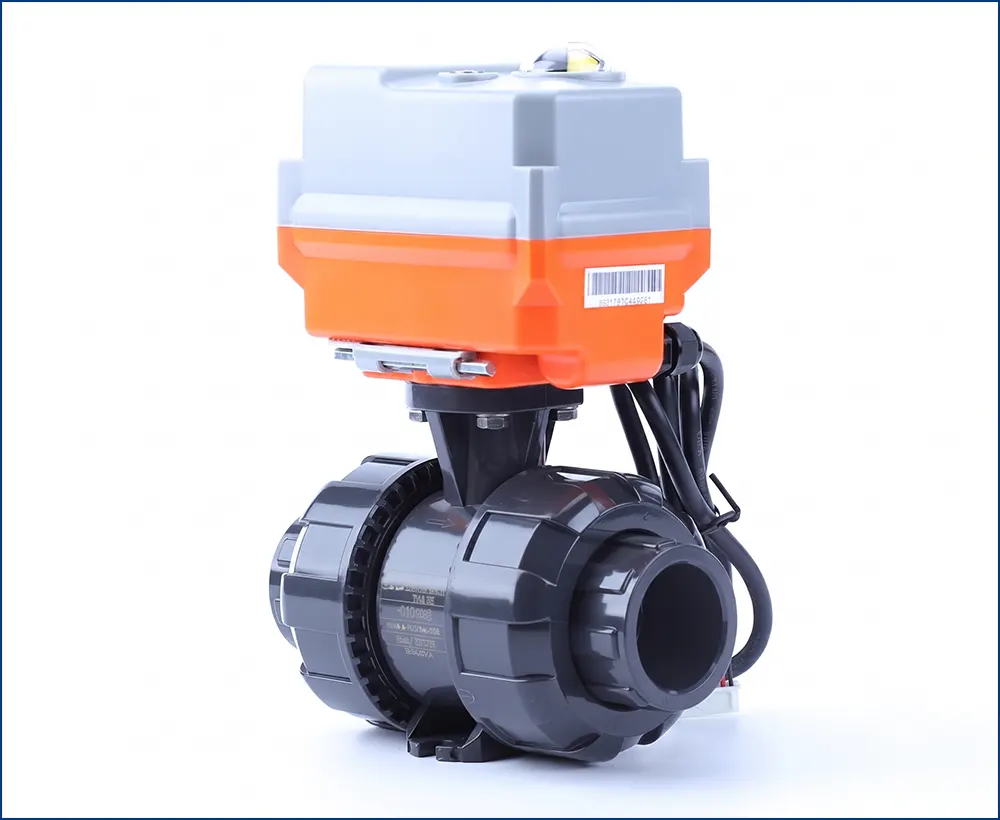

Lắp bộ truyền động điện lên van có tán
Nguyên lý cơ khí tương tự bộ truyền động khí nén, nhưng bộ truyền động điện có thêm phần đấu nối nguồn và cài đặt công tắc hành trình.
Sau khi gá cố định bộ truyền động lên đế bằng vít, cần đấu nguồn điện đúng điện áp của model (24V, 220V hoặc 380V tùy loại), sau đó cài lại vị trí công tắc hành trình cho cả chiều đóng và chiều mở. Bước cài đặt này thường bị bỏ qua khi lắp vội, dẫn tới tình trạng motor chạy nhưng van không đóng kín hoàn toàn hoặc dừng sai vị trí.
Quy trình đầy đủ về đấu điện, cài công tắc hành trình và lịch bảo dưỡng định kỳ có trong bài lắp đặt và bảo dưỡng van bi điều khiển điện.
Chọn cỡ van trước khi chọn đế
Đế ISO 5211 phụ thuộc trực tiếp vào cỡ van, nên trình tự chọn đúng luôn bắt đầu từ cỡ đường ống, không bắt đầu từ đế.
Trước tiên xác định cỡ van theo DN dựa trên đường ống hiện có, lưu ý phân biệt giữa DN, “phi” và inch — ba cách gọi khác nhau cho cùng một cỡ, dễ gây nhầm khi đặt hàng. Đối chiếu đầy đủ tại bảng tra kích thước van bi nhựa DN – phi. Sau khi có cỡ van, mới tra tiếp cỡ đế tương ứng theo catalogue của hãng, và chọn bộ truyền động khớp với đúng cỡ đế đó.
Một sai lầm hay gặp là chọn bộ truyền động trước, dựa trên mô-men xoắn hoặc giá, rồi mới tìm van khớp với đế của bộ truyền động đó. Cách làm này dễ dẫn tới chọn nhầm cỡ van không phù hợp với đường ống thực tế. Trình tự đúng luôn là: đường ống → cỡ van → cỡ đế → bộ truyền động.
Lỗi thường gặp khi chọn và lắp van có tán
Chọn sai cỡ đế so với bộ truyền động
Đế sai dù chỉ một cỡ (ví dụ F04 thay vì F05) sẽ không lắp vừa, không có cách chỉnh sửa tại chỗ ngoài việc đổi trả. Luôn đối chiếu thông số đế của cả van và bộ truyền động trước khi đặt hàng, không suy đoán theo DN một cách máy móc.
Nhầm hình dạng trục
Ngoài cỡ đế, hình dạng trục (vuông hoặc chữ D) cũng phải khớp. Hai van cùng cỡ đế nhưng khác hình dạng trục vẫn không lắp khít, gây trượt khi truyền mô-men xoắn và làm mòn nhanh cả trục lẫn khớp nối của bộ truyền động.
Siết vít không đều gây lệch đế

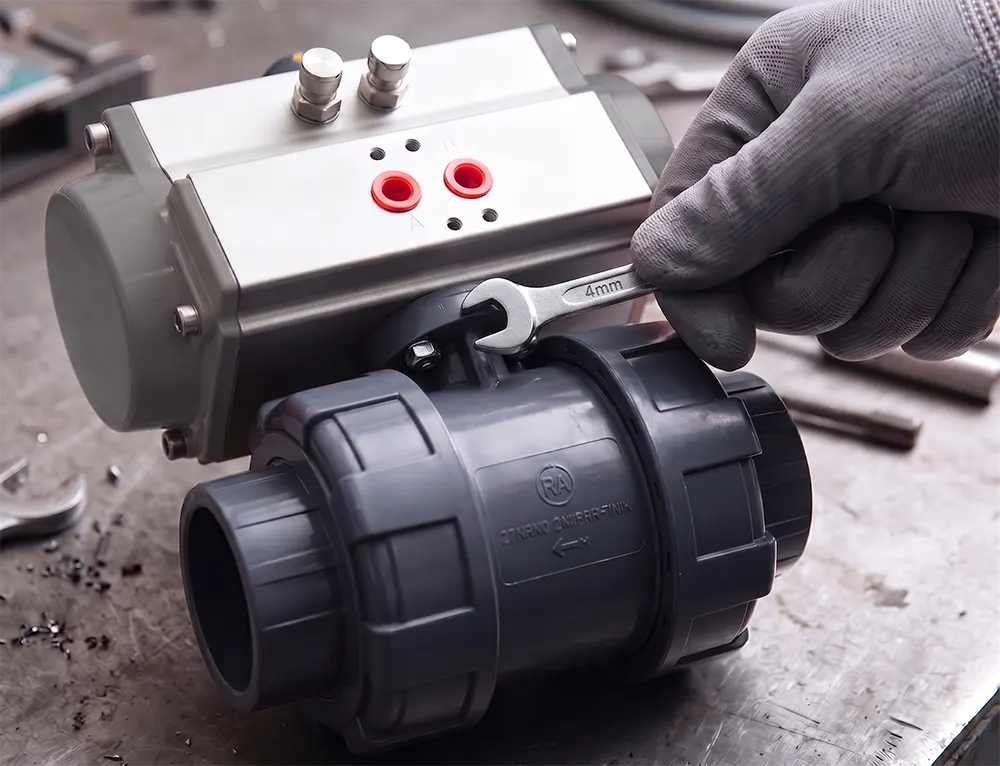

Khi gá bộ truyền động, siết vít không theo đường chéo (chỉ siết chặt một góc trước) làm đế bị lệch nhẹ, gây khó khăn khi trục ăn khớp và tạo ứng suất không đều lên đế nhựa. Luôn siết đều bốn vít theo thứ tự đường chéo, mỗi lần siết một phần nhỏ, lặp lại vài vòng cho tới khi chặt đều.
Không kiểm tra chiều đóng-mở trước khi lắp
Nếu không xác định trước trục van đang ở vị trí đóng hay mở, việc lắp bộ truyền động có thể khiến vị trí giới hạn (limit) bị cài sai, dẫn tới van tưởng đã đóng kín nhưng thực tế còn hé, hoặc ngược lại.
Nếu van đã lắp bộ truyền động đúng cách nhưng vẫn khó vận hành, nguyên nhân thường nằm ở bên trong thân van chứ không phải ở đế hay bộ truyền động — xem thêm cách xử lý khi tay gạt bị cứng, nguyên lý xử lý cặn bám và bôi trơn áp dụng tương tự cho cả van vận hành tự động.
Câu hỏi thường gặp
Van bi có tán là gì?
Là van bi có sẵn một đế lắp hình vuông hoặc tròn ở đỉnh thân van, gia công theo tiêu chuẩn ISO 5211, cho phép gắn trực tiếp bộ truyền động điện hoặc khí nén thay cho tay gạt thủ công mà không cần gia công thêm.
Van bi có tán khác van bi thường ở điểm nào?
Van bi thường có thể chỉ có trục trần để lắp tay gạt, không có đế bao quanh để bắt vít cố định bộ truyền động. Van có tán có thêm đế này, giúp việc tự động hóa dễ dàng và trực tiếp hơn.
Có cần chọn van có tán ngay từ đầu nếu chưa dùng bộ truyền động?
Nên chọn nếu hệ thống có khả năng cần điều khiển tự động trong tương lai. Chênh lệch giá giữa van có tán và không có tán thường không lớn, trong khi việc tự động hóa một van không có đế sau này tốn thêm chi phí bộ chuyển đổi hoặc phải thay hẳn van mới.
Đế ISO 5211 có nhiều cỡ không?
Có, ký hiệu phổ biến gồm F03, F04, F05, F07 tùy theo cỡ van và mô-men xoắn cần truyền. Cỡ đế thực tế phụ thuộc thiết kế của từng hãng, cần đối chiếu catalogue cụ thể trước khi đặt hàng bộ truyền động.
Lắp sai cỡ đế thì có chỉnh sửa được không?
Không. Đế sai dù chỉ một cỡ sẽ không lắp vừa và không có cách chỉnh sửa tại chỗ. Cách xử lý duy nhất là đổi lại đúng cỡ đế hoặc dùng bộ chuyển đổi (adapter) tương thích cả hai cỡ nếu nhà sản xuất có bán.
Hình dạng trục van có ảnh hưởng tới việc lắp bộ truyền động không?
Có. Ngoài cỡ đế, trục van (thường là hình vuông hoặc chữ D) phải khớp với khớp nối của bộ truyền động. Trục và khớp nối khác hình dạng dù cùng cỡ đế vẫn gây trượt khi truyền mô-men xoắn và làm mòn nhanh cả hai phía.
Tài liệu tham khảo:
- ISO 5211 — Đế gá bộ truyền động cho van xoay 1/4 vòng
- ISO 16135 — Van bi bằng vật liệu nhiệt dẻo dùng trong công nghiệp
- Catalogue kỹ thuật bộ truyền động điện và khí nén của hãng do V-ON phân phối.
