Lắp van bi nhựa điều khiển điện gồm ba phần chính: gắn bộ truyền động lên đế van đúng chuẩn ISO 5211, đấu nguồn điện đúng điện áp của model (24V, 220V hoặc 380V tùy loại), và cài lại công tắc hành trình cho cả hai chiều đóng và mở. Bỏ qua bước cài công tắc hành trình là nguyên nhân phổ biến khiến motor chạy nhưng van không đóng kín hoàn toàn.

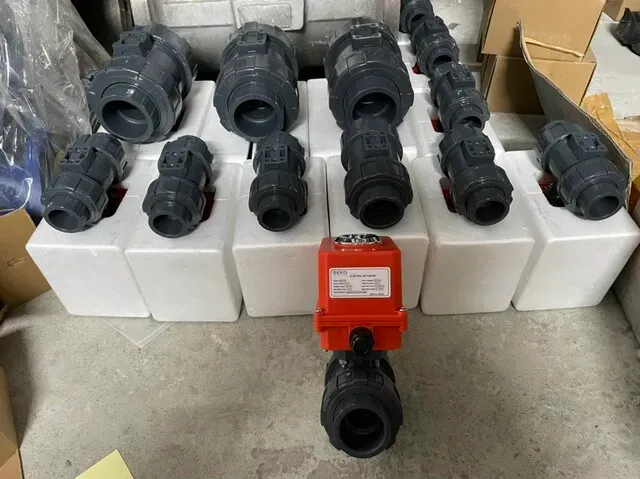

Van bi nhựa điều khiển điện không phải “van tay gạt cộng thêm motor” — đây là một hệ thống cơ điện có các bước cài đặt riêng mà nếu bỏ qua, van vẫn có vẻ hoạt động (motor quay, đèn báo sáng) nhưng thực chất không đóng mở đúng vị trí thiết kế. Bài viết này thuộc thư viện tài liệu van bi nhựa của V-ON, đi từ điều kiện tiên quyết, cách chọn bộ truyền động, quy trình lắp đặt, tới lịch bảo dưỡng và cách xử lý sự cố phổ biến nhất.
Điều kiện tiên quyết: van phải có đế lắp
Không phải van bi nhựa nào cũng lắp được bộ truyền động điện trực tiếp. Van cần có sẵn đế lắp theo chuẩn ISO 5211 ở đỉnh thân van — loại van này trên thị trường thường được gọi là “van bi có tán”.
Nếu van hiện có chỉ có trục trần để lắp tay gạt, không có đế bao quanh, việc gắn bộ truyền động điện sẽ cần thêm bộ chuyển đổi (adapter) hoặc phải thay hẳn van mới có đế sẵn. Cách xác định đúng van có đế lắp phù hợp, các cỡ đế phổ biến (F03, F04, F05, F07) và cách kiểm tra hình dạng trục có trong bài van bi có đế lắp bộ truyền động ISO 5211.
Chọn bộ truyền động điện phù hợp
Ba thông số cần xác định trước khi chọn bộ truyền động điện: điện áp nguồn (24V DC/AC, 220V AC, hoặc 380V AC ba pha tùy hệ thống điện sẵn có), mô-men xoắn cần thiết (phụ thuộc cỡ van và áp suất vận hành), và cấp bảo vệ IP phù hợp với môi trường lắp đặt.
Với vị trí lắp ngoài trời hoặc môi trường ẩm, cần chọn bộ truyền động có cấp bảo vệ IP65 trở lên để hộp motor không bị nước xâm nhập. Với môi trường có nguy cơ cháy nổ, điều khiển điện thường không phải lựa chọn phù hợp — nên cân nhắc điều khiển khí nén thay thế. So sánh chi tiết giữa ba kiểu vận hành theo chi phí, tốc độ và điều kiện lắp đặt có trong bài so sánh van tay gạt và van điều khiển điện, khí nén.
Kích thước van và công suất bộ truyền động
Van cỡ càng lớn, mô-men xoắn cần thiết để xoay bi van càng cao, đặc biệt khi van đã lắp lâu và có chút cặn bám bên trong làm tăng ma sát. Bộ truyền động chọn thiếu công suất so với cỡ van sẽ không đủ lực xoay hết hành trình, dù về mặt điện vẫn hoạt động bình thường.
Trước khi chọn công suất bộ truyền động, cần xác định chính xác cỡ van theo DN, tránh nhầm lẫn giữa DN, phi và inch — sai sót này ảnh hưởng trực tiếp tới việc tính mô-men xoắn cần thiết. Đối chiếu đầy đủ tại bảng tra kích thước van bi nhựa DN – phi trước khi liên hệ nhà cung cấp bộ truyền động để xác nhận công suất phù hợp.
Lắp thân van trước khi gắn bộ truyền động
Trước khi gắn bộ truyền động, thân van cần được lắp cố định hoàn chỉnh vào đường ống — cắt ống, làm sạch, dán keo hoặc siết rắc co, và chờ đủ thời gian đóng rắn — giống hệt quy trình của van tay gạt thông thường. Việc gắn bộ truyền động chỉ nên thực hiện sau khi thân van đã ở đúng vị trí cố định, không gắn trước rồi mới thao tác lắp đặt đường ống vì trọng lượng bộ truyền động có thể gây khó khăn khi canh chỉnh.
Toàn bộ quy trình lắp thân van chi tiết, áp dụng chung cho mọi kiểu vận hành, có trong bài quy trình lắp đặt và bảo trì van bi nhựa.
Gắn bộ truyền động và đấu nguồn điện

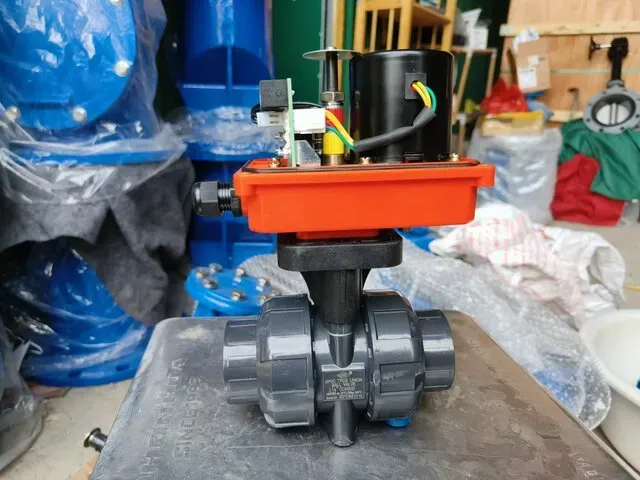

Sau khi thân van đã cố định và keo đã đóng rắn hoàn toàn, gá bộ truyền động lên đế van sao cho khớp trục ăn đúng vào trục van, siết đều bốn vít theo đường chéo để đế không bị lệch.

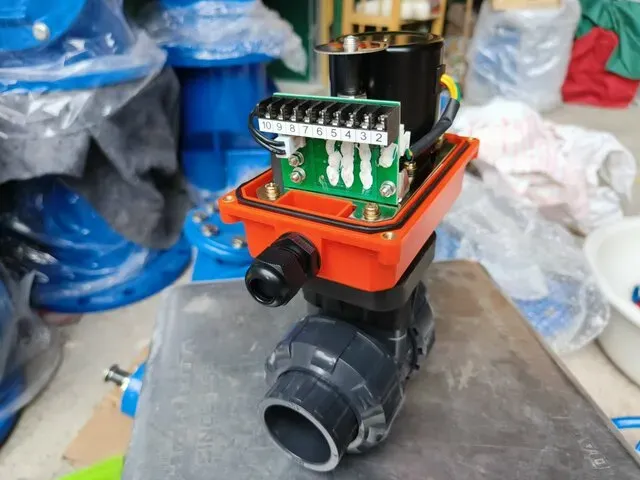

Trước khi đấu nguồn, xác định đúng điện áp yêu cầu của model đang dùng — cắm nhầm nguồn 380V vào bộ truyền động thiết kế cho 220V sẽ hỏng ngay mạch điều khiển bên trong. Đấu nguồn theo đúng sơ đồ đấu dây in trên nắp hộp hoặc trong tài liệu đi kèm sản phẩm, đảm bảo tiếp đất đúng cách nếu model yêu cầu.
Cài đặt công tắc hành trình
Đây là bước quan trọng nhất và dễ bị bỏ qua nhất khi lắp vội. Sau khi đấu nguồn, bộ truyền động cần được cài lại vị trí công tắc hành trình (limit switch) cho cả hai chiều đóng và mở, xác định chính xác điểm dừng của trục van tương ứng với vị trí bi van đóng hoàn toàn và mở hoàn toàn.
Nếu bỏ qua bước này hoặc cài sai, hậu quả phổ biến nhất là motor chạy đủ thời gian theo cài đặt mặc định của nhà sản xuất nhưng dừng trước hoặc sau vị trí đóng kín thực tế của van — dẫn tới tình trạng “van tưởng đã đóng” nhưng thực tế vẫn còn hé, hoặc motor tiếp tục cố xoay sau khi bi van đã chạm vị trí giới hạn cơ khí, gây quá tải và hỏng motor theo thời gian.

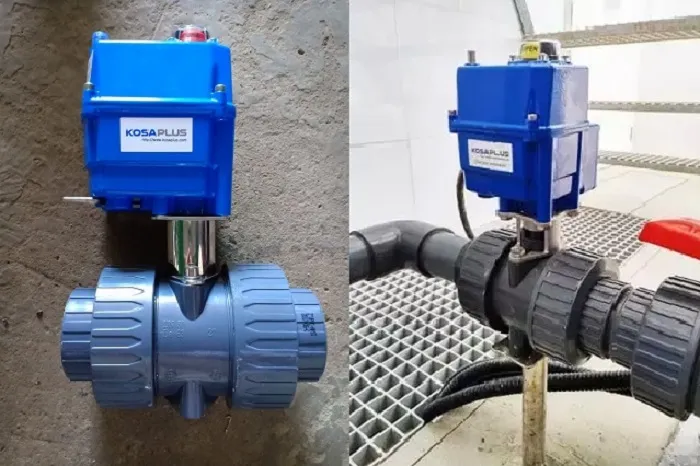

Sau khi cài đặt, luôn chạy thử ít nhất ba chu kỳ đóng mở đầy đủ để xác nhận công tắc hành trình hoạt động chính xác trước khi đưa hệ thống vào vận hành chính thức. Các dòng van bi nhựa có sẵn đế lắp và bộ truyền động phù hợp xem tại danh mục các dòng van bi nhựa đang phân phối.

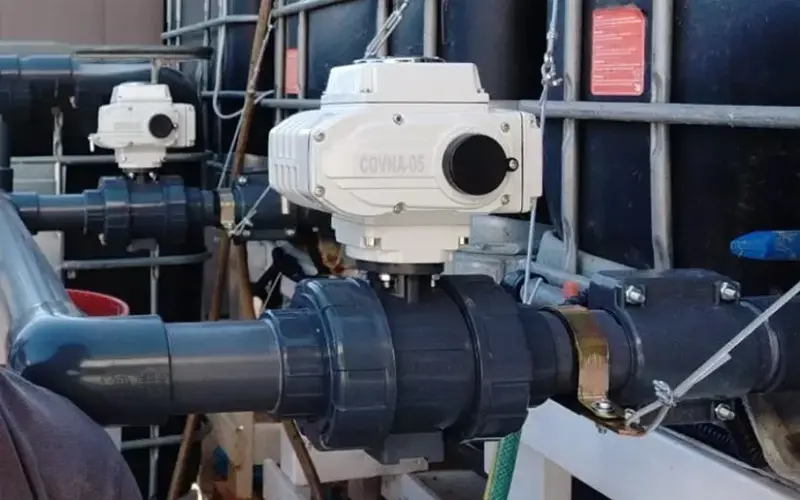

Lịch bảo dưỡng định kỳ cho van điều khiển điện
Ngoài các hạng mục bảo dưỡng chung của van bi nhựa, van điều khiển điện có thêm ba việc riêng cần kiểm tra định kỳ, khuyến nghị mỗi sáu tháng hoặc theo lịch bảo trì tổng thể của nhà máy.
Kiểm tra độ kín nước của hộp motor. Gioăng cao su quanh nắp hộp có thể lão hóa theo thời gian, đặc biệt với vị trí lắp ngoài trời. Gioăng lão hóa làm mất cấp bảo vệ IP ban đầu, tăng nguy cơ hơi ẩm xâm nhập gây chập mạch.
Siết lại đầu cốt điện. Rung động trong quá trình vận hành lâu dài có thể làm lỏng các đầu cốt đấu dây, gây tiếp xúc kém hoặc phát nhiệt tại điểm nối. Kiểm tra và siết lại định kỳ giúp phòng ngừa sự cố điện.
Chạy thử toàn hành trình. Với van ít khi thao tác, chạy thử định kỳ giúp phát hiện sớm dấu hiệu motor yếu hoặc công tắc hành trình lệch, trước khi trở thành sự cố nghiêm trọng hơn.
Khi motor chạy nhưng van không xoay
Đây là sự cố phổ biến và gây nhầm lẫn nhất với van điều khiển điện: đèn báo sáng, motor có tiếng chạy, nhưng bi van bên trong không xoay hoặc không xoay hết hành trình.
Nguyên nhân phổ biến nhất không nằm ở bộ truyền động mà nằm ở bên trong thân van — cùng cơ chế cặn bám quanh bi và gioăng gây kẹt cứng như ở van tay gạt thông thường, chỉ khác là với van tự động, hiện tượng này biểu hiện qua motor báo lỗi quá tải mô-men xoắn thay vì cảm giác tay gạt nặng. Cơ chế kẹt cứng và cách xử lý, áp dụng được nguyên lý cho cả van tự động, có trong bài cách xử lý khi tay gạt bị cứng — với van điều khiển điện, cần tháo bộ truyền động ra trước để tiếp cận và xử lý phần thân van bên trong.
Nếu sau khi kiểm tra thân van vẫn không phát hiện cặn bám hay kẹt cơ khí, nguyên nhân còn lại thường là công tắc hành trình cài sai vị trí hoặc mô-men xoắn của bộ truyền động không đủ so với yêu cầu thực tế của cỡ van — cả hai trường hợp này cần kỹ thuật viên có kinh nghiệm về bộ truyền động điện kiểm tra riêng.
Cấu tạo van bên trong không đổi
Dù gắn thêm bộ truyền động điện, cấu tạo bên trong thân van — bi van, trục, gioăng làm kín — vẫn giống hệt van tay gạt thông thường. Toàn bộ nguyên tắc bảo trì cơ bản áp dụng như nhau: tránh mở hé để tiết lưu, vận hành định kỳ để tránh cặn bám, và xử lý sớm khi có dấu hiệu bất thường.
Với người mới tiếp cận van bi tự động lần đầu, nắm vững cấu tạo cơ bản trước khi đi vào phần điện sẽ giúp chẩn đoán sự cố chính xác hơn — phân biệt được đâu là vấn đề cơ khí bên trong van, đâu là vấn đề của riêng bộ truyền động. Cấu tạo chi tiết có trong bài cấu tạo và phân loại van bi nhựa.
Câu hỏi thường gặp
Van bi nhựa nào lắp được bộ truyền động điện?
Chỉ van có sẵn đế lắp chuẩn ISO 5211 ở đỉnh thân van mới gắn trực tiếp được bộ truyền động điện. Van chỉ có trục trần để lắp tay gạt cần thêm bộ chuyển đổi hoặc phải thay van mới có đế sẵn.
Vì sao motor chạy nhưng van không xoay?
Nguyên nhân phổ biến nhất là cặn bám bên trong thân van gây kẹt bi van, biểu hiện qua motor báo lỗi quá tải mô-men xoắn. Nguyên nhân khác có thể là công tắc hành trình cài sai hoặc bộ truyền động không đủ công suất so với cỡ van.
Có cần cài đặt gì sau khi đấu điện cho bộ truyền động không?
Có, bắt buộc phải cài lại công tắc hành trình cho cả hai chiều đóng và mở sau khi đấu nguồn. Bỏ qua bước này khiến van có thể dừng sai vị trí dù motor vẫn hoạt động bình thường về mặt điện.
Van điều khiển điện có dùng được ở khu vực có nguy cơ cháy nổ không?
Không nên dùng loại thông thường. Với khu vực có nguy cơ cháy nổ, cần loại bộ truyền động đạt chuẩn chống cháy nổ chuyên dụng có chi phí cao hơn, hoặc cân nhắc chuyển sang điều khiển khí nén không có nguồn điện tại vị trí van.
Bao lâu nên bảo dưỡng van điều khiển điện một lần?
Khuyến nghị mỗi sáu tháng, gồm kiểm tra độ kín nước của hộp motor, siết lại đầu cốt điện, và chạy thử toàn hành trình để phát hiện sớm dấu hiệu bất thường.
Tài liệu tham khảo:
- ISO 5211 — Đế gá bộ truyền động cho van xoay 1/4 vòng
- IEC 60529 — Hệ thống phân loại cấp bảo vệ IP
- ISO 16135 — Van bi bằng vật liệu nhiệt dẻo dùng trong công nghiệp
