Chọn tay gạt khi van ít thao tác, dễ tiếp cận và cần chi phí thấp nhất. Chọn điều khiển khí nén khi cần đóng mở nhanh (1–3 giây) hoặc môi trường có nguy cơ cháy nổ. Chọn điều khiển điện khi cần tích hợp PLC, SCADA hoặc điều khiển từ xa, chấp nhận tốc độ chậm hơn (10–20 giây) để đổi lấy khả năng giám sát và tự động hóa.
Ba kiểu vận hành cho ra ba mức chi phí đầu tư khác nhau đáng kể, và câu hỏi “loại nào tốt hơn” không có câu trả lời chung — chỉ có câu trả lời đúng cho từng hệ thống cụ thể. Bài viết này thuộc thư viện tài liệu van bi nhựa của V-ON, đi thẳng vào các tiêu chí quyết định thực tế: tần suất thao tác, tốc độ cần thiết, môi trường lắp đặt và khả năng tích hợp hệ thống.

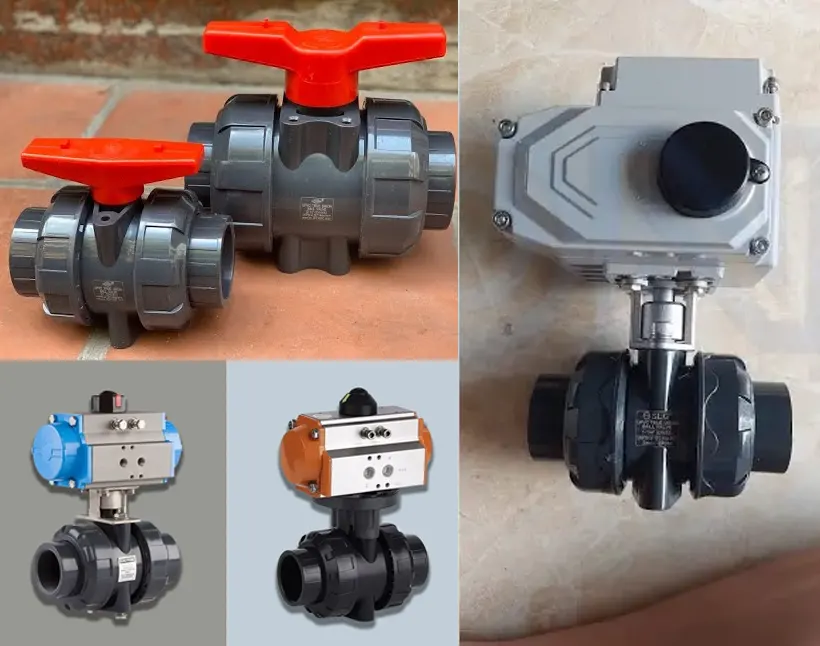

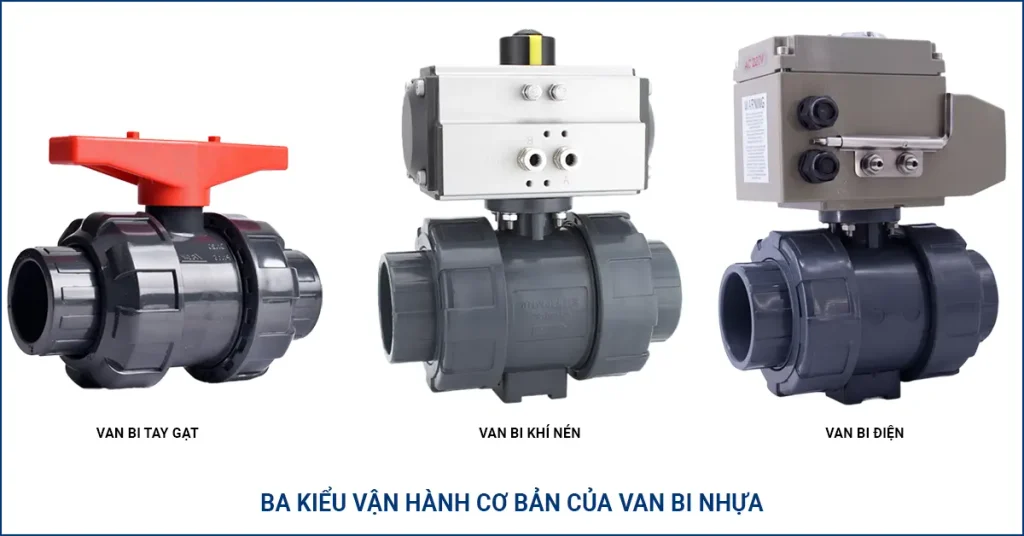

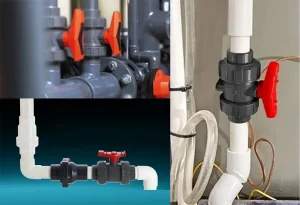

Ba kiểu vận hành cơ bản của van bi nhựa
Về bản chất cơ khí, cả ba kiểu đều làm cùng một việc: xoay trục van 90° để chuyển bi van giữa trạng thái mở và đóng. Khác biệt nằm ở cách tạo ra lực xoay đó.
Tay gạt dùng lực tay trực tiếp qua một đòn bẩy gắn trên trục van. Đơn giản nhất, không cần nguồn năng lượng phụ trợ.
Điều khiển khí nén dùng áp lực khí đẩy piston bên trong bộ truyền động, chuyển động tịnh tiến của piston được cơ cấu bên trong chuyển thành chuyển động xoay của trục van.
Điều khiển điện dùng động cơ điện qua hộp giảm tốc để tạo mô-men xoắn xoay trục van, đồng thời tích hợp mạch điều khiển và công tắc hành trình để dừng đúng vị trí đóng, mở.
Cả ba kiểu đều lắp được lên cùng một loại thân van nếu van có sẵn đế lắp chuẩn ISO 5211 — phần cấu tạo và phân loại van bi nhựa nói chung, gồm cả các đế lắp này, có trong bài cấu tạo và phân loại van bi nhựa.

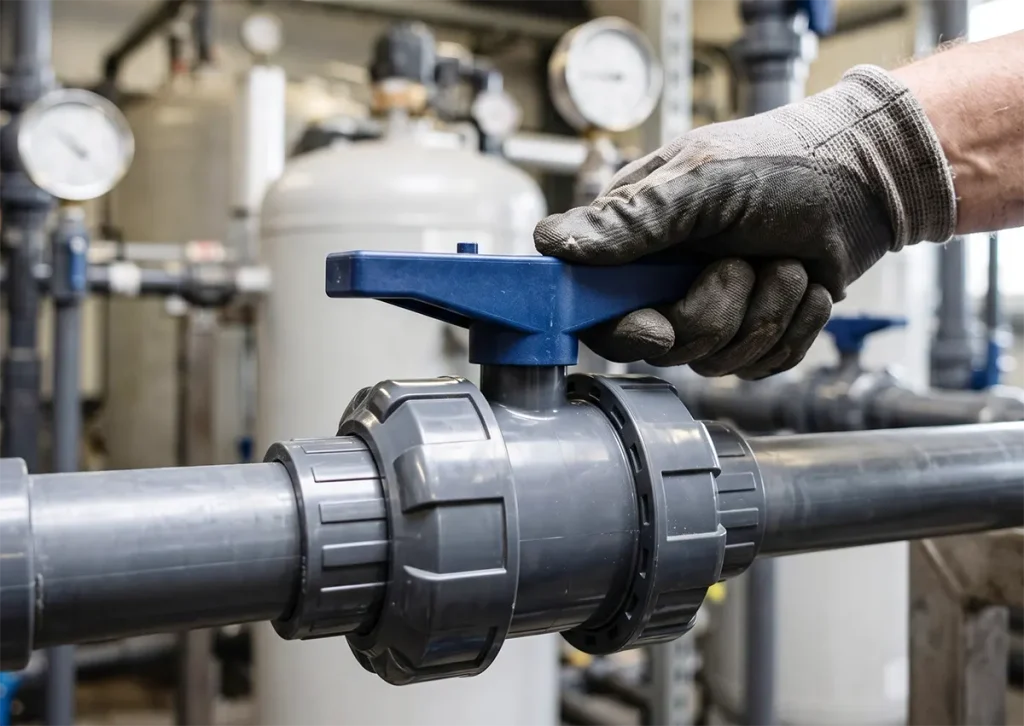

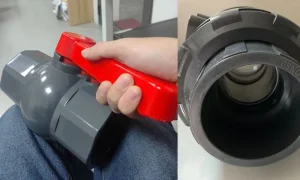

Van tay gạt: đơn giản, rẻ, không phụ thuộc nguồn năng lượng
Van tay gạt là lựa chọn mặc định cho phần lớn hệ thống đường ống, và đây là kiểu duy nhất trong ba loại không cần bất kỳ nguồn năng lượng phụ trợ nào — không điện, không khí nén, chỉ cần lực tay.
Ưu điểm
- Chi phí thấp nhất trong ba kiểu, cả về giá mua lẫn chi phí vận hành lâu dài vì không tiêu tốn điện hay khí nén.
- Không có gì để hỏng ngoài chính cấu tạo van — không motor, không van điện từ, không mạch điều khiển.
- Vận hành được ngay cả khi mất điện hoặc mất khí nén, không phụ thuộc hạ tầng phụ trợ.
- Bảo trì đơn giản, không cần kỹ thuật viên điện hoặc khí nén chuyên trách.
Hạn chế
- Cần người thao tác trực tiếp tại vị trí van, không điều khiển từ xa được.
- Với van cỡ lớn, lực tay cần thiết để xoay van tăng đáng kể.
- Không phù hợp với vị trí khó tiếp cận, trên cao, hoặc khu vực nguy hiểm hạn chế người ra vào.
Tay gạt phù hợp nhất cho van chặn, van xả đáy, và các vị trí có tần suất thao tác thấp — vài lần một tuần trở xuống. Các cỡ và kiểu kết nối có sẵn xem tại danh mục van bi nhựa tay gạt.

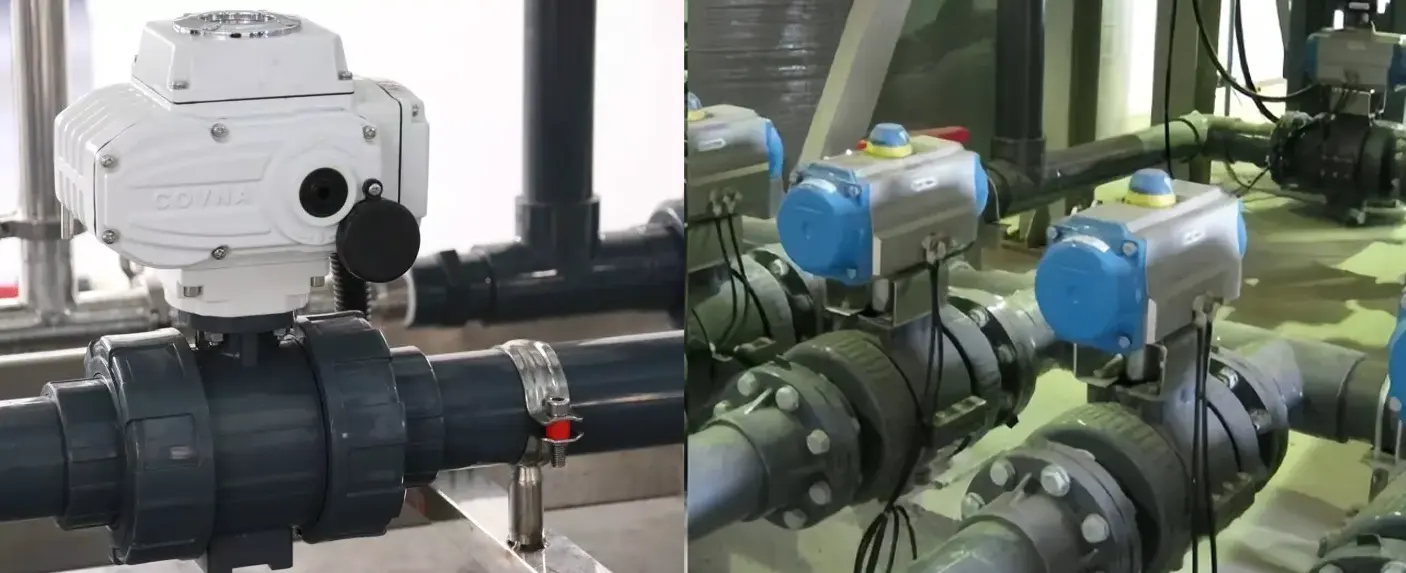

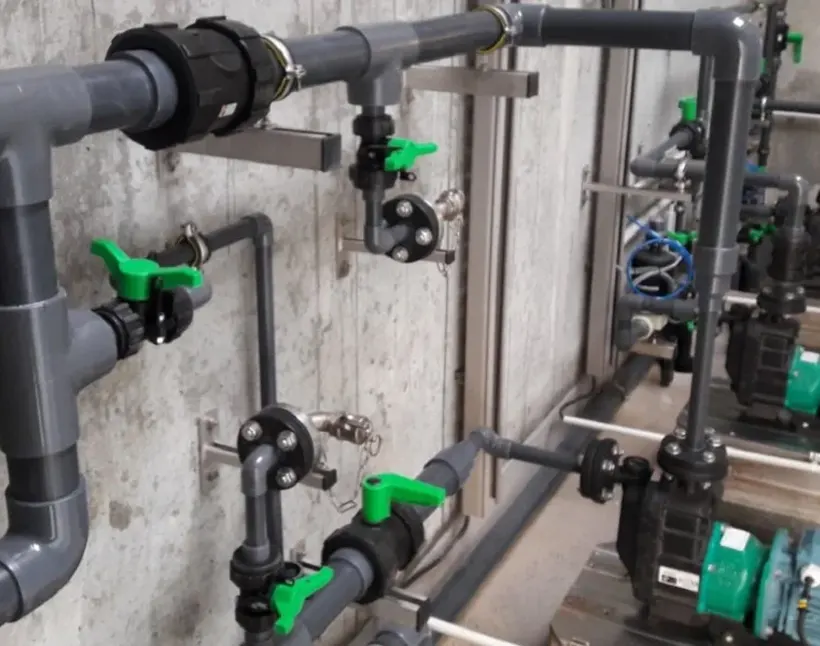

Van điều khiển khí nén: nhanh, an toàn cho môi trường dễ cháy nổ
Van điều khiển khí nén dùng bộ truyền động chạy bằng áp lực khí, thường từ hệ máy nén khí sẵn có của nhà máy.
Ưu điểm
- Tốc độ đóng mở nhanh nhất, thường chỉ 1 đến 3 giây cho toàn hành trình.
- An toàn về điện tại vị trí van — không có nguồn điện nào ở đầu van nên phù hợp với khu vực có hơi dễ cháy hoặc bụi mịn.
- Kiểu tác động đơn có tính năng an toàn tự nhiên: khi mất khí nén, lò xo hồi vị tự đưa van về vị trí đã định sẵn (thường là đóng), không cần logic điều khiển phức tạp.
- Độ bền cơ khí cao, ít hỏng hóc theo thời gian khi khí nén được lọc sạch đúng cách.
Hạn chế
- Cần có sẵn hệ thống máy nén khí và đường ống dẫn khí tới vị trí lắp van — chi phí hạ tầng này đáng kể nếu nhà máy chưa có sẵn.
- Khí nén cần được lọc và làm khô đúng cách, nếu không hơi ẩm trong khí sẽ gây rỉ sét các chi tiết kim loại bên trong bộ truyền động theo thời gian.
- Khó tích hợp trực tiếp vào hệ giám sát từ xa như hệ điều khiển điện, trừ khi thêm van điện từ và cảm biến vị trí.
Loại này phù hợp nhất cho hệ thống đã có sẵn máy nén khí, cần đóng mở nhanh và thường xuyên, hoặc khu vực yêu cầu an toàn chống cháy nổ nghiêm ngặt. Quy trình lắp đặt và cài đặt cụ thể có trong bài cách lắp van bi điều khiển khí nén.

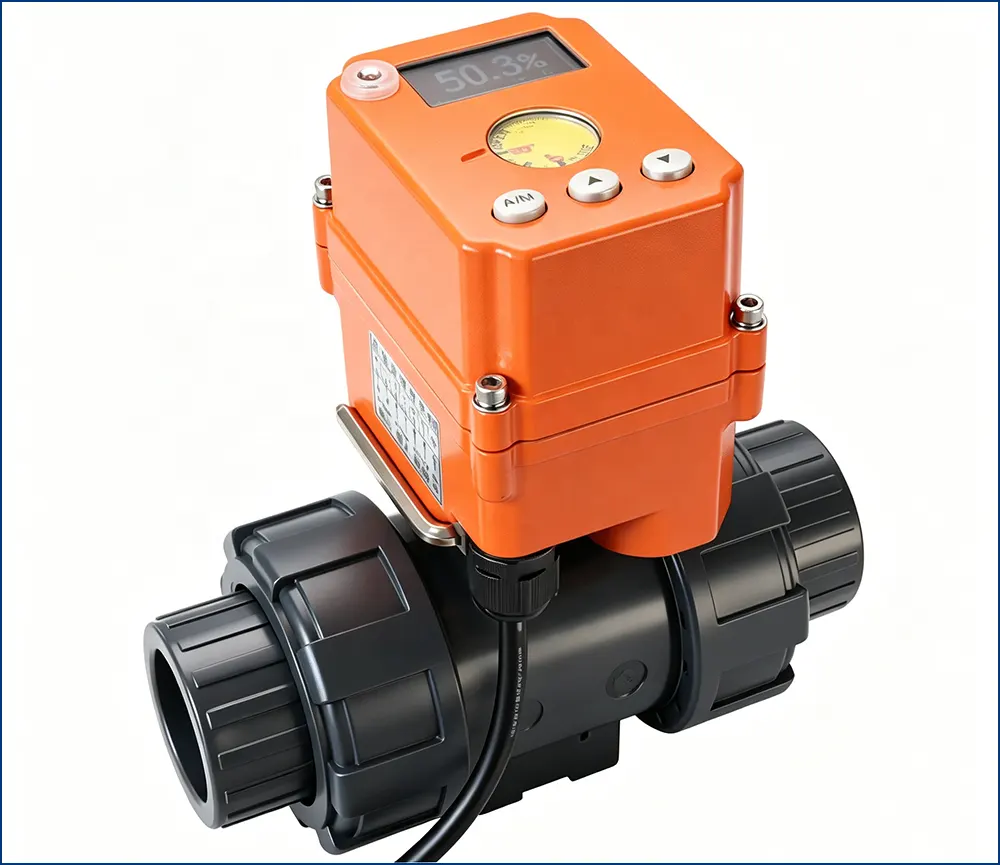

Van điều khiển điện: chậm hơn nhưng tích hợp hệ thống tốt nhất
Van điều khiển điện dùng motor điện qua hộp giảm tốc, phù hợp với hệ thống cần giám sát và điều khiển từ trung tâm.
Ưu điểm
- Không cần hạ tầng khí nén, chỉ cần nguồn điện — phù hợp với nhà máy chưa có hệ máy nén khí.
- Tích hợp trực tiếp vào PLC hoặc SCADA, cho phép điều khiển từ xa và ghi nhận trạng thái van theo thời gian thực.
- Một số model có bộ tuyến tính cho phép dừng bi ở vị trí trung gian thay vì chỉ đóng hoàn toàn hoặc mở hoàn toàn, hữu ích cho các ứng dụng cần điều chỉnh lưu lượng thô.
- Có tín hiệu phản hồi vị trí rõ ràng, dễ chẩn đoán lỗi từ xa qua tín hiệu điện.
Hạn chế
- Tốc độ chậm hơn khí nén đáng kể, thường 10 đến 20 giây cho toàn hành trình.
- Hộp motor cần được bảo vệ chống nước đúng cấp IP nếu lắp ngoài trời hoặc môi trường ẩm.
- Khi mất điện, van giữ nguyên vị trí hiện tại — không có tính năng tự về vị trí an toàn như bộ khí nén tác động đơn, trừ khi có thêm bộ lưu điện dự phòng (battery backup) riêng.
- Không phù hợp môi trường có nguy cơ cháy nổ trừ khi dùng loại chống cháy nổ chuyên dụng, đắt hơn đáng kể.
Loại này phù hợp nhất cho hệ thống xử lý nước, hệ HVAC công nghiệp, và các ứng dụng cần giám sát tập trung nhiều điểm van cùng lúc. Quy trình đấu nối và cài đặt công tắc hành trình có trong bài lắp đặt và bảo dưỡng van bi điều khiển điện.
Điều kiện tiên quyết để tự động hóa: đế lắp bộ truyền động
Dù chọn khí nén hay điện, van cần có đế lắp bộ truyền động đúng chuẩn thì mới gắn trực tiếp được. Đế này gọi là chuẩn ISO 5211, và van có sẵn đế này thường được gọi trên thị trường là “van bi có tán”.
Nếu đang dùng van tay gạt phổ thông không có đế này, việc chuyển sang tự động hóa sau này sẽ cần thêm bộ chuyển đổi hoặc phải thay hẳn van mới — tốn thêm chi phí và thời gian so với việc chọn đúng loại có tán ngay từ đầu, nếu đã biết trước hệ thống sẽ tự động hóa. Cách xác định đúng cỡ đế và hình dạng trục khớp với bộ truyền động có trong bài van bi có đế lắp bộ truyền động ISO 5211.
Với những hệ thống chưa chắc chắn có tự động hóa hay không, chọn van có tán ngay từ đầu là một khoản đầu tư nhỏ nhưng giữ được lựa chọn mở — chi phí chênh lệch giữa van có tán và không có tán thường thấp hơn nhiều so với chi phí thay van hoặc mua bộ chuyển đổi sau này.
Bảng so sánh trực tiếp ba kiểu vận hành
| Tiêu chí | Tay gạt | Điều khiển khí nén | Điều khiển điện |
|---|---|---|---|
| Chi phí đầu tư ban đầu | Thấp nhất | Trung bình đến cao | Cao nhất |
| Cần hạ tầng phụ trợ | Không | Máy nén khí, đường khí | Nguồn điện |
| Tốc độ đóng mở | Tùy thao tác tay | Nhanh (1–3 giây) | Chậm hơn (10–20 giây) |
| Điều khiển từ xa | Không | Có (qua van điện từ) | Có (tích hợp PLC/SCADA) |
| An toàn cháy nổ | Tốt (không điện) | Tốt (không điện tại van) | Cần loại chuyên dụng chống cháy nổ |
| Hành vi khi mất nguồn | Không ảnh hưởng | Tự về vị trí an toàn (tác động đơn) | Giữ nguyên vị trí |
| Độ phức tạp bảo trì | Thấp | Trung bình | Trung bình đến cao |
| Phù hợp nhất với | Van ít thao tác, dễ tiếp cận | Cần tốc độ, có sẵn khí nén | Cần giám sát tập trung |
Con số cụ thể về chênh lệch chi phí giữa ba kiểu phụ thuộc vào cỡ van, hãng bộ truyền động và số lượng đặt hàng. Bảng giá chi tiết theo từng cỡ và kiểu vận hành xem tại danh mục các dòng van bi nhựa đang phân phối.
Chọn cỡ van trước khi chọn kiểu vận hành
Kiểu vận hành nào cũng cần khớp với cỡ van, và cỡ van lại phải khớp với đường ống hiện có. Trình tự chọn đúng luôn bắt đầu từ đường ống, không bắt đầu từ catalogue bộ truyền động.

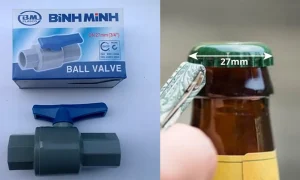

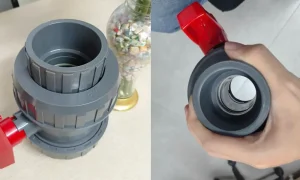

Xác định cỡ van theo DN dựa trên đường ống thực tế, lưu ý phân biệt DN, “phi” và inch — ba cách gọi cho cùng một cỡ nhưng ra ba con số khác nhau, dễ gây nhầm khi đặt hàng qua điện thoại. Đối chiếu đầy đủ tại bảng tra kích thước van bi nhựa DN – phi trước khi tính tới việc chọn bộ truyền động.
Một điểm cần lưu ý thêm: van cỡ càng lớn, mô-men xoắn cần thiết để xoay van càng cao, ảnh hưởng trực tiếp tới việc chọn công suất bộ truyền động điện hoặc áp lực khí cần cấp cho bộ truyền động khí nén. Bộ truyền động chọn thiếu công suất sẽ không đủ lực xoay van, đặc biệt khi van đã lắp lâu và có chút cặn bám bên trong.
Bảo trì theo từng kiểu vận hành
Dù chọn kiểu nào, nguyên nhân gây kẹt van bên trong thân van là giống nhau ở cả ba loại: cặn bám quanh bi và gioăng theo thời gian sử dụng. Với van tay gạt, dấu hiệu này biểu hiện trực tiếp qua việc tay gạt ngày càng cứng — xem cách xử lý khi tay gạt bị cứng để hiểu cơ chế và cách xử lý, áp dụng được cho cả van tự động vì thân van bên trong không khác nhau.
Với van tự động, cùng một hiện tượng kẹt bên trong thân van sẽ biểu hiện khác đi: bộ truyền động điện có thể báo lỗi quá tải mô-men xoắn hoặc chạy nhưng không tới vị trí giới hạn đúng thời gian quy định; bộ truyền động khí nén có thể tăng thời gian hành trình hoặc không về hết vị trí dù áp khí vẫn đủ. Trong cả hai trường hợp, nguyên nhân gốc cần kiểm tra trước tiên vẫn là tình trạng bên trong thân van, không phải lỗi của bộ truyền động.

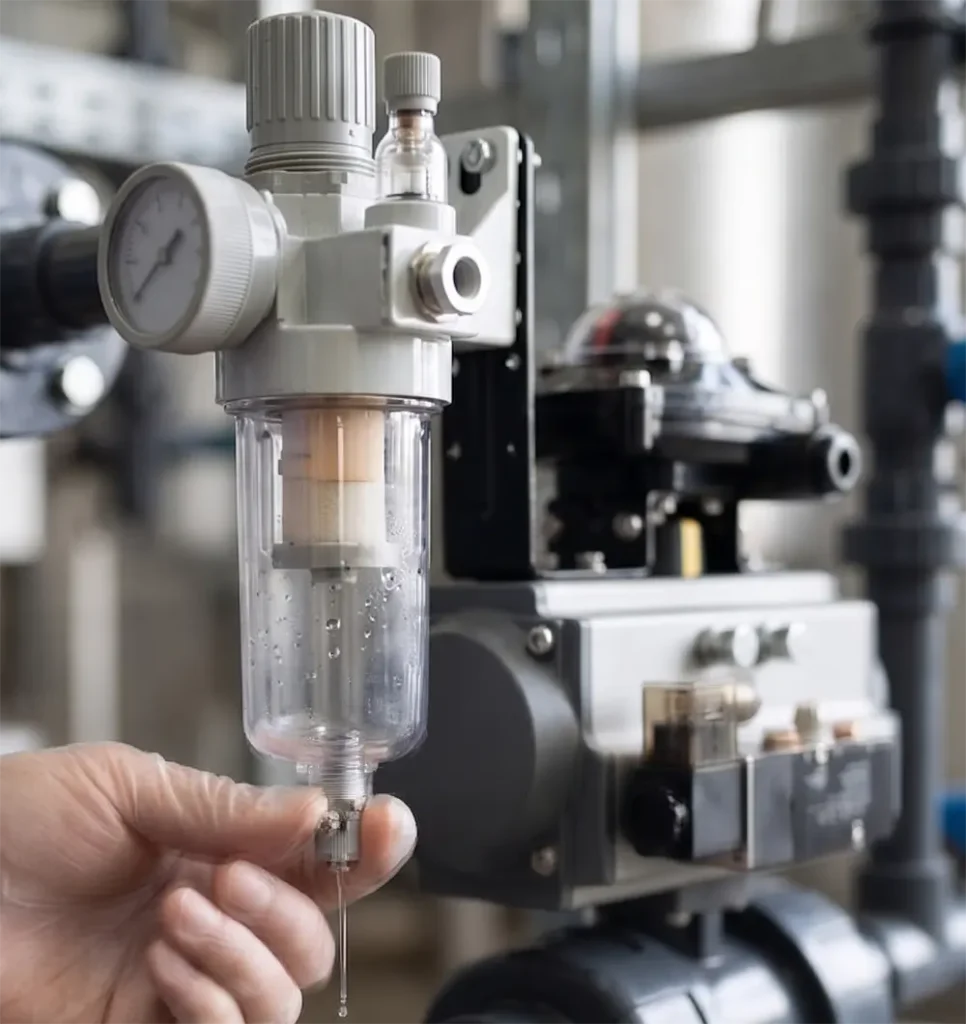

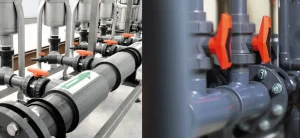

Ngoài phần thân van dùng chung, mỗi kiểu vận hành có thêm hạng mục bảo trì riêng: bộ truyền động khí nén cần kiểm tra định kỳ bộ lọc khí và tình trạng gioăng piston bên trong; bộ truyền động điện cần kiểm tra độ kín nước của hộp motor và siết lại đầu cốt điện sau một thời gian rung động.

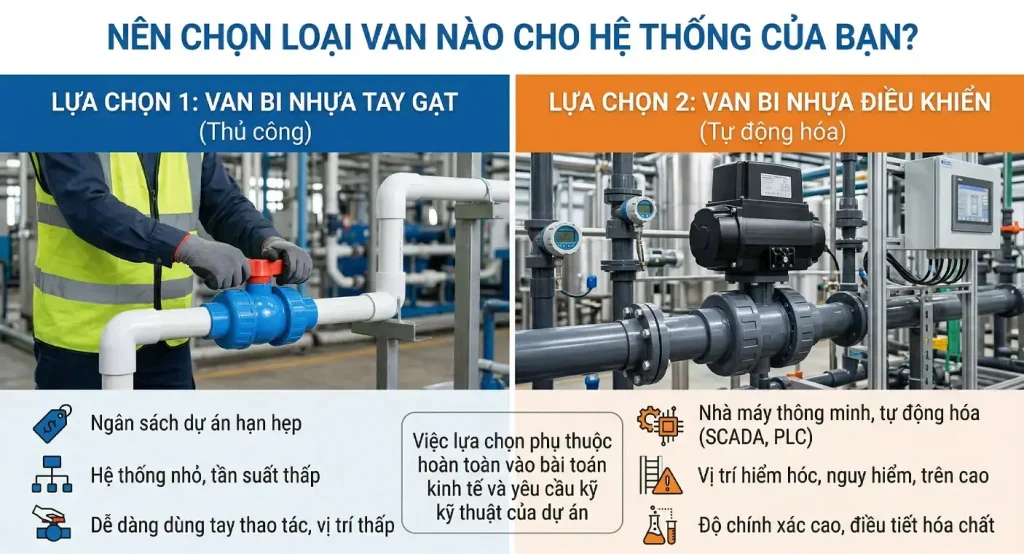

Bảng chọn nhanh theo tình huống thực tế
| Tình huống | Kiểu vận hành phù hợp | Lý do |
|---|---|---|
| Van chặn ít dùng, dễ tiếp cận, ngân sách hạn chế | Tay gạt | Chi phí thấp nhất, không hạ tầng phụ trợ |
| Cần đóng khẩn cấp nhanh trong vài giây | Điều khiển khí nén | Tốc độ hành trình nhanh nhất |
| Khu vực có hơi dung môi hoặc bụi dễ cháy | Điều khiển khí nén | Không có nguồn điện tại vị trí van |
| Cần giám sát trạng thái van từ phòng điều khiển trung tâm | Điều khiển điện | Tích hợp trực tiếp PLC, SCADA |
| Nhà máy chưa có hệ máy nén khí, chỉ có sẵn điện | Điều khiển điện | Không cần đầu tư thêm hạ tầng khí nén |
Khi tình huống thực tế nằm giữa hai lựa chọn — ví dụ vừa cần tốc độ vừa cần giám sát từ xa — có thể kết hợp: dùng bộ truyền động khí nén kèm van điện từ và cảm biến vị trí để vừa có tốc độ nhanh vừa gửi được tín hiệu trạng thái về hệ điều khiển trung tâm. Chi phí sẽ cao hơn một trong hai phương án đơn lẻ nhưng vẫn thấp hơn tổng chi phí nếu sau này phải nâng cấp lại từ đầu.
Câu hỏi thường gặp
Van bi tay gạt và van điều khiển điện, khí nén khác nhau ở điểm nào?
Khác nhau ở cách tạo lực xoay trục van. Tay gạt dùng lực tay trực tiếp, không cần nguồn năng lượng phụ trợ. Điều khiển khí nén dùng áp lực khí đẩy piston bên trong bộ truyền động. Điều khiển điện dùng động cơ điện qua hộp giảm tốc. Cả ba đều xoay cùng một cơ cấu bi van 90 độ để đóng hoặc mở.
Van điều khiển khí nén hay điều khiển điện nhanh hơn?
Khí nén nhanh hơn đáng kể, thường chỉ 1 đến 3 giây cho toàn hành trình đóng mở. Điều khiển điện chậm hơn, thường 10 đến 20 giây, vì phải qua động cơ và hộp giảm tốc thay vì áp lực khí trực tiếp.
Van điều khiển điện cần áp lực khí không?
Không. Van điều khiển điện chỉ cần nguồn điện, không cần hệ thống khí nén. Đây là lựa chọn phù hợp cho nhà máy chưa có sẵn máy nén khí.
Khi mất điện hoặc mất khí nén, van sẽ ở trạng thái nào?
Với bộ truyền động khí nén tác động đơn, van tự động về vị trí an toàn đã định sẵn (thường là đóng) nhờ lò xo hồi vị khi mất khí. Với bộ truyền động điện, van giữ nguyên vị trí hiện tại khi mất điện, trừ khi có thêm bộ lưu điện dự phòng riêng.
Van bi nào phù hợp cho khu vực có nguy cơ cháy nổ?
Điều khiển khí nén phù hợp hơn vì không có nguồn điện tại vị trí van. Nếu bắt buộc dùng điều khiển điện trong khu vực này, cần chọn loại bộ truyền động đạt chuẩn chống cháy nổ chuyên dụng, có chi phí cao hơn đáng kể so với loại thông thường.
Có cần chọn van có đế lắp bộ truyền động ngay cả khi chưa dùng tự động hóa không?
Nên cân nhắc nếu hệ thống có khả năng cần tự động hóa trong tương lai. Chênh lệch giá giữa van có đế lắp và không có đế thường thấp hơn nhiều so với chi phí thay van hoặc mua bộ chuyển đổi khi cần tự động hóa sau này.
Tài liệu tham khảo:
- ISO 5211 — Đế gá bộ truyền động cho van xoay 1/4 vòng
- ISO 16135 — Van bi bằng vật liệu nhiệt dẻo dùng trong công nghiệp
- Catalogue kỹ thuật bộ truyền động điện và khí nén của hãng do V-ON phân phối
