PN10 nghĩa là van chịu được áp suất làm việc 10 bar, PN16 là 16 bar — nhưng cả hai con số này đều đo ở nhiệt độ chuẩn 20°C với nước sạch. Khi nhiệt độ lưu chất thực tế tăng lên, áp suất cho phép giảm theo hệ số suy giảm riêng của từng vật liệu. Không được lấy con số danh định trên nhãn van để tính cho hệ thống có nhiệt độ cao hơn 20°C.
Đây là nhầm lẫn phổ biến và nguy hiểm nhất khi chọn van: nhìn thấy “PN16” trên nhãn van và nghĩ van chịu được 16 bar trong mọi điều kiện. Thực tế, con số đó chỉ đúng ở đúng một điều kiện — nhiệt độ 20°C. Vận hành ở nhiệt độ cao hơn mà không tính lại áp suất cho phép là nguyên nhân gây vỡ van thực tế, không phải rủi ro lý thuyết.
Bài viết này thuộc thư viện tài liệu van bi nhựa của V-ON, giải thích PN là gì, cách áp suất giảm theo nhiệt độ, và cách tính biên an toàn đúng trước khi chọn cấp van cho hệ thống thực tế.
PN là gì, đo ở điều kiện nào?
PN (Pressure Nominal) là áp suất danh định, tính bằng bar, thể hiện khả năng chịu áp của van ở điều kiện chuẩn. PN10 chịu được 10 bar, PN16 chịu được 16 bar — đây là hai cấp phổ biến nhất với van bi nhựa dân dụng và công nghiệp nhẹ, ngoài ra còn có PN6, PN20, PN25 tùy nhu cầu và vật liệu.

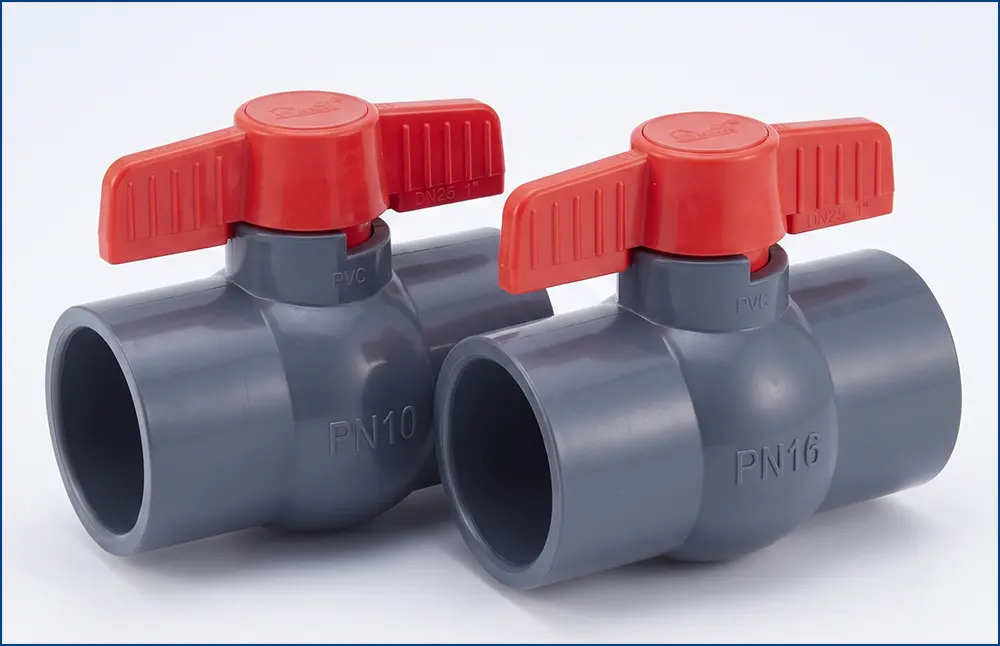

Điều kiện chuẩn để đo PN luôn là nhiệt độ 20°C với nước sạch, theo quy định trong các tiêu chuẩn quốc tế về van và ống nhựa. Đây là điểm mấu chốt: con số PN in trên thân van hoặc trên nhãn sản phẩm là giá trị tại 20°C, không phải giá trị cố định cho mọi điều kiện vận hành.
Cấu tạo thân van, nơi chịu trực tiếp áp suất bên trong, và các bộ phận khác của van bi nhựa nói chung có trong bài cấu tạo và phân loại van bi nhựa.
Áp suất giảm theo nhiệt độ: bảng hệ số suy giảm
Khi nhiệt độ lưu chất tăng, vật liệu nhựa mềm đi ở cấp độ phân tử, làm giảm khả năng chịu ứng suất của thành van dù cấu trúc vẫn còn nguyên vẹn. Hiện tượng này gọi là suy giảm áp suất theo nhiệt độ (pressure derating), và tốc độ suy giảm khác nhau tùy vật liệu.
Bảng dưới đây minh họa xu hướng suy giảm điển hình, thể hiện dưới dạng hệ số nhân với áp suất danh định PN:
| Nhiệt độ lưu chất | Hệ số suy giảm — uPVC (tham khảo) | Hệ số suy giảm — cPVC (tham khảo) |
|---|---|---|
| 20°C | 1,00 | 1,00 |
| 30°C | khoảng 0,85 | khoảng 0,90 |
| 40°C | khoảng 0,70 | khoảng 0,82 |
| 50°C | khoảng 0,55 | khoảng 0,72 |
| 60°C | khoảng 0,40 | khoảng 0,62 |
| 80°C | không khuyến nghị vận hành | khoảng 0,38 |
Đây là xu hướng tham khảo tổng hợp từ đặc tính chung của hai loại vật liệu, không phải số liệu chính xác cho một model van cụ thể. Hệ số suy giảm thực tế phụ thuộc thiết kế thành van, độ dày, và công bố kỹ thuật riêng của từng hãng. Bắt buộc đối chiếu bảng derating chính thức trong catalogue của nhà sản xuất trước khi tính toán cho hệ thống thực tế — đây không phải bước có thể bỏ qua vì liên quan trực tiếp tới an toàn vận hành.
Cách áp dụng: lấy áp suất danh định PN nhân với hệ số suy giảm tại nhiệt độ vận hành thực tế, ra áp suất cho phép thực tế tại nhiệt độ đó. Ví dụ, van PN16 vận hành ở 40°C với vật liệu uPVC: 16 bar × 0,70 = 11,2 bar áp suất cho phép thực tế — thấp hơn đáng kể so với con số 16 bar in trên nhãn.
Áp suất theo từng vật liệu
Bốn vật liệu van bi nhựa phổ biến — uPVC, cPVC, PP, PVDF — có tốc độ suy giảm áp suất theo nhiệt độ khác nhau, phản ánh đúng đặc tính chịu nhiệt riêng của từng loại. Vật liệu chịu nhiệt cao hơn thường cũng giữ được tỷ lệ áp suất tốt hơn ở cùng một nhiệt độ vận hành.
Xu hướng chung: PVDF giữ áp suất tốt nhất ở nhiệt độ cao nhờ ngưỡng chịu nhiệt vượt trội, tiếp theo là cPVC, rồi PP, và uPVC suy giảm nhanh nhất khi nhiệt độ tăng. Tuy nhiên xu hướng này không đồng nghĩa PVDF luôn là lựa chọn đúng — với hệ thống vận hành ở nhiệt độ thường, uPVC vẫn giữ được gần như toàn bộ áp suất danh định và là lựa chọn kinh tế hơn nhiều. Bảng so sánh đầy đủ bốn vật liệu theo nhiệt độ, kháng hóa chất và chi phí có trong bài so sánh chi tiết bốn vật liệu van bi nhựa.
Với hệ nước nóng cụ thể sử dụng cPVC, phân tích chi tiết về ngưỡng nhiệt độ và cách đọc bảng derating riêng cho vật liệu này có trong bài van bi cPVC cho hệ nước nóng.
Cỡ van và cấp áp suất
Cấp áp suất PN không tồn tại độc lập với cỡ van — cùng một PN nhưng ở cỡ van khác nhau, độ dày thành van và mô-men xoắn cần thiết để vận hành cũng khác nhau. Van cỡ lớn ở cùng cấp PN thường có thành dày hơn tương ứng để chịu được lực nội tại lớn hơn do diện tích bề mặt chịu áp tăng theo cỡ.
Khi chọn cấp áp suất, cần xác định trước cỡ van theo đường ống thực tế, tránh nhầm lẫn giữa DN, phi và inch. Đối chiếu đầy đủ tại bảng tra kích thước van bi nhựa DN – phi trước khi tính tới cấp áp suất phù hợp, vì catalogue của hãng thường công bố cấp áp suất tối đa theo từng cỡ cụ thể, không phải một con số chung cho mọi cỡ.
Cách tính biên an toàn
Chọn van chỉ vừa đủ đáp ứng áp suất tính toán, không có dư địa an toàn, là rủi ro không cần thiết. Cách làm đúng trong thực hành kỹ thuật là chọn cấp van có áp suất cho phép thực tế (sau khi đã trừ hao theo nhiệt độ) cao hơn áp suất làm việc tối đa của hệ thống một khoảng biên an toàn hợp lý.
Quy trình tính gồm ba bước: xác định áp suất làm việc tối đa thực tế của hệ thống (không phải áp suất trung bình, mà là áp suất đỉnh có thể xảy ra, kể cả khi có hiện tượng va đập thủy lực tạm thời), tra hệ số suy giảm theo nhiệt độ vận hành thực tế của vật liệu đã chọn, sau đó chọn cấp PN sao cho áp suất cho phép thực tế (PN × hệ số suy giảm) vượt áp suất làm việc tối đa với biên an toàn đủ lớn.
Ví dụ áp dụng: hệ thống vận hành ở 60°C với áp suất làm việc tối đa 5 bar, dùng van cPVC. Theo bảng ở trên, hệ số suy giảm cPVC tại 60°C là khoảng 0,62. Với van PN10: 10 × 0,62 = 6,2 bar áp suất cho phép thực tế — biên an toàn chỉ còn khoảng 1,2 bar, khá mỏng cho một hệ thống công nghiệp. Với van PN16: 16 × 0,62 = 9,92 bar — biên an toàn rộng hơn nhiều, phù hợp hơn cho ứng dụng này dù chi phí van cao hơn. Các dòng van bi nhựa theo từng cấp áp suất hiện có xem tại danh mục các dòng van bi nhựa đang phân phối.
Áp suất làm việc tối đa (Pop)
Nhiệt độ vận hành tối đa (Tmax)
Dựa vào loại nhựa và Tmax để tra bảng của nhà sản xuất, lấy Hệ số suy giảm (fT).
Tính cấp áp suất tối thiểu mà van cần có ở 20°C.
Chọn van có cấp áp suất danh định (PNvan) đạt yêu cầu.
Kiểm tra khả năng chịu áp của van đã chọn tại Tmax.
Đánh giá mức độ an toàn dựa trên phần trăm dư địa áp suất.
Khi áp suất vượt quá khả năng của nhựa
Với những hệ thống có áp suất làm việc rất cao kết hợp nhiệt độ cao — ví dụ hơi nước áp lực cao, hoặc dầu nhiệt trong hệ gia nhiệt công nghiệp — có những điểm vận hành mà không cấp van nhựa nào, kể cả PVDF ở cấp PN cao nhất, đáp ứng được đồng thời cả hai yếu tố với biên an toàn hợp lý.
Trong trường hợp này, chuyển sang van kim loại, thường là inox, là lựa chọn đúng thay vì cố ép vật liệu nhựa vào điều kiện vượt quá khả năng thiết kế của nó. So sánh chi tiết về ranh giới giữa hai vật liệu, gồm cả các tình huống cụ thể nên chuyển sang inox, có trong bài van bi nhựa hay van bi inox.
Mối tương quan làm suy giảm độ bền của van
■ Van bi nhựa (UPVC): Áp suất chịu đựng giảm rất mạnh khi nhiệt độ vượt qua 40°C.
■ Van bi Inox (SS316 + PTFE): Biên độ nhiệt rộng, chịu được áp lực hệ thống lớn ở nhiệt độ cao.
Kiểm tra van trước khi đưa vào vận hành
Sau khi chọn đúng cấp áp suất theo tính toán, bước cuối cùng trước khi đưa hệ thống vào vận hành chính thức là thử áp (pressure test) thực tế, không chỉ dựa vào tính toán trên giấy.
Quy trình thử áp cơ bản: cấp nước đầy hệ thống và xả hết khí, tăng áp suất từ từ tới mức thử nghiệm (thường cao hơn áp suất làm việc thiết kế một tỷ lệ theo tiêu chuẩn ngành), giữ áp trong thời gian quy định, và kiểm tra toàn bộ mối nối cùng thân van để phát hiện rò rỉ trước khi đưa vào vận hành thực tế với lưu chất và nhiệt độ vận hành thật. Quy trình lắp đặt đầy đủ, gồm cả bước thử áp sau khi lắp, có trong bài quy trình lắp đặt và bảo trì van bi nhựa.
Câu hỏi thường gặp
PN10 và PN16 là gì?
Là cấp áp suất danh định của van, đo ở nhiệt độ chuẩn 20°C. PN10 chịu được áp suất làm việc 10 bar, PN16 chịu được 16 bar ở điều kiện đó.
Van PN16 có luôn chịu được 16 bar không?
Không, chỉ đúng ở 20°C. Khi nhiệt độ lưu chất tăng, áp suất cho phép thực tế giảm theo hệ số suy giảm của vật liệu. Ở nhiệt độ cao, van PN16 có thể chỉ còn chịu được một phần nhỏ của 16 bar.
Làm sao tính được van còn chịu được bao nhiêu bar ở một nhiệt độ cụ thể?
Lấy áp suất danh định PN nhân với hệ số suy giảm tại nhiệt độ đó, tra theo bảng derating của vật liệu và catalogue chính thức của nhà sản xuất van. Kết quả là áp suất cho phép thực tế tại nhiệt độ vận hành, thường thấp hơn đáng kể so với con số PN in trên nhãn.
Nên chọn PN10 hay PN16 cho hệ thống của tôi?
Phụ thuộc vào áp suất làm việc tối đa thực tế và nhiệt độ vận hành của hệ thống, sau khi đã tính hệ số suy giảm. Nên chọn cấp van có áp suất cho phép thực tế cao hơn áp suất làm việc tối đa với biên an toàn đủ lớn, không chỉ chọn vừa đủ theo tính toán tối thiểu.
Nếu hệ thống có áp suất và nhiệt độ đều cao thì có van nhựa nào đáp ứng được không?
Có giới hạn. Với điều kiện áp suất và nhiệt độ đều rất cao, ví dụ hơi nước áp lực cao, không có vật liệu nhựa phổ biến nào đáp ứng được với biên an toàn hợp lý. Trong trường hợp này nên chuyển sang van kim loại thay vì cố sử dụng van nhựa vượt quá khả năng thiết kế.
Tài liệu tham khảo:
- ISO 16135 — Van bi bằng vật liệu nhiệt dẻo dùng trong công nghiệp
- EN ISO 1452 — Hệ thống ống nhựa PVC-U dùng cho cấp nước, gồm quy định về derating áp suất theo nhiệt độ
- ASTM D2837 — Phương pháp xác định độ bền áp suất dài hạn của vật liệu nhựa nhiệt dẻo
- Catalogue kỹ thuật và bảng derating chính thức của hãng van do V-ON phân phối
